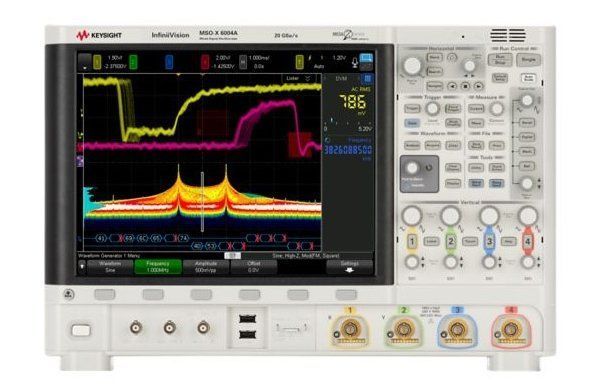

Осциллограф смешанных сигналов MSOX6004A

Госреестр

Осциллограф смешанных сигналов MSOX6004A представляет собой высокотехнологичное устройство, предназначенное для анализа и измерения характеристик сигналов в широком диапазоне частот от 1 ГГц до 6 ГГц. Этот прибор обладает рядом уникальных функций и возможностей, которые делают его незаменимым инструментом для специалистов в области телекоммуникаций, электроники, производства и научных исследований.

Подробнее

5 903 525 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф смешанных сигналов Keysight MSOX6004A из серии InfiniiVision 6000 X отличается высокой производительностью и широкими функциональными возможностями, объединяя в себе сразу семь измерительных приборов. Устройство поддерживает работу с четырьмя аналоговыми каналами и шестнадцатью цифровыми, обеспечивая максимально возможную гибкость при анализе смешанных сигналов. Полоса пропускания осциллографа достигает 6 ГГц, а частота дискретизации — до 20 Гвыб/с на половине каналов, что позволяет уверенно захватывать и анализировать высокочастотные сигналы с минимальным уровнем искажений. Устройство поддерживает работу с глубиной памяти до 4 Мвыб в режиме межканального чередования, а при захвате данных с всех каналов одновременно — до 2 Мвыб.

Благодаря уникальному обновлению до 450 000 осциллограмм в секунду осциллограф предоставляет высокую вероятность обнаружения редких искажающих событий. Сенсорный дисплей диагональю 12,1 дюйма с поддержкой жестов обеспечивает интуитивно понятное управление, а функция зонального триггера позволяет буквально обвести интересующий участок сигнала пальцем, мгновенно настроив триггер. Возможность анализа джиттера и построения диаграммы «глаз» в реальном времени реализована через специальные опции, значительно упрощая отладку цифровых интерфейсов.

Аппарат поддерживает встроенный двухканальный генератор сигналов, функцию анализа частотной характеристики, цифровой вольтметр и 10-разрядный частотомер. Протокольный анализ доступен для широкого набора шин, включая I2C, SPI, UART, CAN, USB 2.0 и другие. Также поддерживаются функции масочного тестирования, сегментированной памяти и спектрального анализа. Высокая точность измерений обеспечивается за счет передовой архитектуры аналогового фронтенда и низкого уровня собственных шумов, достигающего 210 мкВ при 1 мВ/дел на полосе 6 ГГц.

Дополнительно к осциллографу доступны опции, расширяющие его возможности. Аппаратная опция DSOX6B10T604BW позволяет активировать полосу пропускания 6 ГГц на четырёх аналоговых каналах. Модель пассивного пробника N2894A входит в стандартную комплектацию и обеспечивает измерения до 700 МГц. Для более точного анализа различий и малых сигналов доступен дифференциальный пробник N2752A с полосой пропускания до 6 ГГц, который особенно полезен при высокочастотной отладке.

Характеристики

Тип	Осциллограф
Количество каналов	4 + 16
Полоса пропускания	6 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, VGA

Характеристики

ерия	InfiniiVision 6000X
Внесен в Госреестр	Да
Полоса пропускания / Полоса анализа	1 ГГц
Расширение полосы пропускания	Доступно (опционально до 2,5 / 4 / 6 ГГц)
Количество каналов	4 + 16
Макс. объем памяти	4 Мвыб
Макс. частота дискретизации	20 Гвыб/с (половина каналов), 10 Гвыб/с (все каналы)
Размер дисплея	Емкостной сенсорный дисплей с диагональю 12,1 дюйма (30,7 см)
Разрядность АЦП	8 разрядов
Встроенные возможности (опции)	3-разрядный цифровой вольтметр 2-канальный AWG, 20 МГц 10-разрядный частотомер
Специальные виды запуска	Запуск по выделенной зоне
Запуск и декодирование протоколов	Опция
Операционная система	Встроенная
