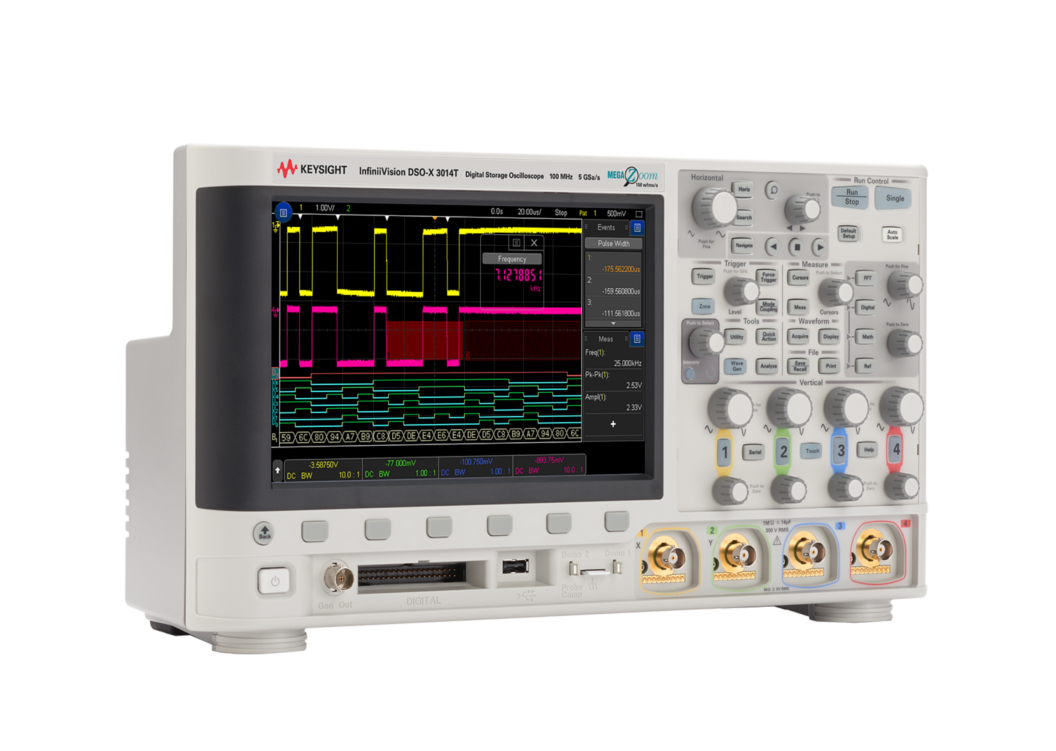

Осциллограф Keysight DSOX3014T
Осциллограф Keysight DSOX3014T – это высокопроизводительный инструмент для анализа электрических сигналов, обладающий рядом уникальных функций и возможностей. Одной из главных особенностей этого прибора является его способность обновлять экран с невероятной скоростью – до 1.000.000 осциллограмм в секунду. Это позволяет пользователям получать чёткие и детализированные изображения сигналов, даже если они быстро изменяются во времени.
Осциллограф Keysight DSOX3014T относится к линейке InfiniiVision 3000T X-серии и представляет собой современное измерительное устройство с широкими возможностями анализа аналоговых и цифровых сигналов. Он оснащён четырьмя аналоговыми каналами и способен работать с полосой пропускания 100 МГц, с возможностью последующего расширения. Частота дискретизации достигает 5 Гвыб/с при чередовании и 2,5 Гвыб/с при работе всех каналов одновременно. Это позволяет точно фиксировать и анализировать высокочастотные переходные процессы и импульсы.
Сенсорный экран с диагональю 8,5 дюйма упрощает работу с устройством, поддерживая управление жестами и давая доступ к расширенному графическому интерфейсу. Быстрая навигация, настройка зон запуска и масштабирование сигнала выполняются напрямую касанием, что повышает скорость работы и снижает количество шагов при проведении анализа. Экран поддерживает одновременное отображение до нескольких окон сигнала и позволяет отслеживать динамику данных в реальном времени.
Память устройства составляет до 4 мегаточек в режиме чередования и 2 мегаточки при обычной работе, что обеспечивает уверенное сохранение длительных участков сигнала для последующего анализа. Высокая скорость обновления осциллограмм обеспечивает точное отображение редких событий и улучшает визуальный контроль динамики сигнала. Функциональность осциллографа расширяется за счёт встроенного набора математических операций и БПФ, позволяя проводить спектральный анализ, применять фильтры и производить сложные вычисления на лету.
Кроме того, DSOX3014T поддерживает декодирование и запуск по множеству современных цифровых протоколов, таких как I2C, SPI, UART, CAN, LIN, USB и других. Это позволяет использовать его в задачах отладки микроконтроллерных систем, цифровых шин и коммуникационных интерфейсов. Также возможна модернизация модели до MSO с добавлением 16 цифровых каналов, что делает его универсальным инструментом для анализа смешанных сигналов.
Благодаря встроенному генератору сигналов, возможности подключения через USB и опциональному сетевому интерфейсу LAN/VGA, осциллограф легко интегрируется в лабораторную среду или автоматизированную систему тестирования. Управление осуществляется как через переднюю панель, так и с использованием удалённого доступа через браузер или специализированное ПО, что делает DSOX3014T удобным решением как для локальной работы, так и для дистанционного мониторинга и анализа.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
5 Гвыб/с |
| Полоса пропускания / Полоса анализа | 100 МГц |
| Расширение полосы пропускания | Доступно |
| Количество каналов | 4 |
| Максимальный объем памяти | 4 Мвыб |
| Максимальная частота дискретизации | 5 Гвыб/с |
| Размер дисплея | Емкостной сенсорный дисплей с диагональю 8,5 дюйма (21,6 см) |
| Скорость обновления сигналов на экране | 1 000 000 осциллограмм/с |
| Разрядность АЦП | 8 разрядов |
| Встроенные возможности (опции) |
|
| Специальные виды запуска | Запуск по выделенной зоне |
| Запуск и декодирование протоколов | Опция |
| Операционная система | Встроенная |
| Реального времени | Да |
