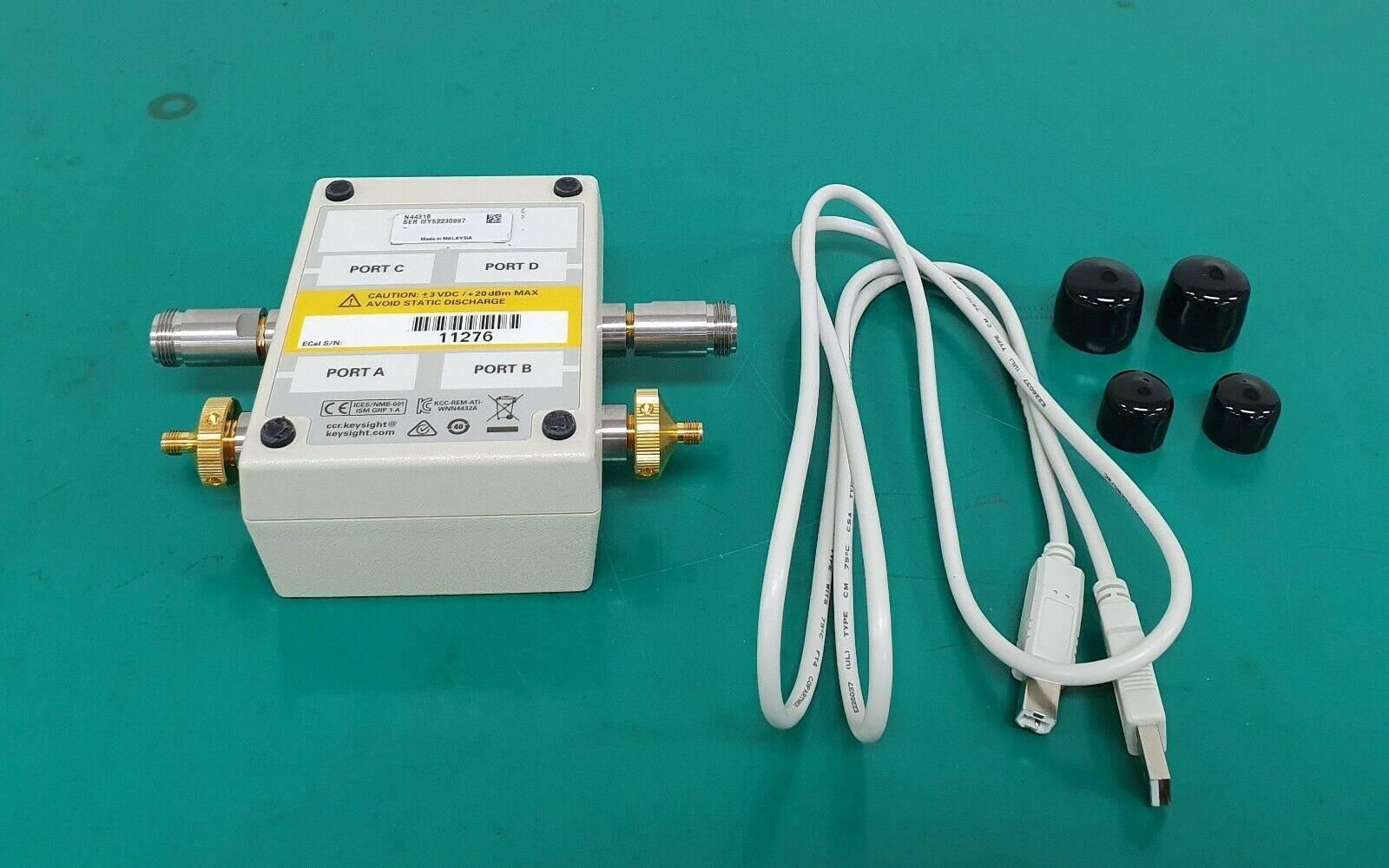

ВЧ модуль электронной калибровки Keysight N4431B Rf

Спец.цена

Артикул: x-09468

Рабочий диапазон частот модуля составляет от 300 кГц до 13,5 ГГц, а в зависимости от модификации доступен с разъёмами типа Type-N 50 Ом или 3,5 мм. Благодаря использованию твердотельных переключающих элементов и предварительно запрограммированных, высокоточно откалиброванных состояний импеданса, N4431B обеспечивает стабильные характеристики, включая директность свыше 50 дБ в низком и среднем диапазоне частот, отличную согласованность по входу и выходу, а также минимальные ошибки слежения при отражении и передаче сигнала. Все эти параметры обеспечивают корректное определение матрицы S даже в случае анализа сложных несимметричных и несъёмных устройств.

Подробнее

1 637 622 руб./шт

3 149 274 руб.

-48%

Экономия 1 511 652 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ВЧ модуль электронной калибровки Keysight N4431B предназначен для автоматической калибровки четырёхпортовых векторных анализаторов цепей, обеспечивая исключительную точность, повторяемость и удобство в измерениях. Этот прибор реализует современный подход к калибровке ВЧ-оборудования, заменяя традиционные механические эталоны полностью электронным решением с внутренними калибровочными стандартами, которые хранятся в памяти устройства. Модуль N4431B позволяет проводить полную многопортовую калибровку всего за одно подключение, что значительно сокращает время подготовки, снижает износ соединителей и сводит к минимуму вероятность ошибок оператора.

Модуль полностью совместим с анализаторами серии ENA и PNA от Keysight и может управляться напрямую с передней панели прибора или с помощью пользовательских программ через SCPI-интерфейс. Устройство подключается через USB и не требует внешнего питания. Все необходимые калибровочные данные уже интегрированы в модуль, включая заводскую калибровку, выполненную по методике, сопоставимой по точности с TRL-калибровкой и прослеживаемой по стандартам NIST. Кроме того, доступна функция пользовательской рекалибровки, позволяющая адаптировать калибровку к конкретным условиям, включая установку дополнительных адаптеров или нестандартных соединителей.

Модуль N4431B поддерживает гибкую конфигурацию портов, включая варианты с женскими, мужскими или смешанными типами разъёмов. Это позволяет точно адаптировать устройство к конкретной структуре тестируемой схемы без применения дополнительных переходников. При необходимости калибровки неинсертабельных устройств ECal обеспечивает простой и быстрый способ с учётом удалённого референсного плана, избавляя от необходимости двойной процедуры механического подключения и адаптерной коррекции.
