Промышленный осциллограф-мультиметр с двумя входами и полосой пропускания 40 МГц. Автоматическая настройка вывода с помощью технологии IntellaSet™. Система запуска Connect-and-View™ позволяет работать практически с любыми сигналами, включая сигналы электроприводов и управляющие сигналы.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

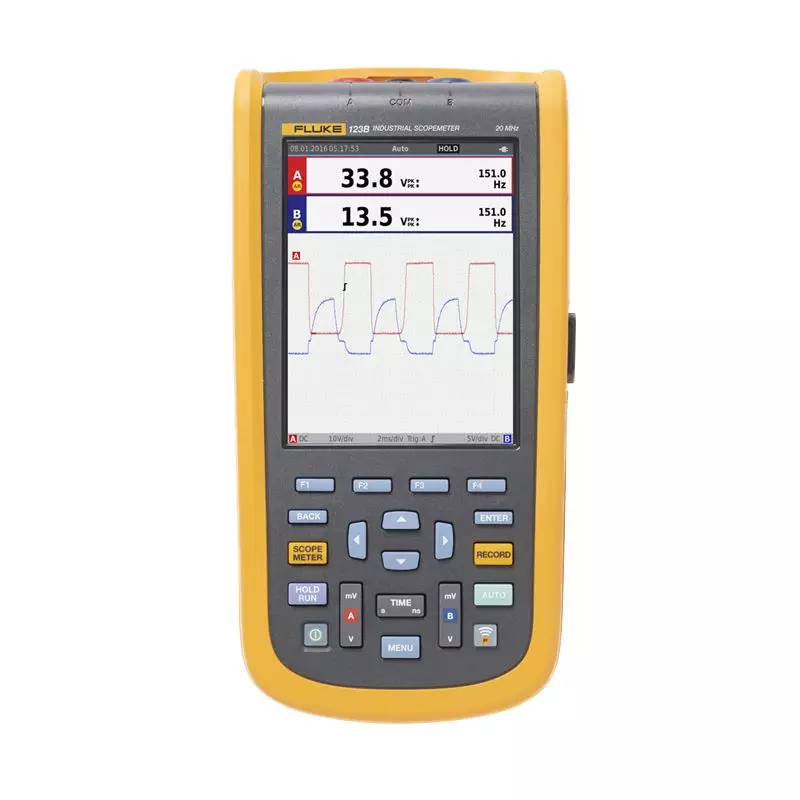

Осциллограф Fluke 123B представляет собой передовое решение в области индустриальных измерений, объединяющее функциональность осциллографа, мультиметра и регистратора в одном устройстве. Этот прибор обеспечивает высокую точность и надёжность в работе благодаря возможности измерения сигналов с верхней частотой полосы пропускания 2,25 ГГц и частотой обновления до 4 GSa/s, что делает его идеальным выбором для сложных промышленных приложений.

Для детализации измерений осциллограф оснащен внутренней памятью объемом до 64 Кб, что позволяет эффективно записывать и хранить данные осциллограмм для последующего анализа. Прибор поддерживает различные режимы развертки, включая автоматический, по запуску и однократный, и предлагает широкий выбор типов запуска, таких как перепад, импульсная помеха и другие, что значительно расширяет его функциональные возможности.

Осциллограф Fluke 123B также включает в себя функции математической обработки сигналов, включая быстрое преобразование Фурье (БПФ), что позволяет проводить сложный анализ в реальном времени. Дополнительно прибор оснащен графическим интерфейсом пользователя Windows 98, что облегчает управление и настройку устройства.

Модификации Fluke 123B, такие как EU/S, INT и B/S с футляром, предоставляют дополнительные опции для пользователя, включая различные типы комплектаций для удовлетворения специфических потребностей и условий эксплуатации. Эти модификации включают различные типы аксессуаров и упаковочных комплектов, что делает Fluke 123B гибким решением для широкого круга промышленных приложений.

Характеристики

Тип	Осциллограф
Количество каналов	2
Полоса пропускания	20 МГц
Частота дискретизации	4 Гвыб/c
Объём памяти	2 МБ
Интерфейсы	USB

Характеристики

Режим осциллографа
Вертикально
Частотная характеристика — подключение по постоянному току	Без датчиков и измерительных проводов (с адаптером BB120)	123B: по постоянному току и до 20 МГц (–3 дБ) 124B и 125B: по постоянному току и до 40 МГц (–3 дБ)
	С экранированными измерительными проводами STL120-IV 1:1	По постоянному току и до 12,5 МГц (–3 дБ) / по постоянному току и до 20 МГц (–6 дБ)
	С датчиком VP41 10:1:	123B: по постоянному току и до 20 МГц (–3 дБ) 124B и 125B: по постоянному току и до 40 МГц (–3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)	Без датчиков и измерительных проводов	< 10 Гц (–3 дБ)
	С экранированными измерительными проводами STL120-IV 1:1	< 10 Гц (–3 дБ)
	С датчиком VP41 10:1:	< 10 Гц (–3 дБ)
Время нарастания, без датчиков, измерительных проводов	123B < 17,5 нс 124B и 125B < 8,75 нс
Входной импеданс	Без датчиков и измерительных проводов	1 МОм//20 пФ
	С BB120	1 МОм//24 пФ
	С экранированными измерительными проводами STL120-IV 1:1	1 МОм//230 пФ
	С датчиком VP41 10:1:	5 МОм//15,5 пФ
Чувствительность	от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания	10 кГц
Режимы отображения	A, -A, B, -B
Макс. напряжение на входах A и B	Постоянное, с измерительными проводами или с датчиком VP41	600 В (среднеквадратичное значение) кат. IV, макс. напряжение 750 В (среднеквадратичное значение).
Макс. напряжение на входах A и B	С BB120	600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением	600 В (среднеквадратичное значение) кат. IV, 750 В (среднеквадратичное значение) до 400 Гц
Горизонтально
Режимы работы осциллографа	Нормальный, одиночный, развертка
Диапазоны (норм.)	Эквивалентная выборка	123B: от 20 до 500 нс/деление,
	Эквивалентная выборка	124B и 125B: от 10 до 500 нс/деление
	Выборка в реальном времени	от 1 мкс до 5 с/деление
	Одиночный (в реальном времени)	от 1 мкс до 5 с/деление
	Развертка (в реальном времени)	от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)	Равномерная дискретизация (повторяющиеся сигналы)	До 4 Гвыб/с
Частота дискретизации (одновременно для обоих каналов)	Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление	40 Мвыб/с

Пуск
Режим обновления экрана	В режиме автоколебаний, в режиме синхронизации
Источник	A, B
Чувствительность A и B	постоянный ток и до 5 МГц	0,5 деления или 5 мВ
	при 40 МГц	123B: 4 деления
		124B и 125B: 1,5 деления
	при 60 МГц	123B: N/A
		124B и 125B: 4 деления
Фронт	Положительный, отрицательный

Расширенные функции осциллографа
Режимы отображения	Нормальный	Обнаружение выбросов от 25 нс; отображение непрерывной осциллограммы аналогового типа.
	Сглаживание	Подавление отображения шумов сигнала.
	Всплески выкл.	Не регистрирует выбросы между отсчетами
	Огибающая	Регистрация и отображение минимального и максимального показаний за период времени.
Автоматическая настройка (Connect-and-View™)	Непрерывная полностью автоматизированная регулировка масштаба по осям напряжения и времени, уровней запуска развертки, мертвой зоны запуска и выхода из синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.

Измерительный прибор с двумя входами

Указанные ниже значения погрешностей (проценты от показания + число единиц счета) действительны от 18 до 28 °C.

На каждый °C ниже 18 °C или выше 28 °C следует прибавить 0,1 x (указанное значение погрешности). При измерении напряжения датчиком 10:1 следует прибавить погрешность датчика +1 %. На экране должно отображаться больше одного периода сигнала.

Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность	± (0,5 % + 5 единиц счета)
Подавление синфазной помехи (CMRR)	> 100 дБ при постоянном токе, > 60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5 000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 до 100 % диапазона (подключение по постоянному току)	от постоянного тока до 60 Гц (В переменного + постоянного тока)	± (1 % + 10 единиц счета)
	от 1 до 60 Гц (В переменного тока)	± (1 % + 10 единиц счета)
Погрешность в пределах от 5 до 100 % диапазона (подключение по переменному или по постоянному току)	от 60 Гц до 20 кГц	± (2,5 %+15 единиц счета)
Подавление постоянной составляющей (только для напряжения переменного тока)	> 50 дБ
Подавление синфазной помехи (CMRR)	> 100 дБ для постоянного тока
	> 60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
Режимы	Максимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность	Погрешность Максимальное или минимальное пиковое значение	5 % от диапазона
	Погрешность, размах сигнала	10 % от диапазона
Отсчеты во всем диапазоне	500 отсчетов
Частота (Гц)
Диапазоны	123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 50 МГц
	124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 70 МГц
Диапазон частот	от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц	± (0,5 % + 2 единицы счета)
Отсчеты во всем диапазоне	Максимальное показание дисплея 10 000
Число оборотов в минуту
Максимальное показание	50,00 тыс. об./мин.
Погрешность	± (0,5 % + 2 единицы счета)
Рабочий цикл (ИМПУЛЬС)
Диапазон	от 2 до 98 %
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Длительность импульса (PULSE)
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне	1 000 отсчетов
Сила тока (AMP)
С токовыми клещами	Диапазоны	Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения
	Коэффициенты усиления	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
	Погрешность	Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения (добавление погрешности измерения тока)
Температура (TEMP) с дополнительным датчиком температуры
Диапазон	200 °C/деление (200 °F/деление)
Коэффициент усиления	1 мВ/°C и 1 мВ/°F
Погрешность	Как при измерении напряжения пост. тока (добавление погрешности измерения температуры)
Децибелы (дБ)
0 дБВ	1 В
0 дБм (600 Ом / 50 Ом)	1 мВт соответствует 600 Ом или 50 Ом
дБ напряжения	Напряжение постоянного, переменного или переменного + постоянного тока
Отсчеты во всем диапазоне	1 000 отсчетов
Коэффициент амплитуды (CREST)
Диапазон	1–10
Отсчеты во всем диапазоне	90 отсчетов
Фаза
Режимы	от A к B, от B к A
Диапазон	от 0 до 359 градусов
Разрешение	1 градус
Мощность (только 125B)
Схемы подключения	1-фазная / 3-фазная, 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)	Отношение активной и полной мощности — от 0,00 до 1,00
Ватт	Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
	Отсчеты во всем диапазоне	999 отсчетов
ВА	В (среднеквадратичное значение) x А (среднеквадратичное значение)
	Отсчеты во всем диапазоне	999 отсчетов
Реактивная мощность (ВАр)	[S][208]="2"[S][210]="2"[S][212]
	Отсчеты во всем диапазоне	999 отсчетов
Напряжение ШИМ
Назначение	Измерение параметров широтно-импульсных модулированных сигналов, например выходов обратного преобразователя электродвигательного привода
Принцип действия	Показания отображают эффективное напряжение в соответствии со средним значением по выборкам за целое число периодов основной частоты
Погрешность	Как при измерении среднеквадратичного значения напряжения для гармонических сигналов

между входом A и общей шиной
Ом (Ω)
Диапазоны	123B и 124B	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
	125B	50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность	± (0,6 % + 5 единиц) 50 Ом ± (2 % + 20 единиц)
Отсчеты во всем диапазоне	от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
Измерительный ток	от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи	< 4 В
Проверка целостности цепей (Cont)
Звуковой сигнал	< (30 Ом ± 5 Ом) в диапазоне 50 Ом
Измерительный ток	0,5 мА
Обнаружение коротких замыканий	≥ 1 мс
Диод
Измерительное напряжение	при 0,5 мА	> 2,8 В
	при разомкнутой цепи	< 4 В
Измерительный ток	0,5 мА
Полярность	+ на входе A, – на общем проводе COM
Емкость (CAP)
Диапазоны	50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ
Отсчеты во всем диапазоне	5 000 отсчетов
Измерительный ток	от 500 нА до 0,5 мА, возрастает с ростом предела измерений

Дополнительные функции измерений
Установка нуля	Устанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)	Обнаруживает и фиксирует стабильные результаты измерения. При обнаружении стабильных показаний генерирует звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкой	Активируется при использовании клавиш ослабления.

Получение показаний с помощью курсоров (124B и 125B)
Источники	A, B
Одна вертикальная линия	Получение среднего, минимального и максимального значения
	Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
	Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD)
	Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии.
Двойные вертикальные линии	Значения размаха сигнала, временного интервала и обратного временного интервала
Двойные вертикальные линии	Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Двойные горизонтальные линии	Считывание максимального и минимального значений и размаха сигнала
Время нарастания или спада	Снятие показаний времени изменения, уровней 0 % и 100 % (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
Погрешность	Как погрешность осциллографа

Регистратор
Регистратор фиксирует показания измерителя в режиме измерителя или непрерывно регистрирует выборки сигналов в режиме осциллографа. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B).
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам.
Результаты измерений
Скорость измерений	Макс. 2 измерения/сек
Объем записываемых данных (мин., макс., среднее значение)	2 миллиона показаний для 1 канала
Продолжительность записи	2 недели
Максимальное количество событий	="1024"
Запись формы сигнала
Максимальная частота дискретизации	400 тысяч отсчетов/с
Размер встроенной памяти	Емкость записи — 400 миллионов отсчетов
Продолжительность записи во встроенную память	15 минут с интервалом 500 мкс 11 часов с интервалом 20 мс
Емкость карты SD для записи	1,5 миллиарда отсчетов
Продолжительность записи на карту SD	11 часов с интервалом 500 мкс 14 дней с интервалом 20 мс
Максимальное количество событий	="64"

Качество электроэнергии (только 125B)
Показания	Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц
Вт, ВА, диапазоны ВАр (авто)	от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт
	Если выбрано: суммарная частота (% r)	± (2 % + 6 единиц)
	Если выбрано: основная частота (% f)	± (4 % + 4 единицы)
DPF	от 0,00 до 1,00
PF	от 0,00 до 1,00, ±0,04
Диапазон частот	От 10,0 Гц до 15,0 кГц От 40,0 до 70,0 Гц
Число гармоник	От постоянного тока до 51
Показания / Показания курсора (основная частота от 40 до 70 Гц)	В (среднекв. знач.), А (среднекв. знач.) / Вт	Для отдельных показаний можно выбрать каждую гармонику от основной частоты
Включает частоту первой гармоники, фазовый угол и K-фактор (в амперах и ваттах)

Тестер для проверки состояния шин (только Fluke 125B)
Тип	Подтип	Протокол
AS-i	NEN-EN50295
CAN	ISO-11898
Interbus S	RS-422	EIA-422
Modbus	RS-232	RS-232/EIA-232
Modbus	RS-485	RS-485/EIA-485
Foundation Fieldbus	H1	61158 тип 1; 31,25 Кбит
Profibus	DP	EIA-485
Profibus	PA	61158 тип 1

Прочие
Дисплей	Тип	5,7 дюймов, цветной, активная матрица TFT
Дисплей	Разрешение	640 x 480 пикселей
Отображение формы сигнала на дисплее	Вертикально	10 делений по 40 пикселей
Отображение формы сигнала на дисплее	Горизонтально	12 делений по 40 пикселей
Питание	Внешнее	Через адаптер питания BC430
	Входное напряжение	от 10 до 21 В постоянного тока
	Потребляемая мощность	обычно 5 Вт
	Входной соединитель	гнездо диаметром 5 мм
	Внутреннее	Через комплект батарей BP290
	Питание от батареи	литиево-ионный аккумулятор 10,8 В
	Время работы	7 часов при 50%-ной яркости подсветки
	Время заряда	4 часа с отключенным диагностическим прибором, 7 часов с включенным диагностическим прибором
	Допустимая окружающая температура	от 0 до 40 °C (от 32 до 104 °F) во время зарядки
Память	Внутренняя память может хранить 20 наборов данных (данные сигнала на экране и настройки)	Гнездо для карты памяти microSD с дополнительной картой SD (макс. 32 ГБ)
Механические характеристики	Размер	259 x 132 x 5
Механические характеристики
