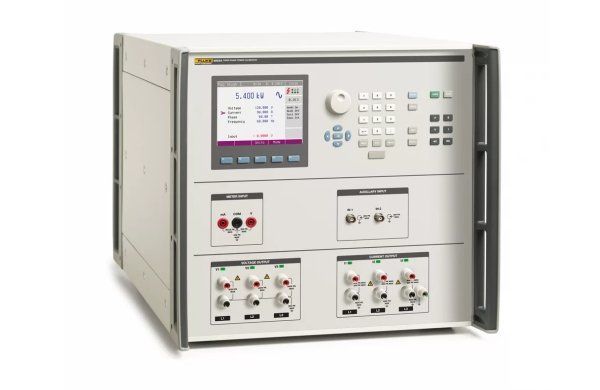

Трехфазный калибратор электрической мощности Fluke 6003A

Трехфазный калибратор электрической мощности Fluke 6003A — это наиболее рентабельный способ добиться превосходной точности и производительности трех независимых фаз в одном приборе.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Fluke 6003A представляет собой высокоточный

трехфазный калибратор электрической мощности, разработанный для калибровки счетчиков энергии, измерительных приборов и эталонов электроэнергии. Устройство предназначено для создания эталонных сигналов напряжения, тока и мощности в одно-, двух- и трехфазных конфигурациях, что делает его универсальным решением для испытательных и метрологических лабораторий, а также для промышленных предприятий, где требуется высокая точность при контроле и проверке параметров электроснабжения.

Одной из ключевых особенностей калибратора является его способность генерировать как синусоидальные, так и несинусоидальные формы сигналов с параметрами, имитирующими реальные условия электросетей, включая наличие гармоник, фликкера, понижений и повышений напряжения и тока. Прибор позволяет настраивать фазовые углы, коэффициент мощности, амплитуды и частоты, обеспечивая полный контроль над параметрами выходного сигнала. Поддерживается точная настройка для каждой фазы по отдельности, что критично при калибровке трехфазных устройств.

Fluke 6003A оснащён встроенным мультиметром, что позволяет производить измерения одновременно с подачей выходного сигнала. Это устраняет необходимость в дополнительных измерительных устройствах и ускоряет процесс калибровки. Благодаря высокой стабильности, низкому уровню искажений, точной фазовой синхронизации и широкому диапазону частот, калибратор обеспечивает надежную репрезентацию реальных условий электросетей.

В зависимости от конфигурации, прибор может быть дополнен опцией Energy (6003A/E), обеспечивающей возможность моделирования энергии и импульсных выходов, или опцией Power Quality (6003A/PQ), добавляющей поддержку гармоник, интергармоник и фликкера. Это делает калибратор особенно полезным при тестировании устройств, чувствительных к качеству электроэнергии.

Устройство рассчитано на работу в широком диапазоне напряжений и токов: от нескольких миллиампер до 90 ампер, а по напряжению — до 600 В, с высокой точностью по всем параметрам. Благодаря использованию изолированных выходных клемм и системе защитного заземления прибор обеспечивает безопасную эксплуатацию даже при высоких значениях напряжения и тока. Надежность, гибкость и широкий функционал делают Fluke 6003A эталоном среди средств калибровки электроэнергии.

Характеристики

Тип	Калибратор

Характеристики

Обзор стандартных возможностей
Источник переменного тока	0,008 ВА до 18 кВА (каждый канал); 1, 2 или 3 канала
Диапазон основной частоты переменного тока	от 15 Гц до 1 кГц
Мощность постоянного тока	от 0,008 ВА до 18 кВА (1 канал)
Напряжение переменного тока	Переменный ток до 600 В, 3 канала
Напряжение постоянного тока	от 1 до 280 В
Переменный ток	от 0,008 до 30 А, 3 канала
Постоянный ток	от 0,008 до 30 А
Сильный ток	до 90 А макс., постоянный или переменный, 1 канал
Напряжение на токовых клеммах	Только постоянный ток и синусоида
	от 1 мВ до 5 В
	Переменный ток от 15 Гц до 400 Гц
Функции мультиметра	Напряжение — напряжение постоянного тока до ± 12 В
	Ток — постоянный ток до ± 25 мА
	Частота — до 15 кГц
Интерфейсы	GPIB и USB
Дополнительные функции качества электроэнергии	Гармоники
	Промежуточные гармоники
	Модуляция фликкер-шума
	Провал/выброс
Дополнительное измерение электрической энергии
	Импульсный вход до 1 МГц
	Импульсный выход энергии
	Триггер, вход синхронизации
	Продолжительность теста до 1000 часов

Основные характеристики производительности
Параметры выхода	Диапазон выходного тока	Наилучшая погрешность за 1 год	Другие
Напряжение переменного тока на фазу	от 1 В до 600 В	0,012 %	300 мА максимальная нагрузка
Сила переменного тока на фазу	от 0,008 А до 30 А	0,0175 %	5,5 В макс. диапазон напряжений стабилизированного источника тока
Диапазон основной частоты	от 15 Гц до 1 кГц	0,005 %
Диапазон сильного тока (постоянного или переменного)	от 90 мА до 90 А	0,0245 %	5 В макс. диапазон напряжений стабилизированного источника тока
Напряжение постоянного тока	от 1 В до 280 В	0,015 %	200 мА максимальная нагрузка
Постоянный ток	от 0 до 30 А	0,0175 %	8 В совместимость по пикам
Напряжение на токовых клеммах	от 1 мВ до 5 В	0,05 %	от 15 Гц до 400 Гц
Диапазон фазы	от 0,0 до 359,99 °	0,01 °	Разрешение 0,01 °
Диапазон коэффициента мощности	от –1 до +1 (проводник, задержка)		Разрешение 0,001

Отобранные характеристики мощности
Источник синусоидального переменного тока
3 фазы, PF 1	150 Вт, 10 В, 5 А, 40–75 Гц	0,037 %
3 фазы, PF 0,8	120 Вт, 10 В, 5 А, 40–75 Гц	0,045 %
3 фазы, PF 0,5	75 Вт, 10 В, 5 А, 40–75 Гц	0,071 %
Мощность постоянного тока
Одна фаза	50 Вт, 10 В, 5 А	0,038 %
Функции мультиметра
Напряжение постоянного тока	от 0 В до ± 12 В	0,01 %
Постоянный ток	от 0 мА до ± 25 мАВ	0,01 %
Частота	от 1 Гц до 15 кГц	0,005 %

Дополнительный модуль энергии
Импульсный вход	1 МГц макс. частота
	500 нс мин. длительность импульса
	5 x 109 макс. отсчетов
Импульсный выход	от 0,02 Гц до 1 МГц
Импульсный выход
Временной диапазон	от 1 до 1 x 108 секунд
Разрешение по времени	0,1 секунды
Характеристика временного интервала	0,01 %
Продолжительность измерения	1 000 часов

Опция определения качества питания
Модуляция напряжения и тока (фликкер-шум)
Глубина модуляции	от 0 до 30 %
Характеристики глубины модуляции	0,2 % глубины модуляции
Дискретность уставки глубины модуляции	0,001 %
Форма огибающей при модуляции	Прямоугольная или синусоидальная
Коэффициент заполнения для прямоугольной модуляции	от 1 % до 99 %
Характеристики частоты модуляции	50 миллионных долей от выхода
Диапазон частот модуляции	от 0,001 Гц до 50 Гц
Характеристики среднеквадратичной амплитуды	0,2 % диапазона
Диапазон основной частоты	от 15 Гц до 1 кГц
Гармоники и интергармоники
Действующие выходы	Напряжение и (или) ток, все каналы
Диапазон основной частоты	от 15 Гц до 1 кГц
Характеристики амплитуды	0,20 %
Диапазон частоты гармоник	от 30 Гц до 5 кГц
Максимальное число гармоник напряжения	63 включая 1-й (основная частота), на выход, до 3 выходов
Максимальное число гармоник тока	63 включая 1-й (основная частота), на выход, до 3 выходов
Диапазон частоты интергармоники	от 15 Гц до 1 кГц
Количество продуктов независимых интергармоник	1 на выход, до 6 выходов
Максимальная амплитуда гармоник	30 % среднеквадратичного значения выхода
Характеристики фазы гармоник (от 2 до 63)	5 мкс
Провал/выброс
Диапазон напряжения переменного тока	от 0,1 до 280 В
Диапазон переменного тока	от 1 мА до 30 А
Точность амплитуды	0,20 %
Частотный диапазон	от 15 Гц до 1 кГц
Синхронизация
Триггер начала провала/выброса	от 0 до 60 с
Стартовый переход провала/выброса	0,1 мс – 60 с
Время провала/выброса	2 мс – 60 с
Конечный переход провала/выброса	0,1 мс – 60 с
Время стабильности после провала/выброса	от 0 до 60 с

Общие характеристики
Входная мощность
Напряжение	Выбирается 115 В или 230 В, ± 10 %
Частота	от 47 Гц до 63 Гц
Максимальная потребляемая мощность	Макс. 1875 ВА
Размеры
Высота	415 мм
Высота (без подставки)	402 мм
Ширина	430 мм
Глубина	640 мм
Масса	62 кг
Внешние условия эксплуатации
Рабочая температура	от 5 °C до 40 °C
Диапазон температур калибровки (Tcal)	от 21 °C до 25 °C
Температура хранения	от –10 °C до 55 °C
Температура транспортировки	от –15 °C до 60 °C
Время прогрева	1 час
Максимальная относительная влажность при эксплуатации (без конденсации)	< 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C
Макс. относительная влажность при хранении (без конденсации)	<90 %, от –10 °C до 55 °C
Высота над уровнем моря при эксплуатации	макс. высота 2000 м
Высота над уровнем моря при хранении	макс. высота 12 000 м
Ударопрочность	MIL-PRF-2880F класс 3
Вибрация	MIL-PRF-2880F класс 3
Корпус	MIL-PRF-2880F класс 3
