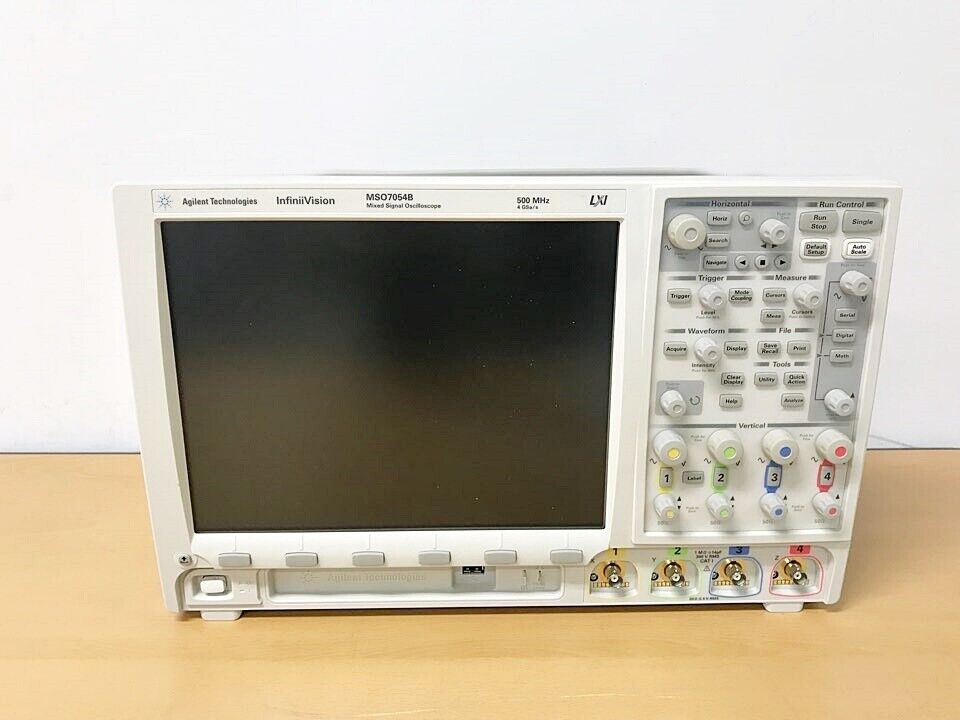

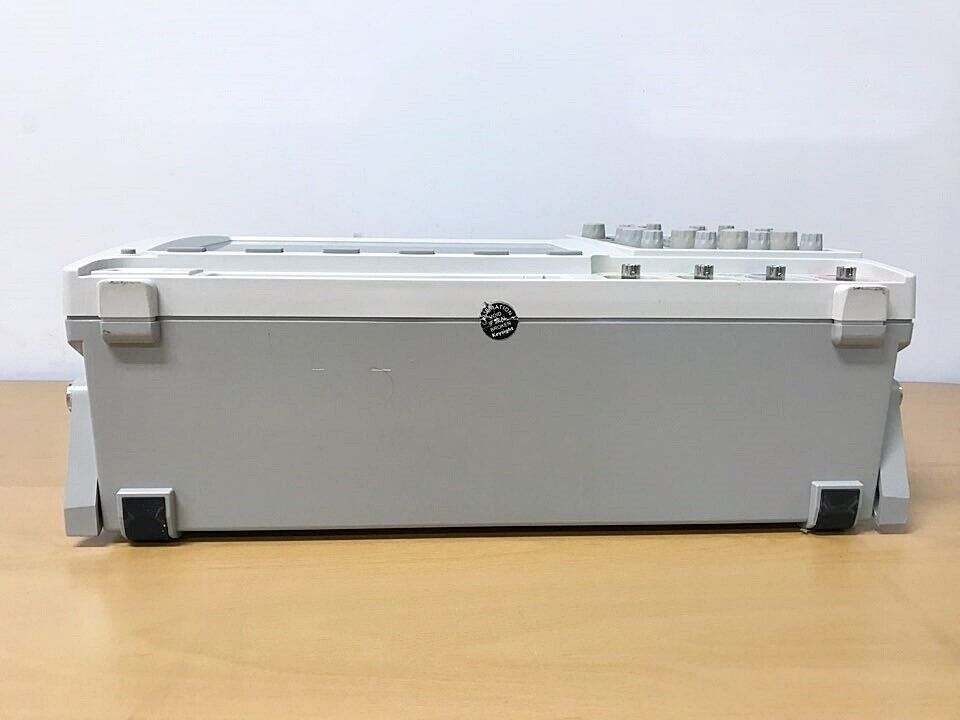

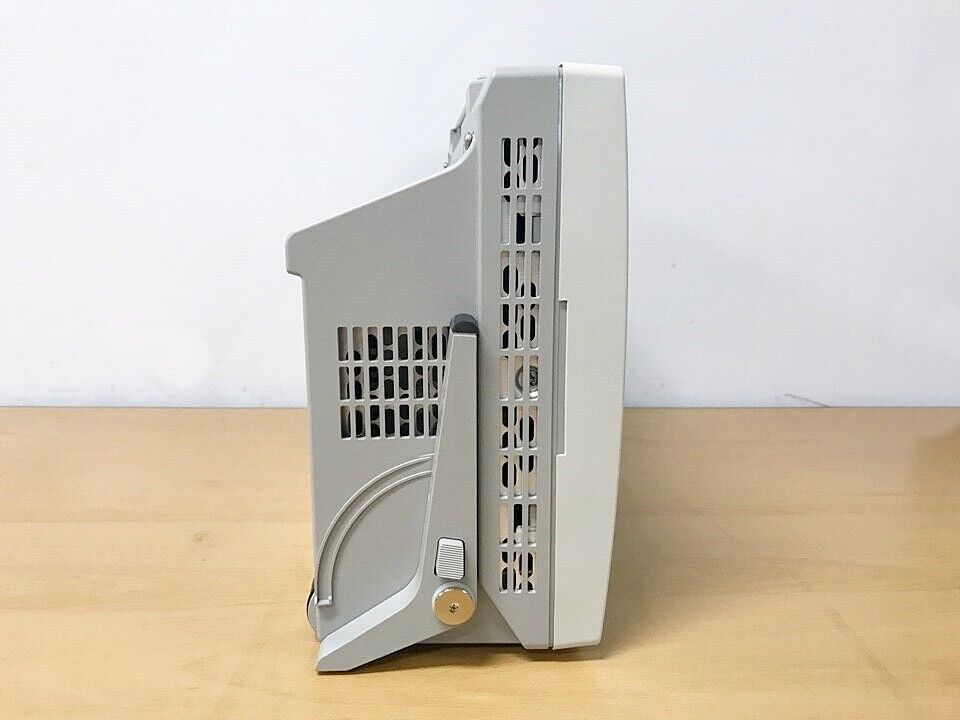

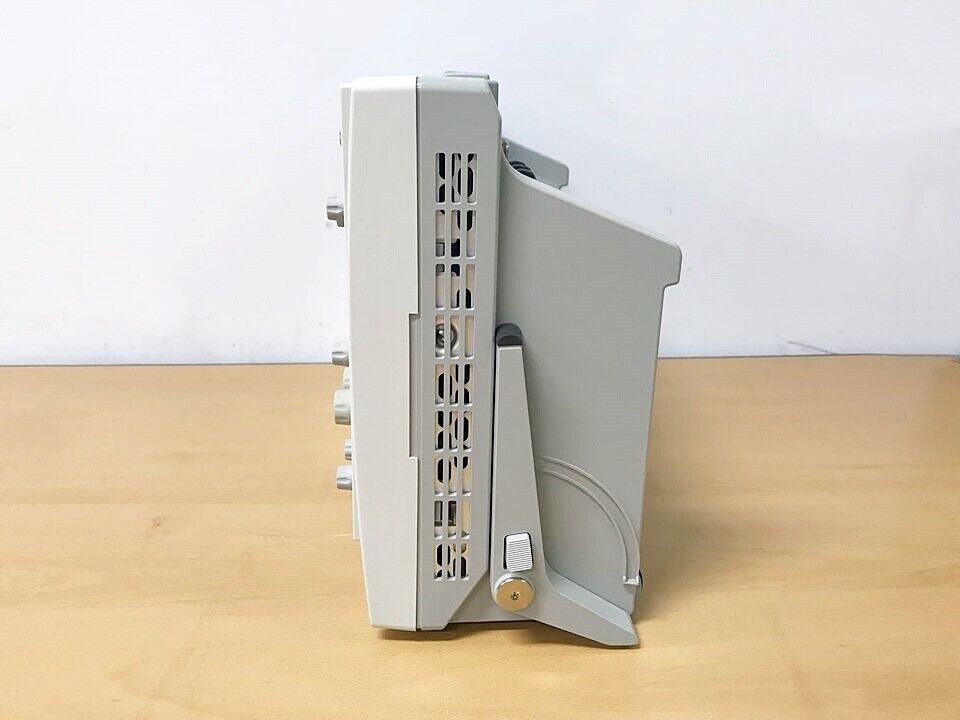

Осциллограф Agilent MSO7054B

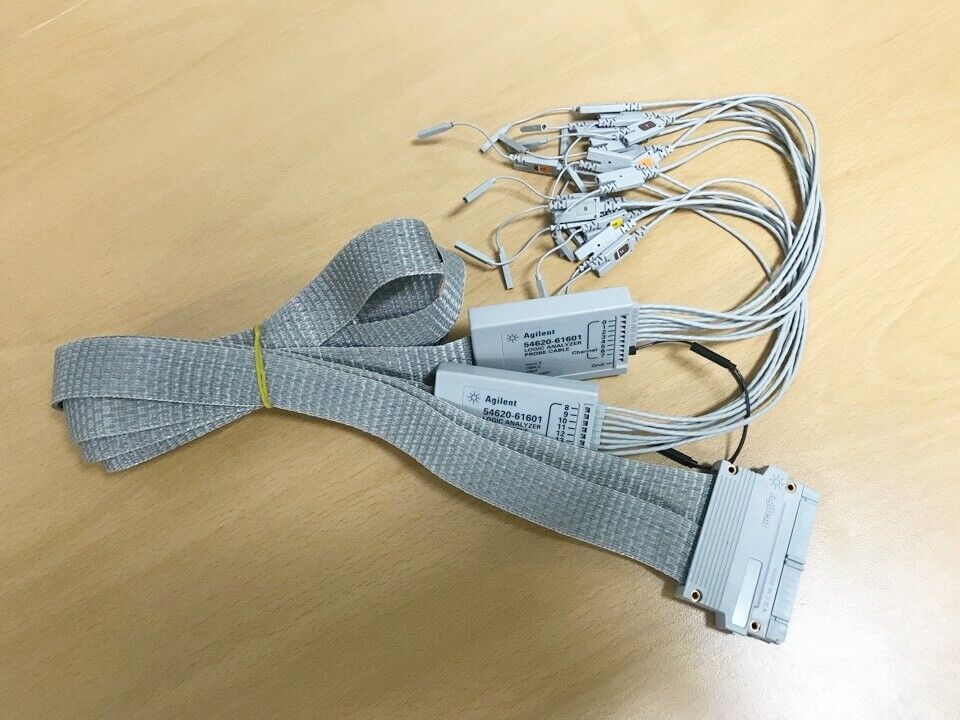

Осциллограф Agilent MSO7054B является многофункциональным прибором, предназначенным для работы с широким диапазоном сигналов. Он предлагает полосу пропускания 500 МГц и частоту дискретизации до 4 Гвыб/с, что позволяет проводить точные измерения как для аналоговых, так и для цифровых сигналов. Устройство оснащено четырьмя аналоговыми каналами и поддерживает до 16 цифровых каналов, что делает его идеальным для анализа сложных смешанных сигналов и тестирования современных цифровых интерфейсов.
Осциллограф использует технологию MegaZoom III, которая обеспечивает быструю обработку данных с сохранением высокой глубины памяти, что позволяет анализировать длительные и нестабильные сигналы без потери информации. При этом прибор способен обрабатывать до 100 000 осциллограмм в секунду, что значительно увеличивает вероятность захвата редких событий и аномалий в сигнале. Встроенные функции декодирования и триггера позволяют анализировать такие протоколы, как I2C, SPI, USB, CAN и другие, что расширяет возможности устройства при отладке и тестировании цифровых систем.
Осциллограф оснащён большим 12,1-дюймовым дисплеем с разрешением XGA, что улучшает визуализацию сигналов и делает работу с прибором более удобной. Встроенная система помощи на нескольких языках, включая русский, обеспечивает быстрое получение нужной информации по функционалу устройства. Благодаря множеству портов ввода-вывода, таких как USB и LAN, осциллограф легко интегрируется в автоматизированные тестовые системы, позволяя осуществлять удалённое управление и передачу данных.
С помощью MSO7054B можно быстро и эффективно проводить измерения и тесты на соответствие стандартам, благодаря встроенным функциям измерений и статистики, таким как измерение частоты, времени, амплитуды и других параметров. Этот осциллограф также поддерживает высококачественное выполнение математической обработки сигналов, включая анализ через FFT, интегрирование и дифференцирование.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Параметры | Значения |
|---|---|
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 500 МГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 1 нс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
| Масса без упаковки | 5,9 кг |
