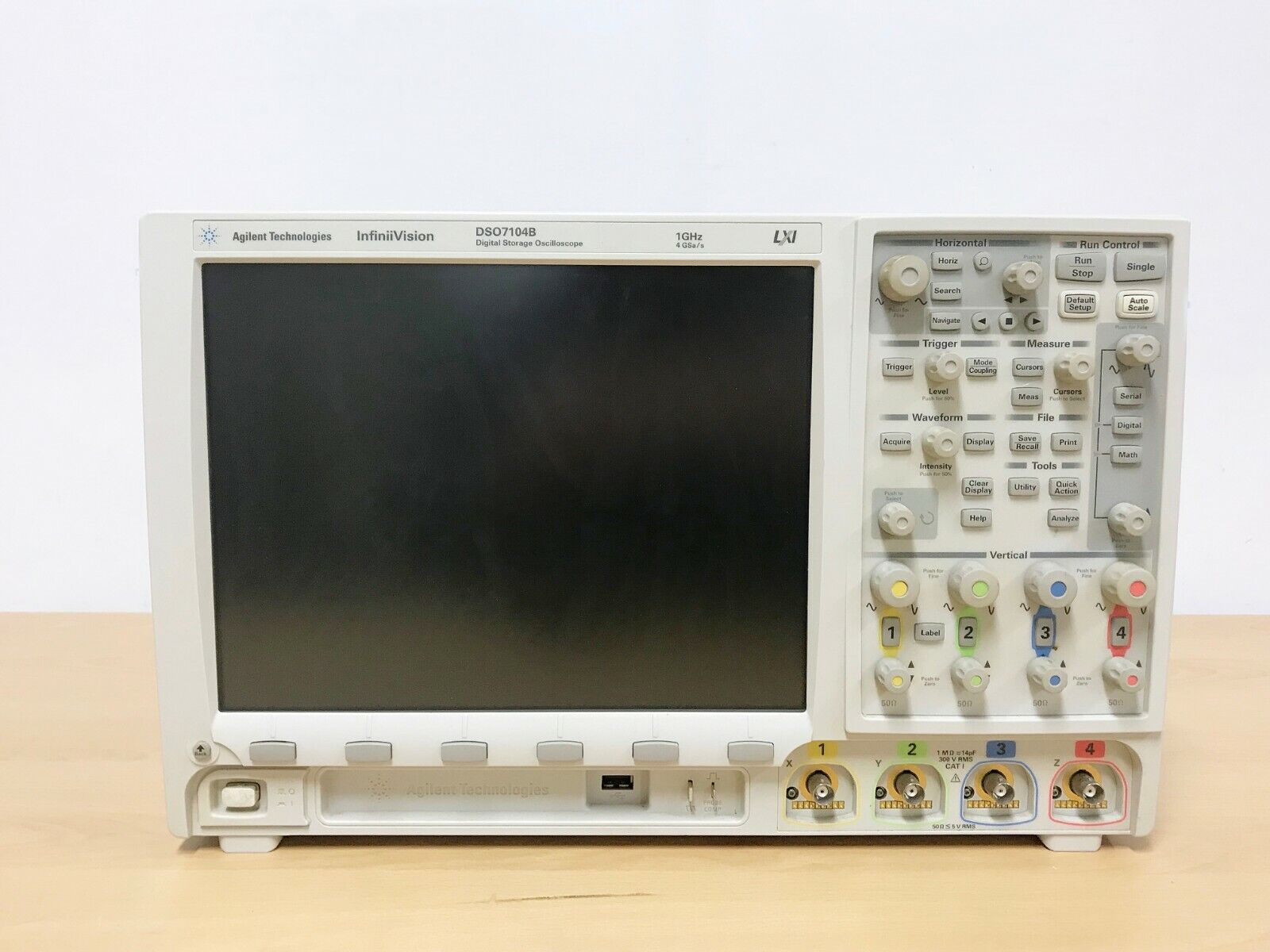

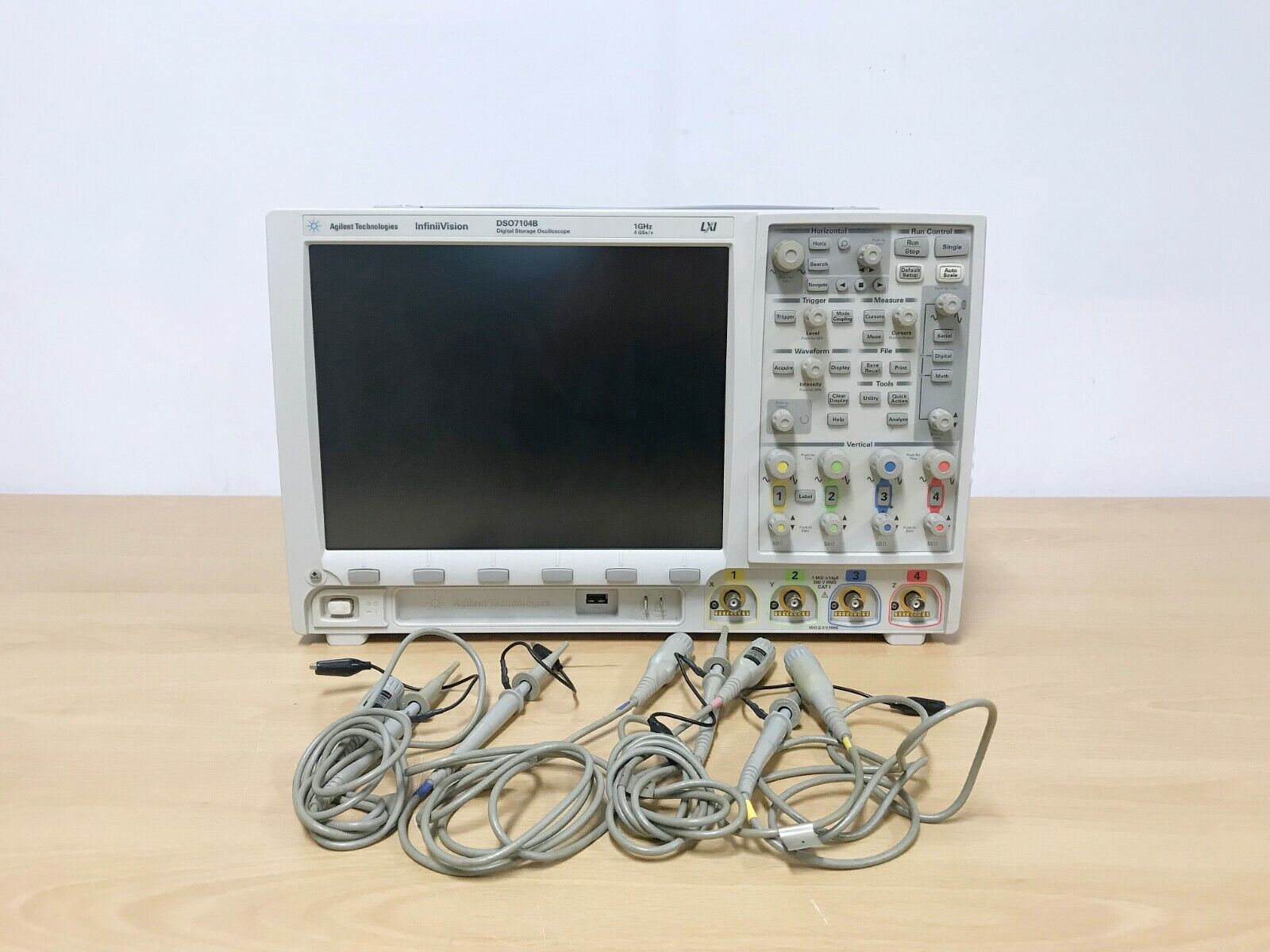

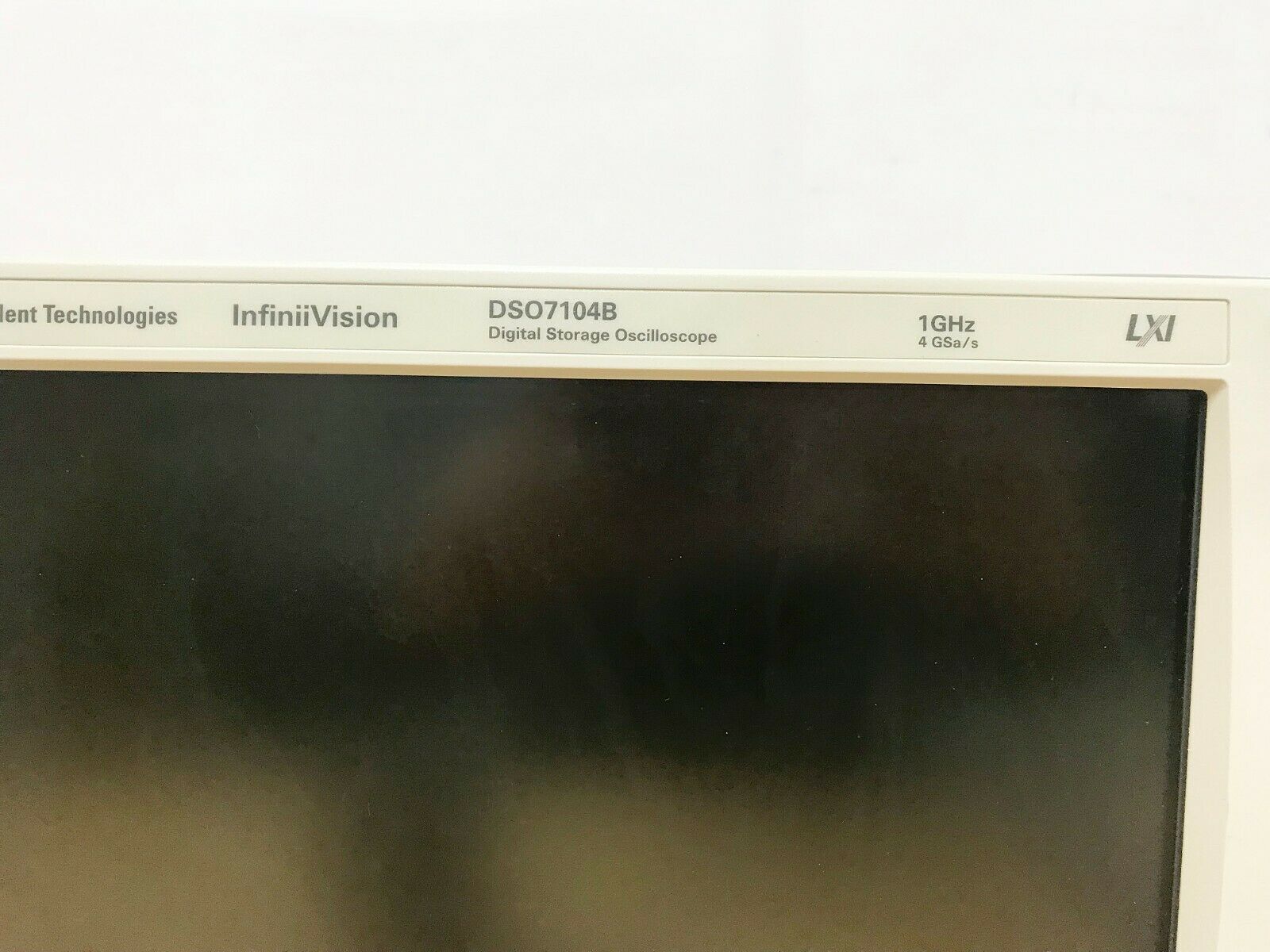

Осциллограф Agilent DSO7104B
Осциллографы Agilent DSO7104A и DSO7104B являются мощными инструментами для точного анализа сигналов, предлагая выдающуюся полосу пропускания и частоту дискретизации, что делает их идеальными для работы с высокоскоростными и сложными сигналами. Эти приборы идеально подходят для профессионалов в области разработки и тестирования электронных устройств, включая устройства связи, системы автомобильной электроники и другие высокотехнологичные приложения.
Модель DSO7104A предоставляет полосу пропускания 1 ГГц и частоту дискретизации 4 ГГц на два канала, что делает её подходящей для работы с большинством стандартных приложений в области измерений и диагностики. Она оснащена технологией MegaZoom III, которая позволяет быстро обрабатывать большие объемы данных и детализированно анализировать осциллограммы даже при сложных сигналах. Также прибор поддерживает функции для работы с аналоговыми и цифровыми каналами, обеспечивая широкие возможности для анализа смешанных сигналов.
DSO7104B, в свою очередь, представляет собой обновленную версию с улучшенными характеристиками и возможностями для работы в более требовательных средах. Этот осциллограф оснащён аналогичной полосой пропускания и частотой дискретизации, как у модели DSO7104A, но добавлены дополнительные функции, такие как улучшенная поддержка последовательных интерфейсов и расширенные возможности для обработки сигналов. Модель DSO7104B позволяет проводить более глубокий анализ сигналов и улучшает пользовательский опыт за счет расширенной памяти и дополнительных модулей для декодирования последовательных сигналов, что делает её более гибкой и мощной для работы в условиях автоматизированных тестов.
Основное отличие между этими двумя моделями заключается в дополнительных функциях, доступных в DSO7104B, которые могут быть полезны при более сложных задачах, таких как более глубокая интеграция с цифровыми каналами и улучшенные возможности декодирования для различных типов сигналов. В то время как DSO7104A обеспечивает отличные результаты для стандартных приложений, DSO7104B будет лучшим выбором для более специфических нужд, требующих дополнительных возможностей для анализа и работы с данными.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Параметры | Значения |
|---|---|
| Число каналов | 4 |
| Осциллографические каналы | |
| Полоса пропускания | 1 ГГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф"те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15"D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост"порта USB 1.1, 10/100"BaseT LAN и XGA видеовыход |
| Встроенная справочная система | Доступна на 11 языках, в том числе и русском. |
| Гарантийный срок | 3 года |
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
| Масса без упаковки | 5,9 кг |
- осциллограф
- кабель питания
- руководство по эксплуатации
