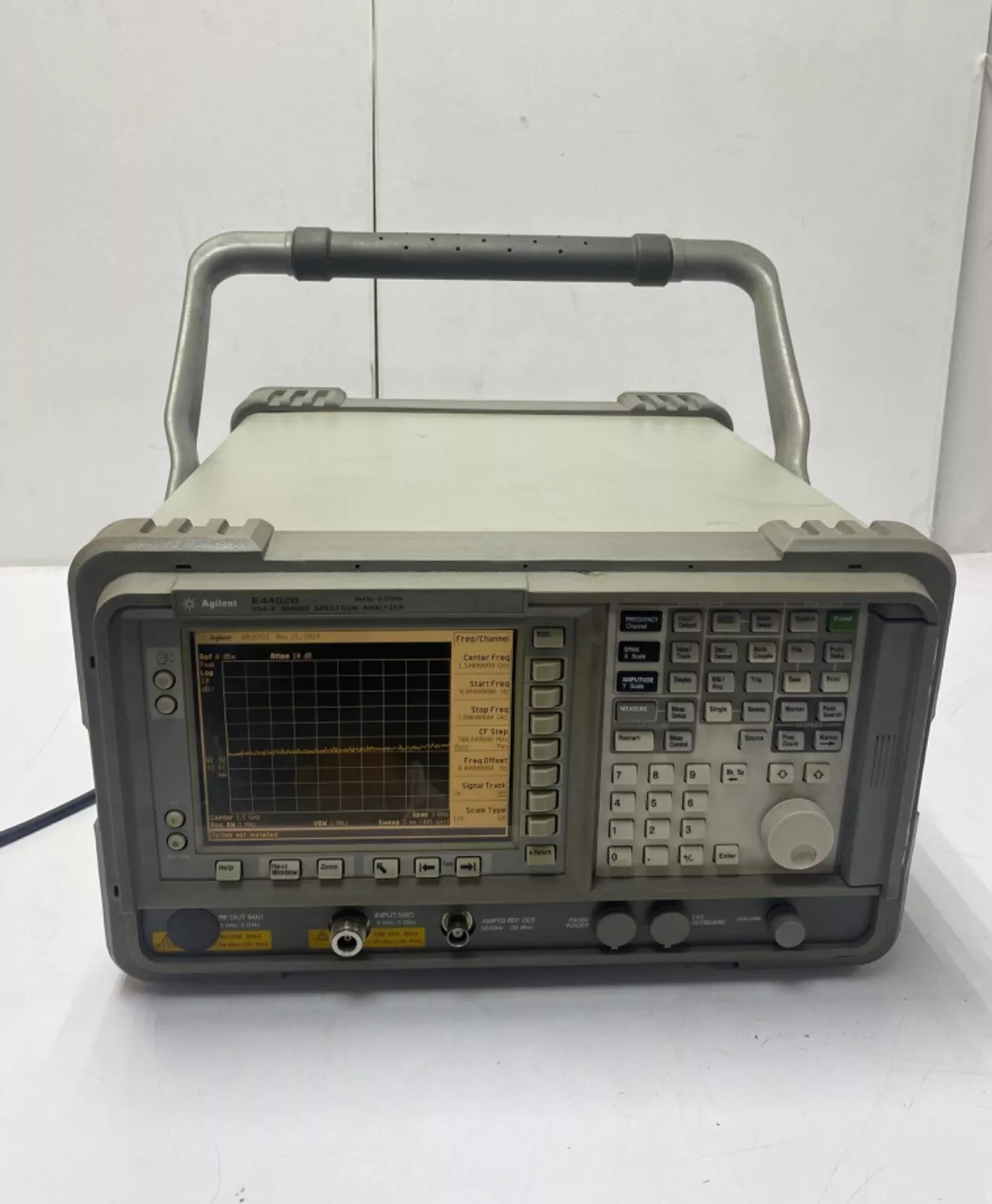

Анализатор спектра Agilent E4402B

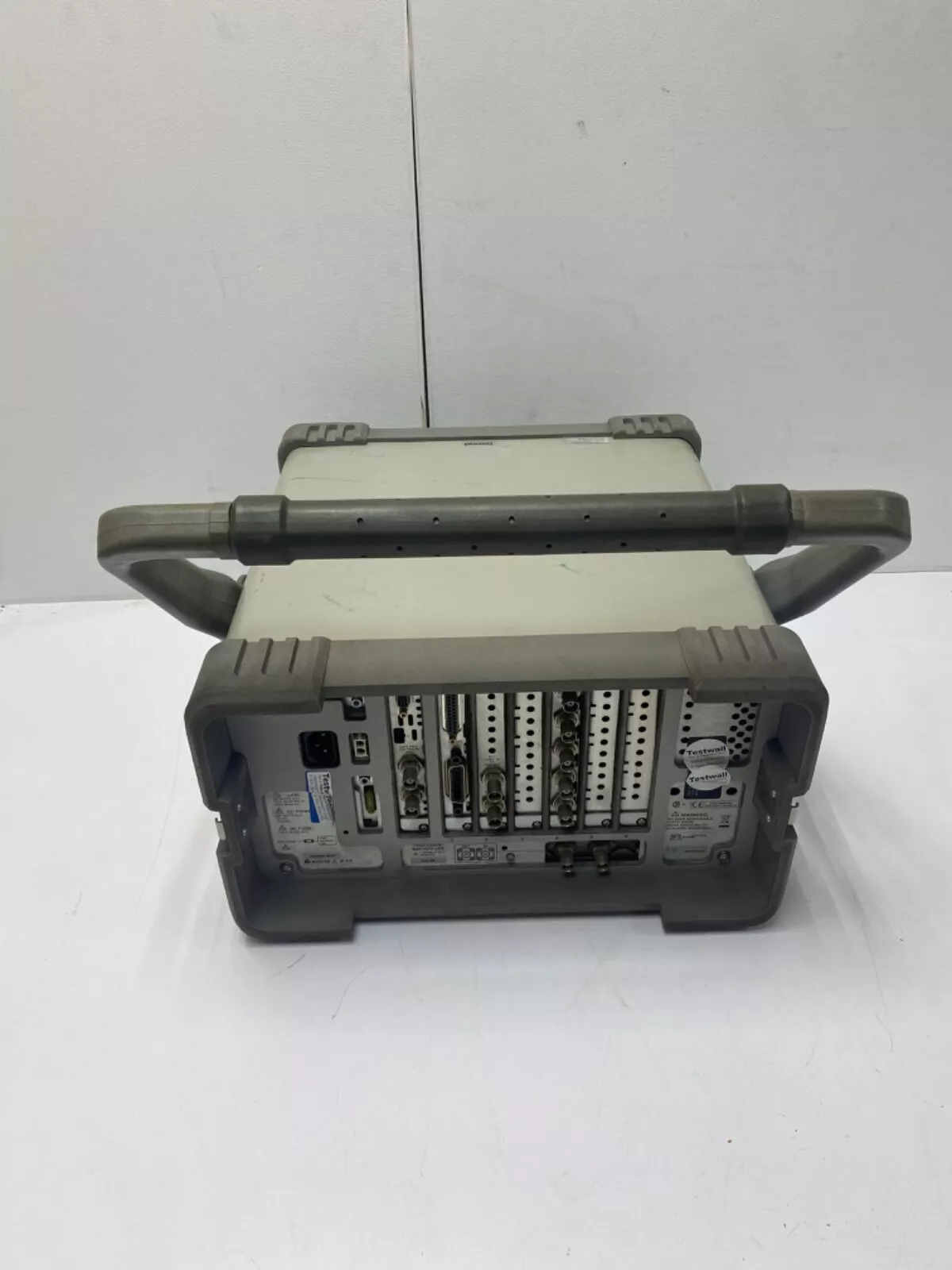

Анализатор спектра Agilent E4402B — это универсальное устройство, предназначенное для анализа сигналов в широком диапазоне частот от 9 кГц до 3,0 ГГц. Благодаря шасси с 6 гнёздами, пользователь может устанавливать дополнительные платы, расширяя функциональность прибора и адаптируя его под конкретные задачи.
Анализатор спектра Agilent E4402B отличается высокой производительностью и точностью, делая его незаменимым инструментом для профессионалов, занимающихся радиочастотными измерениями и анализом спектра. Этот прибор способен работать в частотном диапазоне от 9 кГц до 3 ГГц, обеспечивая пользователю широкие возможности для анализа самых различных сигналов. Особенно стоит отметить его способность проводить измерения с минимальной шириной разрешения полосы до 1 Гц, что делает его идеальным инструментом для изучения сложных и плотно упакованных спектров.
Продвинутая система цифровой обработки сигналов в E4402B позволяет ему быстро и точно анализировать спектры, обеспечивая высокий уровень динамического диапазона и низкий уровень фазового шума. Благодаря встроенному прецизионному частотомеру, E4402B гарантирует высокую точность измерений, что особенно важно при работе с частотами на границах его диапазона.
Конструкция прибора предусматривает его устойчивость к воздействиям окружающей среды, что делает его подходящим для использования в лабораторных и промышленных условиях. Светлый цветной дисплей обеспечивает удобное и наглядное отображение результатов измерений, а наличие VGA-выхода позволяет подключить внешний монитор для более детального анализа данных.
E4402B обладает рядом функций, упрощающих обработку и анализ полученных данных, включая возможность проведения многочисленных автоматических измерений и предоставление детальной информации о характеристиках сигнала, что делает его незаменимым инструментом в арсенале радиоинженера.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц |
|
Макс. частота
|
3 ГГц |
| Параметры | Значения |
|---|---|
| Диапазон частот | от 9 кГц до 3,0 ГГц |
| Длительность развертки (< 3 ГГц) | от 1 мс до 4000 с |
| Длительность развертки при нулевом обзоре | от 50 нс до 4000 с |
| Дистанционная передача графика | 45 графиков/с |
| Время установления рабочего режима | 5 минут |
| Динамический диапазон | |
| Полоса пропускания | от 10 Гц до 5 МГц; от 1 Гц с опцией 1D5/1DR |
| Фазовый шум (отстройка 10 кГц) | -101 дБс/Гц 1 (до 6,7 ГГц) +20 lg N |
| Пределы измерения уровня (опция 1DR) | от -140 2 до +30 дБм от -156 дБм 2 с опцией 1DS |
| Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) | +16 дБм |
| Погрешность | |
| Измерения частоты | ±101 Гц |
| Установки полосы обзора | ±0,5% |
| Измерения уровня | ±0,4 дБ |
| Измерительные возможности | |
| Доступные функции | Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки |
| Наличие прикладных измерительных программ для следующих сфер применения | Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ |
| Возможности модернизаций в будущем | Есть |
| 1 С опциями 1DS и 1DR. 2 С помощью различных конфигураций опций можно получить более высокие характеристики; так, с помощью опций 1DR, 1D5 и 1DS нижний предел чувствительности можно расширить до минус 167 дБм |
|
- Анализатор спектра;
- Кабель питания;
- Руководство пользователя.
