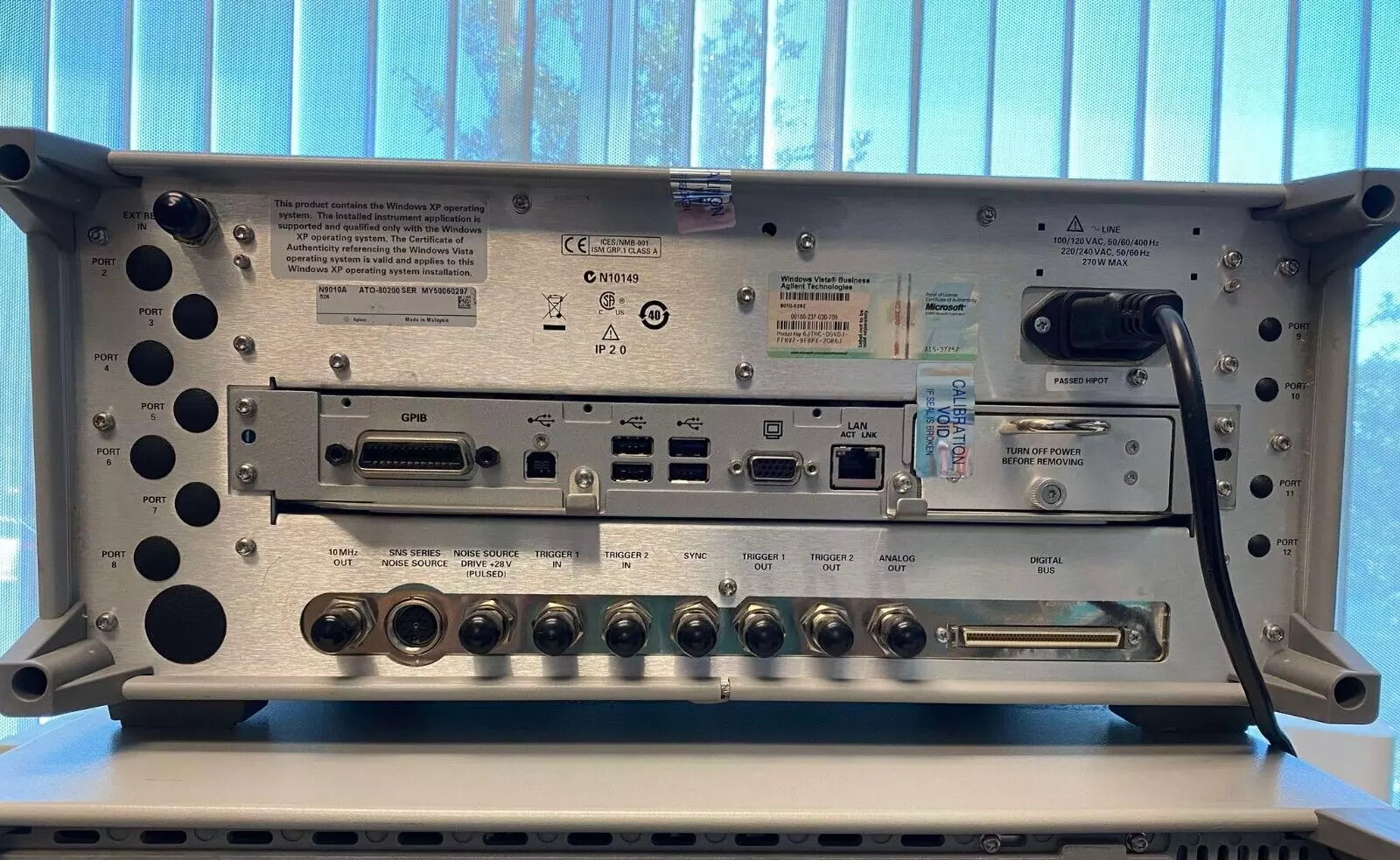

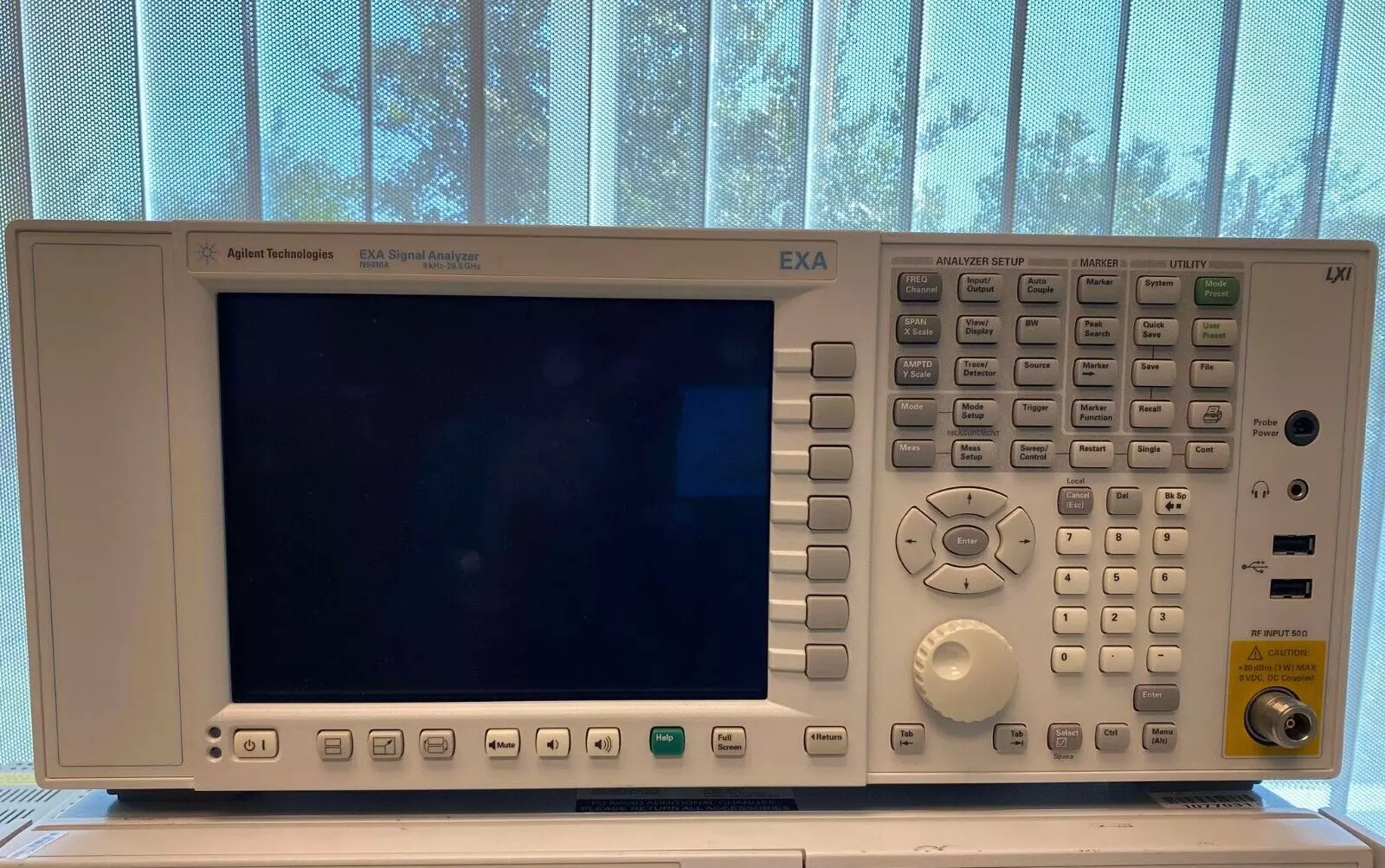

Анализатор сигналов N9010A-503
Анализатор сигналов Keysight N9010A EXA X-Series — это многофункциональный прибор, предназначенный для проведения анализа сигналов в широком диапазоне частот от 10 Гц до 44 ГГц, что делает его идеальным инструментом для использования в телекоммуникациях, аэрокосмической промышленности и оборонной отрасли. Этот анализатор способен проводить точные измерения с высоким разрешением благодаря своим передовым функциям и технологиям.
Особенности N9010A включают в себя широкий диапазон частотных настроек, что позволяет адаптировать прибор под специфические нужды тестирования. Прибор обладает высокой точностью измерений благодаря встроенным стандартам калибровки и возможности настройки. Это включает в себя возможности для измерения амплитуды, частоты, фазового шума и других ключевых параметров сигнала.
Keysight N9010A также оснащен рядом вспомогательных функций, улучшающих эффективность и точность измерений. К ним относятся различные режимы замера времени и триггера, расширенные возможности анализа ширины полосы и модуляций, а также поддержка широкого спектра детекторов сигналов. Это делает N9010A мощным решением для сложных аналитических задач в условиях высоких требований к точности и надежности.
Список возможных опций частотного диапазона:
- 503: 10 Гц до 3,6 ГГц
- 507: 10 Гц до 7 ГГц
- 513: 10 Гц до 13,6 ГГц
- 526: 10 Гц до 26,5 ГГц
- 532: 10 Гц до 32 ГГц
- 544: 10 Гц до 44 ГГц
Предусилители (P03, P07, P13, P26): Повышение чувствительности приемника на определенных частотах
Опция B40: Расширение анализа ширины полосы до 40 МГц
Опция CR3: Широкополосный выход ПЧ
Опция FSA: Тонкая настройка аттенюатора
Опция NFE: Улучшение уровня шума
Характеристики
|
Тип
|
Анализатор сигналов |
| Диапазон частот | |
| Опция 503 | От 9 кГц до 3,6 ГГц (связь по пост. току) От 10 МГц до 3,6 ГГц (связь по перем. току) |
| Опция 507 | От 9 кГц до 7,0 ГГц (связь по пост. току) От 10 МГц до 7,0 ГГц (связь по перем. току) |
| Опция 513 | От 9 кГц до 13,6 ГГц (связь по пост. току) От 10 МГц до 13,6 ГГц (связь по перем. току) |
| Опция 526 | От 9 кГц до 26,5 ГГц (связь по пост. току) От 10 МГц до 26,5 ГГц (связь по перем. току) |
| Опорная частота | |
| Погрешность | ±[Время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] |
| Скорость старения | ±1 х 10-6 за год (Стандартный ОГ) |
| Погрешность отсчёта частоты (начальной, конечной, центральной, маркера) | ±(Частота маркера x погр. опорной частоты + 0,25% x полоса обзора + + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*) |
| Счётчик частоты маркера | |
| Погрешность | ±(Частота маркера х погрешность опорной частоты + 0,100 Гц) |
| Погрешность счётчика дельта-маркера | ±(Частота дельта маркера х погр. опорной частоты + 0,141 Гц) |
| Разрешение счётчика | 0,001 Гц |
| Полоса обзора (БПФ и режим со свипированием) | |
| Диапазон | 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора |
| Разрешение | 2 Гц |
| Погрешность | Свип. ±(0,25 % х полоса обзора + разрешение по горизонтали) БПФ ±(0,10 % х полоса обзора + разрешение по горизонтали) |
| Время развёртки и запуск | |
| Пределы | Полоса обзора = 0 Гц От 1 мкс до 6000 с Полоса обзора ≥ 10 Гц От 1 мс до 4000 с |
| Погрешность | Полоса обзора ≥ 10 Гц, свип. ±0,01 % (ном.) Полоса обзора ≥ 10 Гц, БПФ ±40 % (ном.) Полоса обзора = 0 Гц ±0,01 % (ном.) |
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера |
| Число точек развёртки (графика) | |
| Все полосы обзора | Все полосы обзора От 1 до 20001 |
| Временное стробирование | |
| Метод стробирования | Стробирование местного гетеродина, стробирование видео тракта, стробир. БПФ |
| Длит. стробирования (кроме стробир. БПФ) | От 100 нс до 5 с |
| Задержка стробирования | От 0 до 100 с |
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) |
| Полоса пропускания (RBW) | |
| Полоса (на уровне минус 3,01 дБ) | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц |
| Погрешность полосы пропускания (по мощности) | От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) От 820 кГц до 1,2 МГц (при центр. частоте < 3,6 ГГц) ±2,0 % (±0,088 дБ) От 1,3 до 2,0 МГц (при центр. частоте < 3,6 ГГц) ±0,07 дБ (ном.) От 2,2 до 3,0 МГц (при центр. частоте < 3,6 ГГц) ±0,15 дБ (ном.) От 4 до 8 МГц (при центр. частоте < 3,6 ГГц) ±0,25 дБ (ном.) |
| Полоса анализа | |
| Макс. полоса | Опция B25 25 МГц Станд. комплектация 10 МГц |
| Полоса видео фильтра (VBW) | |
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) |
| Погрешность | ±6 % (ном.) |
| Скорость измерений | |
| Измерение в режиме местного управления и скорость обновления изображения на экране | Число точек развёртки = 1001 11мс (90/с), ном. |
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | Число точек развёртки = 1001 4мс (250/с), ном. |
| Поиск максимума с использованием маркера | 5 мс, ном. |
| Погрешность и пределы измерения уровня | |
| Диапазон уровней | |
| Пределы измерения | От среднего уровня собственного шума до +23 дБм |
| Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) | Станд. комплектация От 0 до 60 дБ с шагом 10 дБ Опция FSA От 0 до 60 дБ с шагом 2 дБ |
| Максимальный безопасный уровень на входе | |
| Суммарная средняя мощность | +30 дБм (1 Вт) |
| Предусилители (опции P03, P08, P13,P26) | |
| Пиковая мощность в импульсе | при длит. имп. <10 мкс и коэфф. заполнения < 1%; +50 дБм (100 Вт) при входном ослаблении ≥ 30 дБ |
| Напряжение пост. тока | Связь по пост. току ±0,2 В Связь по перем. току ±70 В |
| Пределы шкалы экрана | |
| Логарифмическая шкала | От 0,1 до 1 дБ/дел с шагом 0,1 дБ От 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) |
| Линейная шкала | 10 делений масштабной сетки |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А (А) |
| Гарантированные характеристики динамического диапазона | |
| Уровень компрессии усиления на 1 дБ (два тона) | |
| Полоса частот | Суммарная мощность на вх. смесителе |
| От 20 МГц до 26,5 ГГц | +9 дБм (ном.) |
| С предусилителем (опция P03) От 10 МГц до 3,6 ГГц | минус 10 дБм (тип.) |
| Гарантированные характеристики набора измерений мощности | |
| Мощность в канале | |
| Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ) | ±0,80 дБ (±0,30 дБ с достоверностью 95%) |
| Занимаемая полоса частот (OBW) | |
| Погрешность частоты | ±(Полоса обзора/1000), ном. |
| Статистика распределения мощности ' интегральная функция распределения CCDF | |
| Разр. способность гистограммы | 0,01 дБ |
| Общие характеристики N9010A | |
| Интервал температур | Рабочие условия От 5 до 50 °С Предельные условия (хранение) От –40 до + 65 °С |
| Электромагнитная совместимость | Соответствует European EMC Directive 89/336/EEC, скорректированной на основании 93/68/EEC IEC/EN 61326 CISPR, публ. 11, группа 1, класс A AS/NZS CISPR 11:2002 ICES/NMB-001 Электробезопасность Соответствует European Low Voltage Directive 73 / 23 / EEC, скорректированной на основании 93 / 68 / EEC IEC / EN 61010-1 Канада: CSA C22.2 № 61010-1 США: UL 61010-1 |
| Уровень звука | Акустический шум LpA< 70 дБ Позиция оператора - нормальная по ISO 7779 |
| Воздействие окружающей среды | Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний приведены в соответствие с IEC 60068-2 и имеют уровни подобные MIL-PRF-2800F, класс 3. |
| Требования к электропитанию | |
| Напряжение и частота сети питания (ном.) | 100/120 В, 50/60 Гц 220/240 В, 50/60 Гц |
| Потребляемая мощность | Рабочий режим (On) менее 260 Вт Дежурный режим (Standly) менее 20 Вт |
| Хранение данных | Внутренний накопитель 40 ГБайт (ном.) Внешний накопитель Поддержка внешних устройств памяти, совместимых с USB 2.0 |
| Масса (без опций) | Без упаковки 16 кг (35 фунтов), ном. В упаковке 28 кг (62 фунта), ном. |
| Габаритные размеры | Высота 177 мм (7,0 дюймов) Ширина 426 мм (16,8 дюйма) Глубина 368 мм (14,5 дюйма) |
| Периодичность калибровки N9010A | Рекомендуемый межкалибровочный интервал N9010A - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent. |
- Анализатор сигналов
- Комплект ЗИП
- Комплект эксплуатационной документации
- Методика поверки
