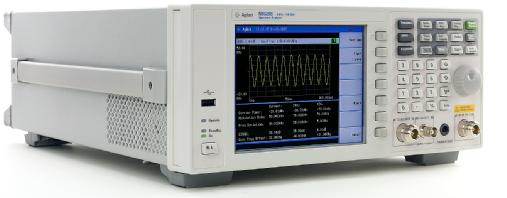

Анализатор спектра Agilent N9320A

Спец.цена

Госреестр

Артикул: x-06915

Анализатор спектра для спектрального анализа в частотном диапазоне от 9 кГц до 3 ГГц. Отлично подойдёт для проведения испытаний различных электронных устройств в области радиосвязи, кабельного и цифрового телевидения, автомобилестроения, образования и многих других.

Подробнее

536 256 руб./шт

911 725 руб.

-41%

Экономия 375 469 руб.

Поверка - 7500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра Agilent N9320A предназначен для эффективного анализа спектра в широком диапазоне частот от 9 кГц до 3 ГГц. Этот анализатор представляет собой высокопроизводительное решение, обеспечивающее быстроту и точность измерений при относительно низкой стоимости, что делает его идеальным выбором для различных применений, включая производственные тесты и контроль качества.

Устройство обладает впечатляющими характеристиками, включая динамический диапазон до 93 дБ и фазовый шум на уровне -88 дБс/Гц на частоте 1 ГГц. При этом анализатор способен обеспечивать быстрое время установки рабочего режима и высокую чувствительность благодаря встроенному предусилителю. Средний уровень собственного шума устройства находится на уровне -145 дБм, что подчеркивает его способность к эффективному обнаружению и анализу слабых сигналов.

Анализатор также оснащен удобными функциями для повышения эффективности работы пользователя, включая автоматический поиск сигнала и измерение мощности сигналов, что можно проводить с помощью одной клавиши. Интерфейс пользователя поддерживает многоязычный режим, включая русский язык, что делает его доступным для широкого круга пользователей в разных странах.

Возможные опции для Agilent N9320A:

Встроенный предусилитель: Улучшает чувствительность анализатора для более точных измерений низкоуровневых сигналов.
Следящий генератор: Расширяет функциональность анализатора за счет возможности проведения испытаний методом стимул/отклик.
Блок питания от автомобильного аккумулятора: Позволяет использовать анализатор в полевых условиях без доступа к стационарным источникам питания.

Характеристики

? Стоимость поверки оборудования Поверка	7500
Тип	Анализатор спектра

Характеристики

Основные технические характеристики
Частотные параметры
Диапазон частот	От 9 кГц до 3 ГГц (закрытый вход) От 100 кГц до 3 ГГц (с предусилителем)
Погрешность частоты внутреннего опорного генератора 10 МГц
Скорость старения	±1 × 10-6 за год
Температурная нестабильность	±1 × 10-6 в интервале от 0 до +50 °С
Нестабильность при изменении напряжения питания на ±5 %	±0,3 × 10-6
Погрешность измерения частоты	± (индицируемая частота × погрешн. опорн. частоты +1 % × полоса обзора +20 % × полоса пропускания + разрешение маркера
Полоса обзора (ПО)	0 Гц (нулевой обзор); от 100 Гц до 3 ГГц
Разрешающая способность	1 Гц
Погрешность	± (1 % от полосы обзора) + 2 (полоса обзора/460)
Фазовый шум на частоте 1 ГГц
Отстройка от несущей
10 кГц	< −88 дБс/Гц (< −90 дБс/Гц, тип.)
100 кГц	< −100 дБс/Гц (< −102 дБс/Гц, тип.)
1 МГц	< −108 дБс/Гц (< −110 дБс/Гц, тип.)
Остаточная ЧМ	≤ 150 Гц (ПП 1 кГц, ПВФ 1 кГц)
Полоса пропускания (ПП) (−3 дБ)	От 10 Гц до 1 МГц в последовательности 1-3-10
Погрешность	±20 % (ПП: от 1 кГц до 1 МГц) ±5 % (ПП: от 10 Гц до 300 Гц)
Коэфф. прямоугольности	< 15 при ПО от 1 кГц до 1 МГц, тип. < 5 при ПО от 10 до 300 Гц, тип.
Полоса видеофильтра	от 1 Гц до 3 МГц в последовательности 1-3-10
Амплитудные параметры
Пределы измерения уровня	От уровня собственного шума до +30 дБм
Пределы ослабления входного аттенюатора	От 0 до 70 дБ с шагом 1 дБ
Точка компрессии усиления на 1 дБ	> 0 дБм при полной мощности на вх. смесителе > −20 дБм при полной мощности на предусилителе
Средний уровень собственного шума без предусилителя
От 0 до 100 кГц	< −90 дБм (тип.)
От 100 кГц до 1 МГц	< −90 дБм - 3 f (100 кГц) дБ
От 1 до 10 МГц	< −124 дБм
От 10 МГц до 3 ГГц	< −130 дБм + 3 f (ГГц) дБ
с предусилителем
От 100 кГц до 1 МГц	< −108 дБм - 3 f (100 кГц) дБ
От 1 до 10 МГц	< −142 дБм
От 10 МГц до 3 ГГц	< −148 дБм + 3 f (ГГц) дБ
Неравномерность АЧХ	±0,8 дБ от 100 кГц до 3 ГГц (без предусилителя) ±1,5 дБ от 1 МГц до 3 ГГц (с предусилителем)
Абсолютная амплитудная погрешность	±0,3дБ (без предусилителя) ±0,4 дБ (с предусилителем)
Суммарная погрешность измерения уровня в диапазоне от 10 МГц до 3 ГГц (достоверность 95 %, от 20 до 30 °С, опорный уровень от 0 до −50 дБм, входной аттенюатор 10 дБ, входной сигнал от 0 до −50 дБм, предусилитель выключен)	±2 дБ
Нелинейные искажения и комбинационные составляющие
Гармонические искажения (точка пересечения 2-го порядка)	±35 дБм от 10 до 500 МГц
Интермодуляционные искажения (точка пересечения 3-его порядка)	+10 дБм (+13 дБм, ном.) от 100 МГц до 3 ГГц
Комбинационные искажения	< −60 дБс (−30 дБм на входном смесителе)
Собственные комбинац. помехи	< −80 дБм (согласов. нагрузка на входе, вх. аттен. 0 дБ)
Развертка
Длительность развертки	От 9,2 мс до 4000 с (ПО > 0) От 20 мкс до 4000 с (нулевой обзор)
Следящий генератор (опция)	От 9 кГц до 3 ГГц, уровень от -30 до 0 дБм
ВЧ вход	Соединитель типа N, 50 Ом, КСВн < 1,5 (от 100 кГц до 3 ГГц)
Интерфейсы	10 Base-T, USB
Общие характеристики
Внутренняя память для хранения данных	16 Мбайт
Требования к питанию	100—240 В перем. тока; 50—60 Гц (автоматическая установка пределов напряжения)
Потребляемая мощность	< 65 Вт
Время установления рабочего режима	45 минут
Диапазон рабочих температур	От 0 до 45 °С
Диапазон температур хранения	От −20 до 70 °С
Масса	9,1 кг (без опций)
Габаритные размеры	132,5×320×400 мм (без ручек)
