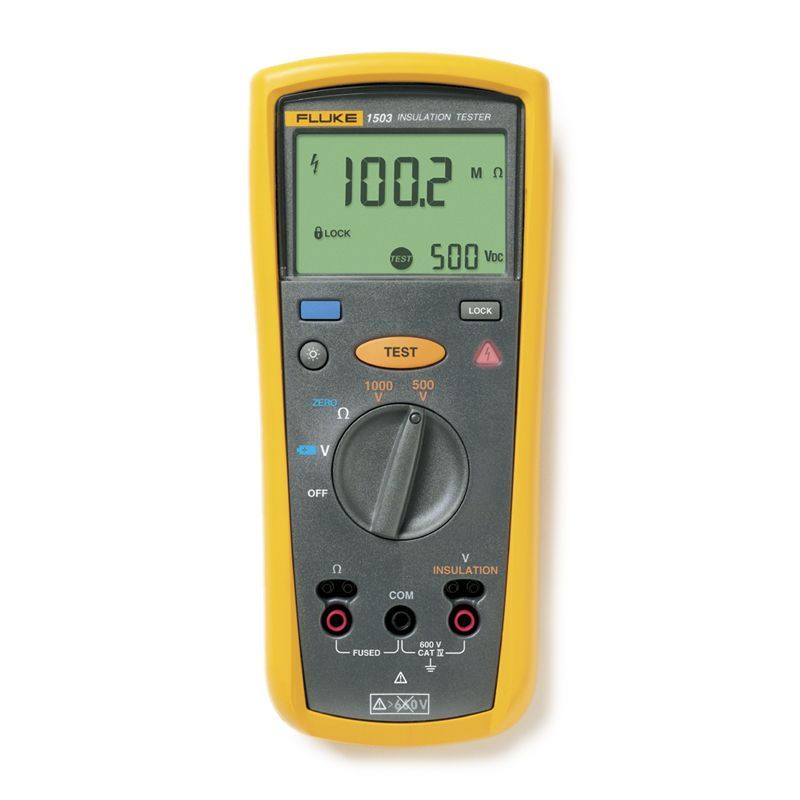

Мегаомметр Fluke 1503

Госреестр

Мегаомметр может работать как вольтметр и как измеритель низкоомных сопротивлений электрической цепи. В краткое время осуществляет диагностику неисправностей, пуско-наладки и профилактическое обслуживание электрооборудования. Работает в диапазоне от 0,1 МОм до 2000 МОм.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Мегаомметр Fluke 1503 предназначен для проведения тестов сопротивления изоляции и измерений электрических параметров в различных системах электроснабжения. Он обеспечивает надежную и точную диагностику состояния изоляции, что делает его востребованным инструментом для электриков и инженеров, работающих в сфере обслуживания электрооборудования.

Прибор поддерживает измерение сопротивления изоляции в диапазоне от 0,01 МОм до 2000 МОм при испытательных напряжениях 500 В и 1000 В. Высокая точность измерений достигается благодаря минимальной погрешности ±1,5% + 5 единиц, что позволяет выявлять даже незначительные изменения в состоянии изоляции. Встроенная защита автоматически блокирует тестирование, если на зажимах прибора обнаружено напряжение более 30 В, что предотвращает повреждение оборудования и снижает риск для оператора.

Fluke 1503 также выполняет измерение сопротивления заземления с диапазоном до 20 кОм и разрешением до 0,01 кОм. Встроенная функция разряда обеспечивает безопасное снижение остаточного напряжения менее чем за 0,5 секунды при измерениях на емкостях до 1 мкФ. Защита от перегрузки рассчитана на 600 В, что делает прибор устойчивым к нештатным ситуациям.

Устройство поддерживает работу в температурном диапазоне от -20°C до 55°C и сохраняет точность измерений даже при влажности до 95% в условиях от 10°C до 30°C. Корпус прибора соответствует степени защиты IP40, что гарантирует его надежность в эксплуатации. Прибор способен выполнять не менее 1000 измерений изоляции или 2500 тестов сопротивления заземления на одном комплекте батарей.

Fluke 1503 оснащен удобным интерфейсом с четким цифровым дисплеем и кнопками быстрого доступа, а также поддерживает использование дистанционного зонда, что упрощает проведение измерений в труднодоступных местах. Комплект поставки включает измерительные провода, зажимы, футляр для хранения и дополнительные аксессуары для удобства работы.

Характеристики

Тип	Мегаомметр

Характеристики

Измерение постоянного и переменного напряжения
Fluke 1503
Диапазон	600,0 В
Разрешение	0,1 В
Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков)	± (2% + 3)
Полное входное сопротивление	3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):	> 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки	600 В, среднеквадратичное или постоянное напряжение

Измерение сопротивления заземления
Диапазон/разрешение
20,00 Ом	0,01 Ом
200,0 Ом	0,1 Ом
2000 Ом	1,0 Ом
20,00 кОм	0,01 кОм
Точность	± (1,5% + 3)
Защита от перегрузки	2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи	> 4 В, < 8 В
Ток короткого замыкания	> 200 мА

Характеристики изоляции
Диапазон измерений	от 0,01 МОм до 2000 МОм
Испытательные напряжения	500 В, 1000 В
Погрешность испытательных напряжений	+ 20%, - 0%
Ток короткого замыкания	1 мА, номинальный
Саморазряд	Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи	Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка	Работает с нагрузкой до 1 мкФ
Точность измерений:
50 В:	±(3% + 5)
100 В:	±(3% + 5)
250 В:	±(1,5% + 5)
500 В:	±(1,5% + 5)
1000 В:	±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм

Общие характеристики
Максимальное напряжение на одном из контактов:	600 В, переменное среднеквадратичное или постоянное напряжение
Температура хранения	от -40° C до 60° C
Рабочая температура	от -20° C до 55° C
Температурный коэффициент	0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
Относительная влажность	от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
	от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
	от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
Вибрация	Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары	Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость.	В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность	Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
Сертификация:	CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Батареи	Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи
При проверке изоляции:	Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
При измерении сопротивления:	Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер	5,0 см В x 10,0 см Ш x 20,3 см Д
Вес	550 г
Степень защиты	IP40
Высота над уровнем моря
Эксплуатация:	2000 м CAT IV 600 В, 3000 м CAT III 600 В
Нерабочее состояние (хранение):	12,000 м
Возможность превышения диапазона:	110% диапазона
Принадлежности, входящие в комплект поставки:	Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений
