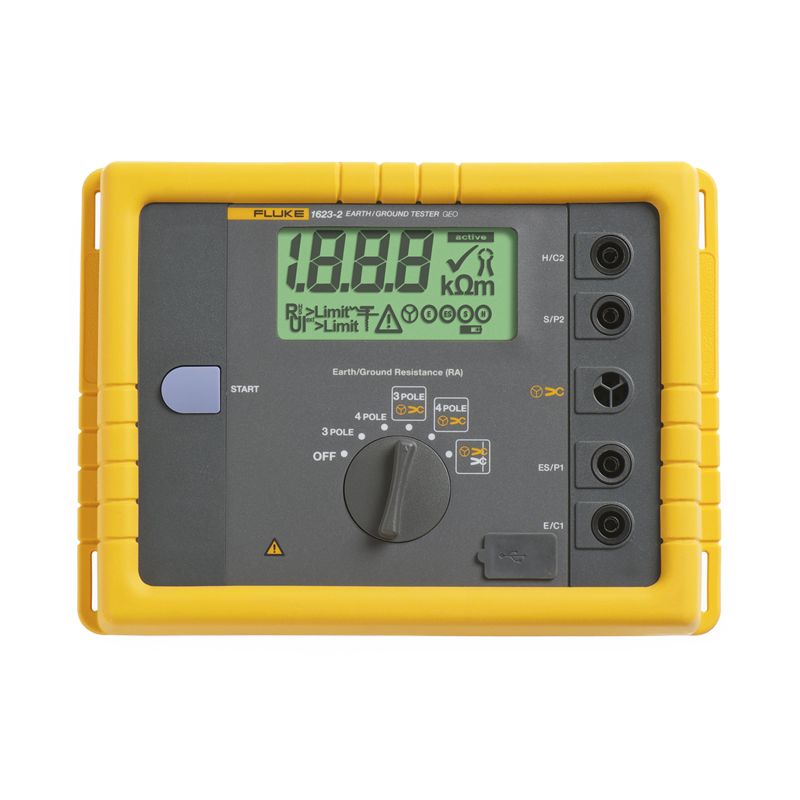

Измеритель сопротивления заземления Fluke 1623-2

Госреестр

Измеритель поддерживает 4 типа измерения и может хранить до 1500 записей в памяти. Несколько режимов работы. Дополнительные функции измерения сопротивления. Большой ЖК-дисплей.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Измеритель сопротивления заземления Fluke 1623-2 представляет собой современное устройство, разработанное для точной оценки качества заземляющих устройств. Это оборудование используется для проверки защиты оборудования и зданий от перенапряжений и гарантирования безопасности людей.

Fluke 1623-2 позволяет выполнять измерения с помощью трёх- и четырёхполюсного метода падения напряжения, что является стандартом для получения наиболее точных данных о сопротивлении заземления. Прибор также поддерживает методику измерения с использованием одного и двух зажимов без прямого взаимодействия с заземляющими стержнями, что значительно ускоряет процесс измерения и делает его менее вторгающимся.

Одной из особенностей Fluke 1623-2 является возможность выполнения безэлектродного тестирования с двумя зажимами, что исключает необходимость размещения дополнительных заземляющих стержней вокруг объекта испытаний. Этот метод особенно удобен для замеров в условиях, где физическое вмешательство в заземляющую систему нежелательно или невозможно.

Кроме того, инструмент оснащён защитой от пыли и влаги по стандарту IP56, что делает его пригодным к использованию в самых тяжёлых условиях. Пользовательский интерфейс устройства максимально упрощён и включает в себя большой ЖК-дисплей и поворотный переключатель, обеспечивая удобство использования даже в перчатках.

Помимо измерения сопротивления заземления, Fluke 1623-2 способен измерять удельное сопротивление земли при помощи четырёхполюсного теста, что важно для проектирования и оценки заземляющих систем. Прибор также оснащён внутренней памятью на 1500 записей и возможностью передачи данных через USB, что упрощает документирование и анализ данных.

Измерители сопротивления заземления Fluke 1623-2 обеспечивают высокую точность измерений, благодаря чему являются незаменимым инструментом для профессионалов в области электробезопасности и заземления.

Характеристики

Тип

Омметр

Характеристики

Общие сведения
Дисплей: ЖК, 1999-разрядный	Дисплей со специальными символами, высота символа — 25 мм, флуоресцентная подсветка
Пользовательский интерфейс	Мгновенное измерение одним нажатием кнопок TURN (Поворот) и START (Запуск). Единственными действующими элементами являются поворотный переключатель и кнопка START (Запуск)
Прочный, водо- и пыленепроницаемый	Инструмент предназначен для тяжелых рабочих условий (резиновая защитная крышка, IP56)
Память	Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB.
Диапазон температур
Рабочая температура	от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения	от -30 °C до 60 °C (от -22 °F до 140 °F)
Температурный коэффициент	± 0,1 % показаний/°C 28 °C
Основная погрешность	Относится к стандартному диапазону температур и гарантируется в течение одного года
Операционная ошибка	Зависит от диапазона рабочих температур и обеспечивается гарантией на 1 год
Климатический класс	C1 (IEC 654-1), от -5 °C до +45 °C (от 23° до +115° F), от 5 % до 95 % отн. влажн.
Класс защиты	IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529
Безопасность	Защита обеспечивается двойной и/или усиленной изоляцией. Максимум 50 В на землю. IEC61010-1: степень загрязнения 2
EMC (Невосприимчивость к излучениям)	IEC61326-1: Портативное устройство
Система качества	Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001
Наружное напряжение	V наруж, макс = 24?В (пост.ток, перем.ток
Подавление V наруж	> 120 дБ (162?3, 50, 60, 400 Гц)
Время измерения	Обычно 6 секунд
Макс. перегрузка	250?В среднеквадратичное значение (имеет отношение к неправильному обращению)
Дополнительное питание	6 щелочных батарей 1,5 В (тип: AA LR6)
Ресурс батареи	Стандартно > 3 000 измерений
Размеры (ШxВxГ)	250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов)
Вес	1,1 кг (2,43 фунта) включая батареи 7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски
RA 3-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя	R A 3-полюсное
Разрешение	от 0,001 Ом до 10 Ом
Диапазон измерения	от 0,020 Ом до 19,99 кОм
Погрешность	± (2 % от показаний прибора + 3?знака)
Операционная ошибка	± (5 % от показаний прибора + 3?знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения	Vm = 48 В переменного тока
Ток короткого замыкания	> 50 мА
Измерение частоты	128 Гц
Сопротивление щупа (R S)	Макс 100 кОм
Сопротивление вспомогательного заземления (R H)	Макс 100 кОм
Дополнительная погрешность от R H и RS	R H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
R A 4-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя	R A 4-полюсное
Разрешение	от 0,001 Ом до 10 Ом
Диапазон измерения	от 0,020 Ом до 19,99 кОм
Погрешность	± (2 % от показаний прибора + 3?знака)
Операционная ошибка	± (5 % от показаний прибора + 3?знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения	Vm = 48 В переменного тока
Ток короткого замыкания	> 50 мА
Измерение частоты	128 Гц
Сопротивление щупа (R S +R ES)	Макс 100 кОм
Сопротивление вспомогательного заземления (R H)	Макс 100 кОм
Дополнительная погрешность от R H и RS	R H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона.
RA 3-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R A при помощи клещей )
Положение переключателя	R A 3-полюсное при помощи клещей
Разрешение	от 0,001 Ом до 10 Ом
Диапазон измерения	от 0,020 Ом до 19,99 кОм
Погрешность	± (7 % от показаний прибора + 3?знака)
Операционная ошибка	± (10 % от показаний прибора + 5?знаков)
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)
Измерение напряжения	Vm = 48 В переменного тока
Ток короткого замыкания	> 50 мА
Измерение частоты	128 Гц
Сопротивление щупа (R S)	Макс 100 кОм
Сопротивление вспомогательного заземления (R H)	Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
RA 4-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R A при помощи клещей )
Положение переключателя	R A 4-полюсное при помощи клещей
Разрешение	от 0,001 Ом до 10 Ом
Диапазон измерения	от 0,020 Ом до 19,99 кОм
Погрешность	± (7 % от показаний прибора + 3?знака)
Операционная ошибка	± (10 % от показаний прибора + 5?знаков)
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)
Измерение напряжения	Vm = 48 В переменного тока
Ток короткого замыкания	> 50 мА
Измерение частоты	128 Гц
Сопротивление щупа (R S)	Макс 100 кОм
Сопротивление вспомогательного заземления (R H)	Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки. Автоматический выбор диапазона. Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
Безэлектродное измерение контура заземления (2 зажима )
Положение переключателя	R A 4-полюсное при помощи 2 зажимов
Разрешение	от 0,001 Ом до 10 Ом
Диапазон измерения	от 0,020 Ом до 19,99 кОм
Погрешность	± (7 % от показаний прибора + 3?знака)
Операционная ошибка	± (10 % от показаний прибора + 5?знаков)
Принцип измерения: Безэлектродное измерение сопротивления в замкнутых контурах при помощи двух трансформаторов тока
Измерение напряжения	Vm = 48 В переменного тока
Измерение частоты	128 Гц
Шумовой ток (I EXT)	Макс. I EXT = 10 А (перем. ток) (R A < 20 Ом)
Шумовой ток (I EXT)	Макс. I EXT = 2 А (перем. ток) (R A > 20 Ом)
Автоматический выбор диапазона. Данные относительно безэлектродного измерения контура заземления можно считать достоверными, только если измерения осуществлялись рекомендуемыми токовыми клещами на минимальном заданном расстоянии.
