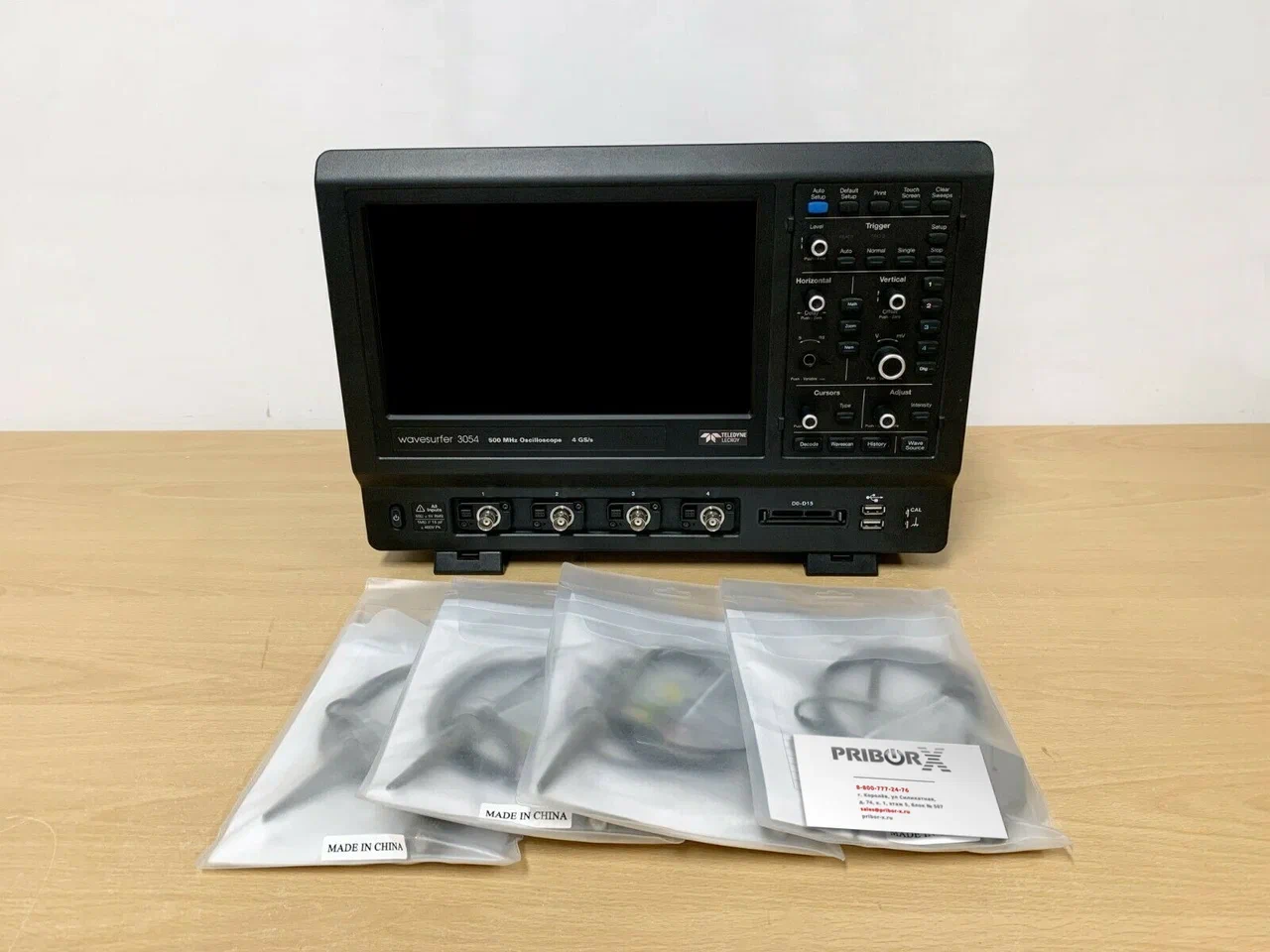

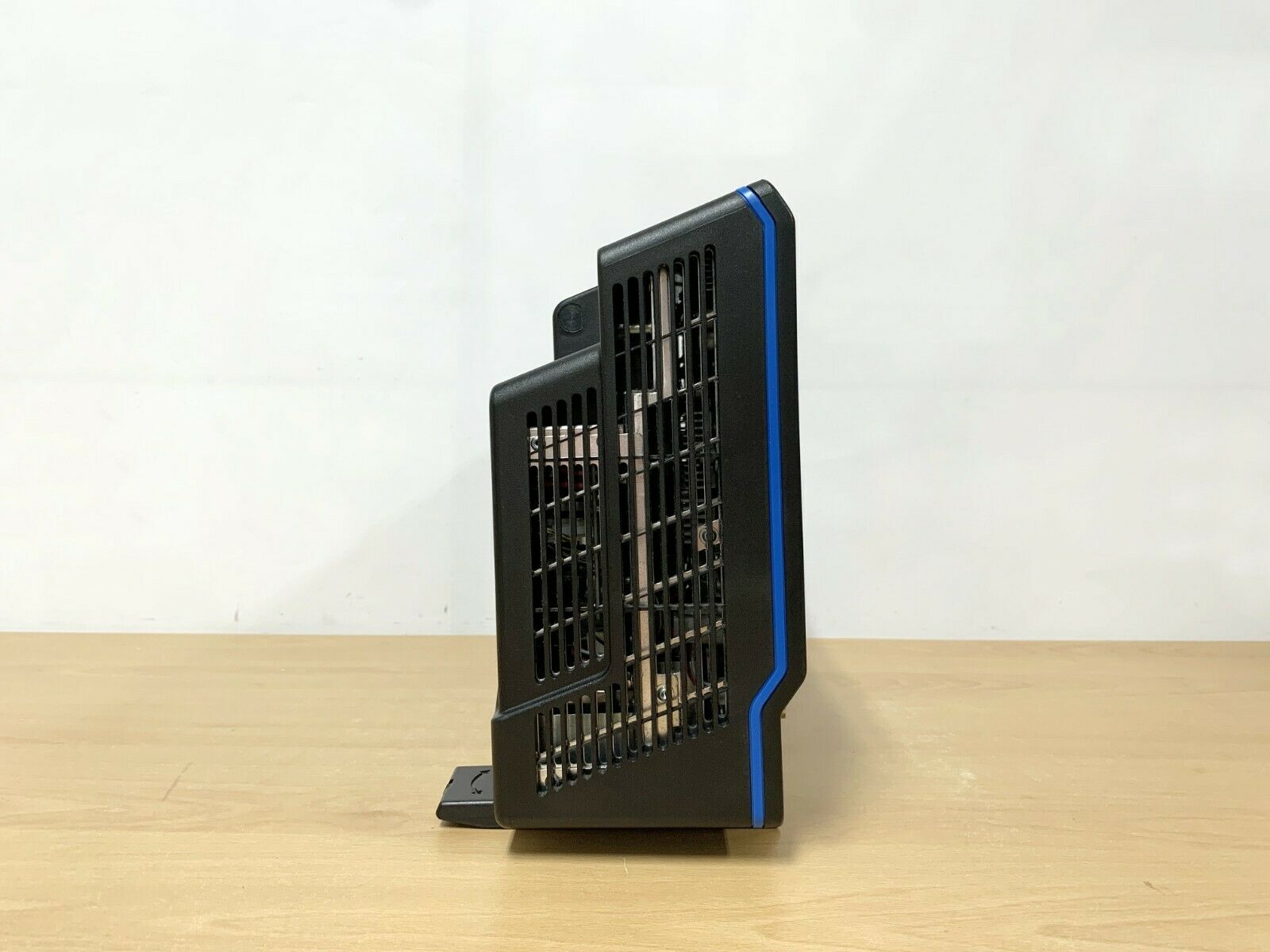

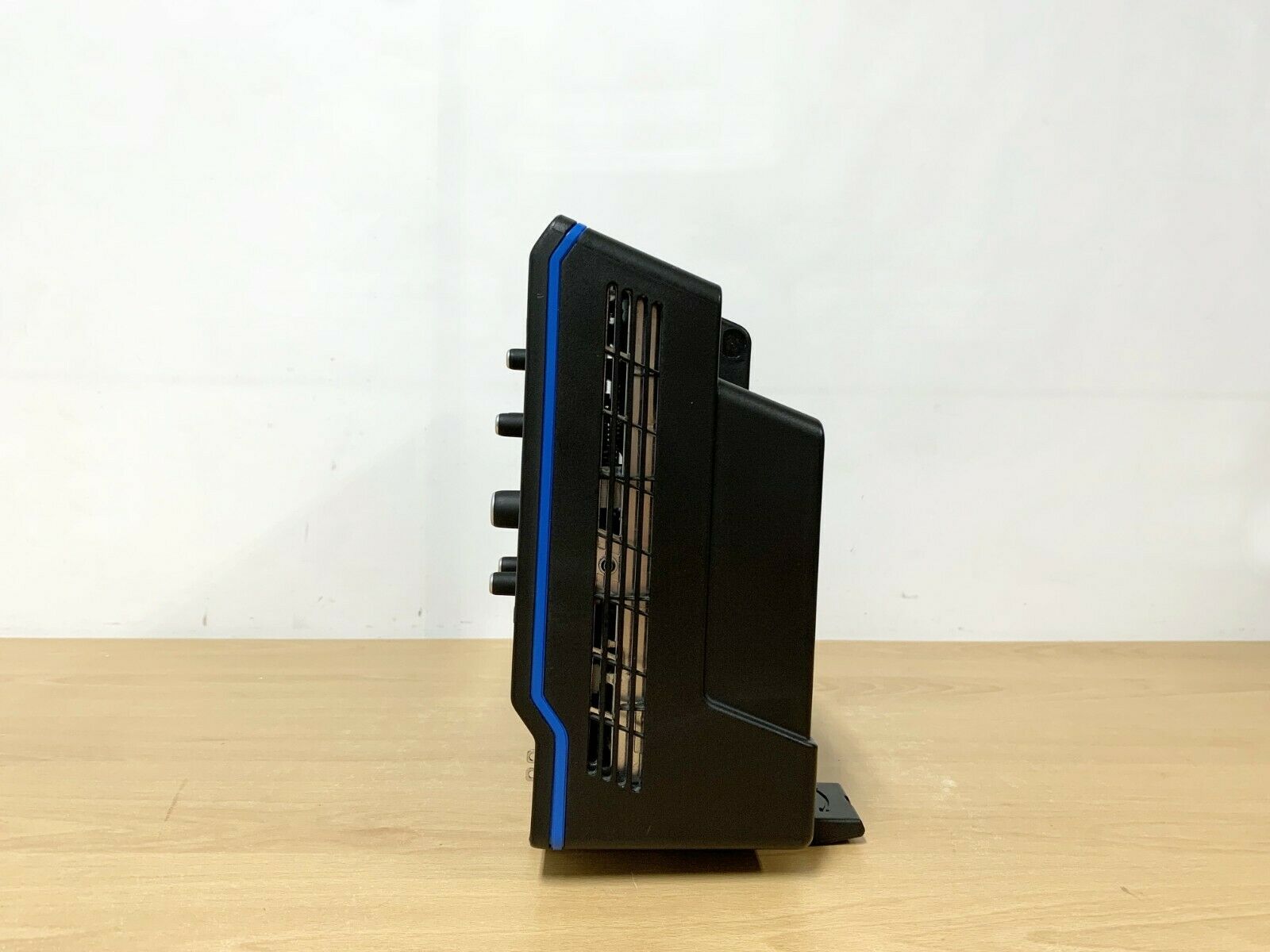

Цифровой запоминающий осциллограф LeCroy WS3054

Цифровой запоминающий осциллограф LeCroy WaveSurfer 3054 (WS3054) представляет собой современный измерительный прибор, сочетающий высокую производительность, интуитивно понятный сенсорный интерфейс и широкий спектр аналитических возможностей, востребованных в разработке и отладке сложных электронных систем. Эта модель обладает четырьмя аналоговыми каналами с полосой пропускания до 500 МГц и частотой дискретизации до 4 Гвыб/с на канал, что позволяет с высокой точностью захватывать и анализировать быстроизменяющиеся сигналы, включая импульсные переходы, выбросы, короткие сигналы и редкие аномалии.

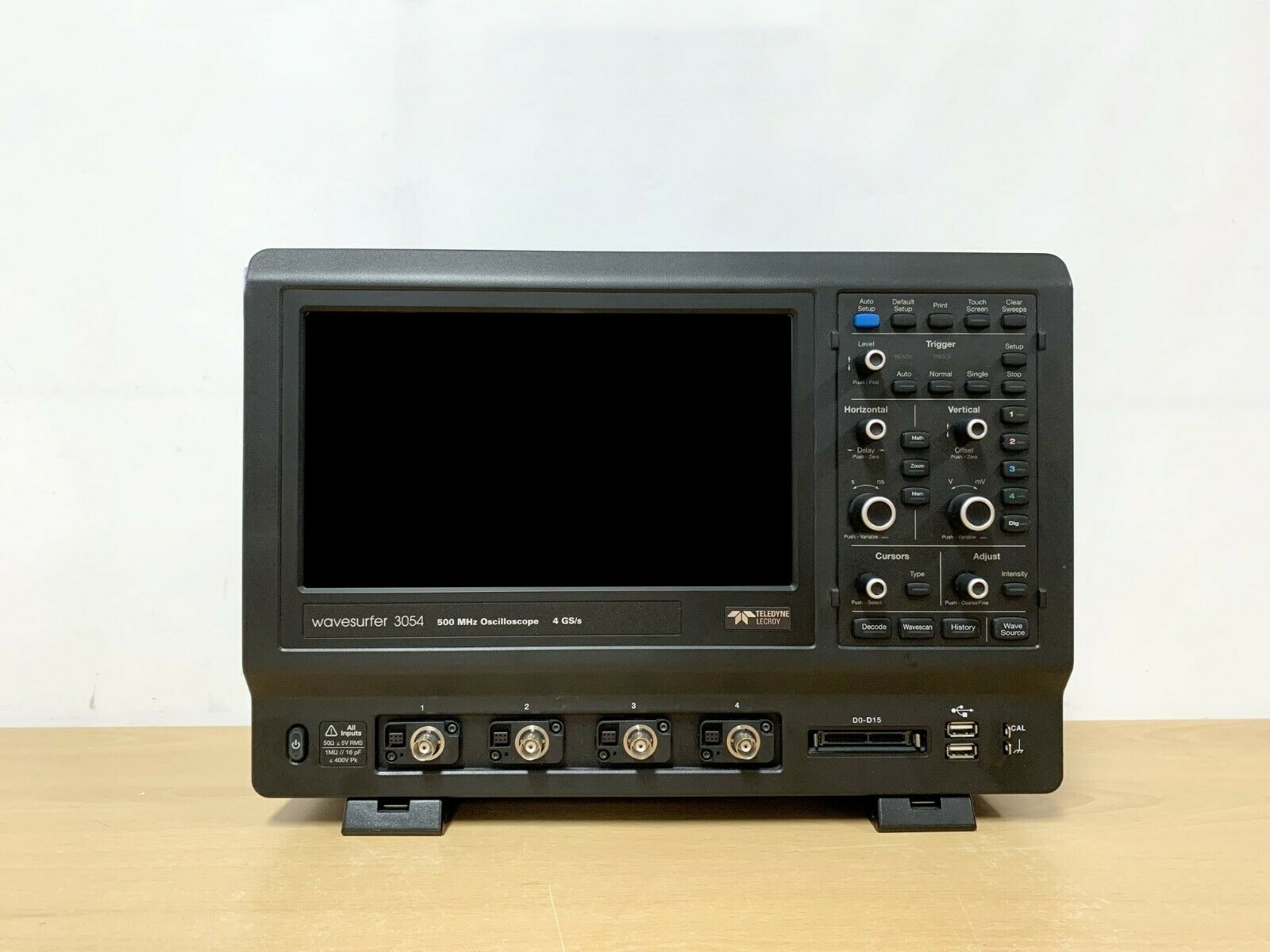

Благодаря использованию 8-битного аналого-цифрового преобразования и глубокой памяти (до 10 Мбайт на канал), осциллограф способен захватывать длительные фрагменты сигнала без потери временного разрешения. Сенсорный дисплей с диагональю 25,6 см обеспечивает комфортную работу с интерфейсом MAUI, специально разработанным для максимально простой и быстрой навигации, управления измерениями и документирования результатов. Все элементы управления доступны непосредственно через экран: пользователь может масштабировать, перемещать, выделять и измерять сигналы простыми прикосновениями.

Модель WS3054 оснащена уникальной функцией WaveScan, которая позволяет производить постфактум анализ длинных записей и находить сигнальные аномалии, недоступные для аппаратной синхронизации. Также в приборе реализован режим History, сохраняющий до 256 000 осциллограмм для последующего анализа, что особенно полезно при работе с неустойчивыми или спорадически возникающими событиями. Режим сегментированной развертки позволяет эффективно использовать память, разделяя её на логически обособленные фрагменты при повторяющихся триггерах.

Осциллограф поддерживает автоматическое измерение более двух десятков параметров сигнала, включая частоту, амплитуду, длительность импульсов, время нарастания, спада и многие другие. Имеются встроенные математические функции, включая БПФ, фильтрацию, интегрирование, дифференцирование и возможность составления «функций от функций». При необходимости все измерения сопровождаются статистикой и трендовыми графиками, что даёт представление о динамике изменения параметров сигнала во времени.

Одним из ключевых преимуществ WS3054 является расширенная система синхронизации с возможностью запуска по фронтам, импульсам, состояниям, длительности, раптам, качеству сигнала, а также по цифровым шаблонам и протоколам I2C, SPI, UART/RS-232. Декодирование последовательных шин отображается непосредственно поверх сигнала с цветовой дифференциацией и поясняющей таблицей, которая позволяет быстро перемещаться к интересующим участкам.

Благодаря встроенному функциональному генератору (опционально) пользователь может формировать различные типы тестовых сигналов — от синуса до импульсов, с частотой до 25 МГц, не прибегая к дополнительному оборудованию. Поддержка логического анализатора на 16 цифровых каналов делает прибор полноценным смешанным осциллографом, позволяя одновременно захватывать и сопоставлять аналоговые и цифровые сигналы.

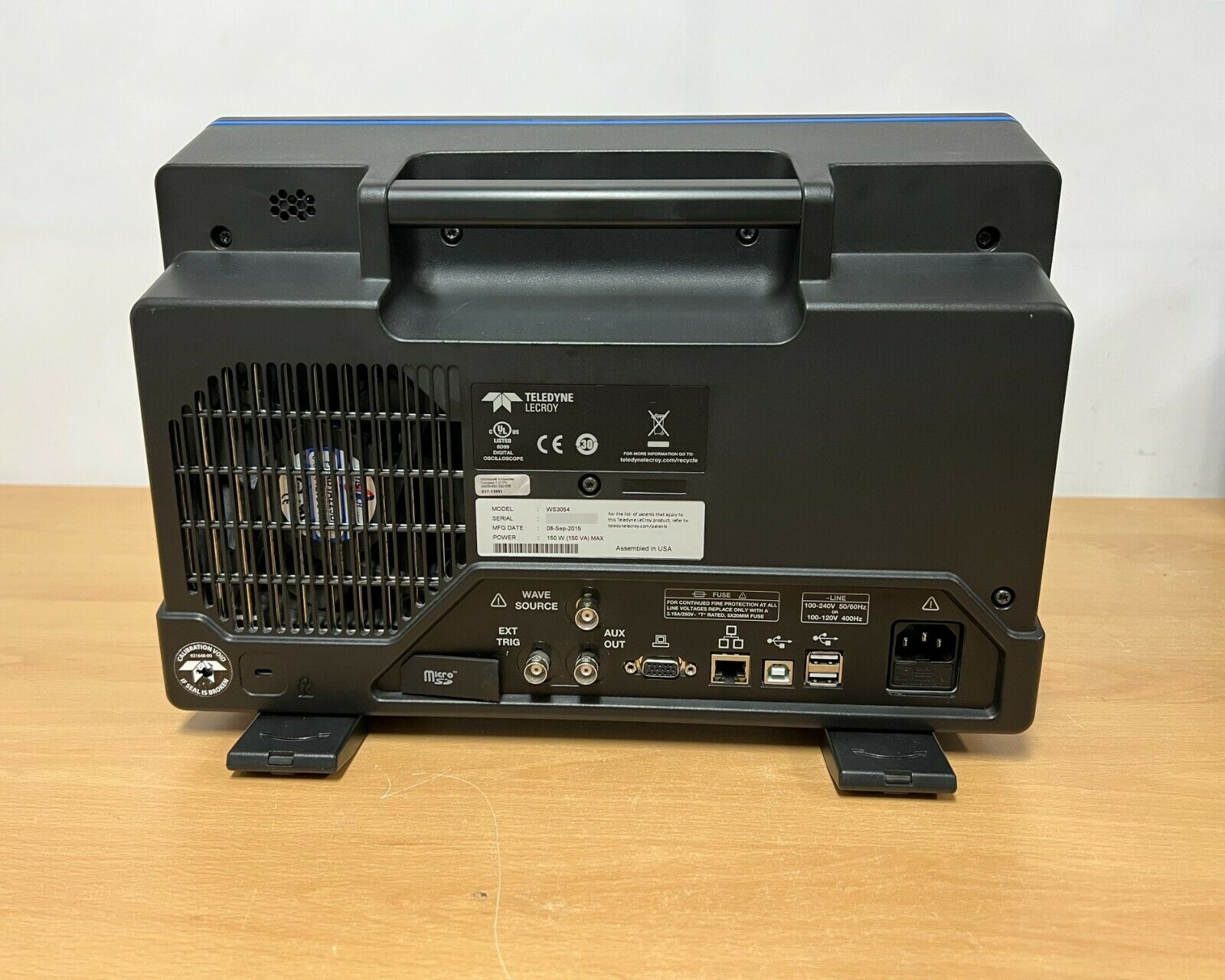

Поддерживаются современные интерфейсы подключения: USB, LAN, VGA, а также опциональный GPIB. Для документирования и передачи данных предусмотрена функция LabNotebook, сохраняющая осциллограммы, измерения и настройки одним нажатием. Программное обеспечение WaveStudio позволяет производить анализ и оформление отчётов на ПК в автономном режиме.
