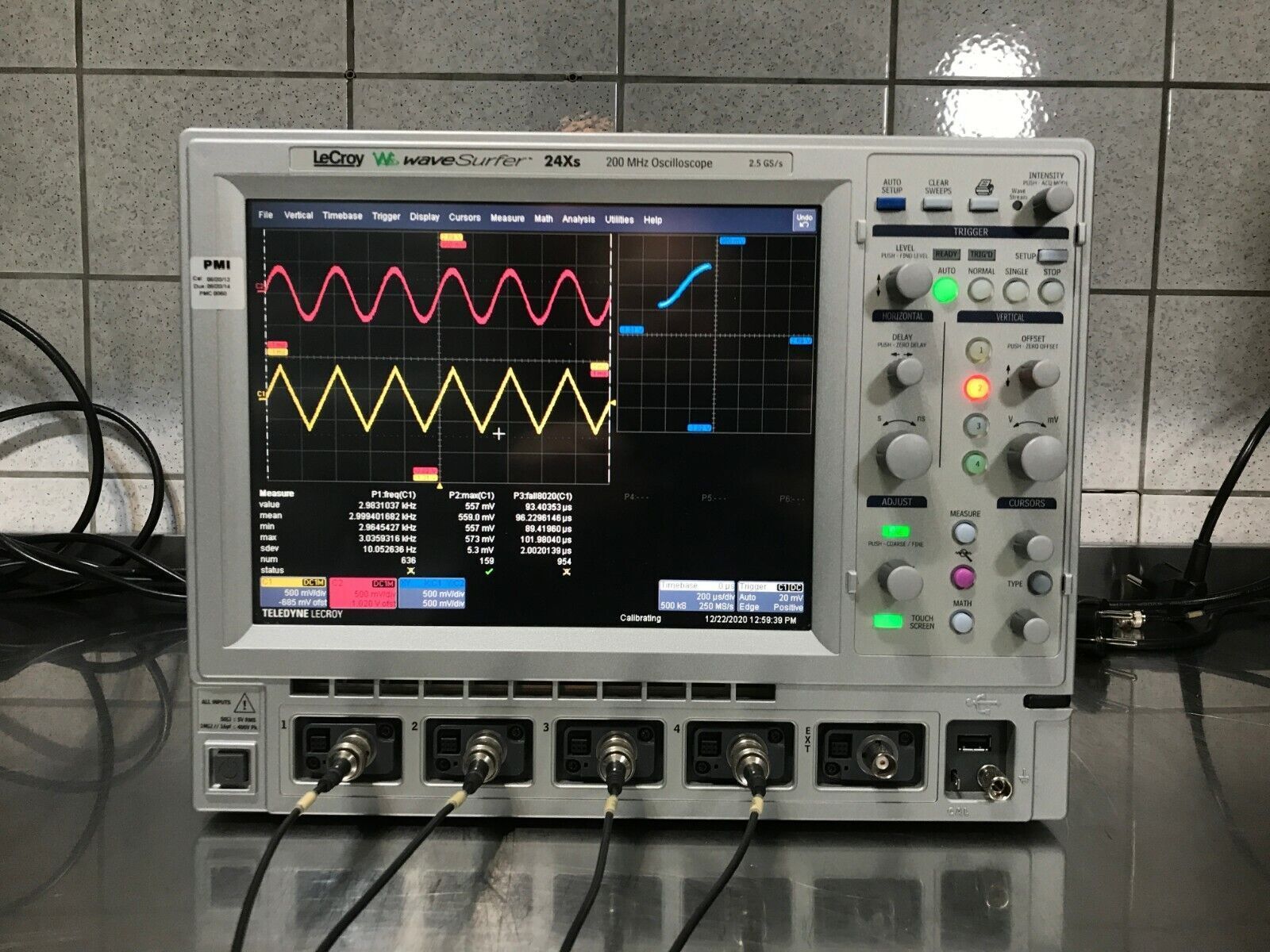

Осциллограф цифровой WaveSurfer 24Xs
WaveSurfer 24Xs представляет собой высокоэффективный цифровой запоминающий осциллограф, разработанный для инженеров, которым необходима точность и универсальность в компактном форм-факторе. Он оснащён четырьмя аналоговыми каналами с полосой пропускания 200 МГц и частотой дискретизации до 2,5 Гвыб/с на каждый канал, что позволяет выполнять детализированный анализ как аналоговых, так и цифровых сигналов.
Устройство построено на «открытой» платформе с операционной системой Windows XP, что обеспечивает гибкость интеграции в различные измерительные комплексы и поддержку пользовательского ПО. Сенсорный 10-дюймовый TFT-дисплей с прилагаемым стилусом упрощает управление функциями прибора и анализ осциллограмм.
Осциллограф использует технологию WaveStream™, обеспечивающую высокую скорость обновления экрана и плавное отображение сигналов, а также уникальную функцию поиска аномалий WaveScan™, которая способна анализировать длинные записи по 18 различным условиям — мощный инструмент для отладки сложных схем.
Встроенные функции включают автоматические и курсорные измерения, математическую обработку сигналов, тестирование масок электросвязи и интеллектуальную систему синхронизации. Дополнительно доступны опции декодирования последовательных протоколов (CAN, I2C, SPI, RS-232), что делает прибор особенно полезным для анализа встроенных систем.
WaveSurfer 24Xs поддерживает подключение внешнего логического анализатора MS-32 и специализированных пробников LeCroy, позволяя расширить возможности исследования до смешанных сигналов. Благодаря своим характеристикам и продвинутому функционалу, этот осциллограф идеально подходит как для повседневных измерений, так и для глубокого анализа цифровой электроники.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
- Количество каналов: 4
- Полосы пропускания: 200 МГц
- Частота дискретизации 2,5 ГГц на каждый канал
- Объем памяти на канал 2,5 Мб (опция 10 Мб)
- Большая скорость обновления экрана – технология WaveStream ™
- Режим поиска аномалий в длинной записи по 18 условиям - WaveScan™
- Авто- и курсорные измерения, функции математического анализа
- Интеллектуальная система синхронизации
- Опции синхронизации и декодирования сигналов шин CAN, I2C, SPI, RS-232
- Поддержка аппаратных опций: логического анализатора MS-32 и пробников LeCroy
- Опция тестирования масок электросвязи
- «Открытая» платформа на базе ОС WIN XP
- Большой цветной сенсорный TFT дисплей (26 см), прилагаемое стило, малые габариты
- Осциллограф цифровой запоминающий
- 1:10; 10 МОм пассивный пробник
- Руководство по эксплуатации
- Защитная крышка передней панели
- Кабель питания
