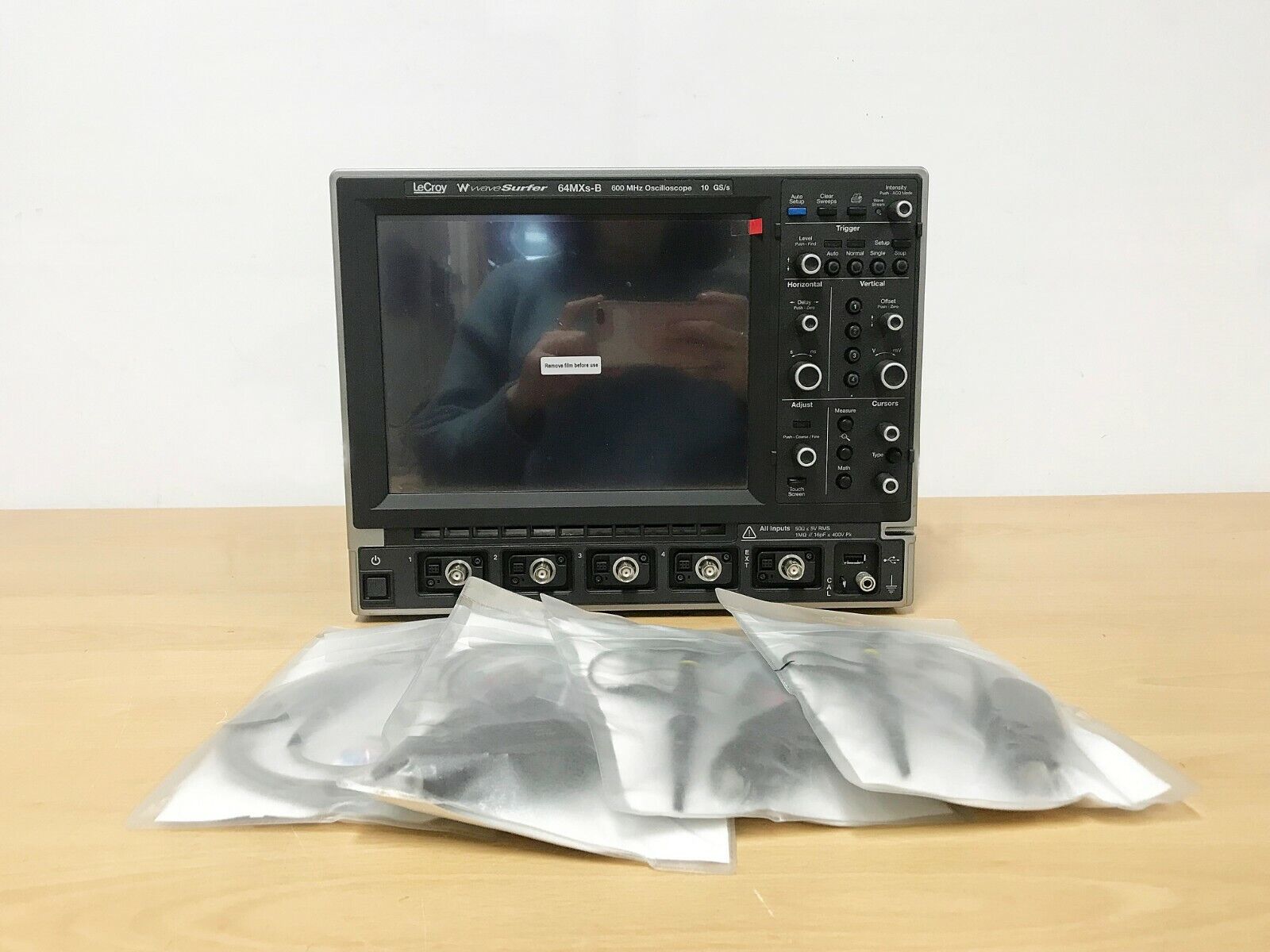

Цифровой осциллограф LeCroy WS 64MXs-B
Цифровые осциллографы LeCroy WaveSurfer 44MXs-B и 64MXs-B относятся к серии приборов среднего и высокого класса, ориентированных на разработку, отладку и исследование сложных аналоговых и цифровых сигналов. Обе модели объединяют высокую производительность, интуитивно понятный интерфейс и широкий набор функций для анализа и визуализации.
Осциллограф WaveSurfer 44MXs-B имеет четыре аналоговых канала, полосу пропускания 400 МГц и частоту дискретизации до 5 Гвыб/с, а при объединении каналов — до 10 Гвыб/с. Это обеспечивает точную фиксацию фронтов сигналов и уверенное воспроизведение переходных процессов. Глубина памяти составляет 12,5 миллионов точек на канал, с возможностью удвоения при межканальном объединении. Устройство поддерживает технологии ускоренного отображения, включая режим WaveStream, который позволяет видеть сигналы с визуализацией уровня интенсивности — аналогично люминесцентному следу аналоговых осциллографов. Модель оснащена сенсорным экраном с диагональю 10,4 дюйма, обеспечивающим удобное управление функциями прибора.

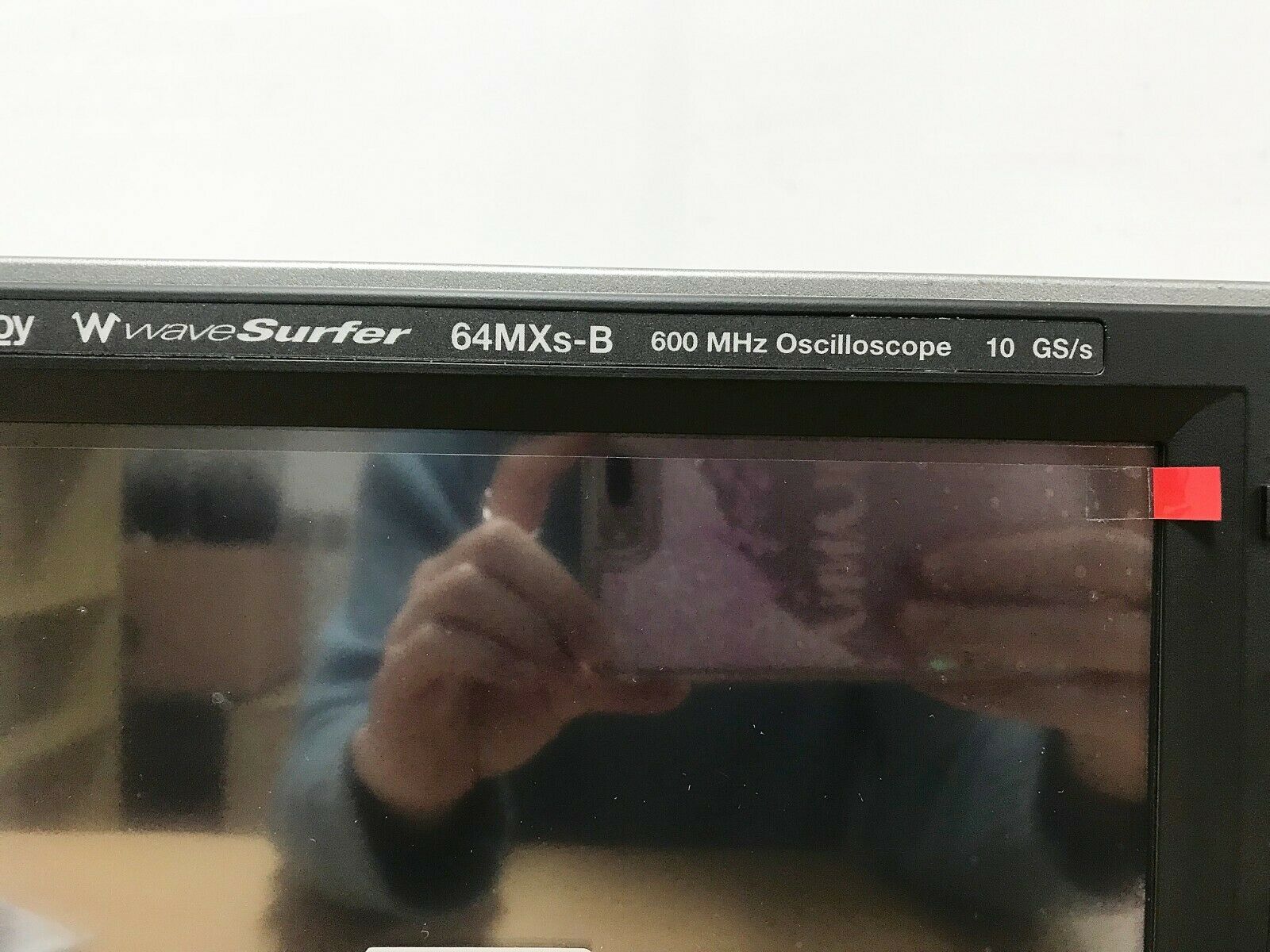

Модель 64MXs-B по основным параметрам близка к 44MXs-B, но отличается более широкой полосой пропускания — до 600 МГц, что позволяет применять прибор для измерения и анализа более высокочастотных сигналов. Остальные характеристики идентичны: четыре аналоговых канала, частота дискретизации до 10 Гвыб/с, память 12,5/25 млн точек, наличие цветного сенсорного дисплея, удобное меню и поддержка анализа последовательных шин.
Обе модели могут быть расширены до MSO-версий, включающих 18 цифровых каналов с частотой дискретизации до 1 Гвыб/с. Это даёт возможность одновременного анализа аналоговых и цифровых сигналов, с синхронным триггерингом и полной функциональностью логического анализатора. Также доступны опции протокольного триггера и декодирования для интерфейсов I2C, SPI, UART, CAN, LIN, FlexRay, USB и других.
Инструментарий включает в себя функции автоматических измерений, расчётов, математической обработки сигналов, отображения гистограмм и статистики. Для документирования и обмена результатами предусмотрена система LabNotebook, позволяющая сохранять осциллограммы, параметры измерений и настройки одним нажатием.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
600 МГц |
|
Частота дискретизации
|
10 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
| Параметр | Значения |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…600 МГц |
| Время нарастания | 525 пс |
| Ограничение полосы | 20, 200 МГц |
| Коэффициент отклонения (Коткл.) | Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 1.5 % |
| Входной импеданс | 1 МОм / 16 пФ или 50 Ом |
| Макс. входное напряжение | 5 В ср. кв. (на нагрузке 50 Ом); 400 В макс. (на нагрузке 1 МОм) |
| Математика | 5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 200 пс/дел…1000 с/дел |
| Погрешность установки Кразв. | ± 0,001 % |
| Режимы работы | Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка |
| Синхронизация | |
| Источники синхросигнала | Любой входной канал, сеть, внешний, внешний/10 |
| Режимы запуска развертки | Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000) |
| Стандартные виды синхронизации | по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (11 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) | 5 ГГц (10 ГГц при объед. ) |
| Эквивалентная частота дискретизации | 50 ГГц (периодический сигнал) |
| Интерполяция | Линейная, Sin X / X |
| Длина записи (стандартно) | 12,5 Мб на канал (25 Мб на канал) |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск |
| Автоматические измерения | |
| Количество параметров | 24 измерения |
| Режим отображения | До 6 измерений одновременно с отображением статистики |
| Режим Wave Stream | |
| Яркость свечения | 256 уровней яркости |
| Количество каналов | 4 канала одновременно |
| Макс. частота дискретизации | как для частоты дискретизации в реальном времени |
| Скорость обновления | до 22000 осциллограмм в секунду |
| Общие данные | |

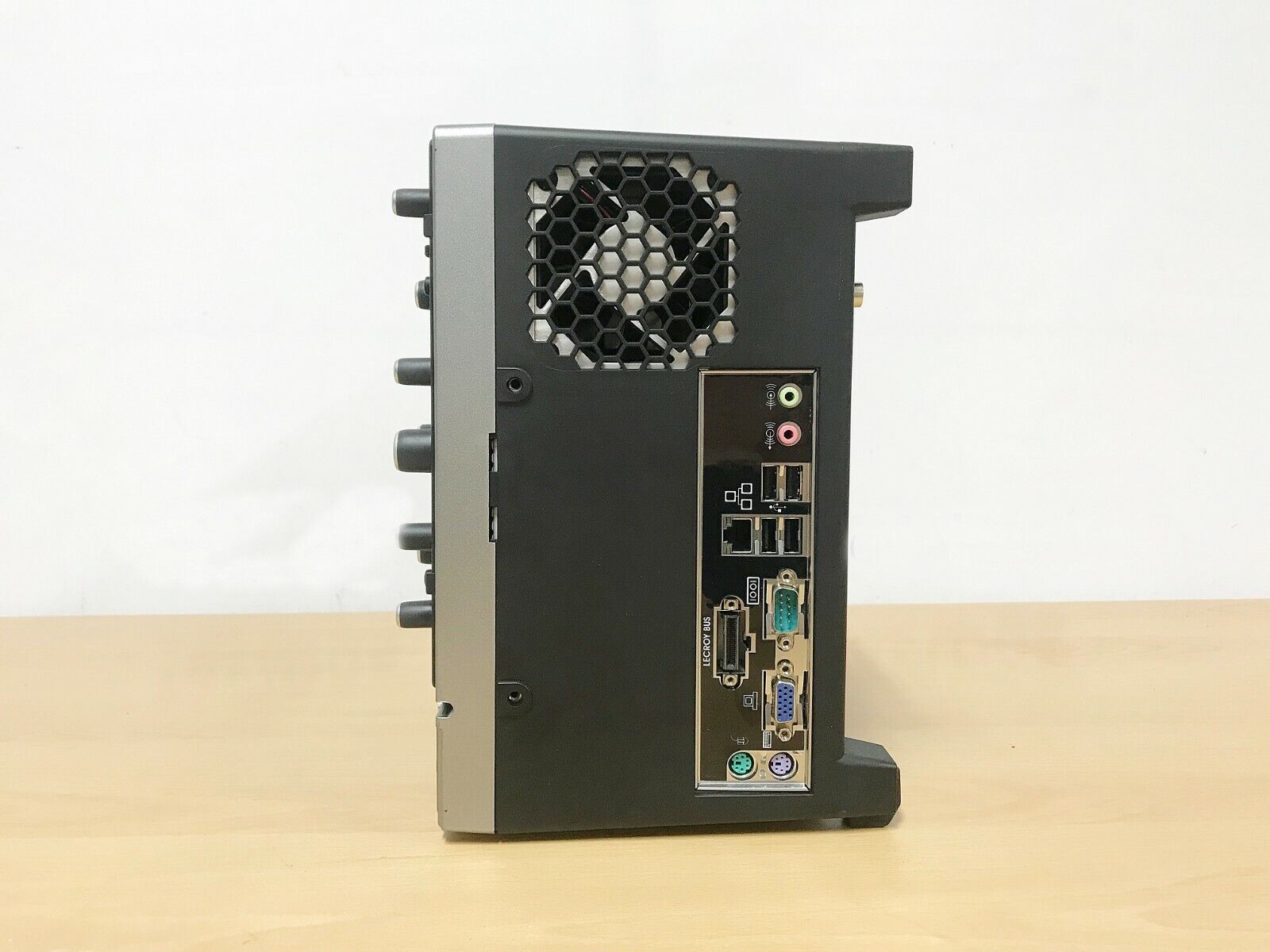

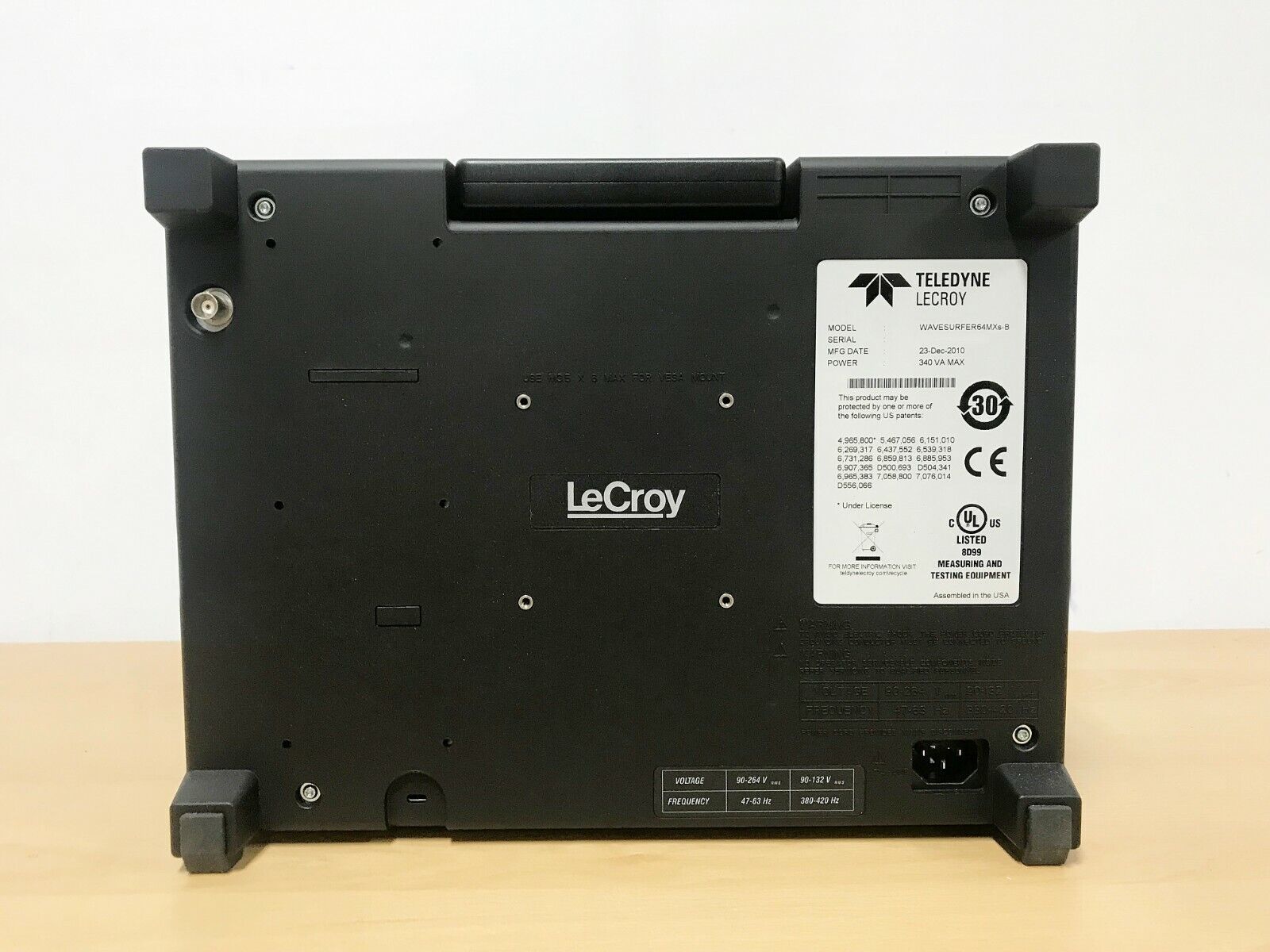

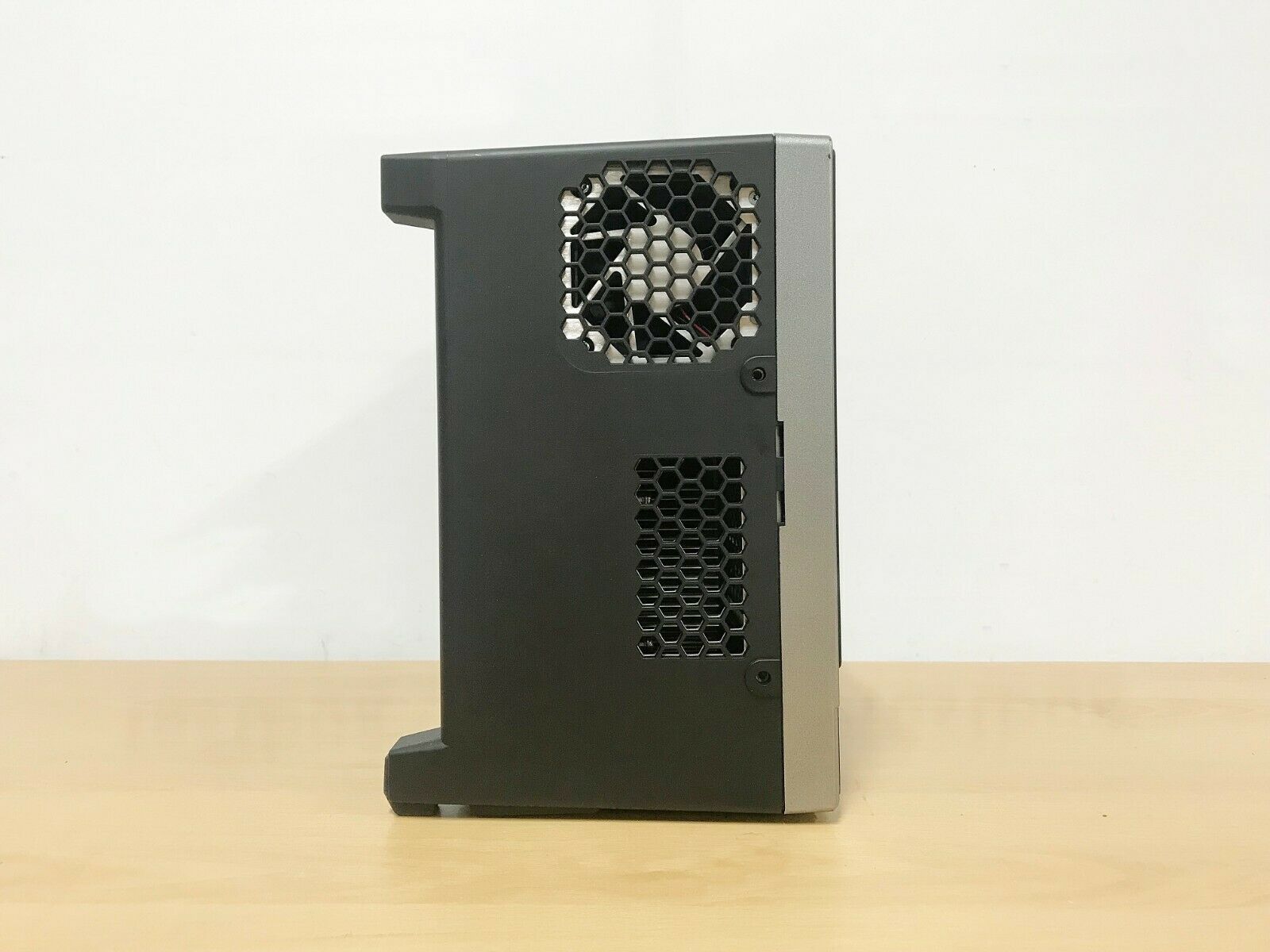

| Интерфейсы | Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB |
| ЖК-дисплей | TFT сенсорный экран 26 см, SVGA 800×600 точек |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 260×340×152 мм |
| Масса | 7,2 кг |
