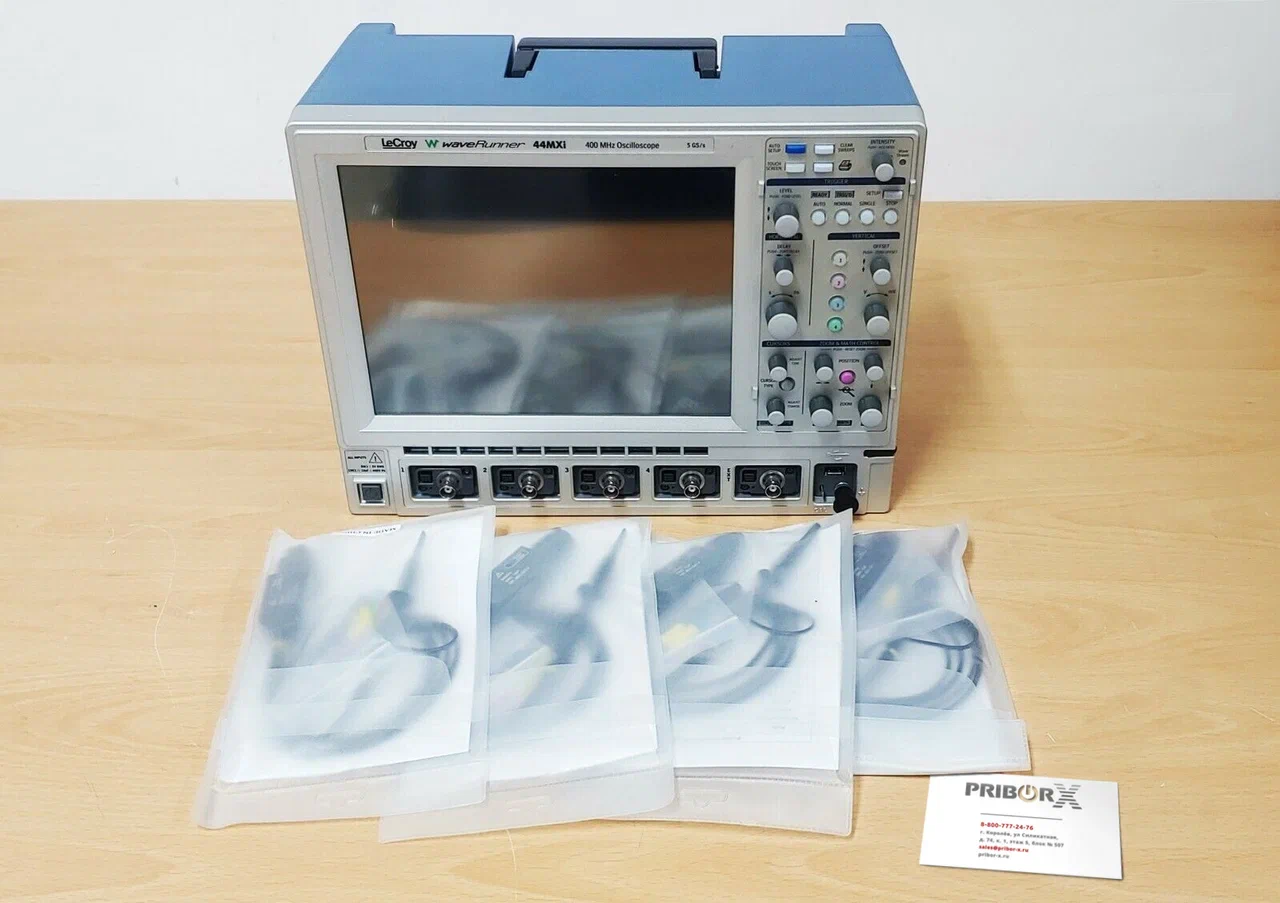

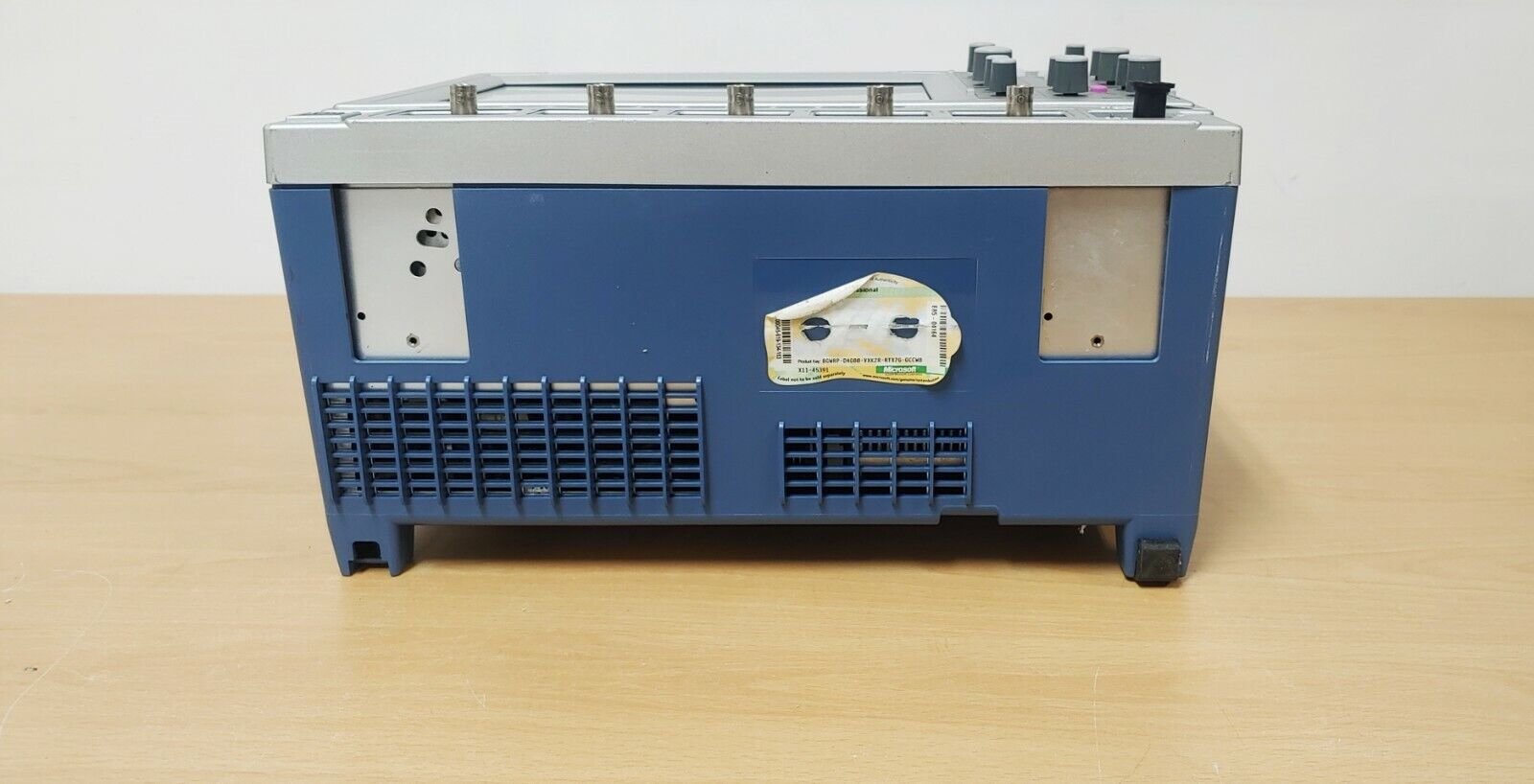

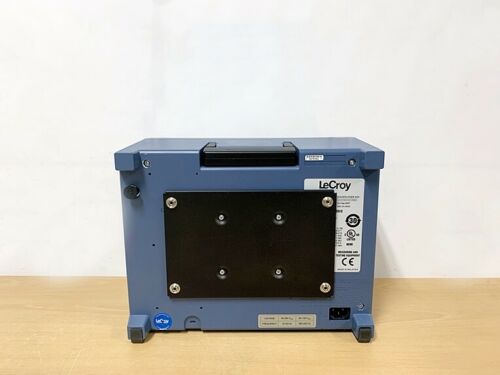

Осциллограф LeCroy 44MXi
Осциллограф LeCroy WaveRunner 44MXi предназначен для высокоточного анализа аналоговых и цифровых сигналов в широком диапазоне частот. Он оснащён четырьмя входными каналами и способен работать с аналоговой полосой пропускания 400 МГц, что делает его подходящим для задач диагностики, отладки и верификации сложных схем. Прибор обеспечивает однократную частоту дискретизации до 5 Гвыб/с на канал, а в режиме чередования достигается до 10 Гвыб/с. Кроме того, в режиме случайного межсигнального сэмплирования возможна частота до 200 Гвыб/с, что позволяет детально исследовать повторяющиеся сигналы и короткие импульсы.
Глубина записи составляет 12,5 мегавыборок на канал и увеличивается до 25 мегавыборок при объединении каналов. Это обеспечивает длительное наблюдение за сигналом при высокой скорости дискретизации без потери данных. Вертикальное разрешение 8 бит и широкий диапазон чувствительности от 2 мВ/дел до 10 В/дел позволяют точно регистрировать как слабые, так и мощные сигналы. Стандартная точность вертикального усиления составляет ±1%, что гарантирует достоверность измерений.

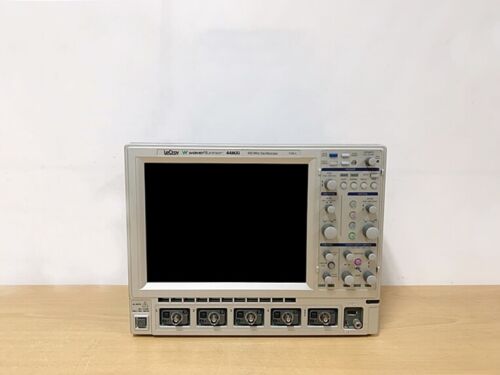

Прибор оснащён цветным сенсорным дисплеем диагональю 10,4 дюйма с разрешением 800×600 точек, что обеспечивает комфортную визуализацию сложных форм сигналов и удобное управление функциями. В числе доступных режимов временной развёртки — реальный, RIS и Roll, а также продвинутые режимы масштабирования и анализа.
WaveRunner 44MXi поддерживает широкий спектр типов запуска, включая по фронту, длительности, логике, интервалу, перепаду, видео (включая HDTV), а также запуски с квалификацией по состоянию или фронту. Помимо этого, в осциллограф встроены функции SMART-триггеров, обеспечивающие расширенные возможности по изоляции и фиксации событий.
Прибор также предлагает развитые средства математической обработки: он поддерживает до четырёх независимых математических функций, построенных из набора стандартных и пользовательских операций, включая БПФ на длинных захватах, статистику, тренды и графики распределений. Благодаря этим возможностям пользователь может выполнять не только мгновенный анализ параметров сигнала, но и прослеживать их изменения на протяжении времени.
Функция WaveScan позволяет выполнять постобработку и поиск аномалий в больших массивах данных, что невозможно при использовании только аппаратных триггеров. Это даёт возможность выделять редкие или случайные события на фоне стабильной сигнальной активности. Для удобства документирования измерений доступна встроенная функция LabNotebook, которая позволяет сохранять параметры, формы сигнала и создавать отчёты с аннотациями прямо с экрана прибора.
Опционально осциллограф поддерживает декодирование и запуск по цифровым протоколам, включая I2C, SPI, UART, RS-232, CAN, LIN и FlexRay, что делает его особенно полезным при отладке встроенных систем. Также возможна модернизация в смешанный осциллограф с добавлением цифровых каналов. Инструментальные и программные возможности LeCroy WaveRunner 44MXi делают его универсальным решением для разработчиков, инженеров по тестированию и специалистов в области встроенной электроники.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
400 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, SVGA |
|
Канал вертикального отклонения |
|
|
Полоса пропускания |
400 МГц |
|
Время нарастания |
875 пс |
|
Количество каналов |
4 |
|
Ограничение полосы пропускания |
20 МГц, 200 МГц |
|
Входное сопротивление |
50 Ом; 1 МОм//16 пФ |
|
Виды входа |
1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый |
|
Максимальное входное напряжение |
50 Ом: 5 В; 1 МОм: 400 В (переменное напряжение < 5 кГц + постоянная составляющая) 50 Ом: 5 В; 1 МОм: 250 В (переменное напряжение < 10 кГц + постоянная составляющая) |
|
Вертикальное разрешение АЦП |
8 бит; до 11 бит при включении расширенного разрешения |
|
Чувствительность |
50 Ом:2 мВ – 1 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ – 10 В/деление |
|
Погрешность коэффициента отклонения на постоянном токе |
±1,5 % от полной шкалы |
|
Канал горизонтального отклонения |
|
|
Опорный генератор |
Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу |
|
Коэффициент развертки |
реальное время 20 пс/дел – 1000 с/дел; самописец 500 мкс/дел – 1000 с/дел |
|
Погрешность измерения временных интервалов |
<(5х10-6 x измеренное значение) |
|
Сбор информации |
|
|
Частота дискретизации на каждый канал в режиме реального времени |
5 ГГц |
|
Частота дискретизации при объединении 2 каналов |
5 ГГц |
|
Эквивалентная частота дискретизации |
200 ГГц |
|
Внутренняя память на канал |
4 канала / 2 канала |
|
Стандартная длинна памяти |
12,5/25 Мб |
|
Сегментированная память |
10000 сегментов |
|
Система синхронизации |
|
|
Режимы запуска |
автоматический, ждущий, однократный |
|
Источник синхронизации |
один из каналов, внешняя х10, 1:1, 1:10, от сети |
|
Вид входа |
50 Ом: открытый; 1 МОм: открытый, закрытый, ВЧ и НЧ фильтры |
|
Предзапуск |
0–100% экрана |
|
Послезапуск |
0–10000 точек |
|
Задержка запуска |
до 20 с или от 1 до 99999999 событий |
|
Диапазон внутренней синхронизации |
±4,1 делений |
|
Основные режимы синхронизации |
|
|
По фронту |
Развертка запускается по положительному, отрицательному фронту или по любому фронту, который происходит раньше или по параметрам окна запуска |
|
ТВ синхронизация |
Развертка запускается по заданным параметрам ТВ сигнала систем PAL NTSC (строка или поле) частота кадров 50 или 60; параметрам телевидения высокой четкости (ТВЧ 720p, 1080i, 1080p); частота кадров 25, 30, 50 или 60; чередование строк (1:1, 2:1, 4:1,8:1) |
|
Интеллектуальные виды синхронизации |
Синхронизация по длительности импульса Синхронизация по сбою Ожидающая По интервалу По состоянию По качеству По логическим условиям Рантовая ТВ-синхронизация |
|
Режим WaveStream |
|
|
Яркость свечения |
Настраивается с передней панели |
|
Количество каналов |
4 канала одновременно |
|
Максимальная частота дискретизации |
Аналогично максимальной частоте дискретизации конкретного типа осциллографа |
|
Скорость обновления |
До 8000 осциллограмм/секунду |
|
Режимы обработки входных данных |
|
|
Усреднение |
До 1 миллиона разверток при накапливающем или непрерывном усреднении |
|
Увеличенное разрешение |
От 8,5 до 11 бит |
|
Интерполяция |
Линейная, sinx/x |
|
Огибающая |
Среднее значение, максимальное или минимальное по 1 миллиону разверток |
|
Автоматическая установка |
|
|
Автоустановка |
Автоматическая установка развертки, отклонения и режима синхронизации для отображения различных периодических сигналов |
|
Центрирование сигнала по вертикали |
Автоматически устанавливает вертикальную чувствительность и смещение для выбранного канала для отображения осциллограммы в максимальном динамическом диапазоне |
|
Пробники |
|
|
Пробники |
В качестве опции поставляются различные виды активных и пассивных пробников, стандартный пробник РР008 |
|
Виды пробников |
Автоматическое обнаружение и поддержка различных совместимых пробников; поддержка SMA и BNC разъемов |
|
Коэффициент калибровки пробника |
Выбирается автоматически или вручную в зависимости от используемого пробника |
|
Цветной дисплей |
|
|
Тип |
Цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см |
|
Разрешение |
SVGA; 800Х600 |
|
Массо-габаритные размеры |
|
|
Длина Х высота Х ширина |
260 Х 340 Х 152 мм |
|
Масса |
6,8 кг |
