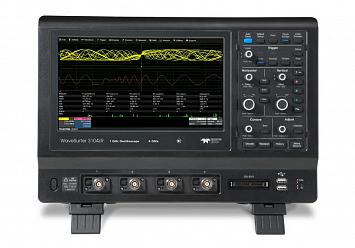

Осциллограф WaveSurfer 3054zR с опцией WS3K-FG
Осциллограф WaveSurfer 3054zR от компании Teledyne LeCroy представляет собой мощный инструмент для анализа аналоговых и цифровых сигналов с полосой пропускания до 500 МГц. Эта модель относится к серии цифровых запоминающих осциллографов WaveSurfer 3000zR и предлагает сочетание высокой точности, расширенного набора функций и удобного сенсорного интерфейса MAUI, специально разработанного для интуитивного управления. Устройство оснащено четырьмя аналоговыми каналами, вертикальным разрешением 8 бит и частотой дискретизации до 4 ГГц при объединении каналов. Объём памяти составляет до 10 МБ на каждый канал или 20 МБ в режиме объединения, что позволяет захватывать длительные и сложные сигналы с высокой детализацией.
WaveSurfer 3054zR особенно эффективен при поиске и анализе редких или кратковременных аномалий благодаря функции сегментированной записи, режиму истории и встроенной системе WaveScan, способной выполнять быстрый поиск по двадцати различным условиям. Эти инструменты делают осциллограф незаменимым в задачах отладки цифровой электроники и встроенных систем. Прибор поддерживает автоматические измерения с возможностью одновременного отображения до шести параметров, статистикой и построением гистограмм, а также обладает встроенными средствами математического анализа, включая быстрое преобразование Фурье и возможность двойного математического расчёта.
Конфигурация WaveSurfer 3054zR с установленной опцией WS3K-FG превращает прибор в универсальную измерительную платформу. Опция включает встроенный функциональный генератор, способный формировать сигналы с максимальной частотой до 25 МГц. Генератор поддерживает синусоиды, прямоугольные импульсы, пилу, шум, постоянное напряжение и произвольные формы (ARB), что особенно удобно при моделировании сигналов и возбуждении исследуемых схем. Благодаря высокому разрешению ЦАП (14 бит) и встроенной системе управления, пользователю доступна точная настройка параметров генерации непосредственно с экрана осциллографа, без необходимости подключения внешних устройств.
Дополнительно к этой модели доступны следующие опции, расширяющие функциональность прибора. Мягкая сумка WS3K-SOFTCASE обеспечивает защиту и удобство транспортировки. Комплект WS3K-RACK позволяет установить осциллограф в стойку. Модуль WS3K-MSO добавляет 16 цифровых каналов, превращая осциллограф в полноценный прибор для анализа смешанных сигналов. Программный пакет WS3K-EMB предоставляет возможность синхронизации и декодирования протоколов I2C, SPI, UART и RS-232, а WS3K-AUTO — протоколов CAN и LIN. Для аудиосистем предусмотрена опция WS3K-Audiobus TD, включающая поддержку I2S, LJ и RJ. Анализ шин FlexRay возможен при установке WS3K-FlexRaybus TD. Кроме того, с помощью WS3K-PWR можно выполнять измерения и анализ параметров электрической мощности, что важно в задачах энергетики и питания.
Характеристики
|
? Стоимость поверки оборудования
Поверка
|
7000 |
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Объём памяти
|
20 МБ |
|
Интерфейсы
|
USB, LAN |
|
АЦП (бит)
|
8 |
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 500 МГц |
| Максимальная частота дискретизации | 4 ГГц |
| Максимальный объем памяти | 20 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | предустановлена опция функционального генератора до 25 МГц. Режим WaveScan |
| Интерфейс | USB, LAN, опция GPIB |
| Дисплей | TFT емкостной сенсорный, диагональ 25.6 см, разрешение 1024×600 |
| Масса (кг) | 4.8 |
