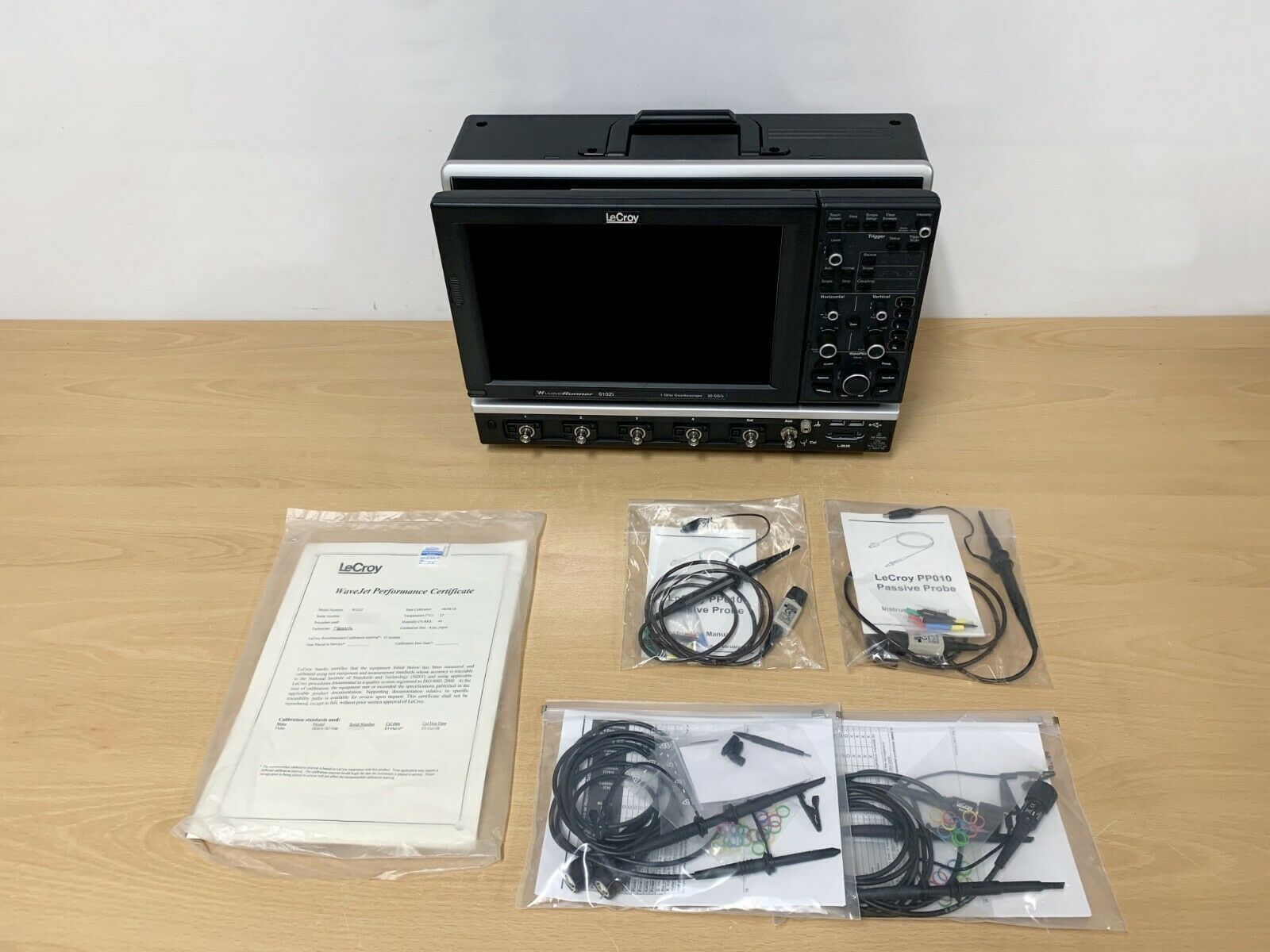

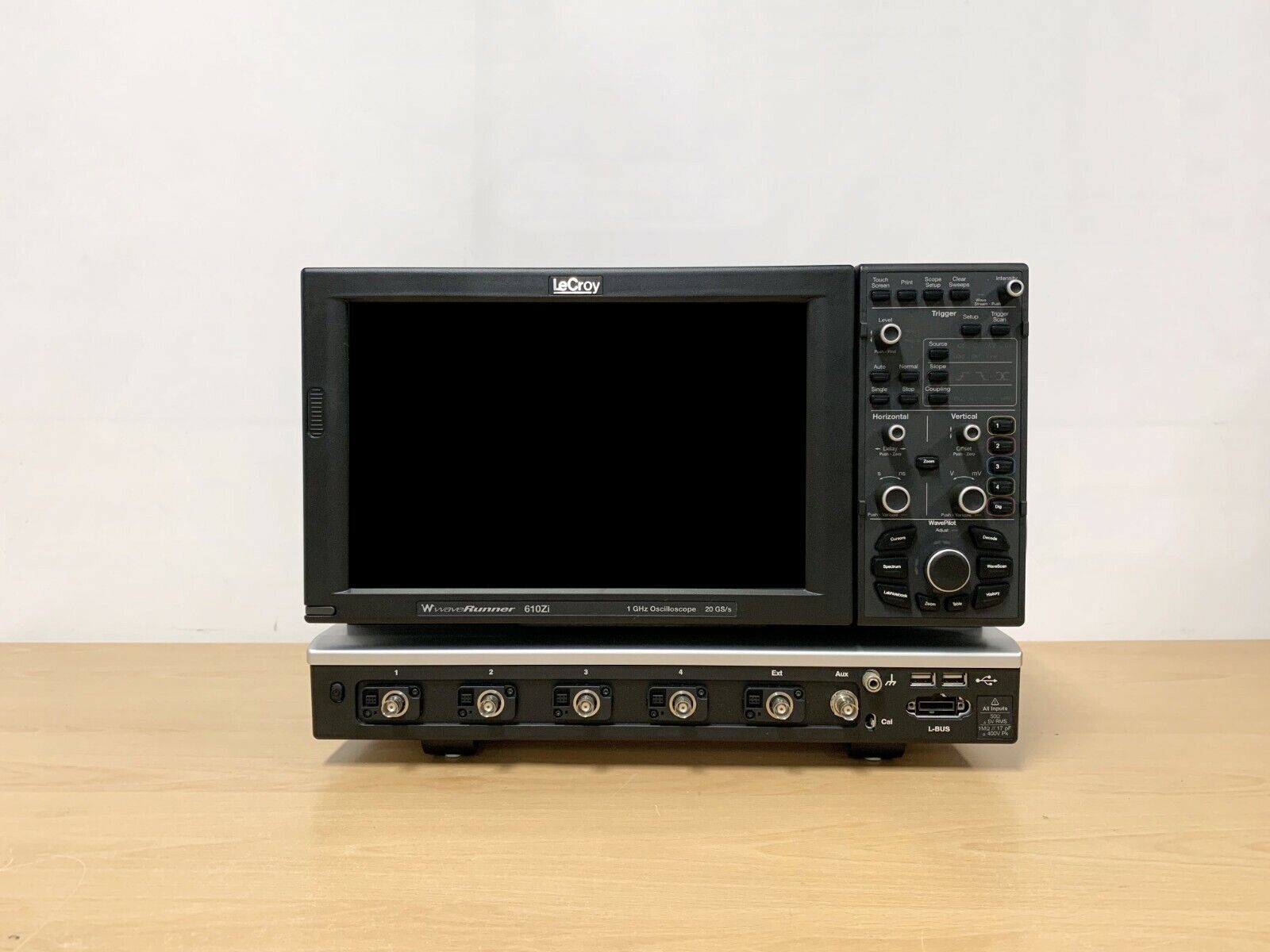

Осциллограф цифровой запоминающий LeCroy WR 610Zi
Цифровой запоминающий осциллограф LeCroy WR 610Zi представляет собой мощный инструмент для инженеров и исследователей, которым необходимы высочайшая точность, производительность и функциональность при анализе электронных сигналов. С четырьмя каналами и полосой пропускания 1 ГГц, этот осциллограф обеспечивает частоту дискретизации до 20 Гвыб/с на канал, а при объединении каналов — до 40 Гвыб/с, что делает его идеальным решением для захвата и исследования высокоскоростных переходных процессов.
Память на канал составляет 16 Мб (или 32 Мб при объединении), с возможностью расширения до 64/128 Мб соответственно. Благодаря использованию инновационной технологии X-Stream II, прибор способен обрабатывать до 750000 осциллограмм в секунду, что значительно повышает скорость анализа сигналов и ускоряет отладку сложных систем.
Встроенные интеллектуальные возможности, такие как WaveScan, позволяют автоматически искать аномалии в длинных последовательностях данных по 18 различным условиям. Поддерживаются как автоматические, так и курсорные измерения, включая широкий спектр математических функций и инструментов анализа джиттера (JITKIT), а также пользовательский интерфейс разработки XDEV, что делает WR 610Zi особенно гибким при создании кастомных приложений.
Осциллограф оснащён расширенной системой синхронизации, включая опции декодирования цифровых шин: CAN, I2C, SPI, FlexRay, SATA, PCIe, USB 2.0 и других. Это позволяет анализировать протоколы передачи данных без использования дополнительных внешних модулей.
LeCroy WR 610Zi легко интегрируется с популярными инженерными пакетами, такими как MathCad, MatLab и Excel. Также доступны мощные программные опции для анализа мощности (PMA2), телекоммуникационных масок (PMT), глазковых диаграмм (SDM), спектрального анализа (SPECTRUM), а также цифровой фильтрации (DFP2) и анализа ЭМС (EMC).
Функционирующий под управлением 64-битной Windows 7, прибор предоставляет открытую и гибкую платформу с возможностью подключения дополнительного ПО, внешних устройств и приборов через интерфейсы и совместимые пробники LeCroy и логические анализаторы MS-250/-500.
Устройство оснащено большим 12,5-дюймовым цветным сенсорным дисплеем с возможностью поворота на 90°, что обеспечивает комфортную работу и отличную читаемость осциллограмм в любых условиях.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Интерфейсы
|

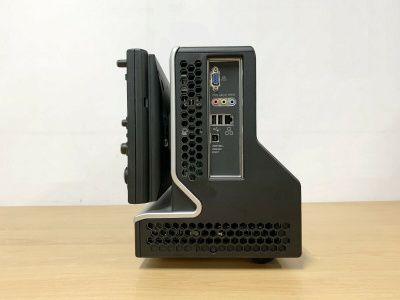

USB, LAN, VGA |
- Полоса пропускания: 1 ГГц
- Количество каналов: 4
- Макс. частота дискретизации на каждый канал: 20 ГГц (40 ГГц - при объединении каналов)
- Объем памяти на канал 16 Мб (32 Мб - при объединении каналов)
- Увеличение объема памяти (опция): 64 Мб на канал (128 Мб - при объединении каналов)
- Технология X-Stream II – скорость измерений до 750000 в секунду
- Широкий спектр математических функций, анализа джиттера JITKIT, пользовательского интерфейса XDEV - в штатной комплектации
- Режим WaveScan: поиск аномалий в длинной записи по 18 условиям
- Авто- и курсорные измерения, функции математического анализа
- Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по сигналам шин CAN, I2C, SPI, FlexRay, SATA, PCIe, 8b/10b, USB2.0, UART, LIN, I2S, Mil-STD-1553)
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Поддержка программных опций по анализу мощности (PMA2), цифровой фильтрации (DFP2), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM), импульсных параметров (EMC), анализатор спектра (SPECRTUM)

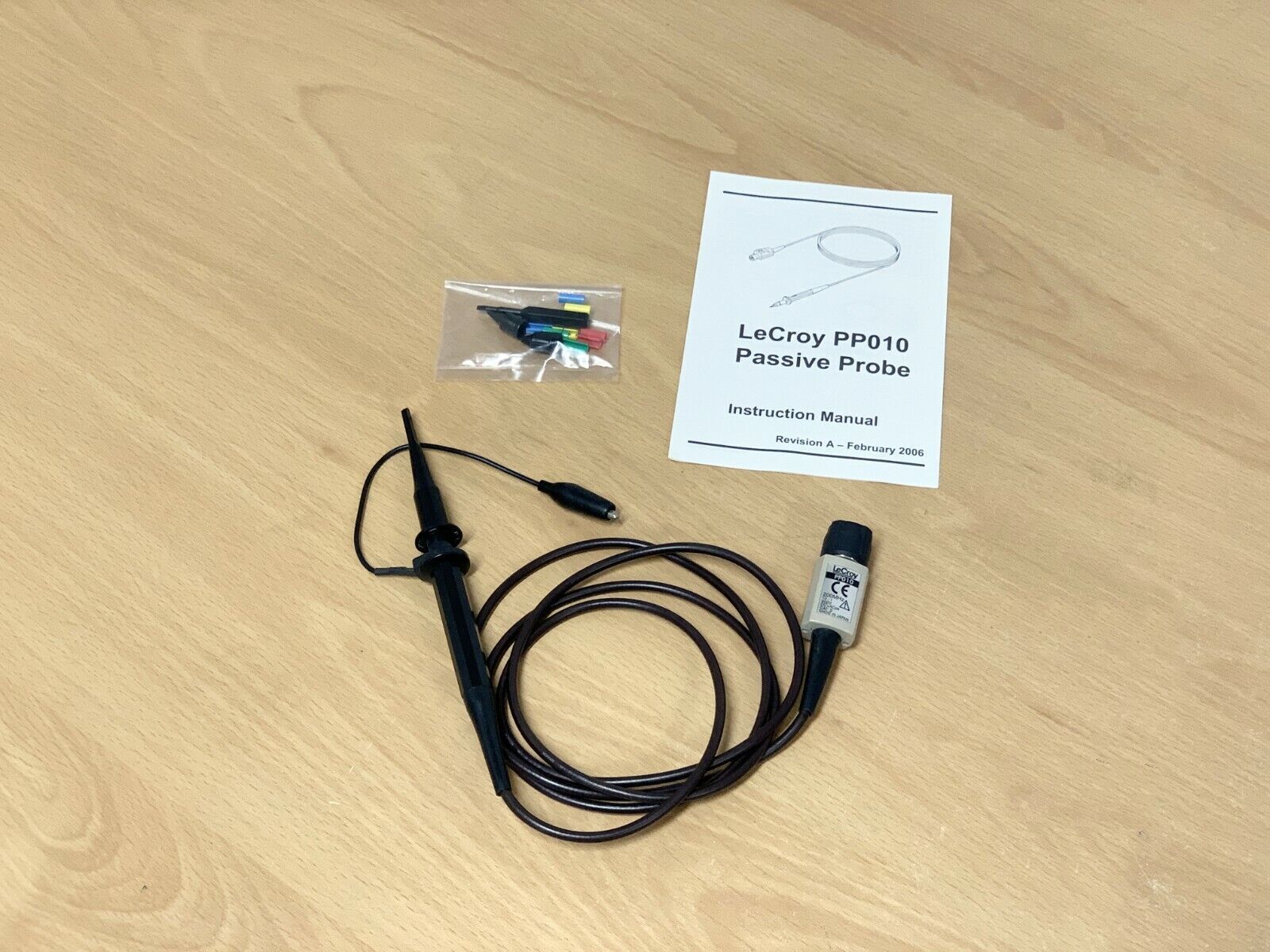

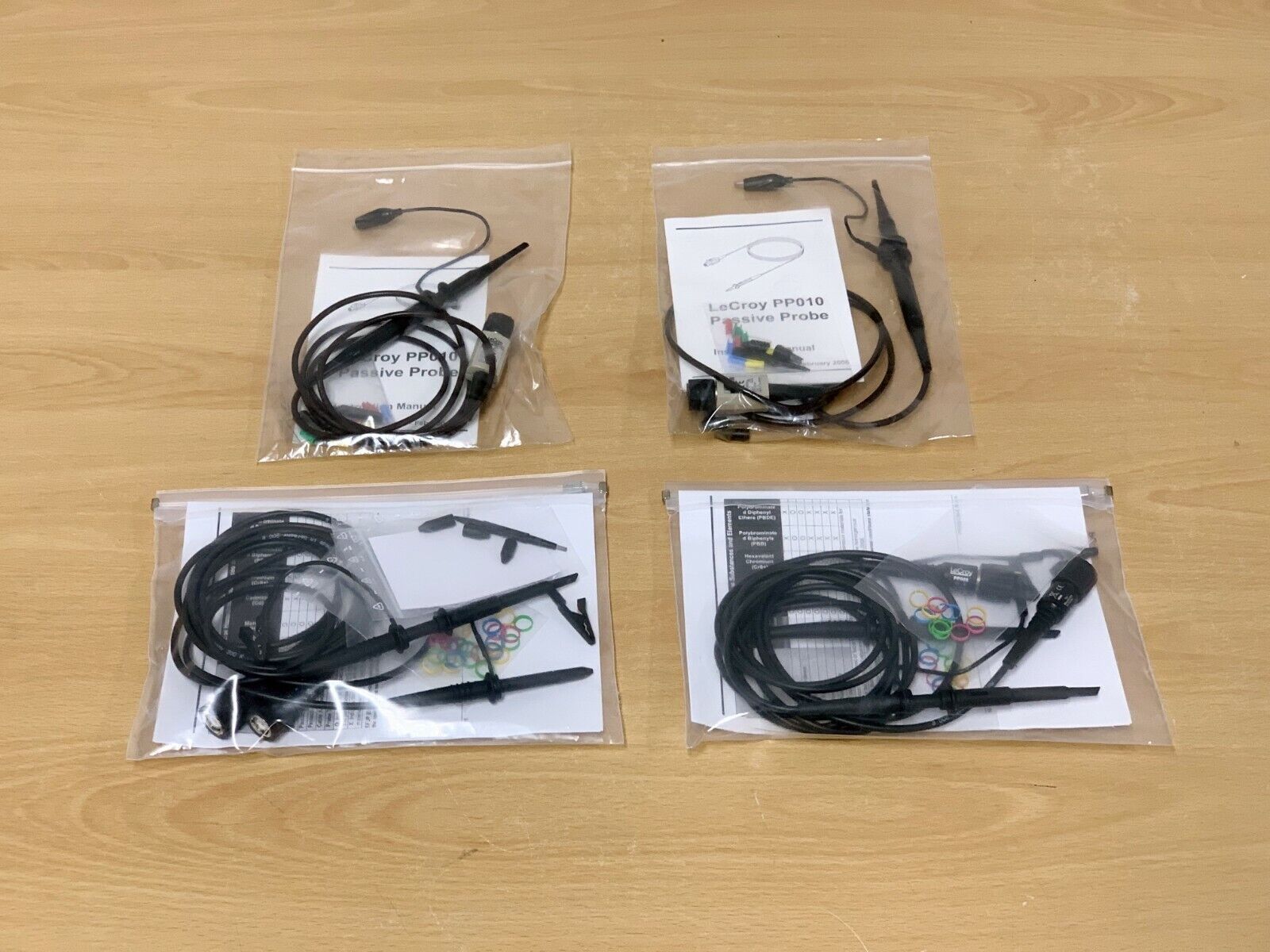

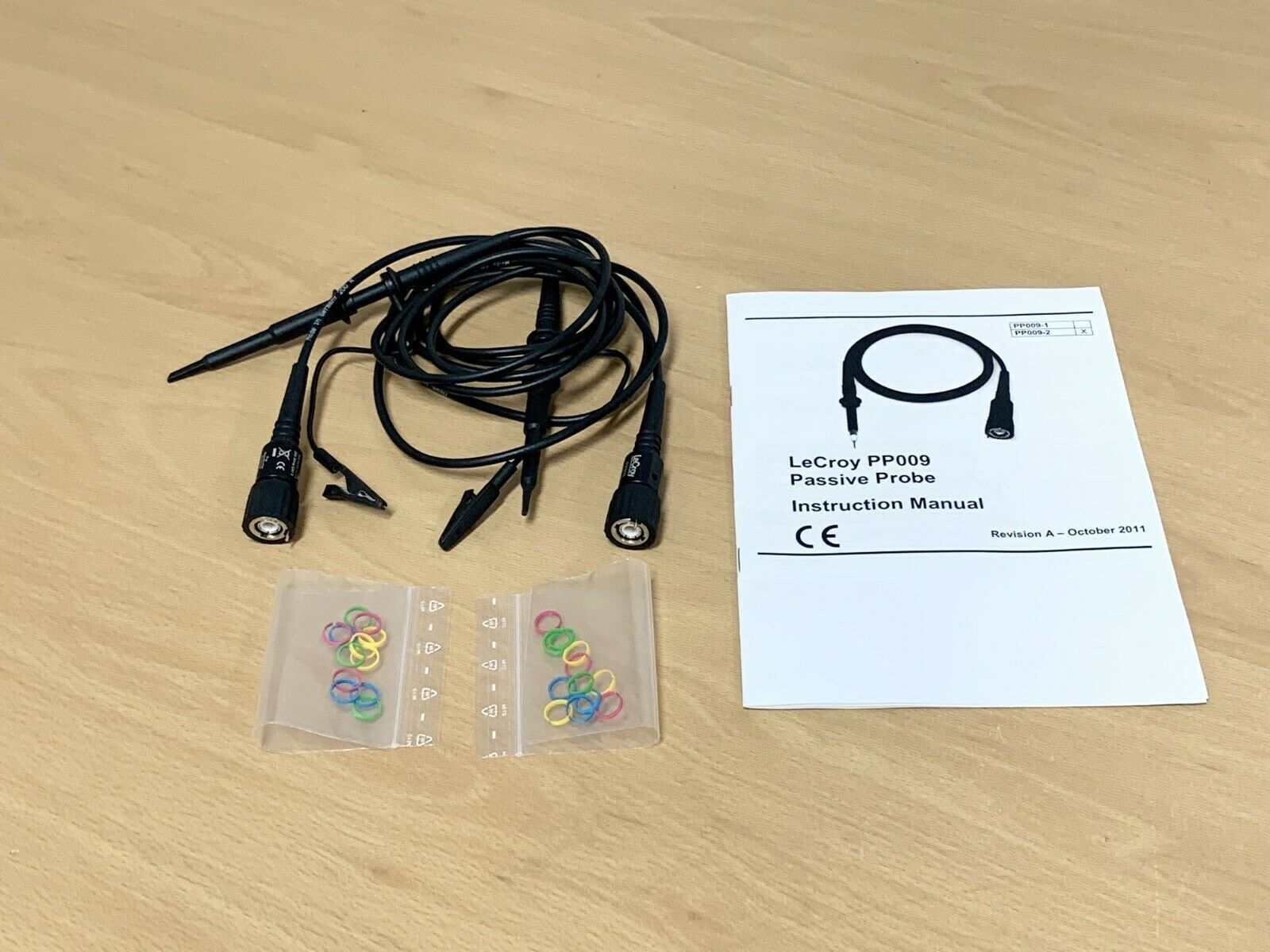

- Поддержка аппаратных опций: логического анализатора MS-250/-500 и пробников LeCroy
- «Открытая» платформа на базе ОС WIN 7 (64 bit)

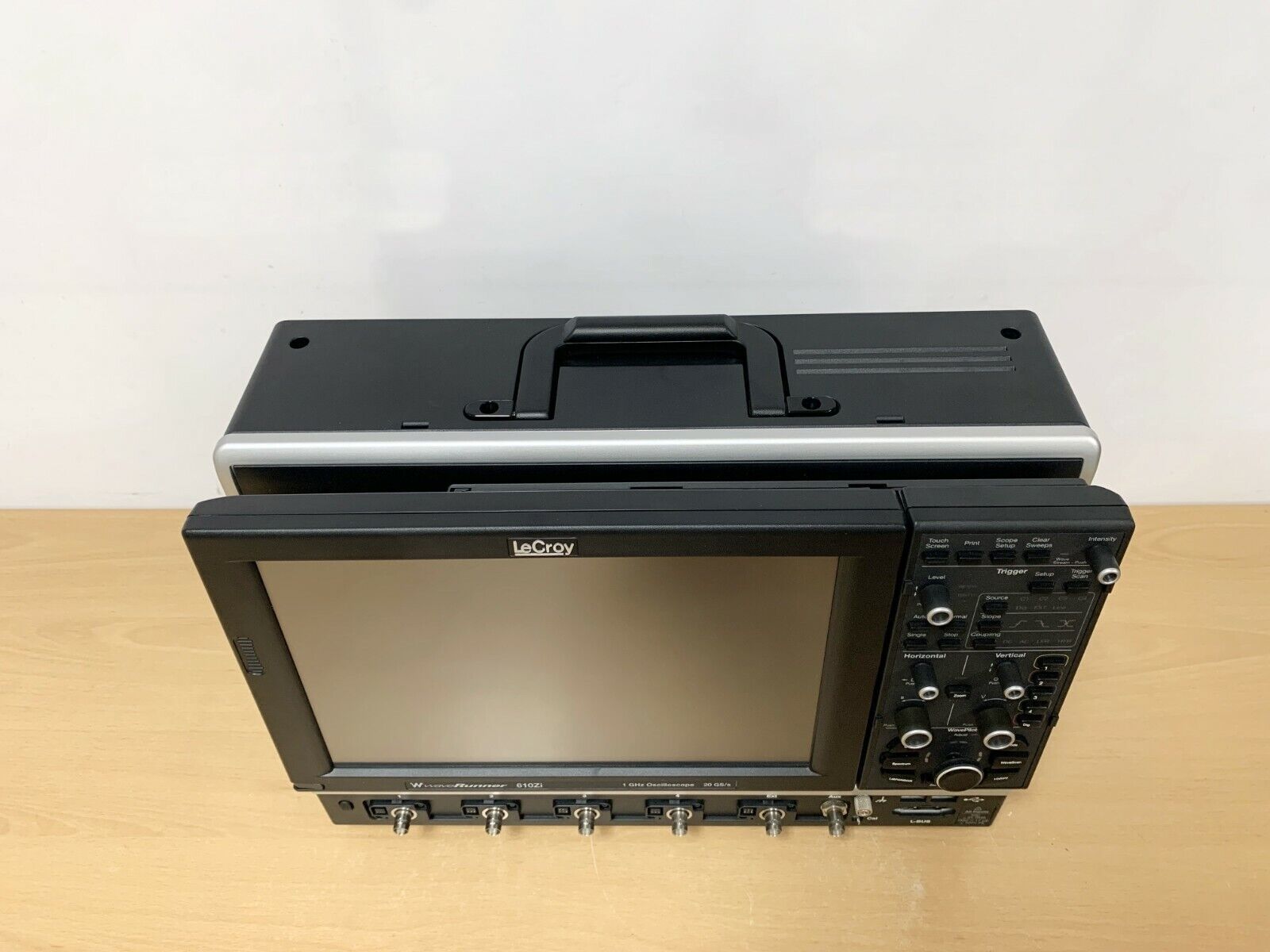

- Большой цветной сенсорный ЖКИ (31,7 см), регулировка фронтального наклона, поворот на 90° (вертикальное расположение).
