Осциллограф WavePro 404HDR

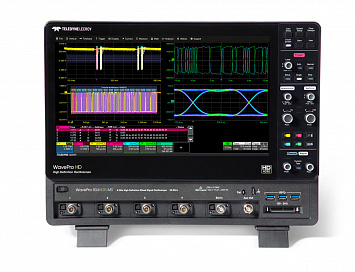

Осциллографы WavePro 404HDR и WavePro 404HDR-MS компании Teledyne LeCroy представляют собой высокоточные запоминающие приборы с расширенным вертикальным разрешением и широкими возможностями анализа аналоговых и цифровых сигналов. Обе модели оснащены четырьмя аналоговыми каналами с полосой пропускания 4 ГГц и построены на базе 12-битного АЦП, что позволяет фиксировать сигналы с высокой точностью и детализацией даже при высокочастотных переходных процессах. Частота дискретизации достигает 10 Гвыб/с на каждый канал и 20 Гвыб/с в режиме объединения двух каналов, а глубина памяти составляет от 50 МБ до 5 ГБ на канал в зависимости от конфигурации.
Цифровая обработка сигнала дополняется функциями анализа спектра, более чем пятьюдесятью видами автоматических измерений и широким математическим функционалом, включая БПФ, гистограммы и двойные преобразования. Сенсорный экран диагональю 15,6 дюйма с разрешением Full HD облегчает взаимодействие с прибором, позволяя быстро настраивать измерения, запускать сохранённые конфигурации и формировать отчёты через встроенное приложение LabNotebook.
Обе модели работают на базе 64-битной операционной системы Windows 10, что позволяет устанавливать дополнительное программное обеспечение для анализа мощности, телекоммуникационных масок, джиттера, ЭМС и декодирования популярных последовательных протоколов, включая CAN, LIN, FlexRay, USB и другие.
Главное различие между осциллографами WavePro 404HDR и WavePro 404HDR-MS заключается в наличии цифровых каналов у версии MS. WavePro 404HDR-MS дополнительно оснащён встроенным логическим анализатором на 16 цифровых каналов с частотой дискретизации до 1,25 Гвыб/с. Это расширяет возможности прибора, позволяя одновременно анализировать аналоговые и цифровые сигналы с синхронной временной привязкой. Поддерживаются различные уровни логических порогов, включая TTL, CMOS, LVDS и другие, с возможностью ручной установки. Версия MS особенно полезна для отладки смешанных систем, где важно оценивать взаимодействие цифровых и аналоговых компонентов.
Характеристики
|
? Стоимость поверки оборудования
Поверка
|
9000 |
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
4 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Объём памяти
|
100 МБ |
|
Интерфейсы
|
USB, LAN, HDMI |
|
АЦП (бит)
|
12 |
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 4 ГГц |
| Максимальная частота дискретизации | 20 ГГц |
| Максимальный объем памяти | 100 МБ (опционально 5 ГБ) |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Интерфейс | USB, LAN, опция GPIB |
| Дисплей | TFT, емкостный сенсорный, диагональ 39.62 см, разрешение 1900×1080 (Full HD) |
