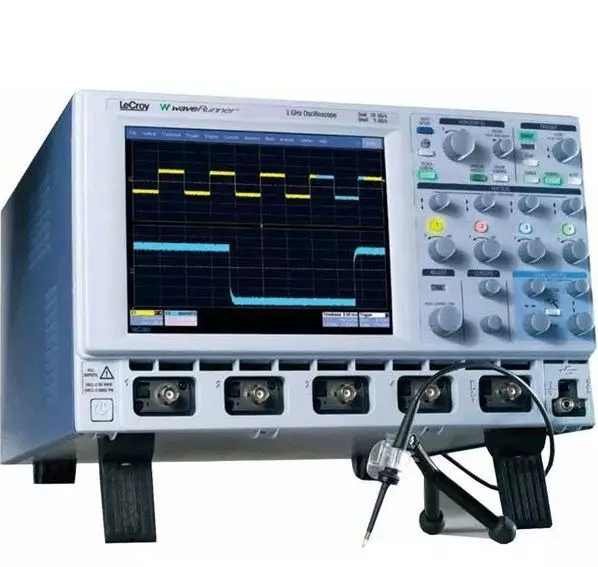

Осциллограф цифровой LeCroy WaveRunner 6100A

Лабораторный осциллограф, оснащеный интуитивным двух-уровневым пользовательским интерфейсом с расширенной системой синхронизации. Память на канале 4 мб может быть увеличена до 8 мб при объединении каналов. Цветной дисплей с технологией «аналогового просвечивания».

Подробнее

2 180 000 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф цифровой LeCroy WaveRunner 6100A — это высокоточный четырёхканальный измерительный прибор с полосой пропускания 1 ГГц, разработанный для глубокого анализа аналоговых сигналов с возможностью гибкой обработки и визуализации данных. Он обеспечивает частоту дискретизации 5 Гвыб/с при работе на одном канале, которая удваивается до 10 Гвыб/с при объединении двух каналов, а глубина памяти достигает 4 Мб на канал с возможностью расширения до 24 Мб при использовании опций L и VL. Такая архитектура делает прибор подходящим для анализа быстрых переходных процессов, сложных форм сигналов и задач с высокой временной разрешающей способностью.

Устройство оснащено системой авто- и курсорных измерений по 25 параметрам, а также поддерживает быструю математическую обработку, включая преобразование Фурье. Система синхронизации отличается гибкостью: доступны режимы автоматического, ждущего и однократного запуска, а также продвинутые фильтры синхронизации по переменной или постоянной составляющей, ВЧ, ВЧ режекторному и НЧ сигналам. Максимальная скорость захвата осциллограмм составляет 140 000 форм в секунду, с возможностью усреднения до миллиона форм, а погрешность джиттера не превышает 3 пс. Задержка между каналами минимальна — не более ±4,5 пс, что особенно важно при сравнении синхронных сигналов.

Для комфортного визуального анализа LeCroy WaveRunner 6100A использует ЖК-дисплей SVGA с технологией аналогового послесвечения. Он позволяет не только фиксировать интенсивность появления сигнала в цвете, но и отображать одновременно до восьми независимых форм сигналов в разных зонах экрана. Интерфейс управления дополнен сенсорным экраном, органами управления на передней панели и поддержкой работы с мышью. Программная среда построена на базе Windows 2000 Professional, что упрощает обмен данными, автоматизацию задач и интеграцию в компьютерную сеть.

Входное сопротивление может быть установлено на 1 МОм или 50 Ом в зависимости от задач измерения. Входы поддерживают как постоянную, так и переменную связь, а также заземление. Максимальное допустимое напряжение составляет 5 В при сопротивлении 50 Ом и до 250 В при 1 МОм, а при использовании делителей — до 400 В пик-пик. Каждый канал оснащён пассивным пробником PP007 с полосой 500 МГц. Диапазон вертикального масштаба составляет от 2 мВ/дел до 10 В/дел, с плавной и калиброванной настройкой на всём диапазоне.

С точки зрения коммуникационных возможностей прибор поддерживает подключение по Ethernet 10/100, USB 2.0 (5 портов), последовательному порту RS-232 и параллельному LPT. Доступна опциональная установка GPIB-интерфейса для интеграции с промышленными и лабораторными системами автоматизированного управления. Всё это делает LeCroy WaveRunner 6100A мощным и универсальным решением для инженеров, работающих в области высокоскоростной электроники, телекоммуникаций и прикладных научных исследований.

Характеристики

Тип	Осциллограф
Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	10 Гвыб/c
Объём памяти	4 Мб
Интерфейсы	USB, LAN, RS-232, VGA

Характеристики

Параметр	Значения
ОТКЛОНЕНИЕ
Полоса пропускания	1 ГГц
Время нарастания	400 пс
Количество каналов	4
Ограничение полосы пропускания	25 МГц, 200 Мгц
Входное сопротивление	1 МОм (20 пФ) или 50 Ом ±1%
Связь входа	Постоянная, переменная, заземлено
Максимальное входное напряжение	5 В при 50 Ом, 250 В при 1 МОм, при использовании делителя 1:100 400 В пикового значения
Вертикальное разрешение АЦП	8 бит или 11 бит при расширенном разрешении
Коэффициент отклонения	2 мВ/дел - 10 В/дел (при 1 МОм) 2 мВ/дел - 1 В/дел (при 50 Ом) осциллограф обеспечивает во всем диапазоне плавную, калиброванную установку коэффициента отклонения
Тип входных разъемов	разъем BNC или ProBus
Делитель (из комплекта)	PP007 (500 МГц) на каждый канал
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ
Режимы работы	Реальная дискретизация, эквивалентная дискретизация, Цифровой самописец, последовательная развертка
Коэффициент отклонения	20 пс/дел - 10 с/дел
Коэффициент отклонения в режиме цифрового самописца	0,5 с/дел -20.000 с/дел
Математическая обработка и растяжка	Одновременно не более 4-х математических функций или 4-х растяжек формы входного сигнала
Значение джиттера	3 пс
Значение задержки сигнала между каналами	±4,5 пс
Внешний опорный генератор	от 30 МГц до 2 ГГц
СБОР ИНФОРМАЦИИ
Частота дискретизации	5 Гвыб\с (10 Гвыб\с при объединении двух каналов)
Эквивалентная частота дискретизации	250 Гвыб\с
Скорость захвата осциллограм	140.000 форм/с
Усреднение осциллограм	от 1 до 1.000.000 форм
Интерполяция	линейная и sinx/x
Аналоговое послесвечение	Черно-белое, цветное или трехмерное послесвечение возможность цветового выделения интенсивности появления сигнала
ВНУТРЕННЯЯ ПАМЯТЬ НА КАНАЛ
Стандартная длинна памяти	4 Мб (8 Мб при объединении каналов), 1000 сегментов
Опция L	8 Мб (16 Мб при объединении каналов), 5000 сегментов
Опция VL	12 Мб (24 Мб при объединении каналов), 10000 сегментов
СИСТЕМЫ СИНХРОНИЗАЦИИ
Режимы запуска	автоматический, ждущий, однократный
Источник синхронизации	один из каналов, внешняя, внешняя 1:10, от сети
Фильтры синхронизации	постоянная составляющая, переменная составляющая, ВЧ, ВЧ режекторный, НЧ режекторный
Входное сопротивление	1 МОм (20 пФ) или 50 Ом±1%
Предзапуск	0-10 делений экрана
Послезапуск	0-10.000 делений экрана или 86.400 с
Удержание	от 2 с до 20 с или от 1 до 99.999.999 событий
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Растяжка	Растяжка сигнала с использованием органов управления передней панели, мыши или сенсорного экрана для выделения увеличиваемой области. Одновременно не более 4-х растяжек формы входного сигнала.
Интерфейсы	GPIB - опция Ethernet 10/100 5 портов USB 2.0 Последовательный порт RS-232 DB-9 Параллельный порт LPT DB-25
Тип дисплея	Цветная ЖКИ SVGA матрица размером 170х130 мм, с числом пикселей 800х600. Разделение экрана до 8 областей (1, 2, 4, 8)
Тип центрального процессора	Intel Pentium 2 ГГц и выше 256 Мб (512 Мб для опции L и LV) операционная среда Windows 2000 professional
Рабочие условия	Температура: от +5 ^оС до +40 ^оС;Влажность от 5% до 80% при температуре 30 ^оС без образования конденсата
Питание	100-240 В 50/60 Гц 100-120 В 400 Гц
Размеры	211х355х363 мм
Вес	10 кг. Включая аксессуары.
