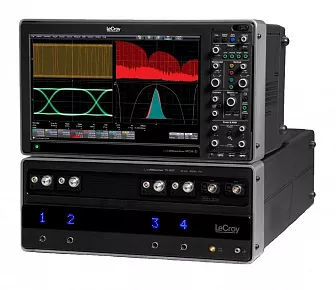

Осциллограф LABMASTER 10-20ZI-A-R

Госреестр

Артикул: x-00657

Высокочастотный модуль сбора информации, 4 канала с полосой пропускания 20 ГГц, макс. частота дискретизации 80 ГГц, память 32 МБ на канал. Технология канальной синхронизации ChannelSync обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе.

Подробнее

Запросить цену

Поверка - 15000 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

LabMaster 10-20Zi-A-R — полоса пропускания 20 ГГц, время нарастания 19,3 пс

Осциллографы серии LabMaster 10Zi-A-R предназначены для прецизионного анализа высокочастотных сигналов и реализуют модульную архитектуру, включающую управляющий модуль, один или несколько модулей сбора данных, а также при необходимости — блок расширения. Такая конфигурация позволяет масштабировать систему в зависимости от количества каналов и требуемой полосы пропускания. Основа архитектуры построена на цифровом преобразовании входных сигналов с помощью высокоскоростных аналого-цифровых преобразователей, что обеспечивает минимальные искажения и высокую достоверность измерений даже на частотах выше десятков гигагерц.

Каждый прибор оснащён современным сенсорным интерфейсом управления, интегрированным в модуль управления. Работа осциллографа осуществляется под управлением программной платформы XStreamDSO, обладающей встроенными средствами защиты от несанкционированных изменений и высокоэффективной системой обработки данных в реальном времени.

Главные различия между моделями серии определяются шириной полосы пропускания, которая напрямую влияет на максимальную частоту анализируемого сигнала и временное разрешение прибора. Так, модель LabMaster 10-20Zi-A-R обеспечивает анализ сигналов с полосой до 20 ГГц, что подходит для большинства задач высокоскоростной цифровой электроники. Более старшие модели, такие как LabMaster 10-50Zi-A-R, 10-59Zi-A-R и 10-65Zi-A-R, позволяют регистрировать сигналы с частотой до 65 ГГц, что особенно актуально при работе с интерфейсами следующего поколения, оптическими линиями связи и радиочастотными модуляциями.

Рост полосы пропускания сопровождается уменьшением времени нарастания фронта — ключевого параметра, определяющего способность прибора корректно отображать быстрые переходные процессы. Это особенно важно при анализе крутых фронтов, коротких импульсов и высокочастотных возмущений. Одновременно увеличивается и частота дискретизации, доходящая в старших моделях до 160 гигавыборок в секунду, что позволяет с высокой точностью реконструировать форму сигнала даже на самых коротких интервалах.

В зависимости от модели, осциллографы имеют различную глубину записи на канал. Приборы с полосой пропускания до 36 ГГц поддерживают до 32 мегабайт на канал, что позволяет захватывать достаточно продолжительные фрагменты сигнала. В свою очередь, версии с полосой от 50 ГГц и выше обладают возможностью увеличения глубины записи до 64 мегабайт при работе с одним или двумя активными каналами, что расширяет возможности детального анализа высокочастотных событий и редких аномалий. Все устройства этой серии рассчитаны на работу с согласованной нагрузкой 50 Ом и обеспечивают широкий диапазон вертикальной чувствительности, позволяя точно измерять как маломощные, так и мощные сигналы.

Характеристики

? Стоимость поверки оборудования Поверка	15000
Тип	Осциллограф
Количество каналов	4
Полоса пропускания	20 ГГц
Частота дискретизации	80 Гвыб/c
Объём памяти	32 МБ
Интерфейсы	USB, LAN, DVI
АЦП (бит)	8

Характеристики

Диапазон сопротивления	0 Ом - 500 Ом
Диапазон сопротивления изоляции	200 кОм - 400 МОм
Испытательное напряжение	250 В, 500 В, 1000 В
Максимальный тестовый ток	1,3 мА
Виды дополнительных измерений	Постоянное напряжение, переменное напряжение
Вид питания	Батарея (AA тип), 1.5 В, 6 шт..

Документы

Расширенные характеристики LABMASTER 10-30ZI-A-R, LABMASTER 10-36ZI-A-R, LABMASTER 10-65ZI-A-R, LABMASTER 10-59ZI-A-R, LABMASTE.. 516,7 кб
