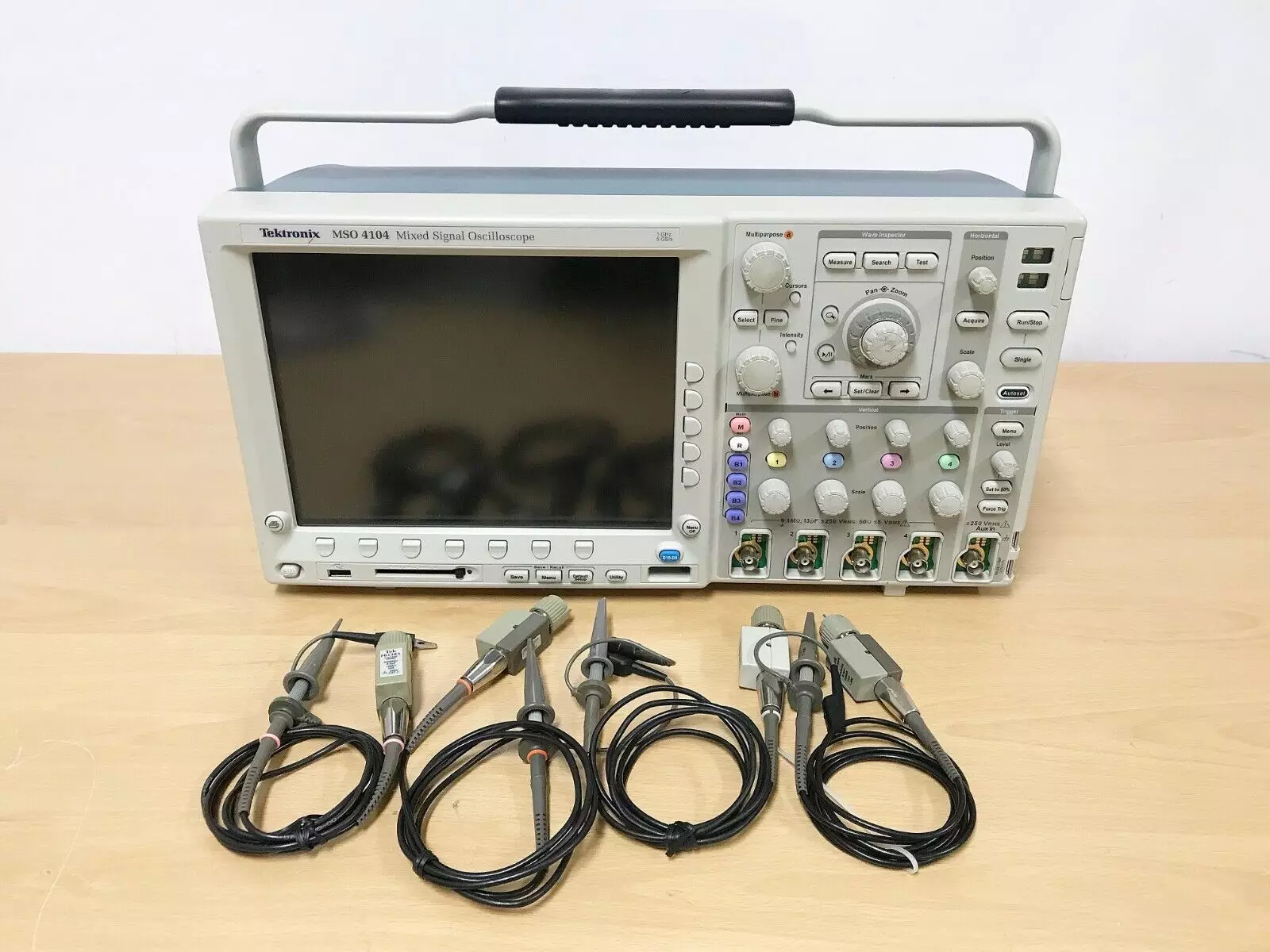

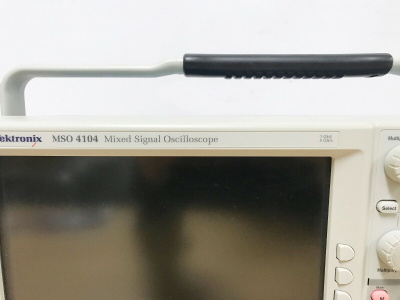

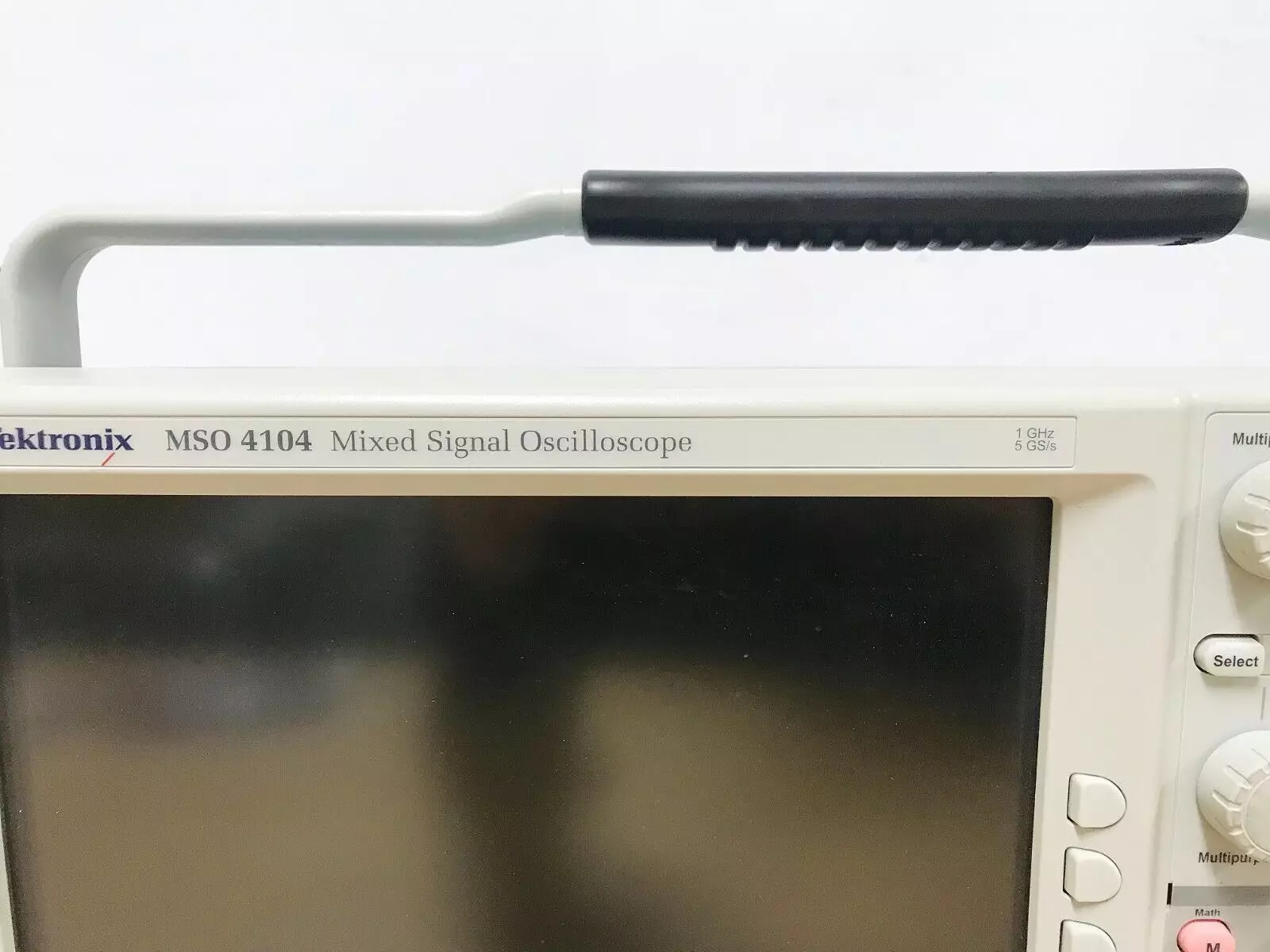

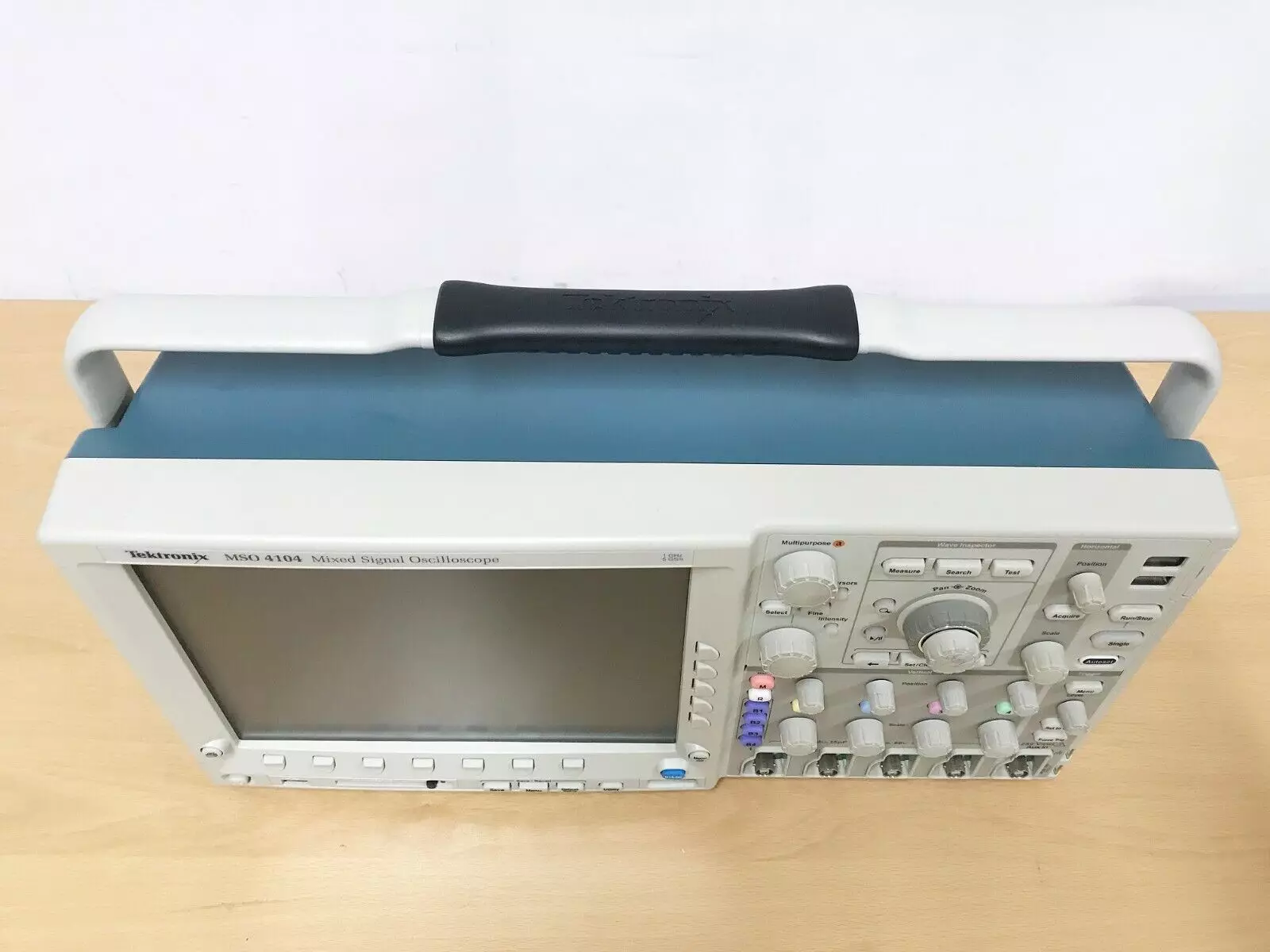

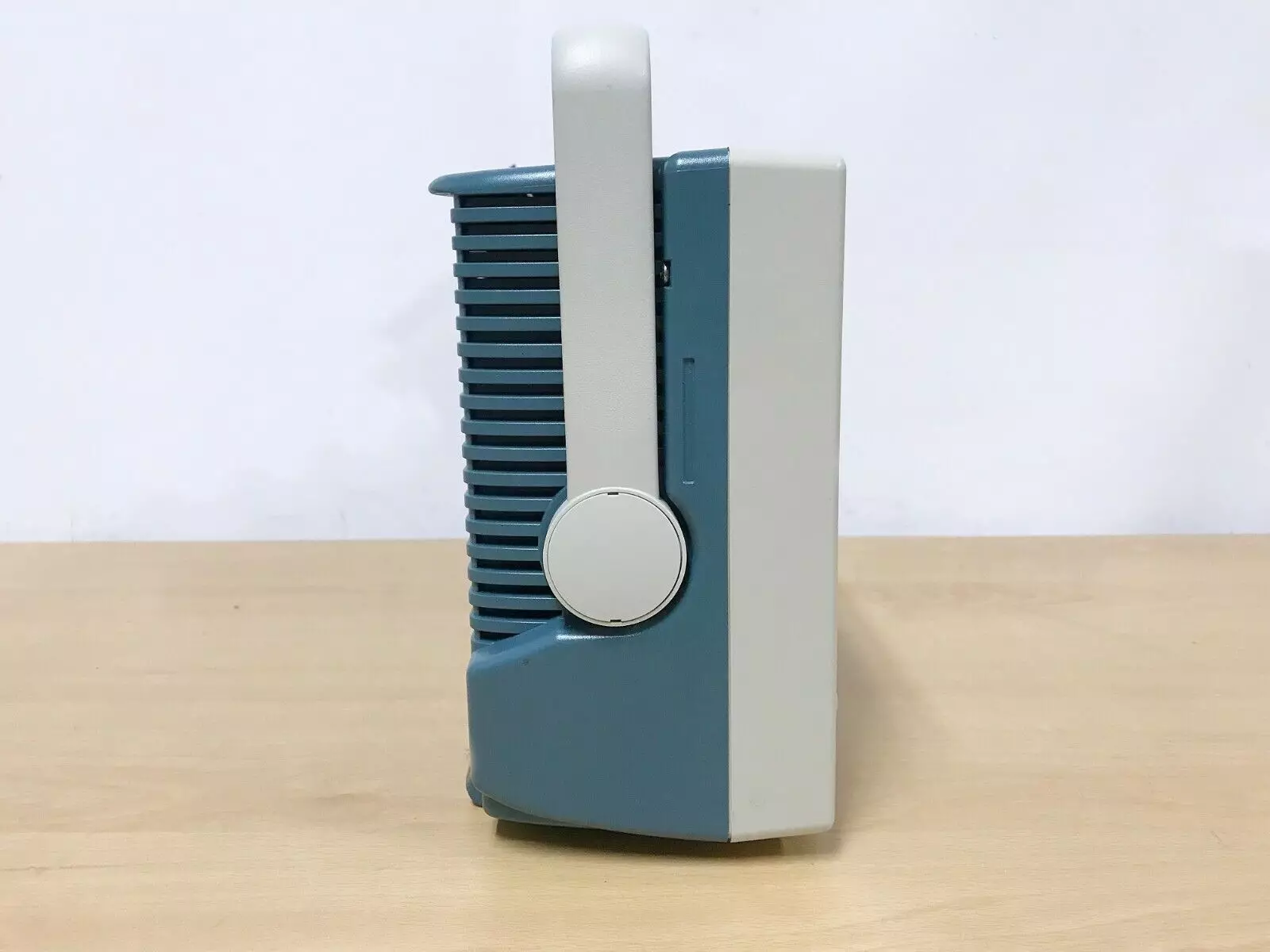

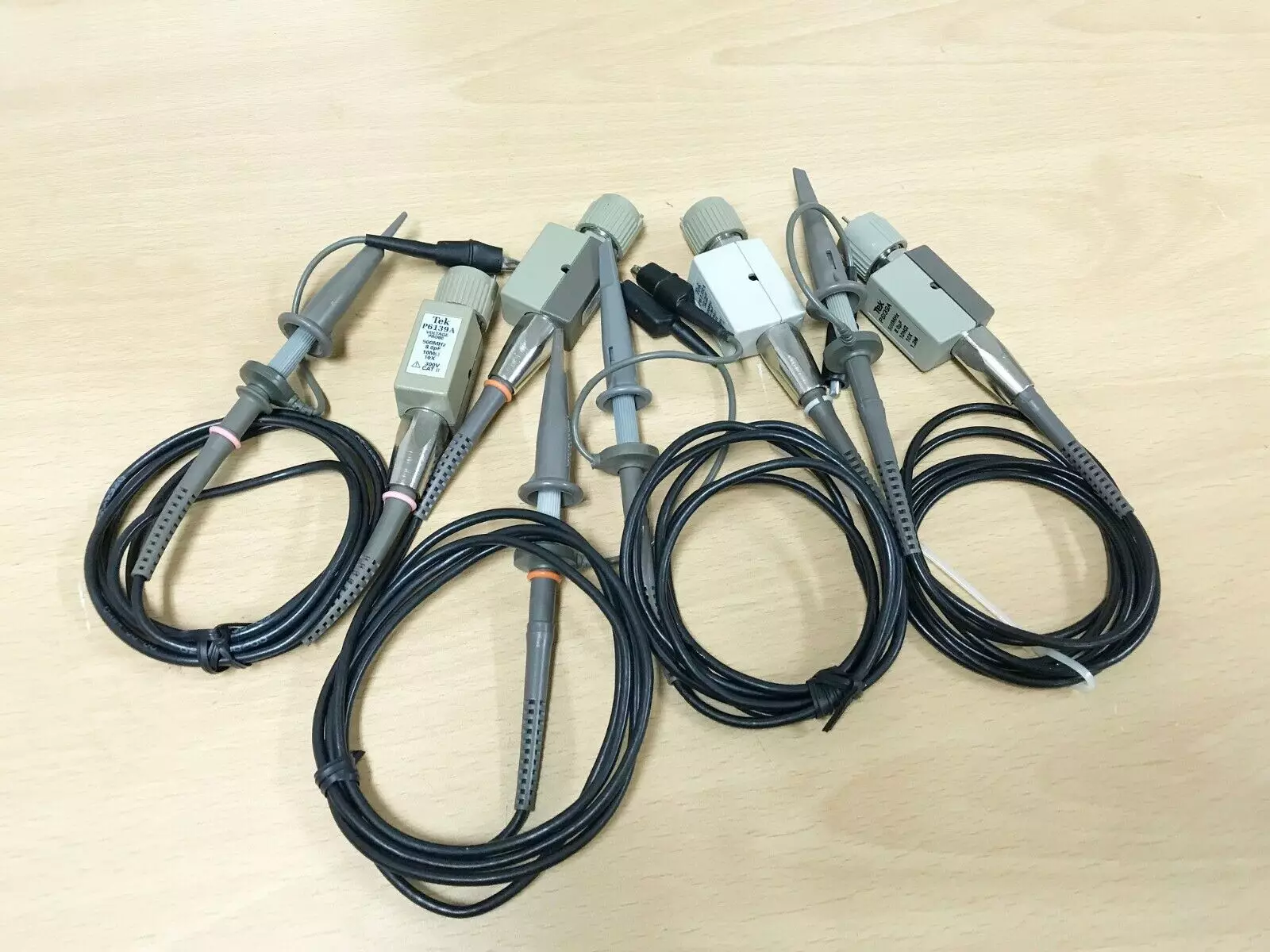

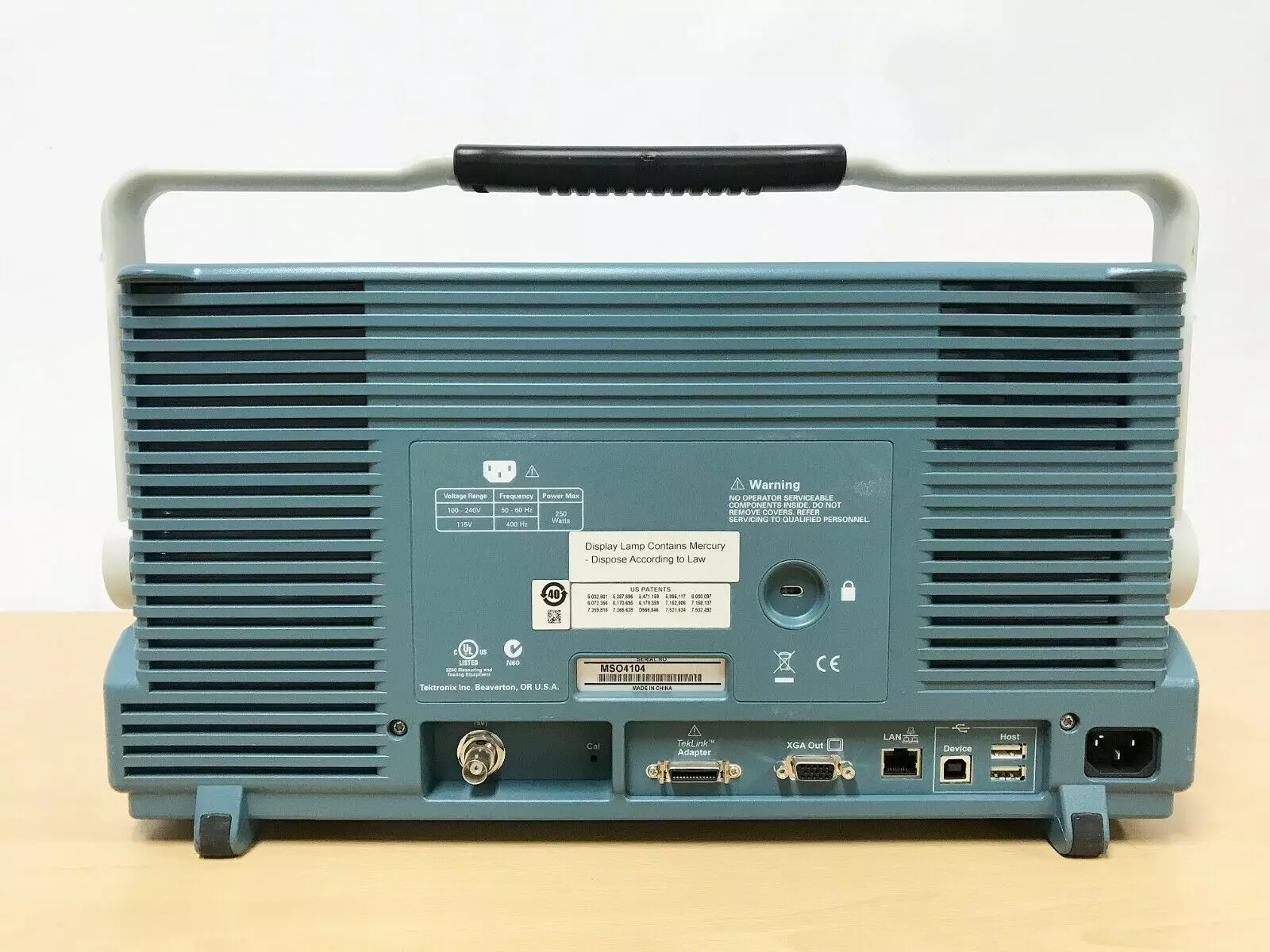

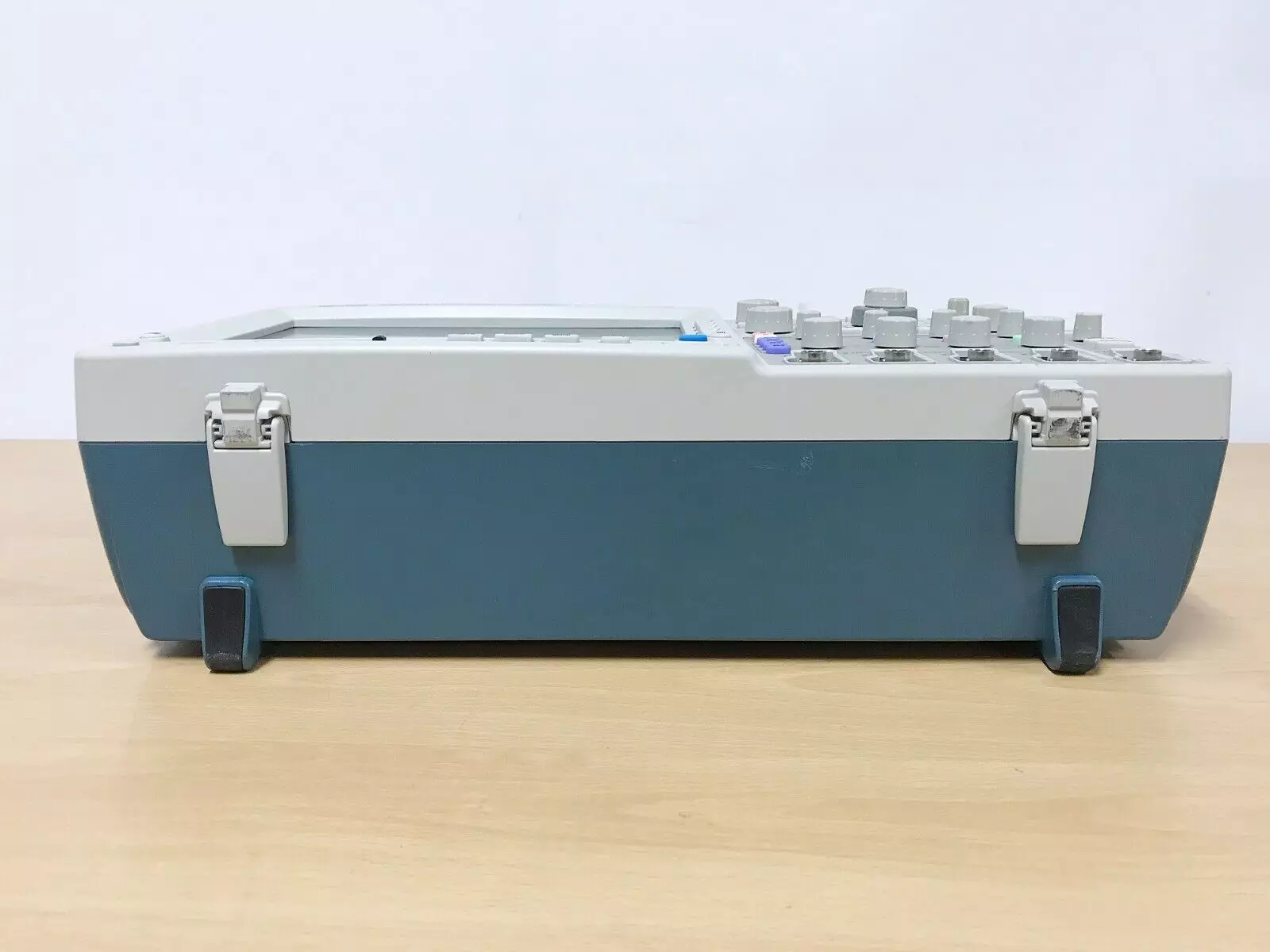

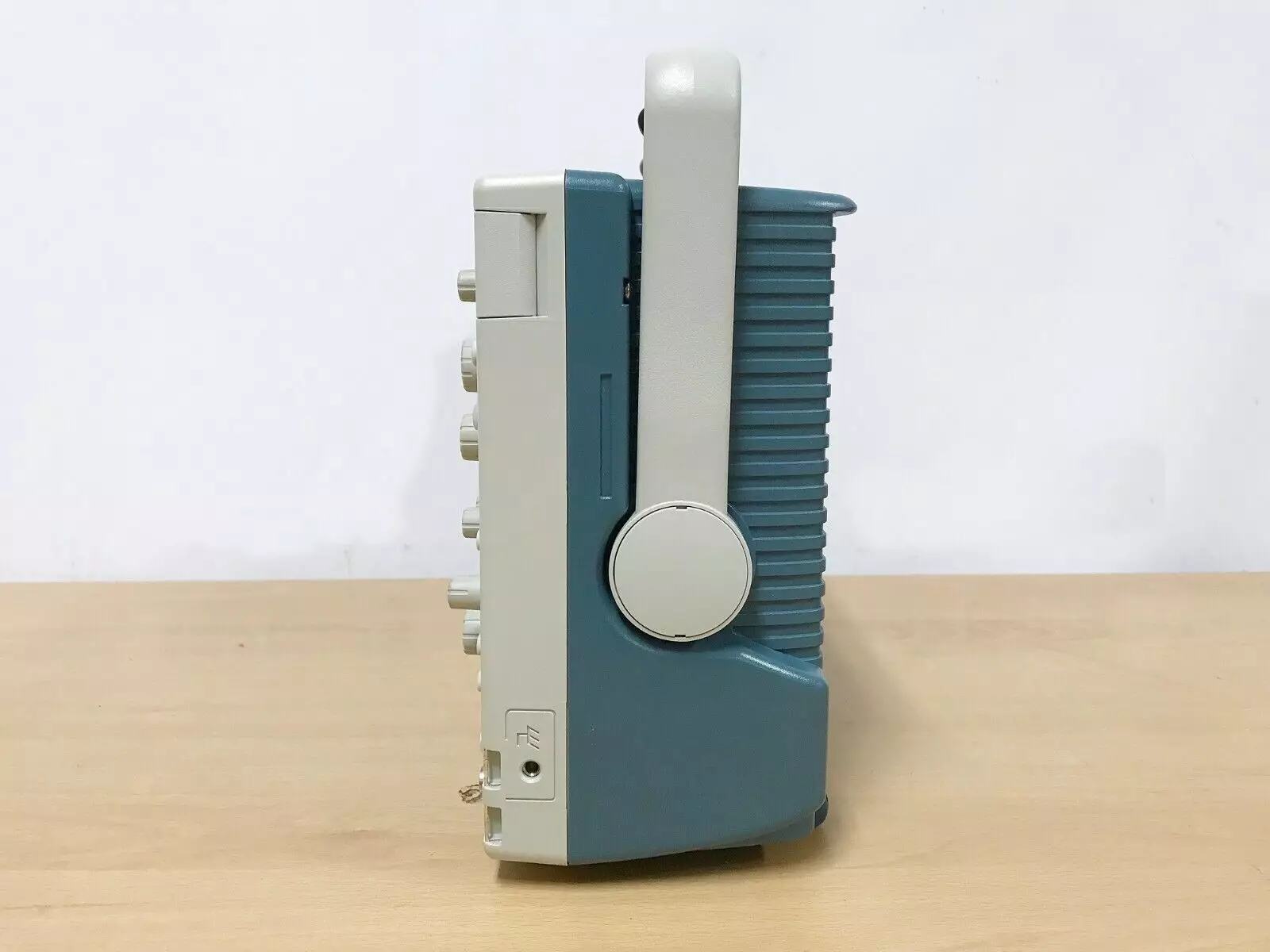

Осциллограф Tektronix MSO4104
- MSO4104 — 4 аналоговых и 16 цифровых каналов, полоса пропускания 1 ГГц
Осциллографы серий MSO4000 и DPO4000 компании Tektronix предназначены для точного анализа аналоговых и цифровых сигналов и отличаются расширенными возможностями визуализации и анализа. Все модели построены на базе цифровой люминесцентной технологии с применением цветного XGA-дисплея и системами интеллектуального управления осциллограммами. Устройства обеспечивают частоту дискретизации до 5 Гвыб/с, длину записи до 10 миллионов точек и высокую скорость обновления экрана до 50 000 осциллограмм в секунду, что делает их эффективными при отладке быстродействующих схем и цифровых шин.
Основное различие между моделями заключается в ширине полосы пропускания, количестве аналоговых каналов и наличии цифровых входов. Модель DPO4104 представляет собой четырёхканальный цифровой осциллограф с полосой пропускания до 1 ГГц. Аналогичная по конфигурации MSO4104 дополнительно включает 16 цифровых входов, что делает её устройством класса MSO — осциллографом смешанных сигналов. Модели DPO4054 и DPO4034 отличаются меньшей полосой пропускания — 500 МГц и 350 МГц соответственно, при этом обе модели оснащены четырьмя аналоговыми каналами. Цифровой осциллограф DPO4034B сохраняет параметры модели DPO4034, но представляет собой более позднюю версию с обновлённым функционалом. Все приборы поддерживают широкие возможности синхронизации, в том числе по последовательным шинам, и оснащены функциями анализа спектра, гистограмм, автoматических измерений и работы с длинными записями. Устройства совместимы с модулями анализа протоколов и обеспечивают быстрый обмен данными благодаря встроенным USB и Ethernet-портам.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Параметр | Значение |
| Число аналоговых каналов | 4 |
| Полоса пропускания | 1 ГГц |
| Время нарастания | 350 пс |
| Частота дискретизации (1 канал) | 5 Гвыб./с |
| Частота дискретизации (2 канала) | 5 Гвыб./с |
| Частота дискретизации (4 канала) | 5 Гвыб./с |
| Длина записи (1 канал) | 20 млн. точек |
| Длина записи (2 канала) | 20 млн. точек |
| Длина записи (4 канала) | 20 млн. точек |
| Продолжительность захвата с макс. частотой дискретизации | 4 мс |
| Число цифровых каналов | 16 |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) |
| Разрешение | 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
| Интерполяция | Sin(x)/x |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка, IRE и мВ |
| Формат | YT и одновременно XY/YT |
| Максимальная скорость захвата | > 50 000 осциллограмм в секунду |
| Источник питания | |
| Напряжение | от 100 до 240 В ±10 % |
| Частота | от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %) |
| Потребляемая мощность | Не более 225 Вт |
| Габариты и масса | |
| Высота | 229 мм |
| Ширина | 439 мм |
| Глубина | 147 мм |
| Масса нетто | 5 кг |
| Масса брутто | 10,7 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней стороны прибора |
| Условия окружающей среды | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -20 до +60 °C |
| Относительная влажность рабочая | от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C |
| Относительная влажность при хранении | от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C |
| Высота над уровнем моря рабочая | 3000 м |
| Высота над уровнем моря при хранении | 9144 м |
| Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004 Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 |
