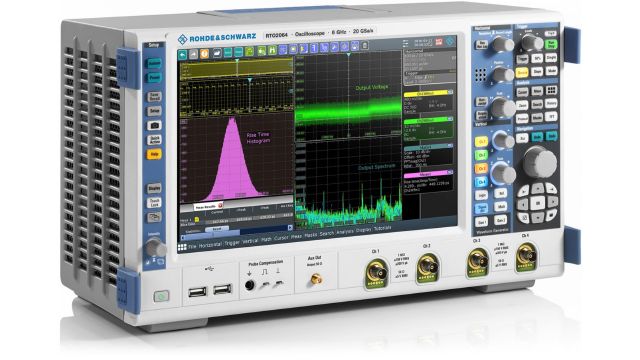

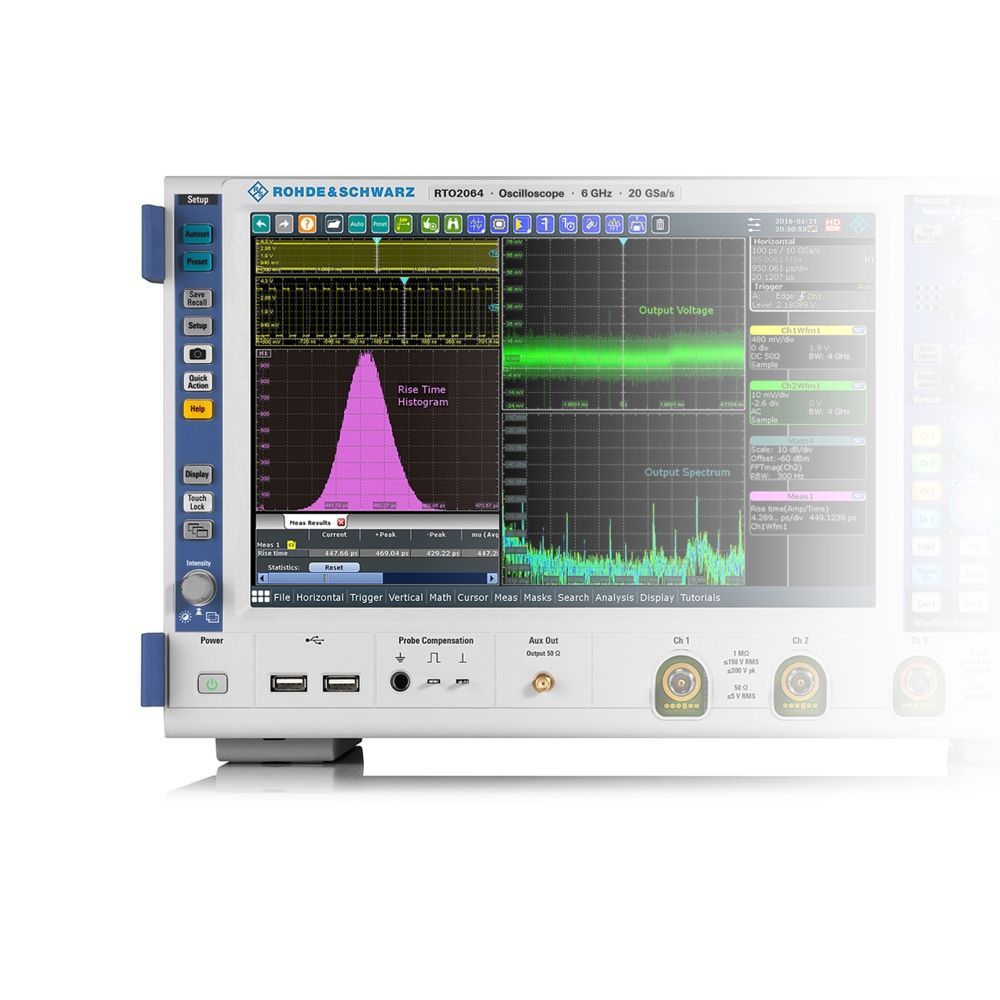

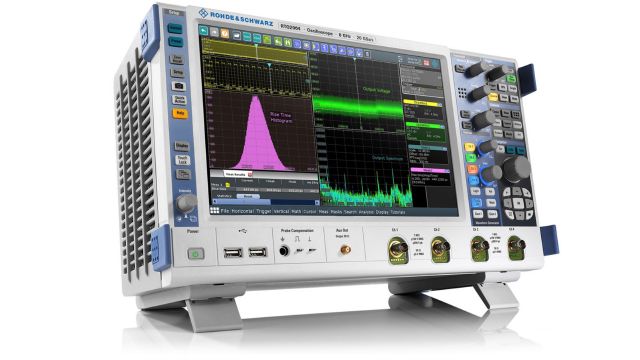

Цифровой осциллограф R&S RTO2064

Спец.цена

Госреестр

Артикул: x-10184

Измерительное оборудование высокого класса всегда пользовалось особенным спросом, поскольку в процессе исследований оно позволяет охватить максимально (или оптимально) возможное число значимых параметров изучаемой реальности.

Подробнее

5 781 841 руб./шт

9 968 692 руб.

-42%

Экономия 4 186 851 руб.

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Цифровой осциллограф R&S RTO2064 — это высокоточный прибор с четырьмя аналоговыми каналами, ориентированный на профессиональное применение в инженерных лабораториях, производственных линиях и научных центрах. Устройство разработано для работы с сигналами высокой частоты и обладает полосой пропускания до 6 ГГц на двух каналах и до 4 ГГц при использовании всех четырёх, что делает его идеальным для анализа быстродействующих цифровых интерфейсов, радиочастотных цепей и импульсных сигналов.

Благодаря частоте дискретизации до 20 Гвыб/с на двух каналах и глубине памяти до 2 гигавыборок (при использовании одной дорожки), осциллограф способен не только захватывать мельчайшие детали сигнала, но и фиксировать длительные процессы без потери разрешения. Его архитектура позволяет регистрировать более одного миллиона осциллограмм в секунду, что значительно повышает вероятность обнаружения спорадических или редких событий.

Встроенный сенсорный экран диагональю 12,1 дюйма с разрешением 1280×800 точек обеспечивает удобный доступ ко всем функциям прибора, а технология R&S® SmartGrid позволяет пользователю гибко настраивать отображение, группировать сигналы, применять масштабирование и адаптировать интерфейс под свои задачи. Работа с осциллограммами реализована на высоком уровне: доступны алгебраические и логические операции, применение цифровых фильтров, спектральный анализ, построение гистограмм и диаграмм, а также функции измерения глазковых диаграмм и джиттера.

Система синхронизации поддерживает более двадцати режимов запуска, включая по фронту, длительности, шаблону, цифровому состоянию и последовательностям, а также множество промышленных и автомобильных протоколов: SPI, I2C, UART, CAN, LIN, FlexRay, ARINC 429, MIL-STD-1553, USB, MIPI и другие. Доступны также опции анализа CDR и зон декодирования, что особенно актуально при тестировании высокоскоростных шин передачи данных.

RTO2064 демонстрирует крайне низкий уровень шума и высокое вертикальное разрешение до 16 бит (в режиме High Definition), а также эффективное число бит АЦП более 7. Прибор способен регистрировать сигналы с чувствительностью от 500 мкВ/деления, обеспечивая максимальную точность даже при работе с низкоамплитудными сигналами. Время нарастания сигнала составляет 76 пс, а задержка между каналами не превышает 100 пс.

Модель легко интегрируется в существующие измерительные стенды благодаря широкому набору интерфейсов: USB, LAN, DVI-D и опциональный GPIB. Также предусмотрены возможности расширения функциональности — предлагается более 50 дополнительных опций, включая анализ протоколов, увеличение глубины памяти, встроенный генератор сигналов и средства тестирования на соответствие стандартам USB 2.0, Ethernet и другим.

R&S RTO2064 представляет собой флагманское решение для задач, где требуется не просто захват сигнала, но и глубокий, многопараметрический анализ с высокой скоростью, точностью и возможностью адаптации под требования конкретного проекта.

Характеристики

? Стоимость поверки оборудования Поверка	0
Тип	Осциллограф
Количество каналов	4
Полоса пропускания	6 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, DVI-D

Характеристики

Параметр	RTO2002	RTO2004	RTO2012	RTO2014	RTO2022	RTO2024	RTO2032	RTO2034	RTO2044	RTO2064
Система вертикального отклонения
Количество каналов	2	4	2	4	2	4	2	4	4	4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω	600 МГц		1 ГГц		2 ГГц		3 ГГц		4 ГГц	6 ГГц (на 2-ух каналах) 4 ГГц (на 4-ух каналах)
Время нарастания переходной характеристики (расчетное)	510 пс		280 пс		140 пс		116 пс		100 пс	76 пс
Входной импеданс	50 Ω +/- 3,5 % 1 M Ω +/- 1 % , 15 пФ (измеренное)
Чувствительность	на 50 Ω : от 1 мВ/дел до 1 В/дел на 1 М Ω : от1 мВ/дел до 10 В/дел в режиме High Definition (HD) от 500 мкВ/дел
Разрешение по вертикали	8 бит (до 16 бит в режиме ‘High Definition” (HD) – опция RTO-K17)
Эффективное количество бит АЦП	>7 бит (измеренное)
Система горизонтального отклонения
Диапазон временной развертки	от 25 пс/дел до 10’000 с/дел
Погрешность временной развертки	+/- 510^-6 (+/-0,02 10^-6 с опцией RTO-B4)
Задержка между каналами	< 100 пс
Система сбора данных
Частота дискретизации (в режиме реального времени)	максимально 10 Гвыб/с на каждом канале								10 ГГц /4 каналах 20 ГГц /2 каналах
Скорость сбора данных (в режиме реального времени)	> 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале) Стандартно	50/100	50/200	50/100	50/200	50/100	50/200	50/100	50/200	50/200	50/200
Глубина памяти (все каналы/на одном канале) c опцией RTO-B101 млн. точек	100/200	100/400	100/200	100/400	100/200	100/400	100/200	100/400	100/400	100/400
Глубина памяти (все каналы/на одном канале) c опцией RTO-B102 млн. точек	200/400	200/800	200/400	200/800	200/400	200/800	200/400	200/800	200/800	200/800
Глубина памяти (все каналы/на одном канале) c опцией RTO-B104 млн. точек	400 / 800
Глубина памяти (все каналы/на одном канале) c опцией RTO-B110 млн. точек	1 / 2
Режимы сбора данных	Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) Ультрасегментация – время простоя между циклами сбора данных менее чем 300 нс. Обработка и отображение данных происходит после захвата всей серии выборок.
Система синхронизации
Режимы синхронизации	Стандартно: по импульсу, по глитчу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, C, SPI, UART/RS-232 Опционально:, LIN, CAN, FlexRay, S, MIL-STD-1553, ARINC 429, CAN FD, SENT, MIPI RFFE, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC, NFC, Zone, CDR
Шумоподавление (задание гистерезиса системы запуска)	Устанавливается автоматически или вручную от 0,1 дел до 5 дел
Операции с осциллограммами
Алгебраические категории	математические, логические операции, сравнение, частотная область, цифровые фильтры
Функции анализа и измерений
Измерения	захват, опорные уровни, статистика, гистограммы, установка предельных линий
Категории измерений	амплитудные, временные, глазковые диаграммы, спектр, джиттер
Общие характеристики
Дисплей	Диагональ 12,1» LC TFT цветной сенсорный экран, разрешение 1280х800 (WXGA)
Интерфейсы	USB (2 порта тип- A, версия 2.0), USB (2 порта тип- A и B, версия 3.1), LAN, DVI-D для внешнего монитора. GPIB (опция RTO-B10)
Питание	Сеть переменного тока: 100-240 В, 50-60 Гц и 400 Гц
Потребляемая мощность	максимальная 450 Вт
Габаритные размеры (Ш-В-Г), мм	427 × 249 × 204
Масса (номинально, без опций)	9,6 кг
