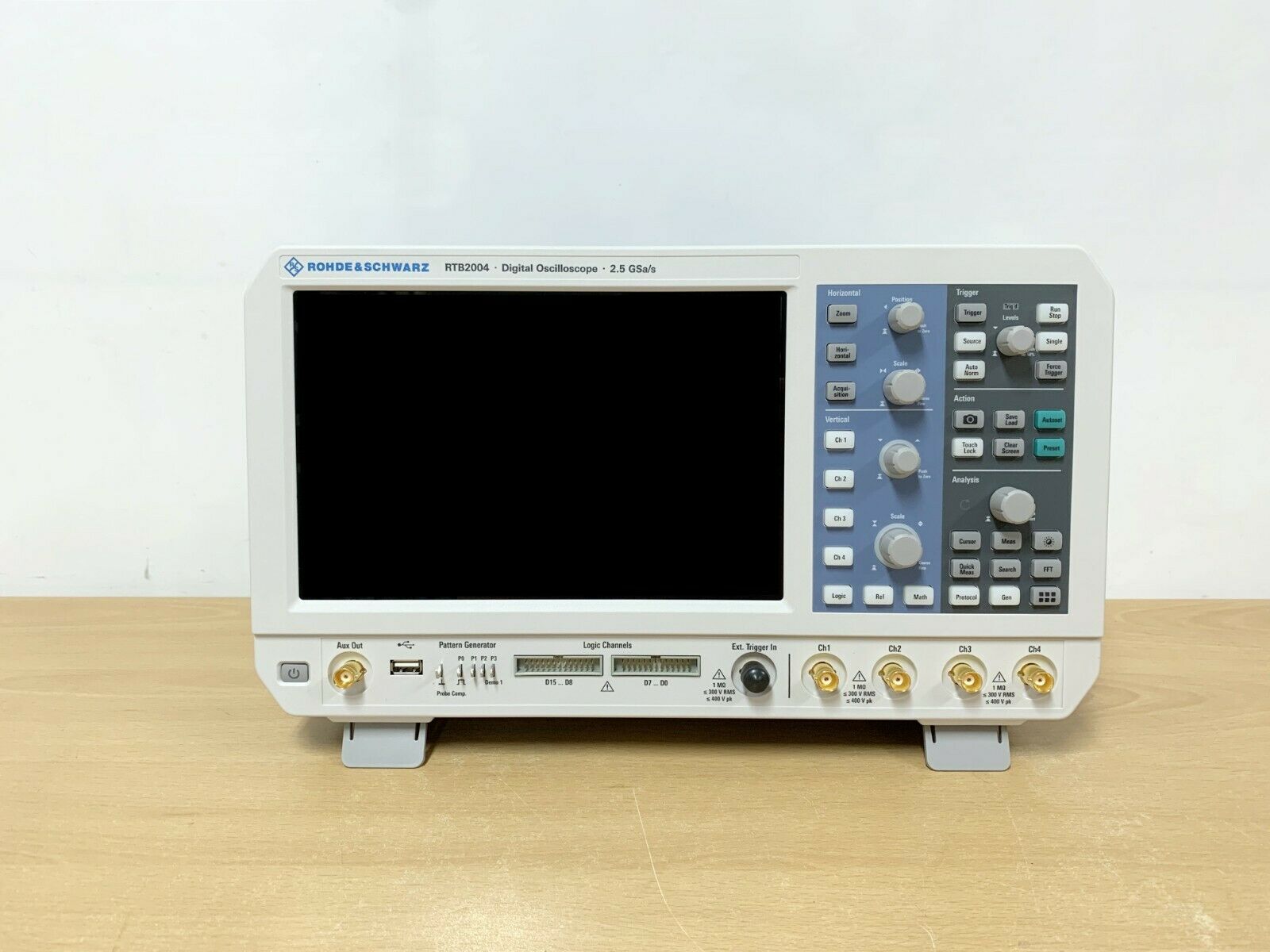

Цифровой четырехканальный осциллограф R&S RTB2004

Спец.цена

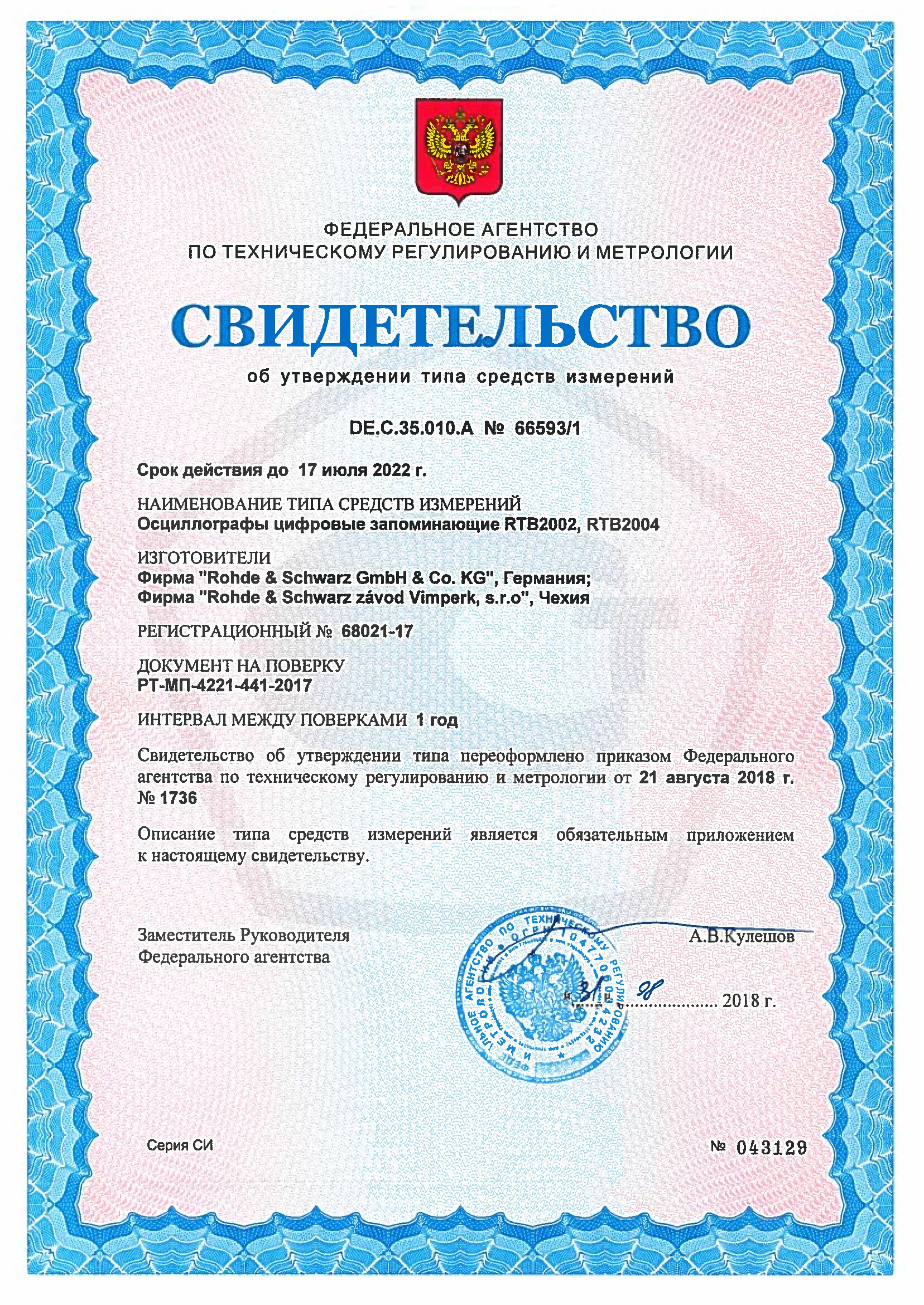

Госреестр

Артикул: x-09844

Серия R&S®RTB2000 призвана в корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и удобного интерфейса использования – обладает особой ценностью для пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см.

Подробнее

1 200 077 руб./шт

2 449 136 руб.

-51%

Экономия 1 249 059 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф Rohde & Schwarz RTB2004 PRO сочетает высокую точность измерений, эргономику управления и расширенные функциональные возможности в компактном исполнении. Этот прибор оснащён четырьмя каналами с 10-битным аналого-цифровым преобразователем, обеспечивающим улучшенное вертикальное разрешение и более чёткую детализацию сигнала по сравнению с традиционными 8-битными моделями. Максимальная частота дискретизации составляет 2,5 Гвыб/с, а встроенная память объёмом до 20 млн отсчётов позволяет захватывать длинные сигнальные последовательности без потери информации даже при высокой скорости.

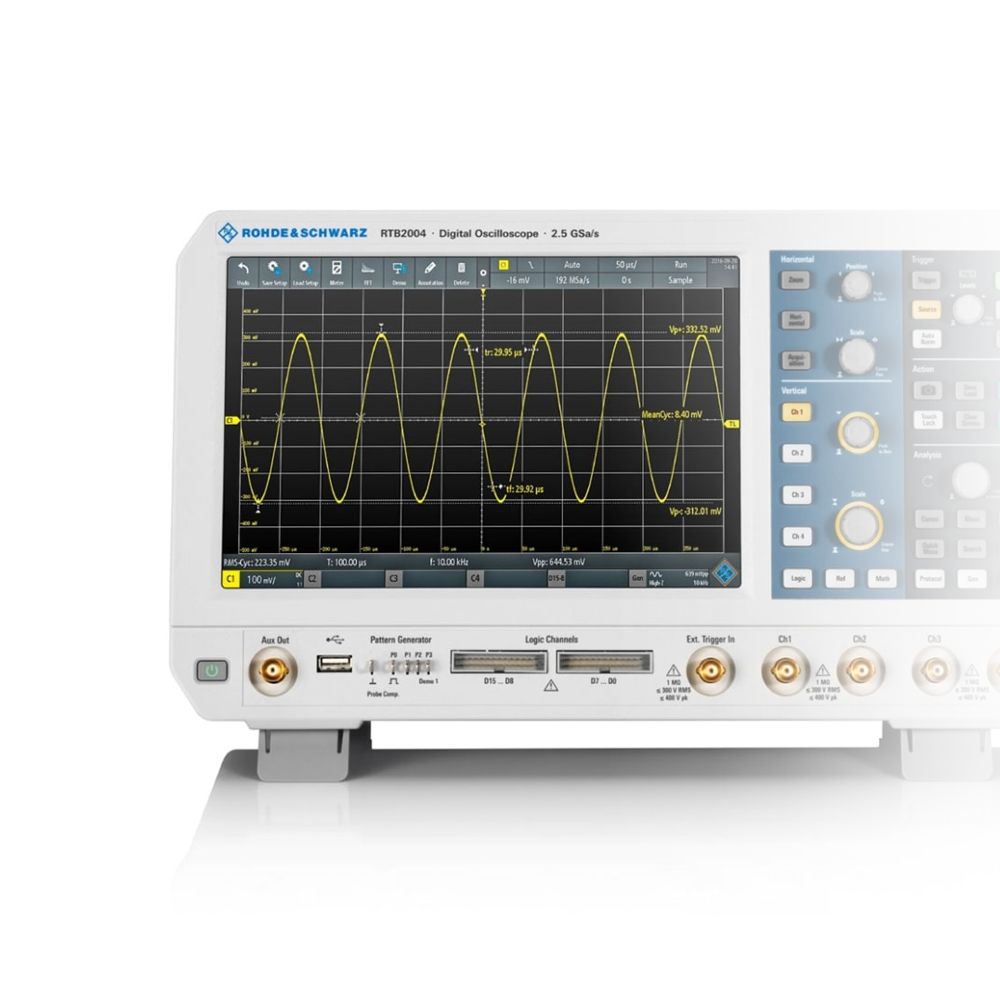

Цветной сенсорный дисплей с диагональю 10,1 дюйма и разрешением 1280×800 пикселей обеспечивает интуитивно понятное управление, поддержку мультитач-жестов и отличную читаемость данных. Высокая частота обновления до 50 000 осциллограмм в секунду обеспечивает надёжное обнаружение кратковременных событий. Встроенные измерительные и аналитические инструменты включают функцию QuickMeas, быструю математическую обработку, БПФ, измерения параметров по маске, а также режим частотного анализа и тестирования стабильности сигнала.

Опция RTB-PK1 расширяет возможности прибора, включая функции сегментированной памяти объёмом до 160 миллионов отсчётов, активацию логического анализатора с 16 цифровыми каналами, встроенный генератор сигналов и тестовых последовательностей, а также поддержку декодирования и анализа последовательных протоколов. Это превращает осциллограф в многофункциональный инструмент, подходящий для отладки встроенных систем и комплексных цифровых схем.

Также доступны дополнительные опции:

RTB-B1 – добавление функции логического анализатора (MSO, 16 цифровых каналов)
RTB-B6 – генератор сигналов и тестовых последовательностей до 50 Мбит/с
RTB-K1 – декодирование и анализ интерфейсов I2C и SPI
RTB-K2 – декодирование и анализ UART, RS-232, RS-422, RS-485
RTB-K3 – декодирование и анализ интерфейсов CAN и LIN
RTB-K15 – активация сегментированной памяти и функции архива

Характеристики

Тип	Осциллограф
Количество каналов	4+16
Полоса пропускания	300 МГц
Частота дискретизации	1,25 Гвыб/c
Интерфейсы	USB-host, USB-device, LAN

Характеристики

Параметр	Значение
Система вертикального отклонения
Входные каналы	4 осциллографических 16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов	70 МГц RTB2004 100 МГц с опцией RTB-B241 200 МГц с опцией RTB-B242 300 МГц с опцией RTB-B243
Максимальная входная частота для логических каналов	300 МГц
Время нарастания переходной характеристики (расчетное)	<5 нс стандартно <3,5 нс с опцией RTB-B241 <1,75 нс с опцией RTB-B242 <1,15 нс с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали	от 1 мВ/дел до 5 В/дел
Импеданс	аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
Импеданс	логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение	аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 500 с/дел
Погрешность временной развертки	2,5x10-6
Система сбора данных
Частота дискретизации аналоговые каналы	1,25 ГВыб/с 2,5 ГВыб/с с чередованием
Частота дискретизации логические каналы	1,25 ГВыб/с
Глубина памяти	10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (с опцией RTB-K15)
Вертикальное разрешение	10 бит (16 бит в режиме high-resolution)
Скорость обновления	до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации	входы аналоговых каналов, входы логических каналов (опционально)
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения	до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения	Амплитудные и временные
Математическая обработка	сложение, вычитание, умножение, деление, БПФ
Тестирование по маске	тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (с опцией RTB-B6)	Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тестовых последовательностей	4 бит I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)	Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер	Измерения: частота, период Разрешение: 6 разрядов;
Дисплей
Тип	Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение	1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы	USB host, USB device, LAN

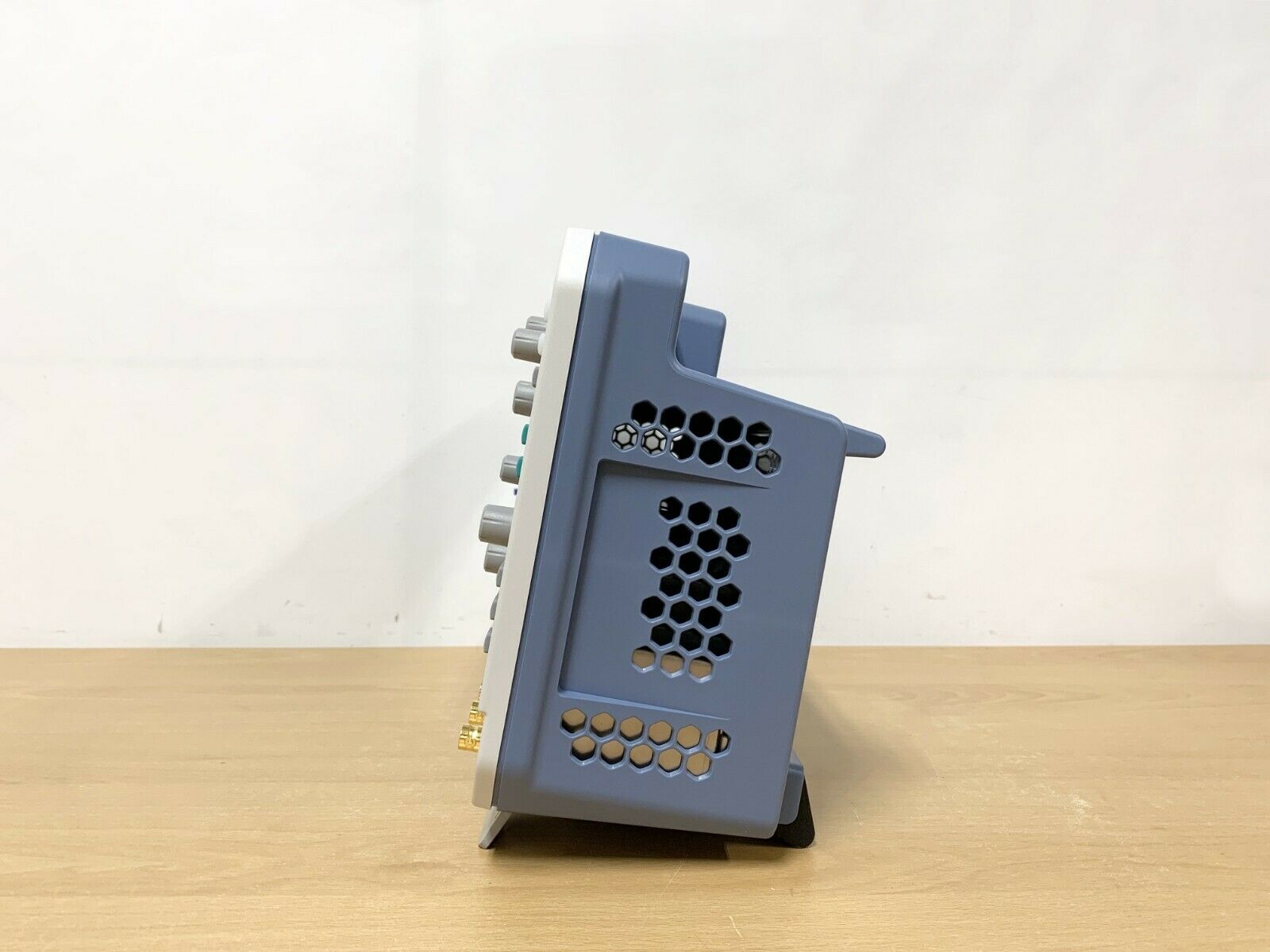

Габаритные размеры (Ш×В×Г), мм	390×220×152
Масса	2,5 кг
