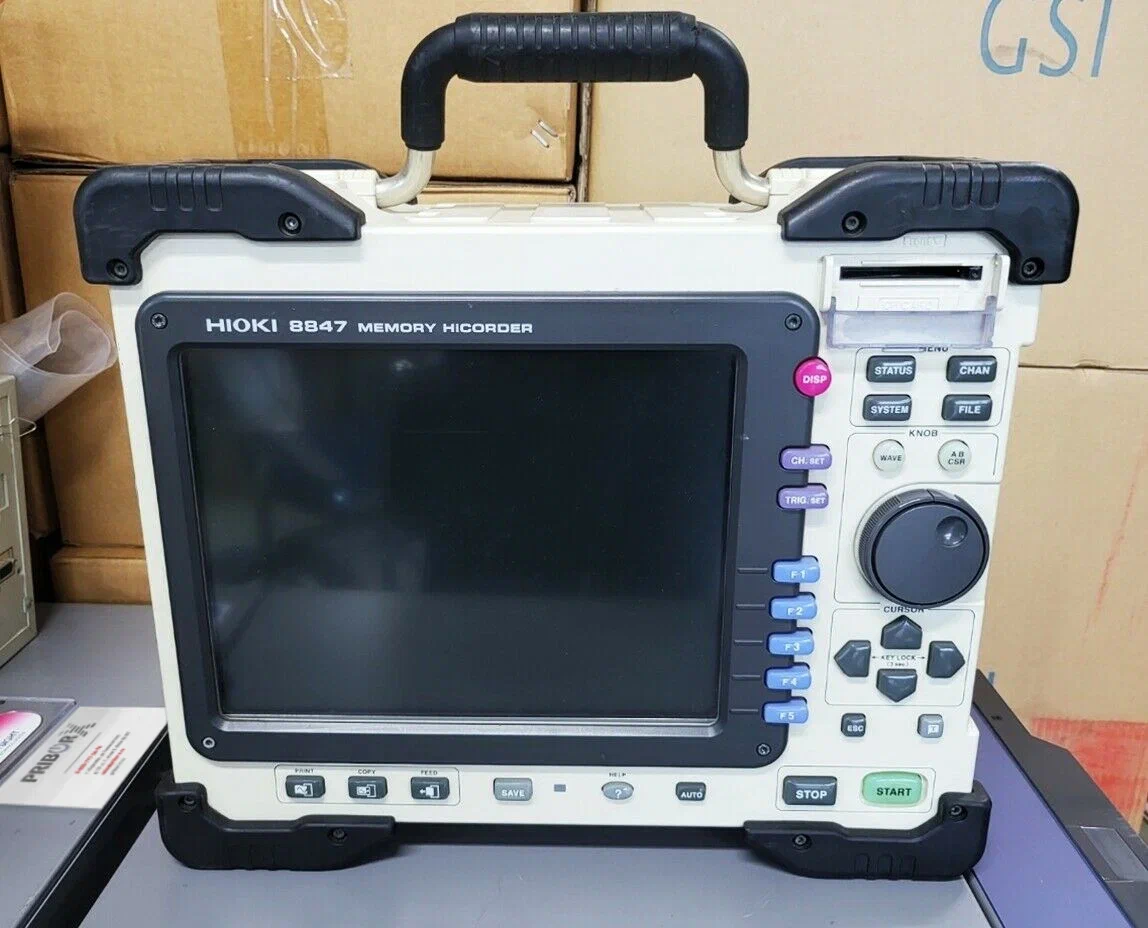

Регистратор сигналов цифровой многоканальный HIOKI MR8847

Цифровой многоканальный регистратор сигналов HIOKI MR8847 представляет собой высокопроизводительный прибор, сочетающий функции цифрового осциллографа, логического анализатора, Х-Y рекордера, регистратора событий и системы анализа частотных спектров. Устройство специально разработано для применения в условиях производственного контроля, наладки, диагностики, а также в сфере научных исследований, где необходима регистрация и анализ быстропротекающих процессов с высокой точностью и надёжностью.

Одним из главных достоинств MR8847 является высокая скорость выборки — до 20 миллионов отсчётов в секунду по всем каналам одновременно. Это позволяет надёжно фиксировать кратковременные импульсы, всплески напряжения, переходные процессы и прочие быстрые сигналы, включая нарушения в работе электрооборудования и элементов автоматики. Вся архитектура прибора построена на гальванически развязанных аналоговых входах, что обеспечивает безопасность измерений и предотвращает взаимное влияние сигналов даже при подключении к цепям с различными уровнями потенциала.

Регистратор доступен в трёх модификациях с разным объёмом встроенной памяти: MR8847-01 с 64 М-слов, MR8847-02 с 256 М-слов и MR8847-03 с 512 М-слов. Это позволяет пользователю выбрать подходящий по продолжительности и детализации записи вариант в зависимости от задачи. Для длительных исследований доступна запись в реальном времени на внутренний жёсткий диск, CF-карту или USB-носитель с автоматическим сохранением данных.

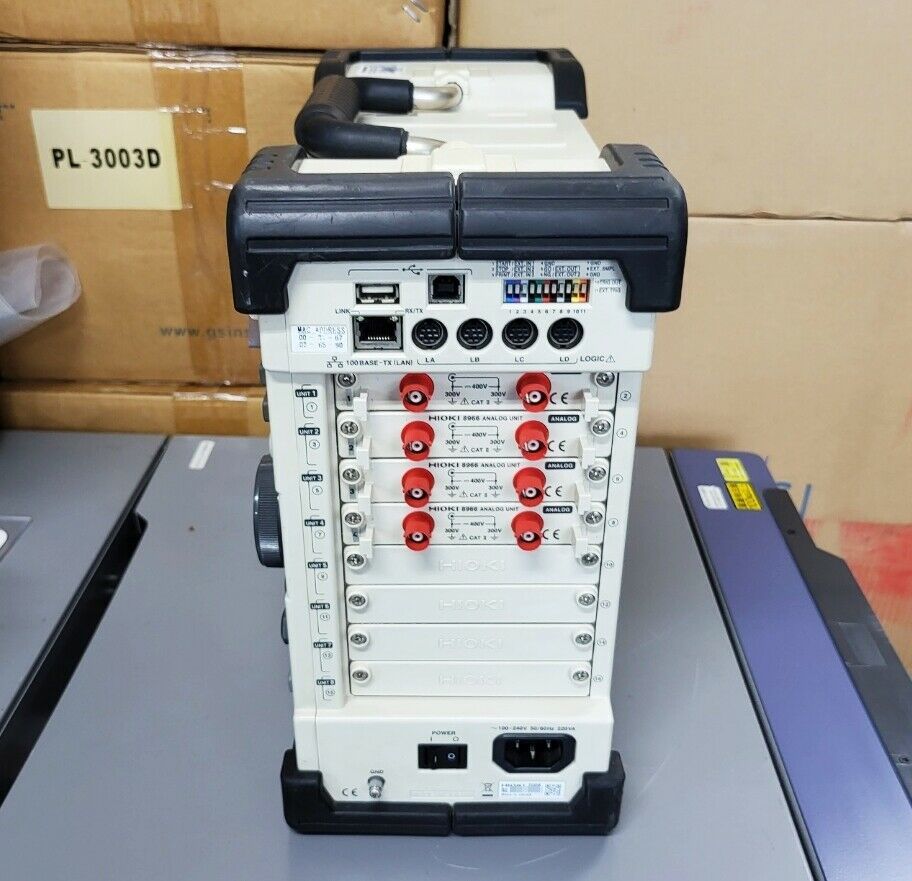

Прибор поддерживает одновременную регистрацию до 16 аналоговых и 64 логических каналов, а модульная конструкция позволяет гибко настраивать конфигурацию в зависимости от характера измерений. Аналоговые модули, в том числе для измерения напряжения, тока, температуры, частоты и механических напряжений, подключаются по отдельности и обеспечивают необходимую точность и разрешение. Также доступны специализированные модули с высокой частотой дискретизации, фильтрацией, подавлением алиасинга и преобразованием сигналов.

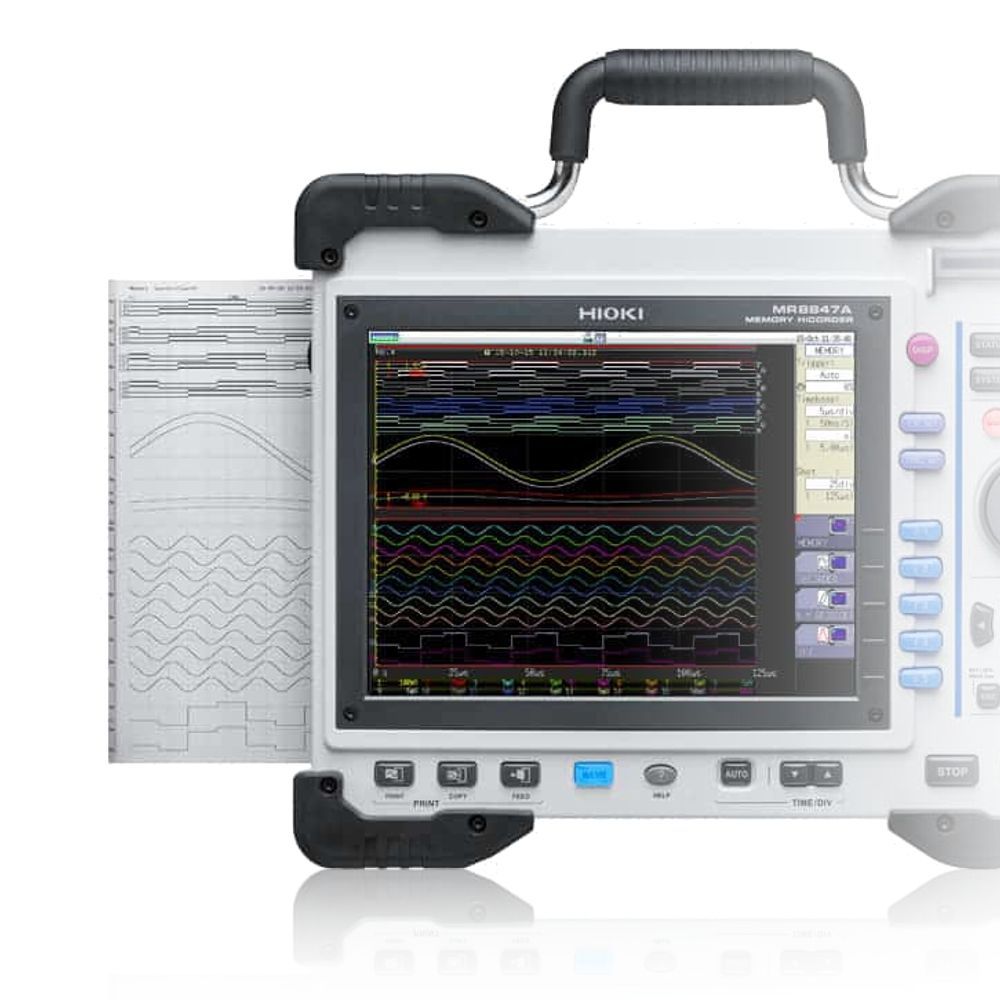

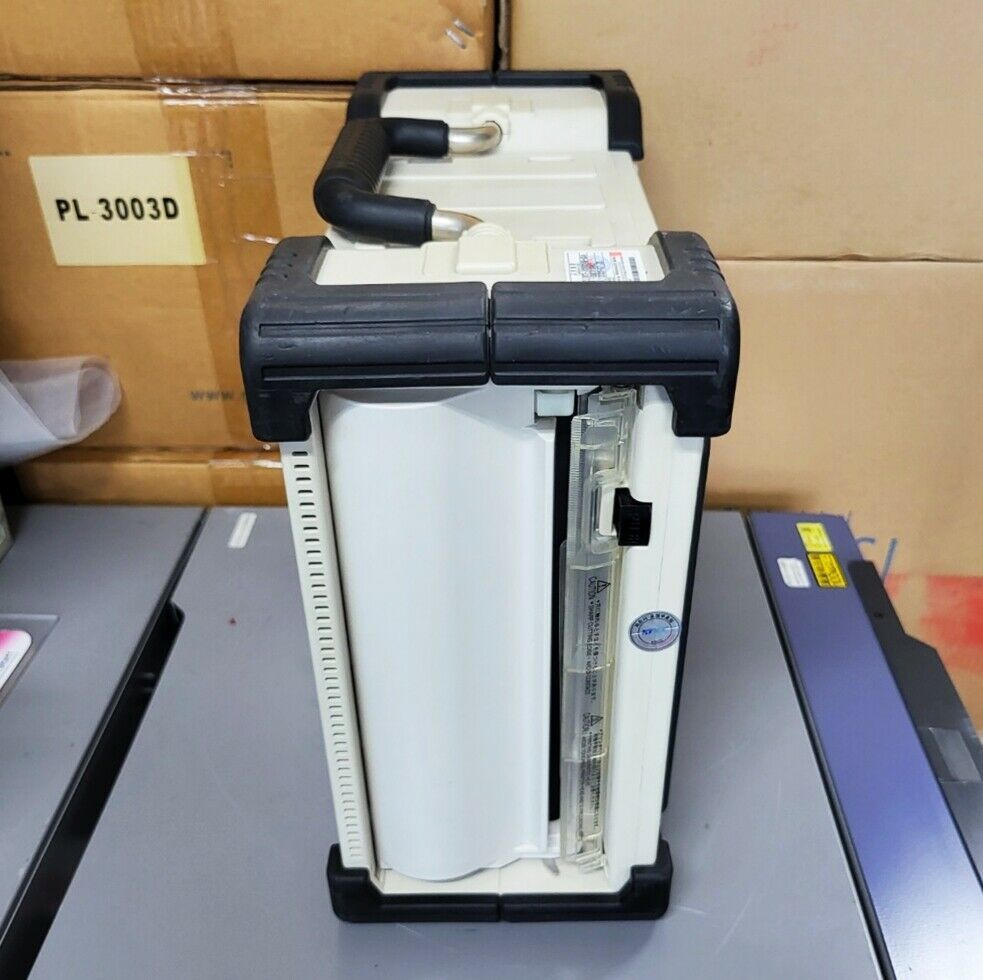

Для удобства анализа MR8847 оснащён цветным дисплеем диагональю 10,4 дюйма и встроенным термопринтером с высокой скоростью печати до 50 мм/с. Устройство позволяет сразу же вывести измеренные формы сигналов на бумагу, включая A4-отчёты с комментариями, параметрами и курсорами. Это особенно полезно при контроле качества, инспекциях или предъявлении результатов клиенту.

Программное обеспечение прибора включает функции сегментации памяти, триггерного захвата, наложения и сравнения сигналов, а также встроенный FFT-анализ для спектрального разложения до 8 МГц. Пользователь может задать нужные диапазоны, выбрать оконные функции и выполнить расчёт спектра, а также сравнить полученные результаты с эталонными сигналами. Режим быстрой оценки «проход/непроход» по временным или спектральным характеристикам ускоряет принятие решений при контроле продукции.

MR8847 также может работать в режиме X-Y регистратора, поддерживает ручной и внешний контроль положения пера, а вся регистрация осуществляется в электронном виде, что полностью заменяет бумажные архивы. Устройство оснащено интерфейсами LAN, USB и RS-232, позволяет управлять удалённо через браузер, загружать и анализировать данные на ПК с помощью поставляемого программного обеспечения Wave Viewer, а также поддерживает автоматизированную работу с использованием дополнительных пакетов Wave Processor и LAN Communicator.
