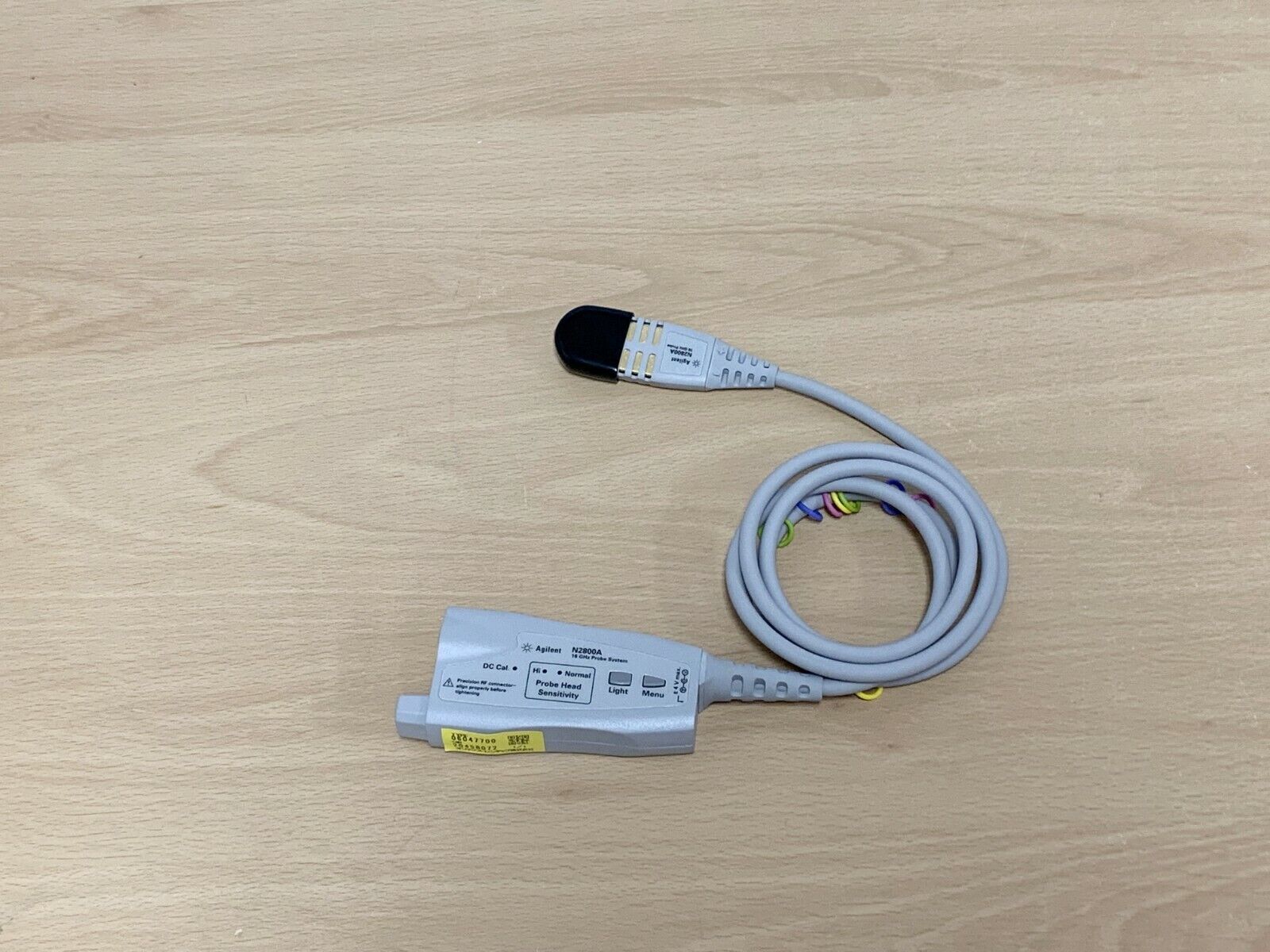

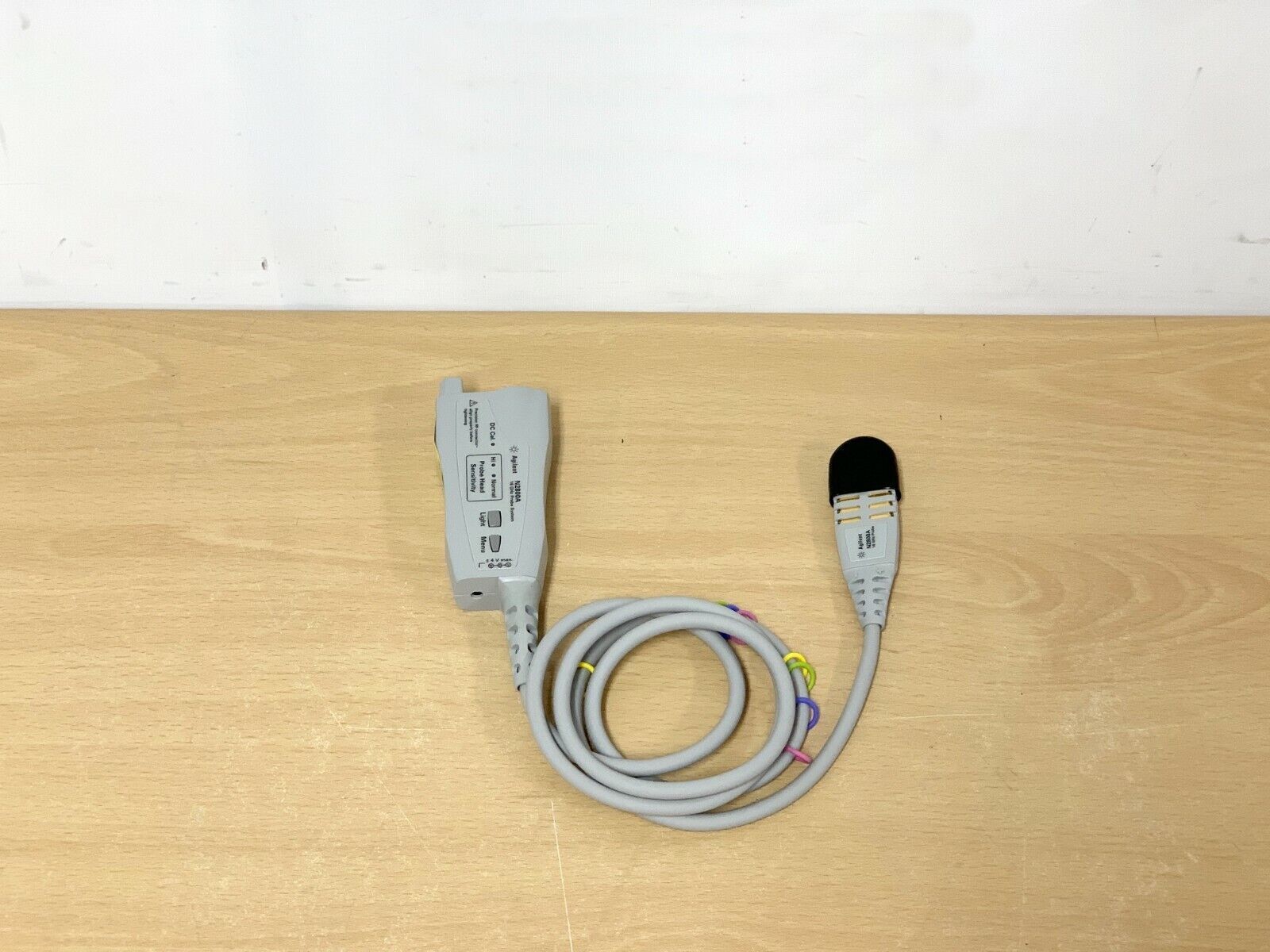

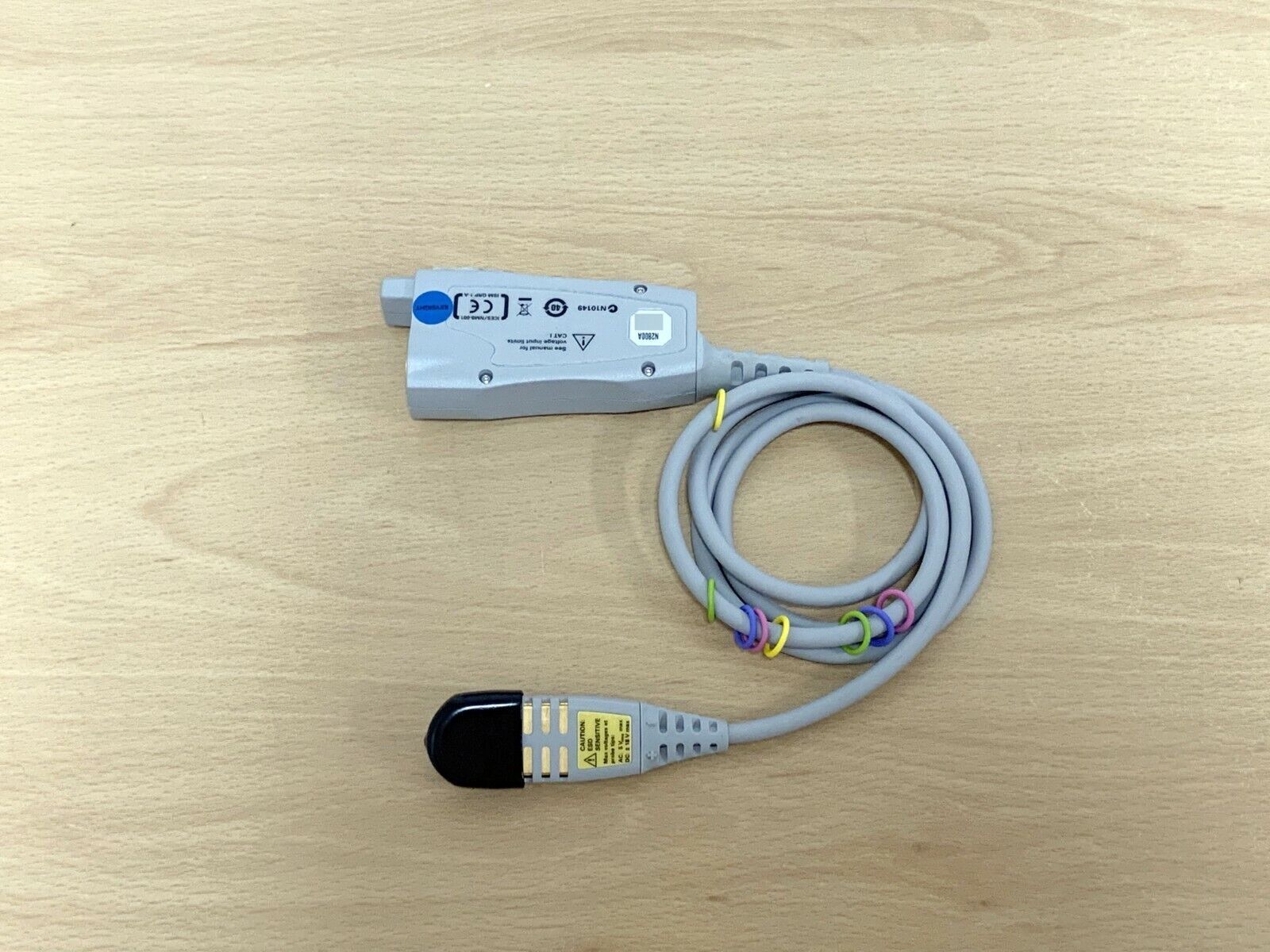

Усилитель пробника серии KEYSIGHT N2800A InfiniiMax III, 16 ГГЦ
Усилитель пробника Keysight N2800A серии InfiniiMax III представляет собой высокоточный измерительный модуль, предназначенный для работы с осциллографами высокого класса, включая модели серии 90000X. Он служит связующим звеном между зондом и входом осциллографа и обеспечивает качественную передачу сигнала с шириной полосы до 16 ГГц, что делает его незаменимым при анализе высокоскоростных цифровых шин, дифференциальных линий передачи и СВЧ-сигналов.
Конструкция усилителя N2800A ориентирована на минимизацию собственных искажений, паразитных шумов и влияние внешней среды. Это устройство формирует ключевое звено в системе измерения, позволяя поддерживать высокую амплитудную и фазовую точность при анализе сигналов на гигагерцовых частотах. Система подключения зондов построена на принципе модульности: усилитель может работать с различными типами головок — от пайки и браузеров до прецизионных коаксиальных интерфейсов, включая дифференциальные и одиночные сигнальные линии. Поддерживаются такие головки, как N5445A, N5439A и N5444A, обеспечивающие комфортную работу в условиях плотного монтажа или при анализе высокочастотных трактов.
Особое внимание в конструкции усилителя уделено электростатической защите. Согласно рекомендациям производителя, работа с модулем должна вестись исключительно в условиях антистатической защиты — с использованием заземлённых ковриков, браслетов и соответствующих аксессуаров. Это обусловлено высокой чувствительностью входного тракта усилителя, в котором используются компоненты с ультравысоким быстродействием и минимальным уровнем внутреннего шума. Даже кратковременный электростатический разряд может привести к деградации усилительного каскада и нарушению точности измерений.

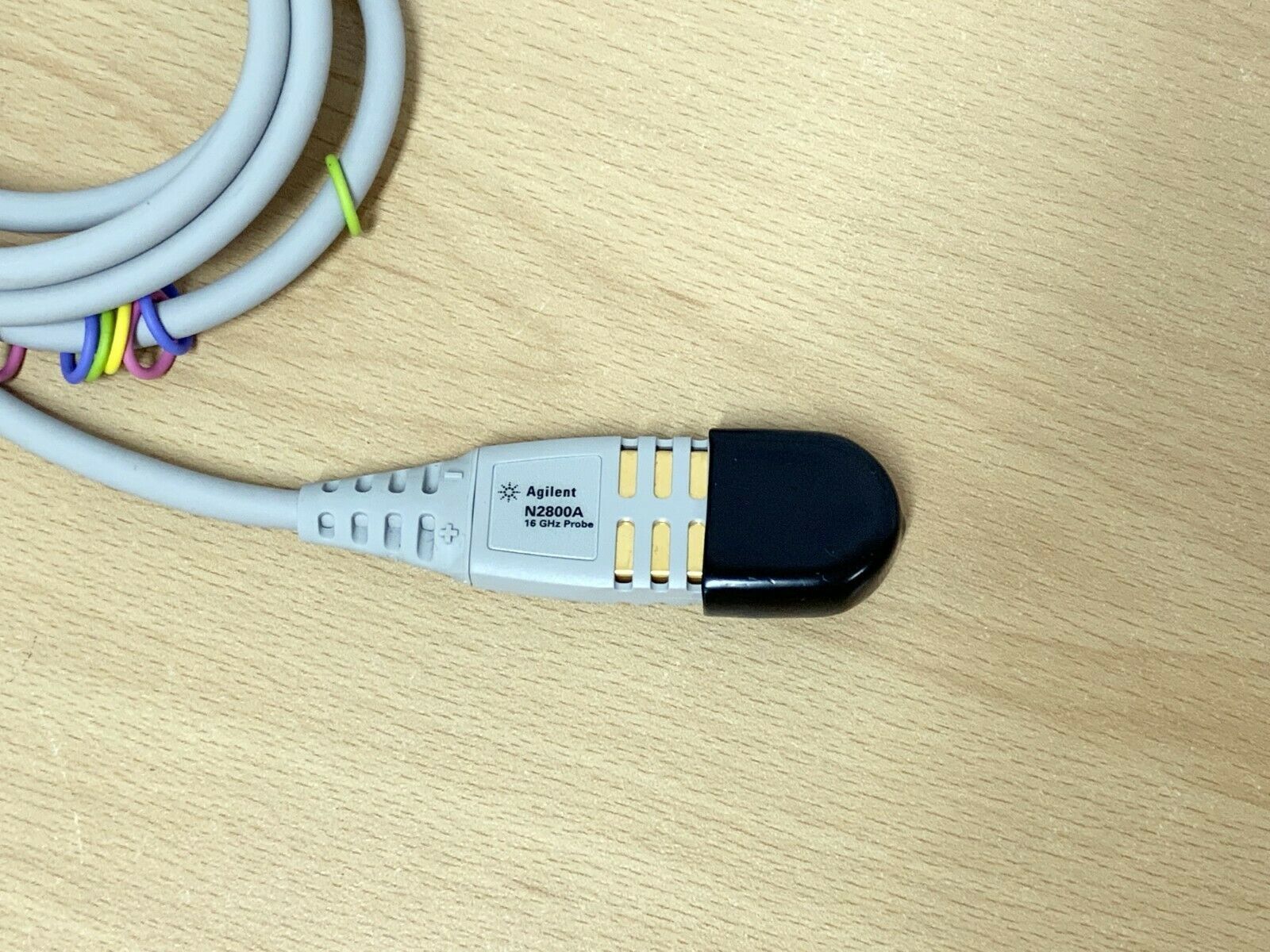

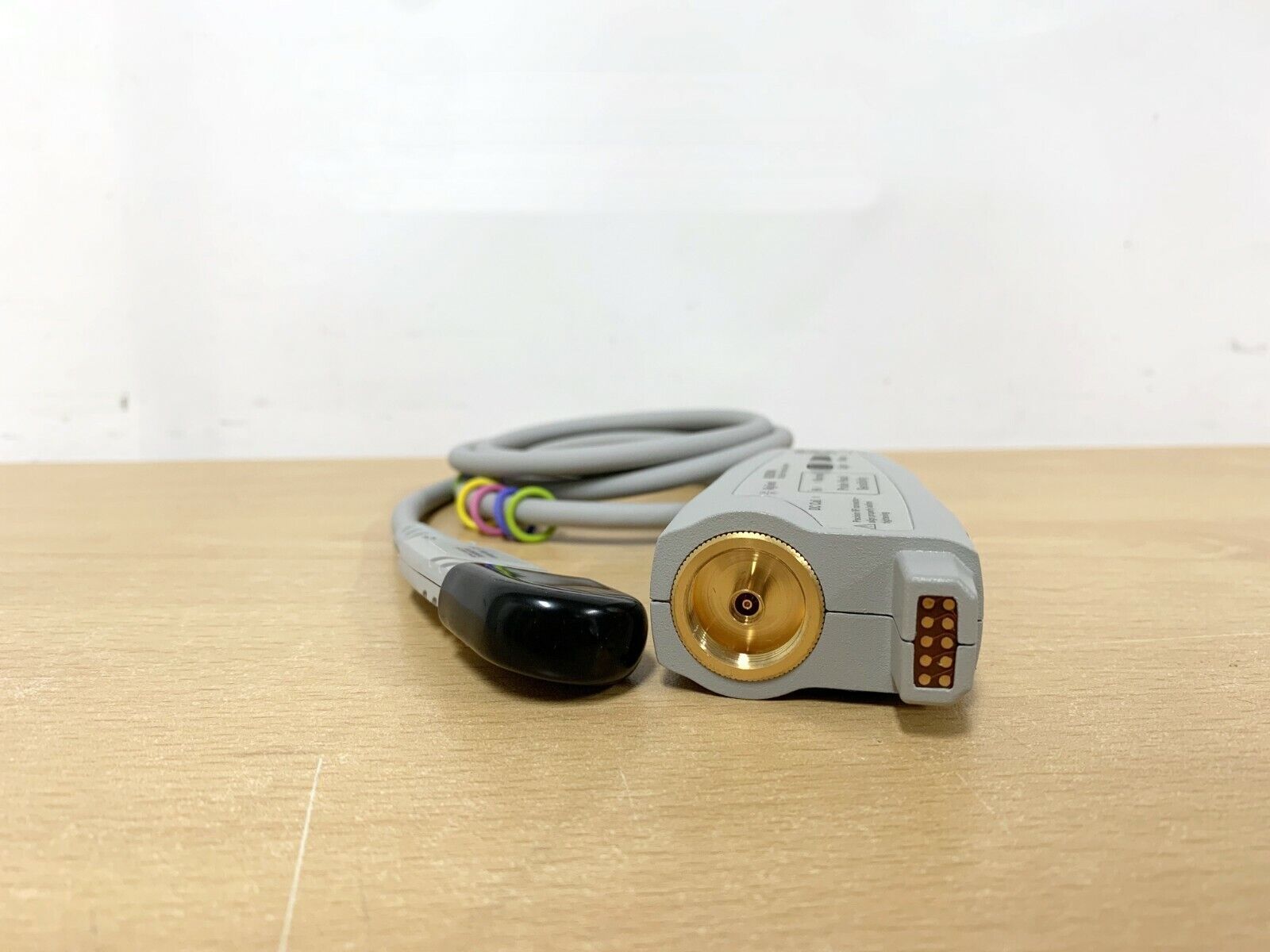

Подключение усилителя к осциллографу осуществляется через прецизионный механический интерфейс с самофиксирующимся зажимом. Механизм обеспечивает необходимый момент затяжки, исключая повреждение контактов при ручной установке. Усилитель подключается после установки зондовой головки на измеряемую цепь, что минимизирует риск повреждений при работе в реальных условиях. Конструкция допускает замену головок без отключения усилителя от осциллографа, за исключением случаев, когда используется пайка — в этих ситуациях соединение необходимо разрывать, чтобы исключить возможное влияние остаточного заряда.
Электрические параметры устройства позволяют анализировать сигналы со скоростями нарастания в пределах десятков пикосекунд, при этом сохраняется высокая линейность и стабильность по всему диапазону частот. Усилитель поддерживает передачу дифференциальных и симметричных сигналов, что особенно важно при отладке современных протоколов передачи данных с импедансным согласованием и дифференциальным вводом.
Характеристики
|
Тип
|
Усилитель пробника |
