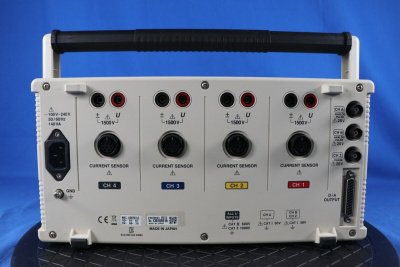

Измеритель мощности HIOKI 3390 – это высокоточный анализатор параметров электрических цепей, предназначенный для оценки характеристик переменного и постоянного тока в различных промышленных и исследовательских приложениях. Этот прибор обеспечивает измерение напряжения, тока, активной, реактивной и полной мощности, коэффициента мощности, частоты, энергии и гармонических искажений. Благодаря многоканальной архитектуре он позволяет проводить одновременный анализ нескольких сигналов, что особенно актуально для сложных систем с распределёнными нагрузками и многопоточной подачей энергии. Входные диапазоны напряжения охватывают широкий спектр значений, что позволяет работать как с низковольтными, так и с высоковольтными цепями, а точность измерения тока обеспечивается применением внешних токовых клещей.

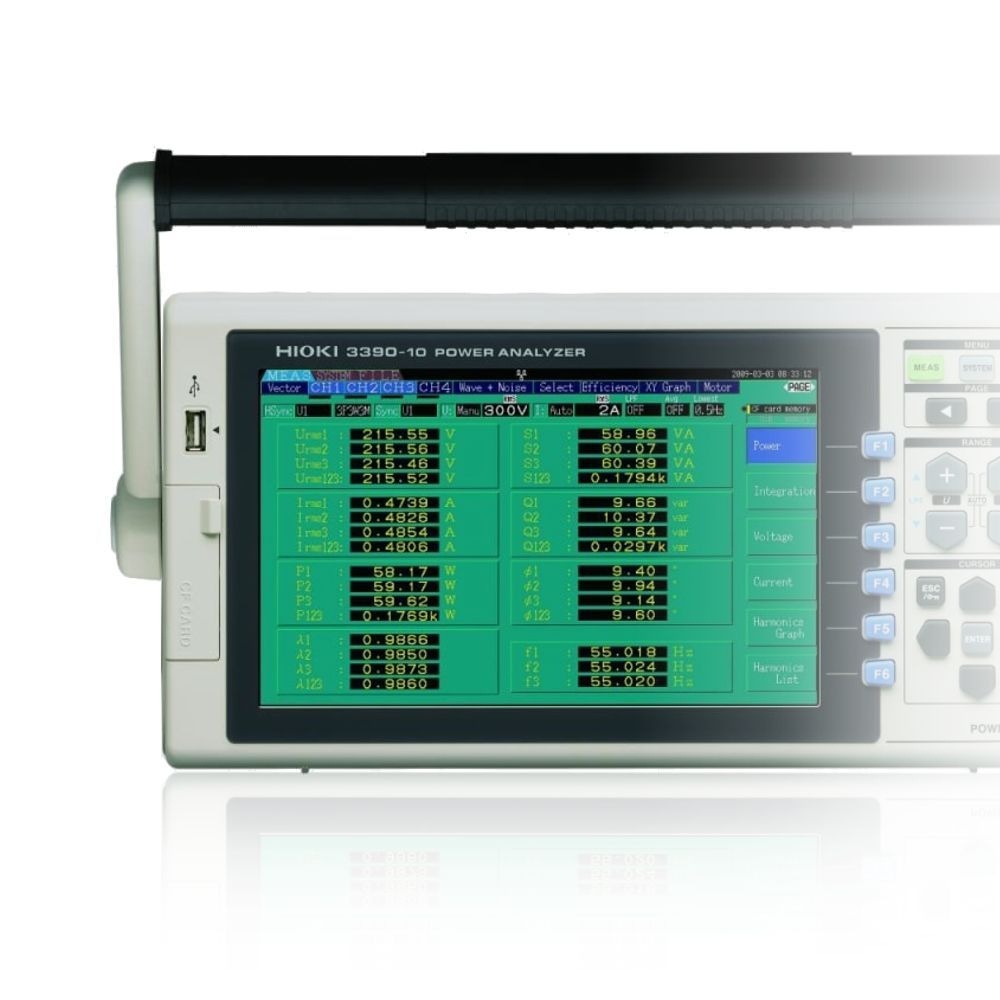

Встроенная цифровая обработка сигналов позволяет выполнять анализ гармонических составляющих, отображать векторные диаграммы, а также вычислять эффективность работы оборудования. Устройство поддерживает измерение мгновенных значений параметров, что даёт возможность выявлять переходные процессы и нестабильности в работе системы. Высокая разрядность аналого-цифровых преобразователей обеспечивает минимальную погрешность измерений, а возможность задания различных временных окон анализа позволяет адаптировать прибор под конкретные исследовательские задачи. Для удобства эксплуатации HIOKI 3390 оснащён крупным дисплеем с графическим представлением данных, что значительно упрощает интерпретацию результатов.

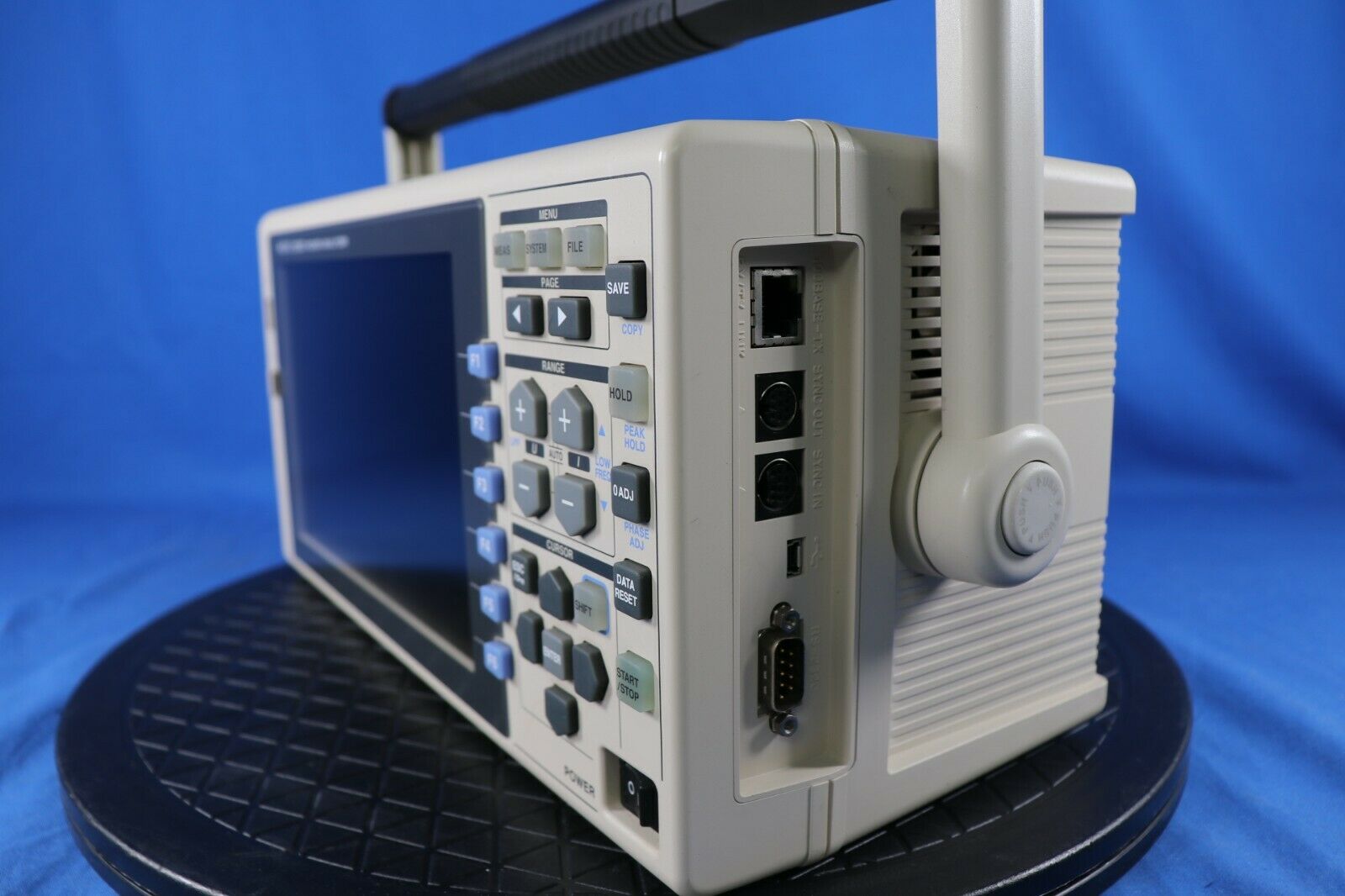

Интерфейсы USB и LAN позволяют интегрировать прибор в автоматизированные системы сбора данных и удалённого мониторинга, обеспечивая передачу измеренных параметров в режиме реального времени. Встроенная память даёт возможность сохранять большие объёмы данных, что полезно при длительных тестированиях и исследованиях характеристик оборудования в динамическом режиме. Интуитивно понятный интерфейс управления с возможностью быстрого доступа к основным функциям делает работу с прибором удобной даже для пользователей с минимальным опытом работы с подобными измерительными устройствами. Поддержка внешнего управления позволяет применять HIOKI 3390 в составе сложных измерительных стендов, выполняя автоматизированные тесты с минимальным участием оператора.
|
Тип
|
Измеритель мощности |
|
Предел допускаемой основной погрешности |
напряжение: ±(0,05% ИВ + 0,05% ВПИ) |
|
Измеряемые параметры |
напряжение, сила тока, пиковые напряжения и сила тока, мощность (активная, реактивная, полная), Cosφ, фазовый угол, частота, интегрированное значение силы тока и мощности, эффективность, потери, коэффициент пульсации напряжения и тока, коэффициент дисбаланса напряжения и тока |
|
анализ спектра помех (преобразование FFT): напряжения и тока |
|
|
анализатор гармоник: уровень гармоник напряжения и тока, угол фазы гармоник, общие искажения по току и напряжению |
|
|
характеристики электрических двигателей: напряжение, число оборотов в минуту, частота, электрический угол сдвига статора и ротора, мощность двигателя, потери, крутящий момент, КПД и др. |
|
|
Анализатор гармоник |
ввод: 4 канала, частота синхронизации от 0,5 Гц до 5 кГц; |
|
Анализатор спектра помех |
ввод: 1 канал (возможен выбор одного канала из CH1… CH4); |
|
Частота обновления |
анализатор гармоник: 50 мс |
|
Интервал записи данных |
(50; 100; 200; 500) мс, (1; 5; 10; 15; 30) с, (1; 5; 10; 15; 30; 60) мин |
|
Интерфейс связи |
LAN, USB, RS-232C, CF card, канал синхронизации |
|
Условия эксплуатации |
точность измерений гарантируется при нормальных условиях (23 ± 5) °С и влажности не более 80%; рабочие условия: от 0 до 40 °С |
|
Электропитание |
от 100 до 240 В 50/60 Гц, макс. 140 В•А |
|
Габаритные размеры |
340 × 170 × 157 мм |
|
Масса |
4,8 кг |
