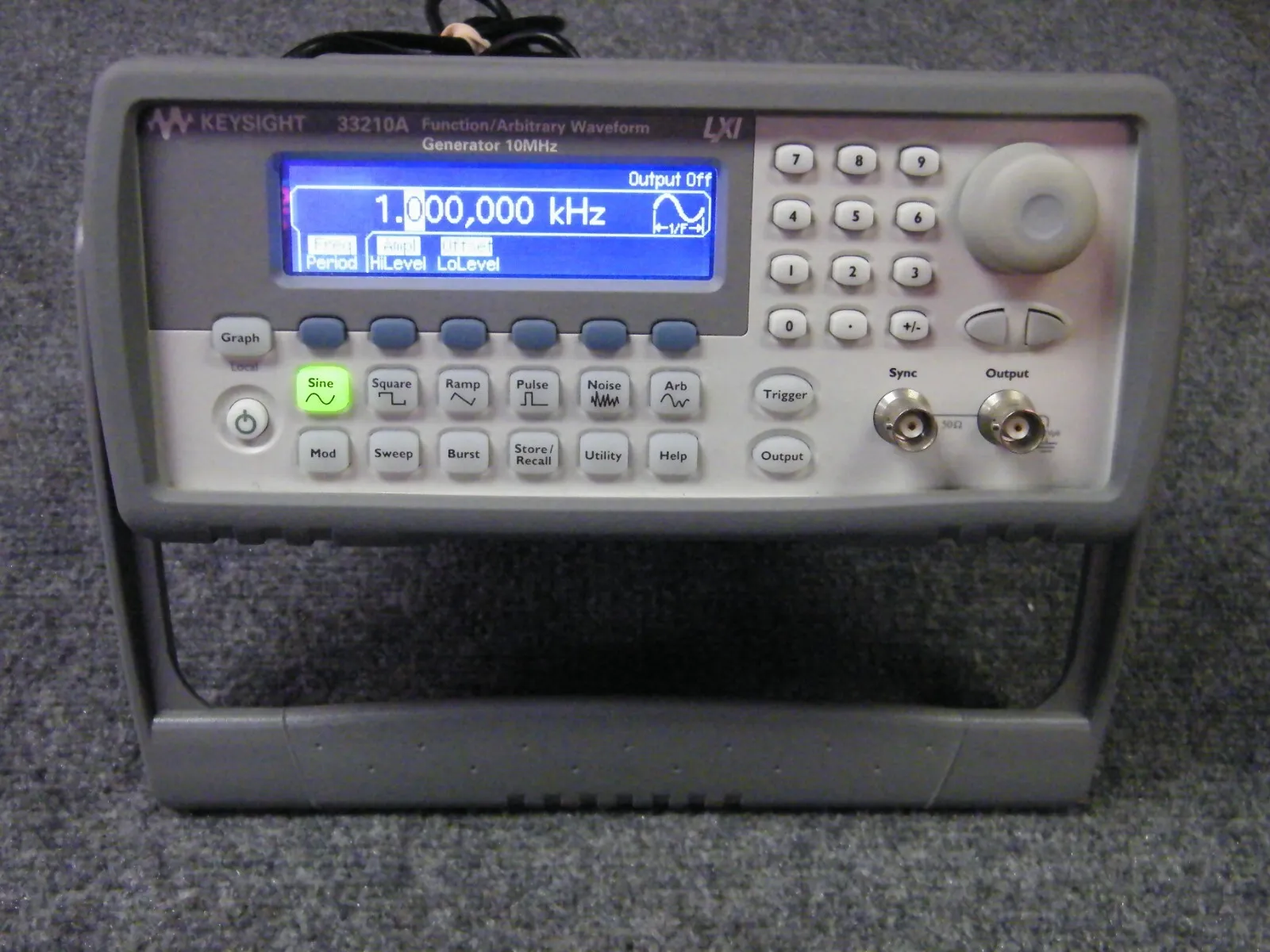

Генератор сигналов 33210A

Спец.цена

Госреестр

Прибор генерирует стабильные, точные сигналы с низким уровнем нелинейных искажений, при этом в прибор уже встроено 10 стандартных форм сигналов.

Подробнее

121 553 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор сигналов 33210A от Agilent представляет собой высокопроизводительный инструмент, предназначенный для реализации сложных задач в области испытаний и измерений. Этот генератор способен создавать как стандартные, так и арбитражные волновые формы, обеспечивая широкий спектр возможностей для пользователей в самых разнообразных приложениях. Модель 33210A выделяется своей способностью генерировать сигналы с частотой до 10 МГц, что делает его подходящим для тестирования систем связи, преобразователей и микросхем.

Одной из ключевых особенностей данного генератора является его высокая точность и стабильность сигнала, что обеспечивается благодаря использованию современных технологий модуляции. Помимо стандартных функций генерации сигналов, таких как синусоидальные, прямоугольные и треугольные волны, 33210A также поддерживает FM, PM, FSK и другие виды модуляции. Это позволяет имитировать более сложные и реалистичные операционные сценарии.

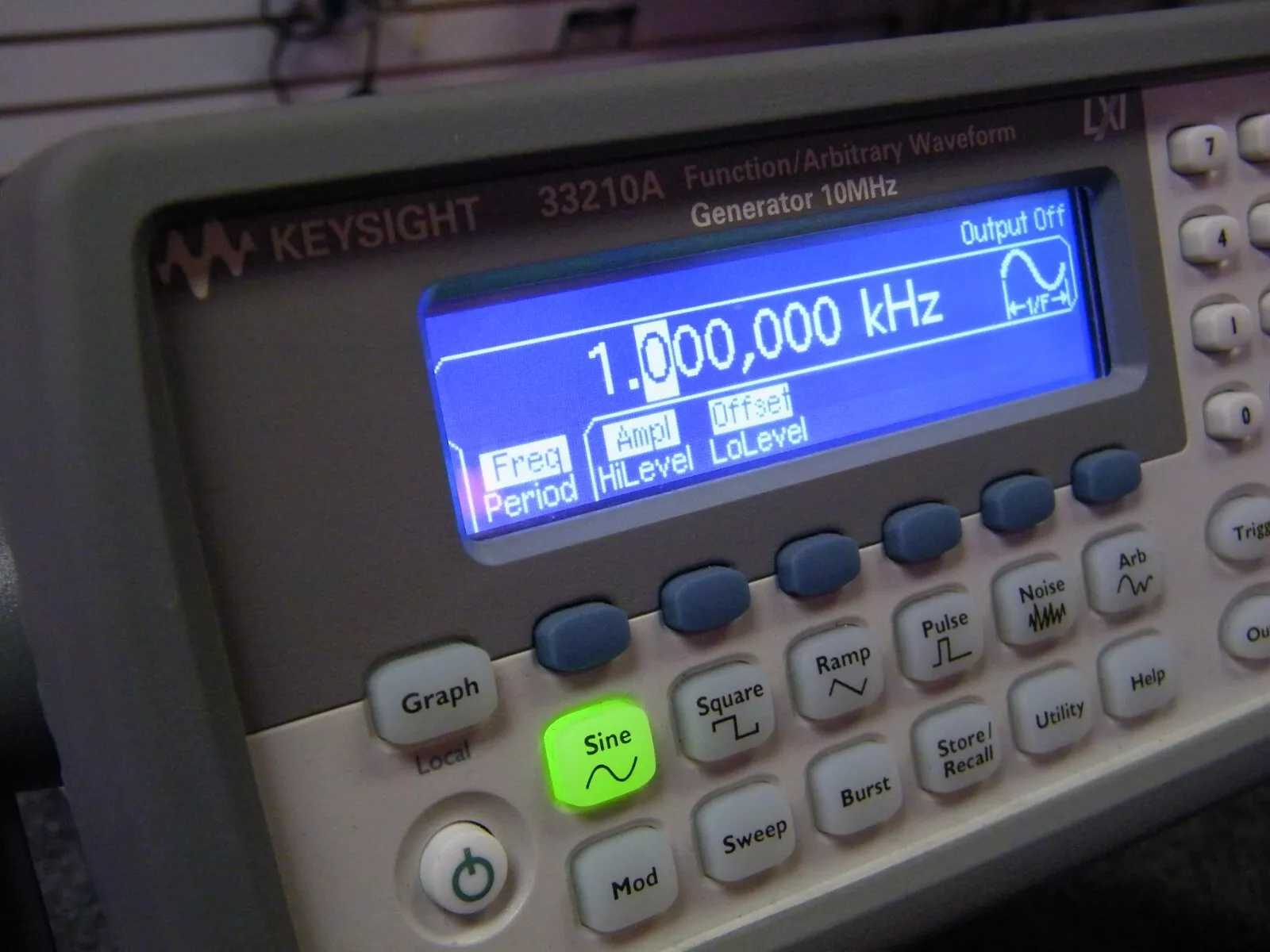

Генератор оборудован цветным графическим дисплеем, который упрощает процесс настройки и позволяет пользователям легко интерпретировать результаты измерений. Интуитивно понятный интерфейс и возможность программирования через передовые интерфейсы связи, такие как GPIB, LAN и USB, усиливают удобство использования прибора в интенсивных исследовательских или промышленных условиях.

Характеристики

Максимальная частота	10 МГц
Тип	Генератор сигналов

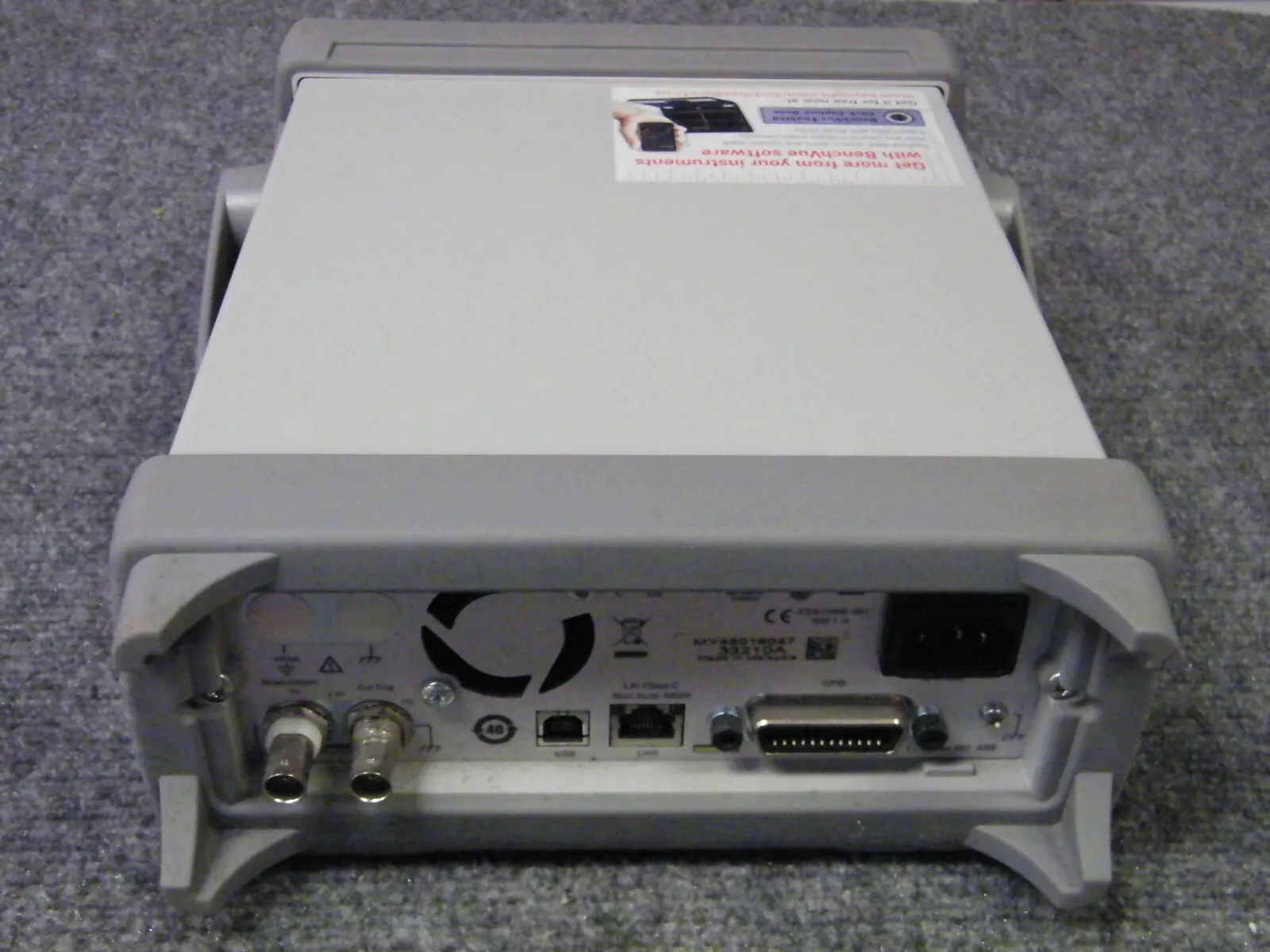

Интерфейсы	USB, LAN, GPIB
Фазовый шум	-115 дБн/Гц
Опорный генератор	±2×10-5
Выходной импеданс	50 Ом
Выходной уровень	10 мВ … 10 В пик-пик

Характеристики

Выходные параметры
Частотный диапазон	1 мГц - 10 МГц
Разрешение	1 мГц
Выходной уровень	10 мВ…10 В пик - пик на нагрузке 50 Ом
Синусоида
Погрешность установки уровня на 1 кГц	± (1%+1 мВ)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте менее 100 кГц0,2 дБ для частот от 100 кГц до 5 МГц0,3 дБ для частот от 5 МГц до 10 МГц
Коэффициент гармоник	≤-70 дБн (0,04%) от 0 до 20 кГц< -65 дБн от 20 кГц до 100 кГц< -50 дБ от 100 кГц до 1 МГц
Постоянное смещение
Диапазон (пик. знач. AC+DC)	±5 В на нагрузке 50 В
Погрешность установки	±2%
Меандр
Частотный диапазон	1 мГц - 10 МГц
Время нарастания/спада	< 20 нс
Выброс	< 2%
Перестраиваемая скважность	20% - 80% (до 5 МГц)40% - 60% (до 10 МГц)
Погрешность установки скважности	±1%
Джиттер	1 нс
Пила, треугольник
Диапазон частот	1 мГц – 100 кГц
Нелинейность	< 0,1%
Перестраиваемая скважность	0,0% – 100,0%
Импульс
Диапазон частот	1 мГц – 5 МГц
Длительность импульса	От 40 нс
Перестраиваемое время нарастания	От 20 до 100 нс
Выброс	< 2%
Джиттер	300 пс
Шум
Полоса частот (белый шум)	7 МГц
АМ, ЧМ
Формы несущей	Синус, меандр
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц)
Девиация частоты	До 5 МГц (пиковая)
Коэффициент АМ	1…120 % (АМ); разрешение 0,1 %
Общие данные
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	261 х 104 х 303 мм
Масса	3,4 кг
