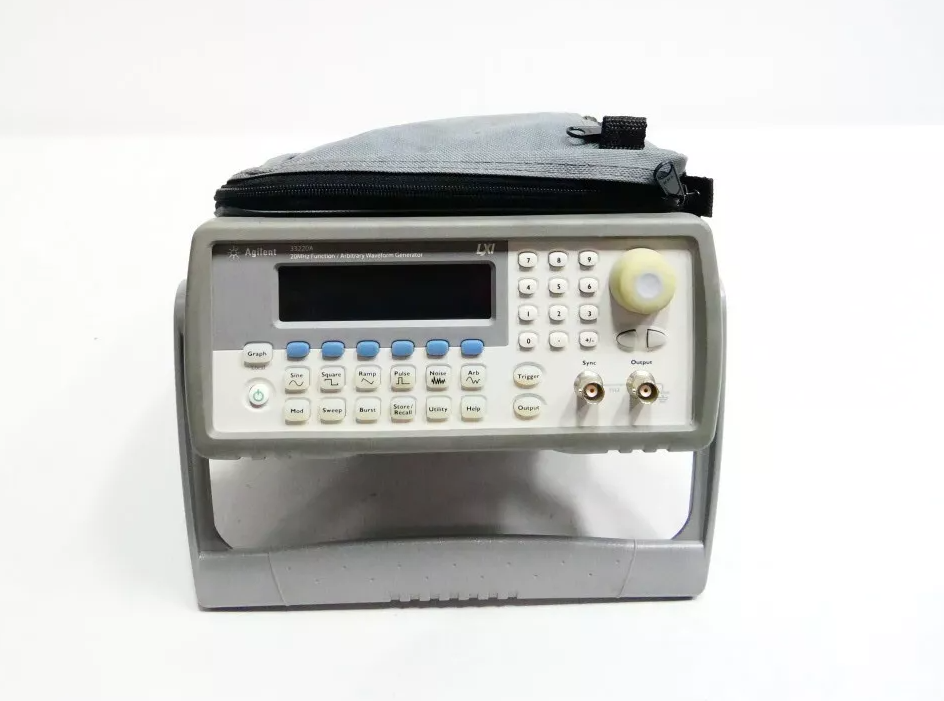

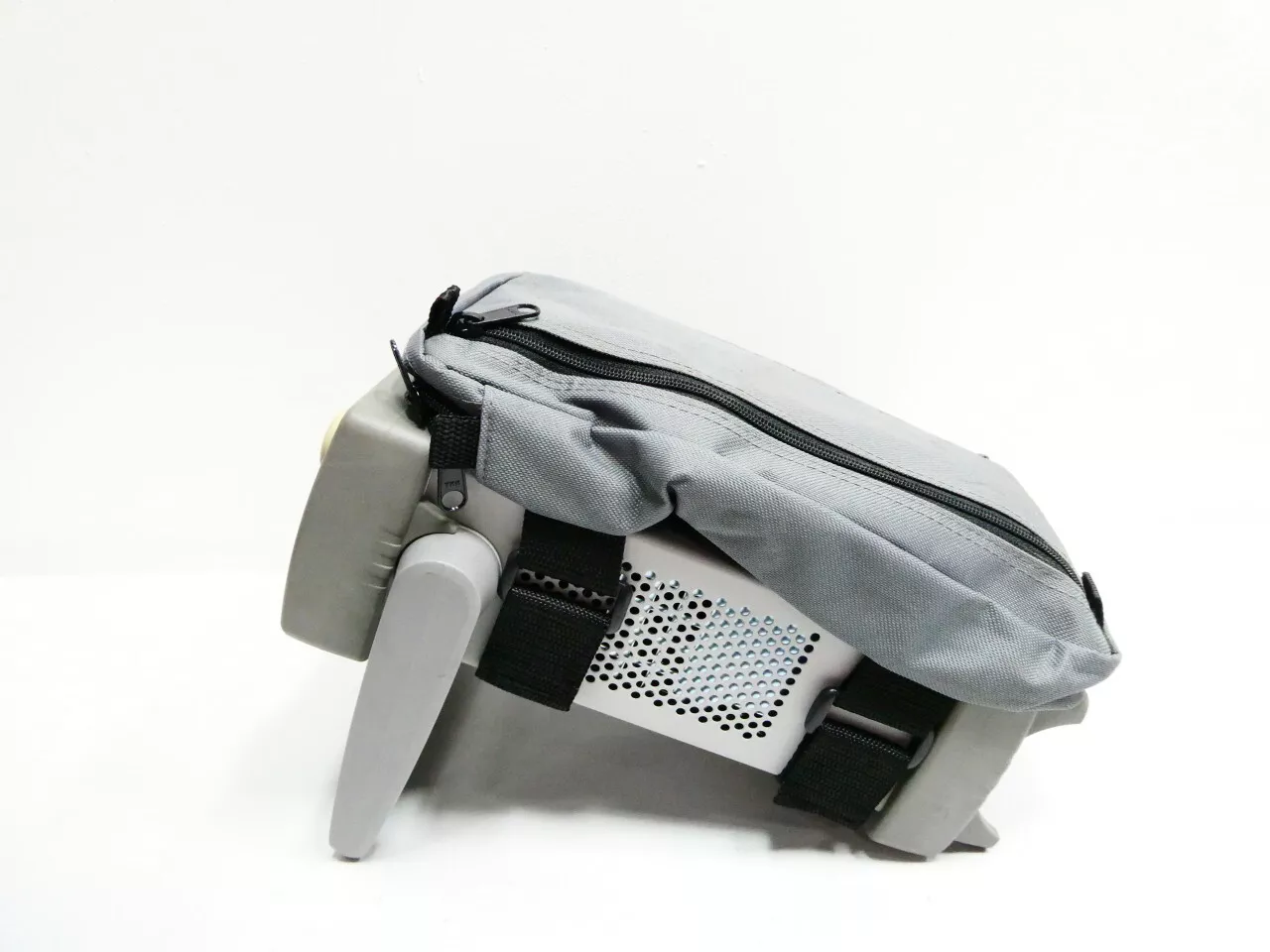

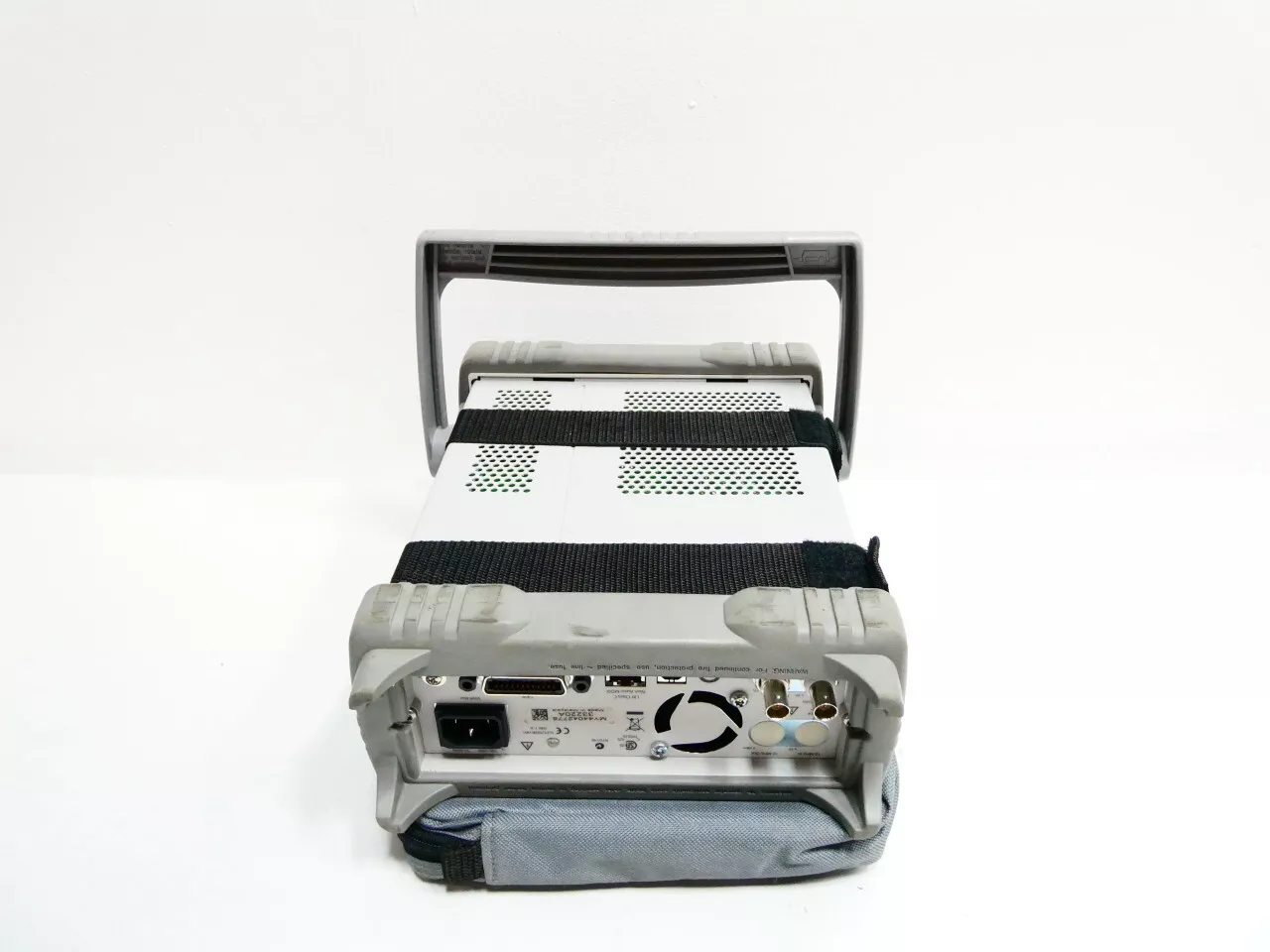

Генератор сигналов 33220A

Спец.цена

Госреестр

Генератор сигналов 33220A — это высокоточный прибор, который генерирует сигналы в частотном диапазоне от 1 мкГц до 20 МГц с разрешением 1 мкГц и погрешностью установки частоты ± 20x10-6.

Подробнее

152 017 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор сигналов 33220A от компании Keysight представляет собой устройство, которое сочетает функции синтезатора и арбитражного генератора. Этот инструмент способен создавать как стандартные сигналы, так и пользовательские волновые формы. Он подходит для широкого спектра применений, включая исследования, разработку и обучение.

Основная особенность 33220A — это его способность генерировать частоты до 20 МГц. Прибор оснащён функцией генерации арбитражных волновых форм, что позволяет пользователям создавать любую желаемую форму волны в пределах его памяти. Качество сигналов гарантируется благодаря встроенной технологии прямого цифрового синтеза, обеспечивающей точность и стабильность частоты.

33220A также включает в себя функции модуляции сигнала, предоставляя возможности амплитудной, частотной, фазовой, широтно-импульсной модуляции и модуляции с дискретным сигналом. Это делает его подходящим для испытаний различных электронных устройств и систем. Кроме того, устройство имеет встроенный счетчик частоты и может функционировать в режиме внешней или внутренней модуляции, что увеличивает его универсальность.

Эргономика и интерфейс пользователя 33220A также заслуживают внимания. Устройство оснащено ярким ЖК-дисплеем, который показывает все ключевые параметры сигнала и упрощает настройку устройства. Помимо этого, он поддерживает интерфейсы GPIB и USB, что позволяет легко интегрировать его в автоматизированные тестовые системы или использовать в образовательных целях.

Характеристики

Максимальная частота	20 МГц
Тип	Генератор сигналов
Интерфейсы	USB, LAN, GPIB
Фазовый шум	-115 дБн/Гц
Опорный генератор	±2×10-5
Выходной импеданс	50 Ом
Выходной уровень	10 мВ … 10 В пик-пик

Характеристики

Выходные параметры
Частотный диапазон	1 мкГц – 20 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±20х10-6
Выходной уровень	10 мВ… 10 Впик-пик на нагрузке 50 Ом
Синусоида
Погрешность установки уровня на 1 кГц	± (1%+1 мВ)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте менее 100 кГц 0,15 дБ для частот 100 кГц – 5 МГц 0,3 дБ для частот 5 МГц – 20 МГц
Коэффициент гармоник	≤-70 дБн (0,04%) до 20 кГц <-65 дБн до 100 кГц <-50 дБн до 1 МГц <-40 дБн до 20 МГц
Постоянное смещение
Диапазон (пик знач. AC+ DC)	±5 В на нагрузке 50 В
Погрешность установки	±2%
Меандр
Частотный диапазон	1 мкГц – 20 МГц
Время нарастания/спада	< 13 нс
Выброс	< 2%
Перестраиваемая скважность	20% - 80% (до 10 МГц) 40% - 60% (до 20 МГц)
Погрешность установки скважности	±1%
Джиттер	1 нс
Пила, треугольник
Диапазон частот	1 мкГц – 200 кГц
Нелинейность	< 0,1%
Перестраиваемая скважность	0,0% - 100,0%
Импульс
Диапазон частот	500 мкГц – 5 МГц
Длительность импульса	От 20 нс
Перестраиваемое время нарастания	От 13 до 100 нс
Выброс	< 2%
Джиттер	300 пс
Шум
Полоса частот (белый шум)	9 МГц
Произвольная форма
Диапазон частот	1 мкГц – 6 МГц
Длина памяти	2 – 64 тысячи точек
Разрешение ЦАП	14 бит (включая знак)
Частота дискретизации	50 МГц
Память	4 ячейки
Встроенные сигналы	Нарастающая и спадающая экспонента, кардиосигнал, sin x/ x
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
Девиация частоты	До 10 МГц (пиковая)
Коэффициент АМ	1… 120 % (АМ); разрешение 0,1%
Общие данные
Напряжение питания	220 В (± 15 %), 50/60 Гц
Габаритные размеры	261х104х303 мм
Масса	3,4 кг
