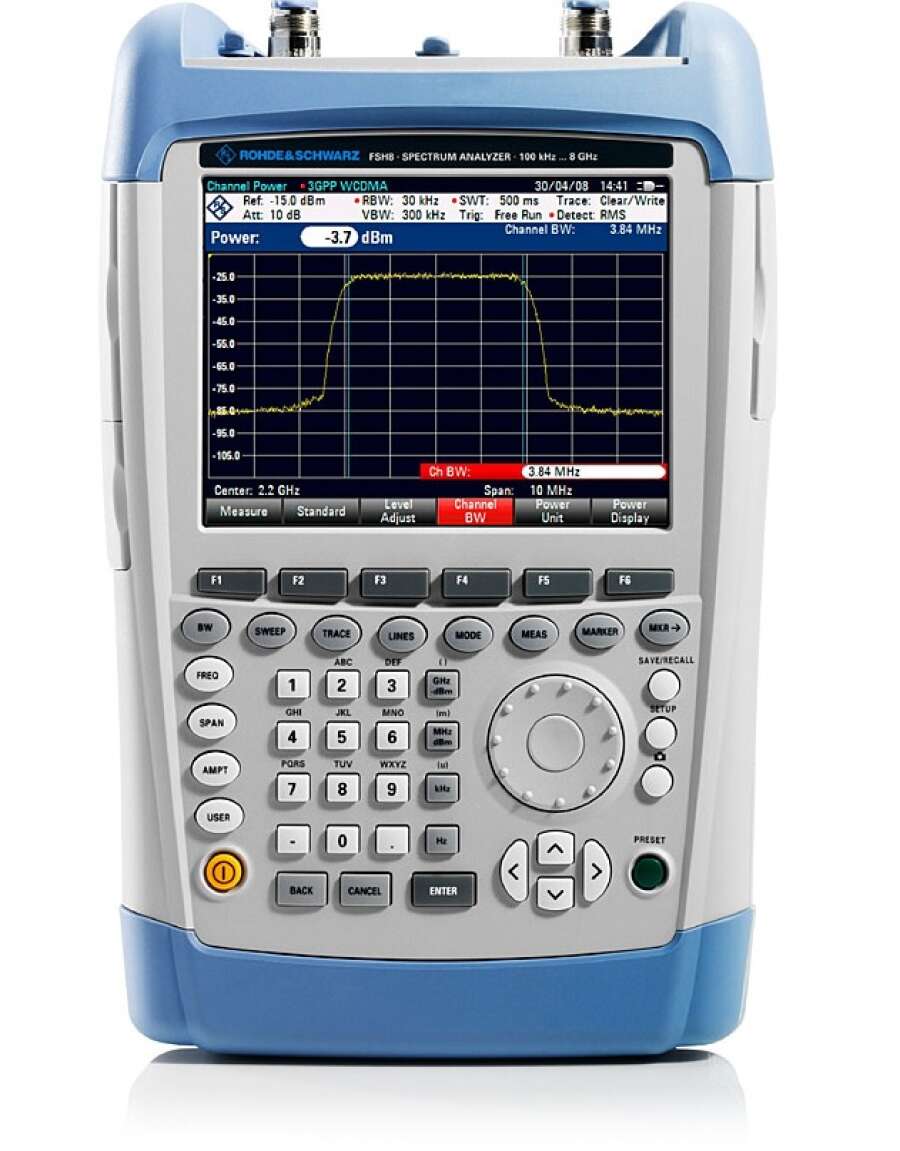

Портативный анализатор спектра FSH13

Госреестр

FSH13 – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей.

Подробнее

4 398 915 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Портативный анализатор спектра R&S®FSH13 — это мощное и универсальное устройство, разработанное для работы в полевых условиях и сочетающее в себе надёжность, функциональность и мобильность. Этот прибор предназначен для специалистов, которые занимаются установкой, обслуживанием и тестированием радиочастотного оборудования, включая передающие станции, антенны, кабельные линии и беспроводные сети.

Анализатор охватывает частотный диапазон от 9 кГц до 13,6 ГГц и может выполнять спектральный анализ с высоким уровнем чувствительности, достигающим –141 дБмВт (в режиме 1 Гц) без предусилителя и до –161 дБмВт при его включении. Благодаря компактному корпусу и малому весу около 3 кг он легко переносится и удобен в эксплуатации даже в сложных погодных и технических условиях. Встроенный аккумулятор обеспечивает до 4,5 часов автономной работы, а дисплей с высоким разрешением остаётся читаемым при ярком солнечном свете благодаря возможности переключения в монохромный режим.

FSH13 поддерживает целый спектр измерительных режимов: от оценки мощности в канале и анализа паразитных излучений до векторного анализа цепей и измерения расстояния до места повреждения (DTF). Он способен измерять параметры передатчиков в стандартах GSM, WCDMA, CDMA2000, LTE, NB-IoT и других, включая анализ спектральных масок, импульсных сигналов и коэффициента утечки мощности в соседний канал (ACLR). Прибор также оснащается функциями геопривязки, картографирования и записи спектрограмм, что делает его отличным инструментом для поиска и анализа помех.

FSH13 может работать в роли анализатора с функцией приёма, измерителя напряжённости поля, а также позволяет подключать направленные и ненаправленные антенны. Поддержка внешних USB-датчиков мощности расширяет его возможности до 110 ГГц, а встроенный КСВН-мост, следящий генератор и источник смещения обеспечивают проведение скалярных и векторных измерений с высокой точностью. Интуитивно понятный интерфейс, наличие мастеров измерений и удобное документирование через ПО R&S®InstrumentView позволяют легко внедрять его в любые рабочие процессы.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	13,6 ГГц

Характеристики

Параметр		Значение
Диапазон частот		от 9 кГц до 13,6 ГГц
Точность воспроизведения частоты		2,5 × 10^-6 5 × 10^-8 с GSP приемником HA-Z240 5 × 10^-9 с источником опорной частоты FSH-Z114
Полосы разрешения		От 1 Гц до 3 МГц Фильтры ЭМП (опция FSH-K43): 200 Гц, 9 кГц, 120 кГц, 1 МГц
Точность воспроизведения частоты		2,5 х 10^-6 5 х 10^-8 с GSP приемником HA-Z240 5 х 10^-9 с источником опорной частоты FSH-Z114
Максимальная полоса демодуляции		До 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))
Средний уровень собственных шумов (DANL)	без предусилителя, полоса разрешения = 1 Гц (нормиров.)
	на частоте 3,6 ГГц	<–138 дБмВт, –143 дБмВт (тип.)
	на частоте 8 ГГц	<–136 дБмВт, –141 дБмВт (тип.)
	на частоте 13,6 ГГц
	с предусилителем, полоса разрешения = 1 Гц (нормиров.)
	на частоте 3,6 ГГц	<–155 дБмВт, –159 дБмВт (тип.)
	на частоте 8 ГГц	<–147 дБмВт, –150 дБмВт (тип.)
	на частоте 13,6 ГГц	<–158 дБмВт, –162 дБмВт (тип.)
Точка пересечения третьего порядка	от 300 МГц до 3,6 ГГц	>10 дБмВт, ном. +15 дБмВт
	от 3,6 ГГц до 8 ГГц	>3 дБмВт, ном. +10 дБмВт
	от 3,6 ГГц до 13,6 ГГц	>3 дБмВт, ном. +15 дБмВт
Фазовый шум	на частоте 500 МГц	–
	при отстройке 30 кГц	< -95 дБн (1 Гц), ном. -105 дБн (1 Гц)
	при отстройке 100 кГц	< -100 дБн (1 Гц), ном. -110 дБн (1 Гц)
	при отстройке 1 ГГц	< -120 дБн (1 Гц), ном. -127 дБн (1 Гц)
Детекторы	отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)
Погрешность измерения уровня	10 МГц < f ≤ 3,6 ГГц	<1 дБ, ном. 0,5 дБ
	3,6 МГц < f ≤ 8 ГГц	<1,5 дБ, ном. 1 дБ
	3,6 ГГц< f ≤ 13,6 ГГц	< 1,5 дБ, ном. 0,5 дБ
Дисплей		6,5" цветной ЖК-дисплей с VGA-разрешением
Время работы от батарей	HA-Z204, 4 A*ч	до 3 ч
(без следящего генератора)	HA-Z206, 6 A*ч	до 4,5 ч
Габаритные размеры(Ш × В × Г), мм		194 х 300 х 69
Масса, кг		3

Комплектация

№	Наименование	Количество
1	Анализатор спектра FSH13	1
2	Батарея	1
3	Кабель USB	1
4	Кабель LAN	1
5	Адаптер питания	1
6	Руководство по эксплуатации	1
7	Методика поверки МП РТ 2107-2014	1
8	Упаковочная тара	1
