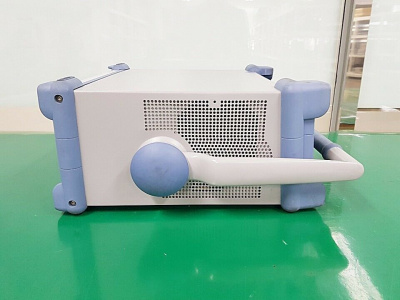

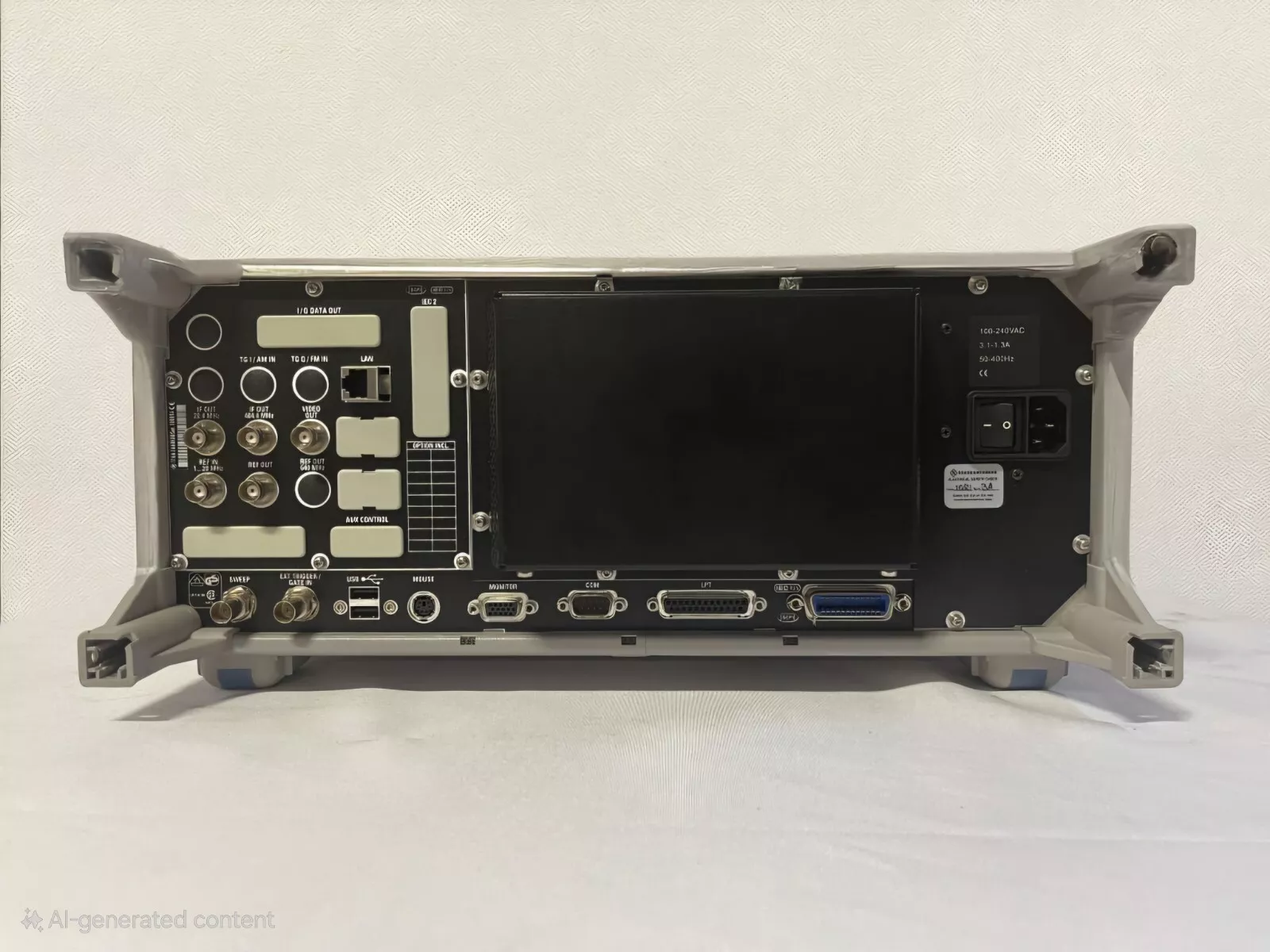

Анализатор спектра R&S FSU8

Спец.цена

Госреестр

Анализаторы спектра R&S FSU8 представляют собой передовые инструменты для анализа сигналов в широком диапазоне частот от 20 Гц до 8 ГГц. Они обладают рядом уникальных характеристик, которые делают их незаменимыми для разработчиков и инженеров в области радиотехники и телекоммуникаций.

Подробнее

1 474 796 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра Rohde & Schwarz FSU8 выделяется своими функциями, способными обеспечить эффективное тестирование и разработку базовых станций. Устройство оснащено широким диапазоном динамики, что делает его идеальным инструментом для данных целей. Интегрированные в стандартную комплектацию характеристики, такие как точность измерений менее 0.3 дБ и функция затворного свипа, подчеркивают его продвинутые возможности. Низкий уровень фазовых шумов и низкий уровень собственных шумов прибора делают его подходящим для разработки радарных систем и поиска спуриусных излучений.

Анализатор предлагает полный спектр детекторов для адаптации к различным типам сигналов, многофункциональные разрешающие фильтры и дополнительные приложения, что делает его многоцелевым и легким в использовании устройством. С его помощью можно эффективно сократить циклы разработки благодаря универсальным функциям, высокой производительности и широкому динамическому диапазону.

Особенности анализатора включают возможность анализа спектра до 67 ГГц, что обеспечивает прямой диапазон частот до 67 ГГц без необходимости использования внешних смесителей, что упрощает тестовые установки. Также поддерживается расширение частотного диапазона до 110 ГГц с внешними смесителями от Rohde & Schwarz.

В области производства анализатор обеспечивает высокую пропускную способность благодаря коротким циклам тестирования и быстрой передаче данных. Продвинутые меры по управлению шумами позволяют улучшить измерения слабых сигналов, приближенных к уровню тепловых шумов.

Доступные опции для анализатора спектра Rohde & Schwarz FSU8:

B4: OCXO с низким старением и улучшенным фазовым шумом на смещении 10 Гц
B9: Генератор слежения от 100 кГц до 3.6 ГГц
B10: Управление внешним генератором
B21: Порты LO/IF для внешних смесителей, расширяющие диапазон до 110 ГГц
B25: Электронный аттенюатор от 0 дБ до 30 дБ и предусилитель 20 дБ
B73: Векторный анализатор сигналов
K5: Программное обеспечение для измерений GSM/EDGE
K7: Демодулятор AM/FM/φM
K9: Измерения с помощью датчиков мощности
K15: Демодулятор для измерений VOR/ILS

Характеристики

Тип	Анализатор спектра
Мин. частота	20 Гц
Макс. частота	8 ГГц

Характеристики

Диапазон частот
FSU3	от 20 Гц до 3,6 ГГц
FSU8	от 20 Гц до 8 ГГц
FSU26	от 20 Гц до 26,5 ГГц
FSU43	от 20 Гц до 43 ГГц
FSU46	от 20 Гц до 46 ГГц
FSU50	от 20 Гц до 50 ГГц
FSU67	от 20 Гц до 67 ГГц
Радиочастотные параметры
Отображаемый средний уровень шумов (ном.)	−158 дБм (1 Гц) без предусилителя
Фазовый шум SSB (ном.)	−123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц
Фазовый шум (ном.)	−160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)	+25 дБм (ном.)
Точка сжатия на 1 дБ	13 дБм (ном.)
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA	77,5 дБ / 84 дБ с коррекцией шума
Линейность дисплея при разрешающей способности по частоте	≤100 кГц (измерено на 30 приборах)
Точность
Общая погрешность уровня	0,3 дБ на частотах до 3,6 ГГц
Нелинейность	< 0,1 дБ до уровня −70 дБ
Преобразователь IQ с понижением частоты
Оцифровка ПЧ	14 бит 32 МГц (ПЧ 20,4 МГц)
Память IQ	на 2×512 103 выборок
Скорость
Время свипирования в частотной области	2,5 мс
Время свипирования во временной области	1 мкс
До 70 измерений в секунду (включая передачу кривой через GPIB)
Дистанционное управление в режиме списка снижает время измерения
