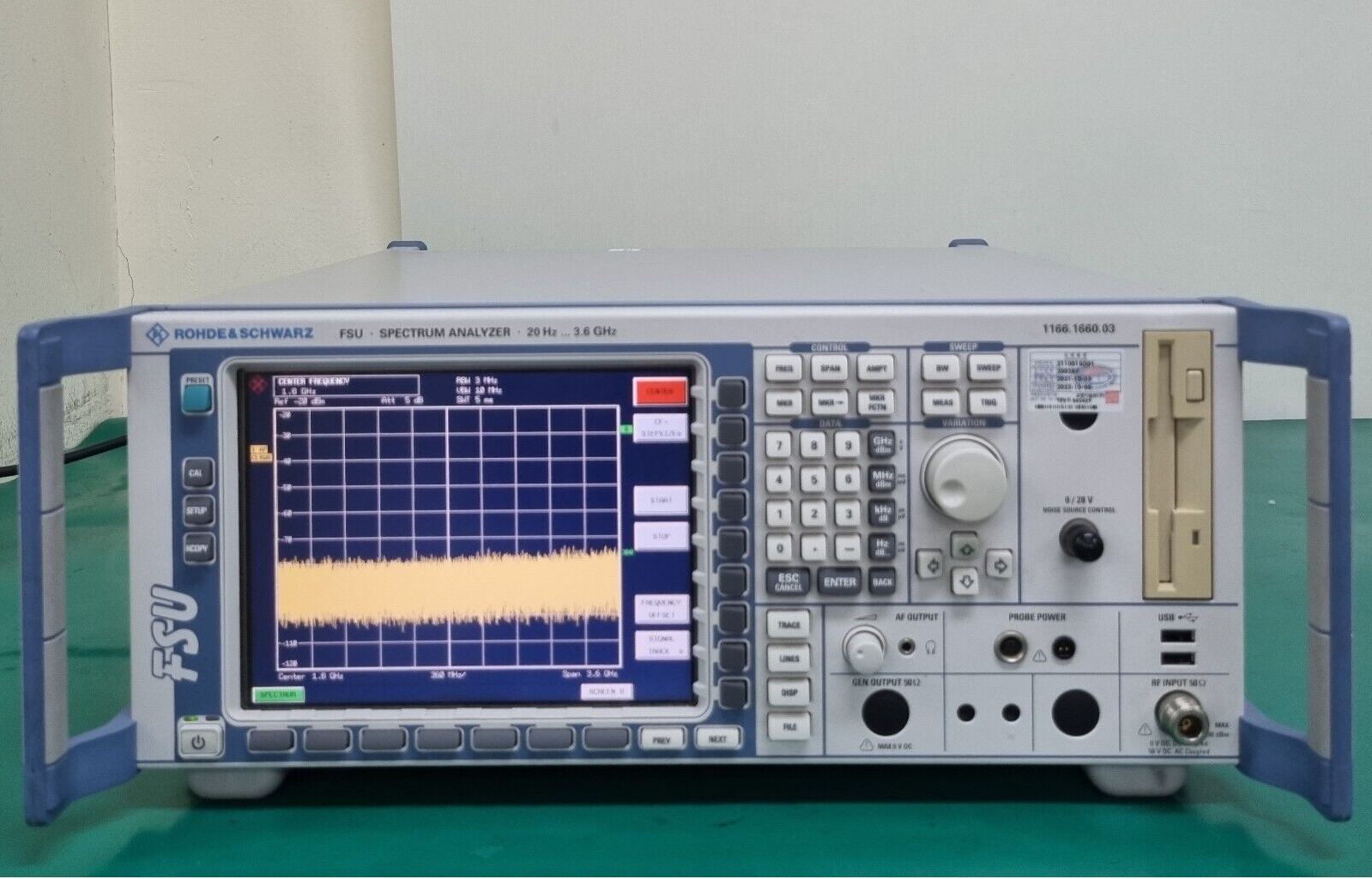

Анализатор спектра R&S FSU3

Госреестр

Анализатор спектра R&S FSU3 — это высокоточный прибор с отображаемым средним уровнем шумов -158 дБм (1 Гц) и фазовым шумом -123 dBc (1 Гц) при отстройке 10 кГц. Он обладает высокой разрешающей способностью по частоте — от 1 Гц до 50 МГц.

Подробнее

1 254 941 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра R&S FSU3 обладает выдающимися характеристиками и функциями, делающими его идеальным выбором для выполнения самых требовательных измерений в радиочастотном диапазоне. Способный обрабатывать сигналы от 20 Гц до 3,6 ГГц, этот анализатор способен демонстрировать исключительную точность и динамический диапазон благодаря передовым фильтрам и мощной измерительной системе.

В его арсенале присутствует широкий набор детекторов, предусилитель до 26 ГГц, а также различные опции для измерения стандартов, таких как GSM, Bluetooth и WCDMA. Анализатор оснащён функциями для изучения интермодуляционных искажений и других важных параметров, что делает его незаменимым инструментом в области разработки и качественного контроля радиочастотных устройств.

Возможные опции для R&S FSU3 включают:

R&S FS-K7 - Измерительный демодулятор для анализа ЧМ/ФМ сигналов.
R&S FS-K9 - Измерения мощности с датчиком, позволяющим проводить точные измерения мощности.
R&S FS-K30 - Опция для измерения коэффициента шума, что важно для оценки усилителей и устройств с частотным преобразованием.
R&S FS-K40 - Опция для измерения фазового шума, облегчающая проведение сложных измерений фазовой стабильности.

Характеристики

Тип	Анализатор спектра
Мин. частота	20 Гц
Макс. частота	3,6 ГГц

Характеристики

Диапазон частот	от 20 Гц до 3,6 ГГц
Радиочастотные параметры
Отображаемый средний уровень шумов (ном.)	−158 дБм (1 Гц) без предусилителя
Фазовый шум SSB (ном.)	−123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц
Фазовый шум (ном.)	−160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)	+25 дБм (ном.)
Точка сжатия на 1 дБ	13 дБм (ном.)
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA	77,5 дБ / 84 дБ с коррекцией шума
Линейность дисплея при разрешающей способности по частоте	≤100 кГц (измерено на 30 приборах)
Точность
Общая погрешность уровня	0,3 дБ на частотах до 3,6 ГГц
Нелинейность	< 0,1 дБ до уровня −70 дБ
Скорость
Количество измерений	До 70 измерений в секунду (включая передачу кривой через GPIB)
Время свипирования в частотной области	2,5 мс
Время свипирования во временной области	1 мкс

Комплектация

Комплектация анализатора FSU

Анализатор FSU;
Руководство по эксплуатации.

Дополнительная комплектация анализатора FSU

R&S®FSP-B10 Управление внешним генератором
R&S®FSU-B4 Кварцевый генератор с низкой долговременной нестабильностью
R&S®FSU-B9 Следящий генератор, от 9 кГц до 3,6 ГГц
R&S®FSU-B12 Выходной аттенюатор от 0 до 70 дБ, для R&S®FSU-B9 (требуется R&S®FSU-B9)
R&S®FSU-B18 Съемный жесткий диск (без R&S®FSU-B20)
R&S®FSU-B19 Второй жесткий диск для R&S®FSU-B18 (не поставляется с R&S®FSU-B20)
R&S®FSU-B20 Расширенные технические требования (не комплектуются с R&S®FSU-B18/-B19)
R&S®FSU-B21 LO/IF для внешних смесителей (только для R&S®FSU26 и R&S®FSU46)
R&S®FSU-B23 Предусилитель 20 дБ, от 3,6 ГГц до 26,5 ГГц (для R&S®FSU26, требует R&S®FSU-B25)
R&S®FSU-B24 Предусилитель 30 дБ, от 100 кГц до 50 ГГЦ
R&S®FSU-B25 Электронный аттенюатор, от 0 до 30 дБ, встроенный предусилитель 20 дБ (3,6 ГГц)
R&S®FSU-B27 Выход ЧМ, полоса 10 МГц
R&S®FSU-B33 Отключенные USB-порты (кроме R&S®FS-K9)
R&S®FSU-B73 Веяорный анализатор сигналов
R&S®FSU-B85 Расширенная спецификация для предусилителя FSU-B25
R&S®FSU-U73 Векторный анализатор сигналов для модернизации блоков XP
R&S®FS-K5 Встроенное программное приложение для GSM/EDGE
R&S®FS-K7 Демодулятор для измерений ЧМ
R&S®FS-K8 Встроенное программное приложение для Bluetooth®
R&S®FS-K9 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
R&S®FS-K9 Анализ сигналов системы инструментальной посадки и сигналов всенаправленного курсового радиомаяка (VOR- и ILS-сигналов аэронавигации)
R&S®FS-K15 Измерения с датчиком мощности (поддерживает R&S®NRP-Z11/-Z21 с R&S®NRP-Z4 USB разъемом)
R&S®FS-K40 Встроенное программное приложение по измерениям фазового шума для FSP, FSQ, FSU
R&S®FS-K73 Встроенное программное приложение для тестирования мобильных станций 3GPP-FDD (включая HSUPA)
R&S®FS-K74+ ПО для анализа сигналов базовых станций 3GPP HSPA+ (требуется R&S®FS-K74)
R&S®FS-K77 Встроенное программное приложение для передатчиков мобильных станций 3GPP TD-SCDMA
R&S®FS-K82 Встроенное программное приложение для передатчиков базовых станций CDMA2000®
R&S®FS-K83 Встроенное программное приложение для передатчиков мобильных станций CDMA2000®
R&S®FS-K84 Встроенное программное приложение для передатчиков базовых станций CDMA2000®/1xEV-DO
R&S®FS-K85 Программное приложение для передатчиков мобильных станций CDMA2000®/1xEV-DO
R&S®FS-K110 Анализ сигналов TETRA(выпуск2) Измерение параметров сигнала TETRA/TEDS для анализатора R&S®FSU / R&S®FSQ
R&S®FS-Z60 Гармонический смеситель от 40 ГГц до 60 ГГц
R&S®FS-Z75 Гармонический смеситель от 50 ГГц до 75 ГГц
R&S®FS-Z90 Гармонический смеситель от 60 ГГц до 90 ГГц
R&S®FS-Z110 Гармонический смеситель от 90 ГГц до 110 ГГц
