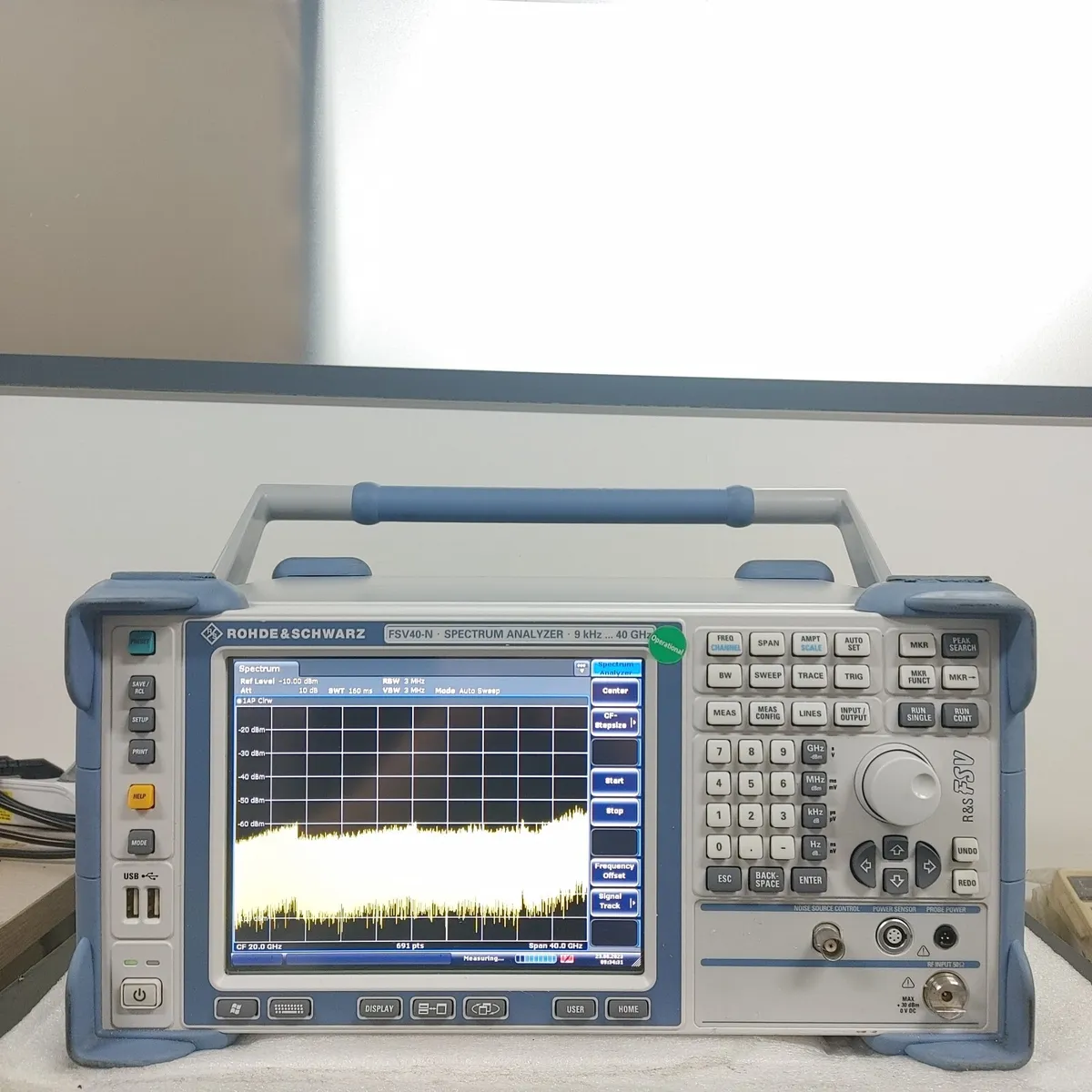

Анализатор спектра R&S FSV40

Спец.цена

Госреестр

Подробнее

5 585 172 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра R&S FSV40 от Rohde & Schwarz — это высокопроизводительный прибор, разработанный для комплексного анализа спектральных характеристик радиосигналов. Этот инструмент подходит для работы в широком диапазоне частот от 9 кГц до 40 ГГц, что делает его незаменимым при изучении как низкочастотных, так и высокочастотных сигналов. Анализатор оснащён современными функциями для точной оценки шумовых характеристик, измерения модуляции и анализа эмиссий вне основной полосы.

R&S FSV40 позволяет выполнить измерения уровня сигналов, интермодуляционных искажений и спектральной эффективности передачи, а также исследовать спектры повторяющихся радиоимпульсов. Благодаря встроенным режимам автоматического тестирования и возможности дистанционного управления, прибор удобен в эксплуатации как в лабораторных, так и в полевых условиях.

Анализатор обладает прочным корпусом и портативной конструкцией, обеспечивающей его надёжное функционирование даже в сложных эксплуатационных условиях. Модель оснащена цветным дисплеем, который наглядно отображает результаты измерений и упрощает интерпретацию данных. В комплекте с прибором идёт программное обеспечение, которое расширяет его функциональные возможности и позволяет эффективно управлять данными измерений.

Список доступных опций для R&S FSV40:

FSV-B9: Встроенный следящий генератор.
FSV-B70: Расширение полосы пропускания до 40 МГц.
FSV-B22: Предусилитель для улучшения чувствительности.
FSV-B29: Расширение частотного диапазона до 20 Гц для исследования низкочастотных сигналов.
FSV-K9: Измерение мощности входного сигнала с внешними измерителями мощности.
FSV-K30: Измерение шумовых характеристик радиосигналов.
FSV-K40: Измерение фазового шума для оценки качества сигналов.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	40 ГГц

Характеристики

Частота
Диапазон частот	от 9 кГц до 40 ГГц
Долговременная стабильность опорного генератора	1×10-6с опцией R&S®FSV-B4: 1×10-7
Разрешение/полосы
Полоса разрешения	Стандартная развертка: от 1 Гц до 10 МГцСтандартная развертка, нулевая полоса обзора: от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция)БПФ-развертка: 1 Гц до 300 кГцКанальный фильтр: 100 Гц до 5 МГцФильтр электромагнитных помех: 200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра	от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц
Полоса анализа сигнала	28 МГцс опцией R&S®FSV-B70: 40 МГц
Средний уровень собственных шумов (DANL)
DANL (полоса 1 Гц)	1 ГГц: –152 дБмВт, –155 дБмВт (тип.)3 ГГц: –150 дБмВт, –153 дБмВт (тип.)7 ГГц: –146 дБмВт, –149 дБмВт (тип.)13 ГГц: –148 дБмВт, –151 дБмВт (тип.)30 ГГц: –144 дБмВт, –147 дБмВт (тип.)40 ГГц: –136 дБмВт, –139 дБмВт (тип.)
DANL с предусилителем, опция R&S®FSV-B22	1 ГГц: –162 дБмВт, –165 дБмВт (тип.)3 ГГц: –160 дБмВт, –163 дБмВт (тип.)7 ГГц: –156 дБмВт, –159 дБмВт (тип.)
Интермодуляционные искажения
Точка пересечения по интермодуляционным составляющим третьего порядка	f < 3,6 ГГц: +13 дБмВт, +16 дБмВт (тип.)от 3,6 до 30 ГГц: +15 дБмВт, +18 дБмВт (тип.)
Динамический диапазон WCDMA ACLR
Диапазон	Без компенсации шума: 70 дБС компенсацией шума: 73 дБ
Фазовый шум
Частота несущей 1 ГГц	отстройка от несущей 10 кГц: –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)отстройка от несущей 100 кГц: –115 дБн (1 Гц)отстройка от несущей 1 МГц: –134 дБн (1 Гц)
Общая погрешность измерений
Значение	3,6 ГГц: 0,29 дБ7 ГГц: 0,39 дБ
Следящий генератор R&S®FSV-B9
Диапазон частот	R&S®FSV3: от 100 кГц до 3,6 ГГцR&S®FSV7, R&S®FSV13, R&S®FSV30, R&S®FSV40: от 100 кГцдо 7 ГГц
Сдвиг частоты	до 1 ГГц
Диапазон уровней	от –60 до 0 дБмВт
