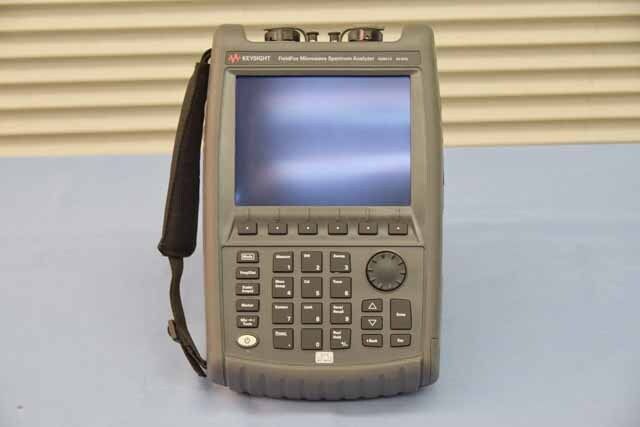

Анализатор спектра N9961A

Госреестр

Анализатор спектра N9961A — это универсальный прибор, который позволяет проводить широкий спектр измерений в диапазоне частот от 5 кГц до 44 ГГц. Благодаря опциям следящего генератора, анализатора помех, встроенного измерителя мощности и другим функциям, он является незаменимым инструментом для специалистов в области радиоэлектроники и телекоммуникаций.

Подробнее

5 097 897 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра Keysight N9961A представляет собой портативный высокоточный измерительный прибор, предназначенный для анализа спектра радиочастотных сигналов в широком диапазоне частот. Его конструкция сочетает в себе компактность, мобильность и надежность, что делает его удобным инструментом для работы в полевых условиях и в лабораториях. Прибор поддерживает измерение параметров спектра, ослабления сигналов, коэффициента стоячей волны по напряжению (КСВН) и других характеристик, что позволяет использовать его для диагностики и тестирования радиочастотных систем, антенн и линий передачи.

Основой работы анализатора является перестраиваемый высокочастотный приемник, обеспечивающий анализ спектра с высокой разрешающей способностью. Устройство способно работать в режиме автоматического или ручного гетеродинного приема, отображая амплитудные спектральные характеристики сигнала. Встроенный синтезатор частот и предусилитель позволяют улучшить точность измерений, снижая уровень собственного шума и расширяя динамический диапазон.

Анализатор снабжен современным ЖК-дисплеем с интуитивно понятным интерфейсом, который обеспечивает удобство работы даже при неблагоприятных условиях. Поддержка USB и LAN интерфейсов позволяет интегрировать прибор в автоматизированные измерительные системы и упрощает передачу данных. Кроме того, предусмотрена возможность удаленного управления и записи результатов измерений на внешние накопители.

Благодаря своей универсальности, Keysight N9961A может использоваться в различных сферах, включая тестирование беспроводных и спутниковых систем связи, контроль параметров радиочастотных передатчиков, проверку электромагнитной совместимости и проведение научных исследований. Его высокая точность, широкий диапазон рабочих частот и удобство эксплуатации делают его эффективным инструментом для специалистов, занимающихся разработкой, обслуживанием и испытанием радиоэлектронного оборудования.

Возможные доступные опции:

010 – Измерение во временной области в режиме анализатора цепей
030 – Управление удаленным устройством через сетевой протокол
208 – Режим измерения со смещением по частоте с внешним USB измерителем мощности
209 – Режим измерения длинных линий передачи с использованием двух приборов (ERTA)
210 – Режим анализатора цепей, измерение S11/S21
211 – Режим анализатора цепей, полные двухпортовые измерения S-параметров
212 – Режим для однопортовых измерений балансных/смешанных S-параметров
215 – Рефлектометрия во временной области (TDR)
220 – Режим перестроенного генератора для анализа спектра
223 – Режим анализатора спектра
235 – Встраиваемый предусилитель
236 – Режим анализа интерференции и спектрограмм
238 – Измерение спектра в стробированном режиме
302 – Управление внешними датчиками мощности по интерфейсу USB
305 – Режим анализатора кабелей и антенн
307 – Встраиваемый приемник сигналов ГНСС
308 – Режим векторного анализа напряжения (векторный вольтметр)
309 – Встраиваемый источник постоянного тока смещения
310 – Режим измерителя мощности
312 – Режим сканирования каналов
320 – Режим измерения на отражение (КСВН и обратные потери)
330 – Режим измерения параметров импульсных сигналов с внешним USB измерителем мощности
350 – Анализ спектра в реальном времени (RTSA)
355 – Аналоговая демодуляция сигналов

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	44 ГГц

Характеристики

Пределы допускаемой относительной погрешности частоты опорного генератора, δОП - без использования сигналов ГНСС - с использования сигналов ГНСС	±1,7 · 10-6 ±1 · 10-8
Работа в режиме анализатора спектра
Диапазон рабочих частот	от 9 кГц до 44 ГГц
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц	±(Fи · δОП + Fp), где Fи – измеренное значение частоты, Fp – разрешение по частоте
Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ	При полосе обзора равной 0 от 10 Гц до 5 МГц с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 от 1 Гц до 5 МГц с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц
Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ, не менее: - от 100 кГц до 7,5 ГГц - св. 7,5 ГГц	20 15
Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт)	25
Диапазон значений ослабления входного аттенюатора, дБ	от 0 до 30 (с шагом 5 дБ)
Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц, (при 0 дБ на внутреннем аттенюаторе и значении сигнала от -35 до -5 дБм), дБ	±0,45
Пределы допускаемой абсолютной погрешности измерений мощности в нормальных условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 дБ -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц	±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 -
Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 до -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. т 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц	±2,5 ±1,9 ±1,2 ±1,0 ±1,4 ±2,0 ±2,7 -
Уровень собственных шумов1 с выключенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц	-91 -137 -135 -137 -134 -134 -132 -130 -122 -119 -
Уровень собственных шумов1 с выключенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц	-91 -135 -133 -135 -133 -132 -129 -127 -119 -116 -
Уровень собственных шумов1 с с включенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц	-94 -153 -151 -153 -150 -146 -142 -141 -136 -131 -
Уровень собственных шумов1 с с включенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц	-94 -151 -149 -151 -149 -144 -139 -139 -132 -128 -
Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт, не более	14,2
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в нормальных условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц	-106 -106 -100 -110 -119 -120
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в рабочих условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц	-106 -104 -99 -110 -118 -120
Работа в режиме встроенного измерителя мощности (опция 310)
Пределы допускаемой абсолютной погрешности измерения мощности в нормальных условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц	±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 -
Пределы допускаемой абсолютной погрешности измерения мощности в рабочих условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц	±2,5 ±1,9 ±1,2 ±1,0 ±1,2 ±1,4 ±2,0 ±2,7 -
Общие характеристики
Габаритные размеры (длина × ширина × высота), мм, не более	292 × 188 × 72
Масса (без аккумуляторной батареи), кг, не более	3,2
Нормальные условия применения: температура окружающего воздуха, °С	23±5
Рабочие условия применения температура окружающего воздуха, °С при питании от блока питании при питании от внутренней аккумуляторной батареи относительная влажность воздуха, не более, %	от -10 до +55 от -10 до +50 до 95
Допустимые условия хранения (без аккумулятора) температура окружающего воздуха, °С относительная влажность воздуха, %	от -51 до -71 до 95
Напряжение питания от сети переменного тока частотой от 50 до 60 Гц (через адаптер), В	от 100 до 250
Напряжение питания от аккумуляторной батарей, В	10,8
Потребляемая мощность, Вт, не более	14

Комплектация

Дополнительные опции:

N9961A-030 — Дистанционное управление;
N9961A-208 — Измерения мощности USB-датчиками в зависимости от частоты;
N9961A-209 — Анализ передачи на большое расстояние (ERTA);
N9961A-220 — Полнодиапазонный следящий генератор;
N9961A-235 — Предусилитель, 100 кГц – 44 ГГц (коэффициент усиления: 20 дБ в диапазоне 100 кГц – 7,5 ГГц и 15 дБ в диапазоне >7,5 ГГц — 44 ГГц, понижает средний уровень собственных шумов прибора до -138 дБм);
N9961A-236 — Анализатор помех и режим спектрограммы;
N9961A-238 — Анализ спектра с временным стробированием;
N9961A-302 — Поддержка внешних USB-датчиков измерения мощности;
N9961A-307 — GPS-приёмник;
N9961A-309 — Регулируемый источник постоянного напряжения смещения;
N9961A-310 — Встроенный измеритель мощности;
N9961A-320 — Измерение параметров отражения (обратные потери, коэффициент стоячей волны по напряжению (КСВН));
N9961A-330 — Импульсные измерения (поддержка USB-датчиков измерения импульсной мощности, измерение средней и пиковой мощностей и пр.)
