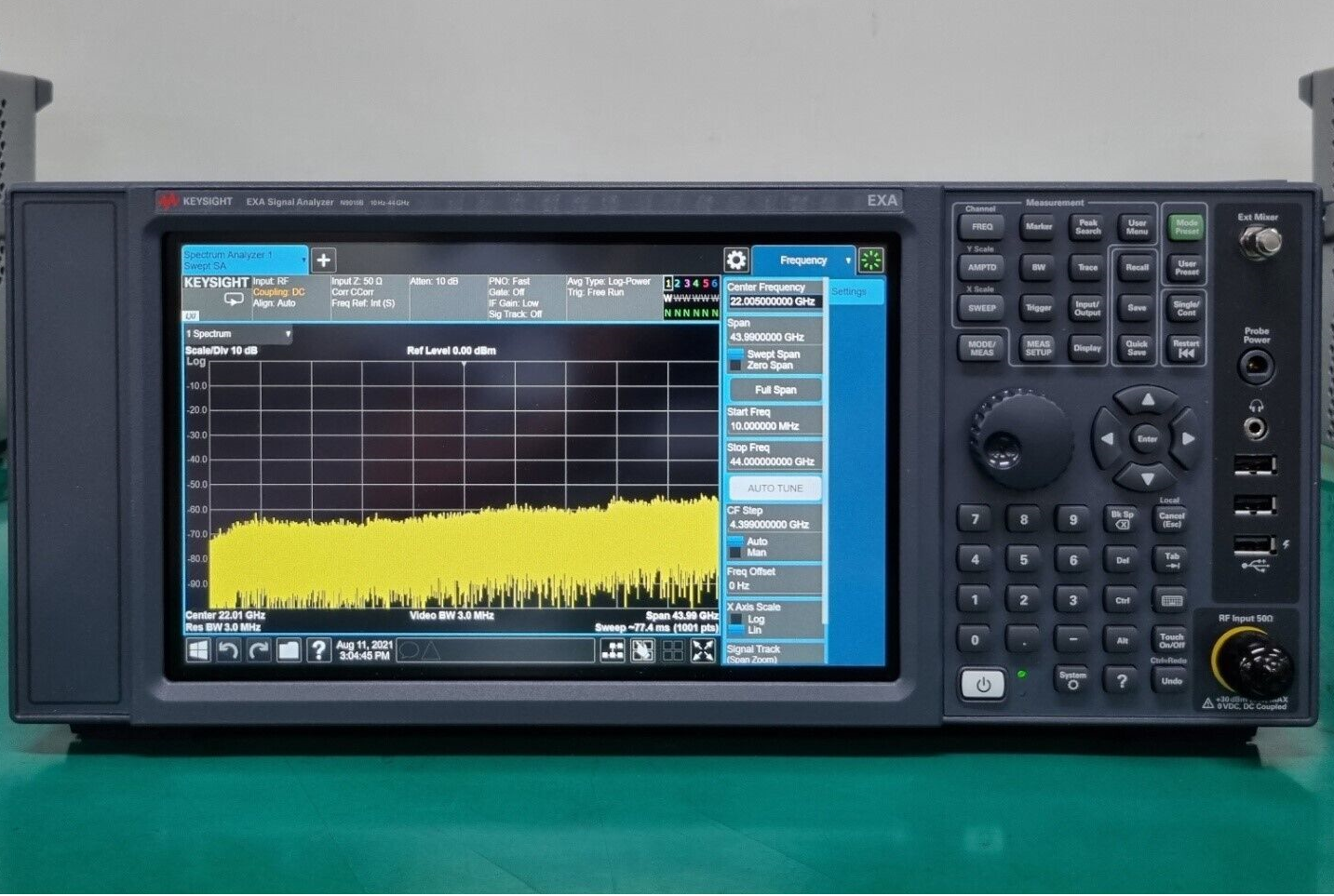

Анализатор сигналов Keysight N9010B EXA
Анализатор сигналов Keysight N9010A EXA X-Series — это многофункциональный прибор, предназначенный для проведения анализа сигналов в широком диапазоне частот от 10 Гц до 44 ГГц, что делает его идеальным инструментом для использования в телекоммуникациях, аэрокосмической промышленности и оборонной отрасли. Этот анализатор способен проводить точные измерения с высоким разрешением благодаря своим передовым функциям и технологиям.
Особенности N9010A включают в себя широкий диапазон частотных настроек, что позволяет адаптировать прибор под специфические нужды тестирования. Прибор обладает высокой точностью измерений благодаря встроенным стандартам калибровки и возможности настройки. Это включает в себя возможности для измерения амплитуды, частоты, фазового шума и других ключевых параметров сигнала.
Keysight N9010A также оснащен рядом вспомогательных функций, улучшающих эффективность и точность измерений. К ним относятся различные режимы замера времени и триггера, расширенные возможности анализа ширины полосы и модуляций, а также поддержка широкого спектра детекторов сигналов. Это делает N9010A мощным решением для сложных аналитических задач в условиях высоких требований к точности и надежности.
Список возможных опций частотного диапазона:
- 503: 10 Гц до 3,6 ГГц
- 507: 10 Гц до 7 ГГц
- 513: 10 Гц до 13,6 ГГц
- 526: 10 Гц до 26,5 ГГц
- 532: 10 Гц до 32 ГГц
- 544: 10 Гц до 44 ГГц
Предусилители (P03, P07, P13, P26): Повышение чувствительности приемника на определенных частотах
Опция B40: Расширение анализа ширины полосы до 40 МГц
Опция CR3: Широкополосный выход ПЧ
Опция FSA: Тонкая настройка аттенюатора
Опция NFE: Улучшение уровня шума
Характеристики
|
Тип
|
Анализатор сигналов |
|
Мин. частота
|
10 Гц |
|
Макс. частота
|
44 ГГц |
| Частотный диапазон | 10 Гц - 44 ГГц |
| Полоса пропускания (RBW) | 1 Гц-3 МГц (с шагом 10%), 4, 5, 6, 8 МГц |
| Полоса анализа | 25 МГц (расширение до 40 МГц - опция B40) |
| Полоса обзора | 10 Гц - 44 ГГц |
| Уровень собственных шумов | до -163 дБм на частоте 2 ГГц (предусилитель включен) |
| Фазовый шум | -102 дБн/Гц @ 1 ГГц отстройка 100 Гц / -136 дБн/Гц @ 1 ГГц отстройка 1 МГц / -147 дБн/Гц @ 1 ГГц отстройка 10 МГц |
| Максимальный подаваемый уровень | +30 дБм (1 Вт) |
| Аттенюатор (механический и электронный) | 0 - 84 дБ (шаг 1 дБ) |
| Опорный генератор | ±1×10-6 (опция PFR ±1×10-7) |
| Динамический диапазон | 68 дБн (73 дБн с коррекцией шума) W-CDMA ACP |
| Экран | TFT, сенсорный, 1280 х 768, 269 мм |
| Особенности | Максимальная полоса анализа 40 МГц (опция). Суммарная погрешность измерения уровня сигнала ±0,27 дБ. Широчайший набор специализированных программ и измерительных приложений. Программа векторного анализа сигналов 89600 VSA. Аналоговая демодуляция. Программа MATLAB. Измерение коэффициента шума. Измерение фазового шума. Измерение параметров импульсов. ЭМП. Анализ векторной модуляции.Приложения для сотовой связи - GSM/EDGE, LTE/LTE-Advanced, W-CDMA/HSPA/HSPA+, NB-IoT, Приложения для систем беспроводной связи ZigBee, Z-Wave, Bluetooth® (BR/EDR/LE4.2/5.0), WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| Интерфейс | USB, LAN, GPIB |
