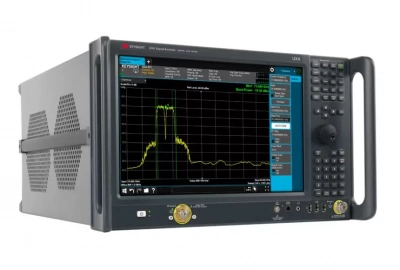

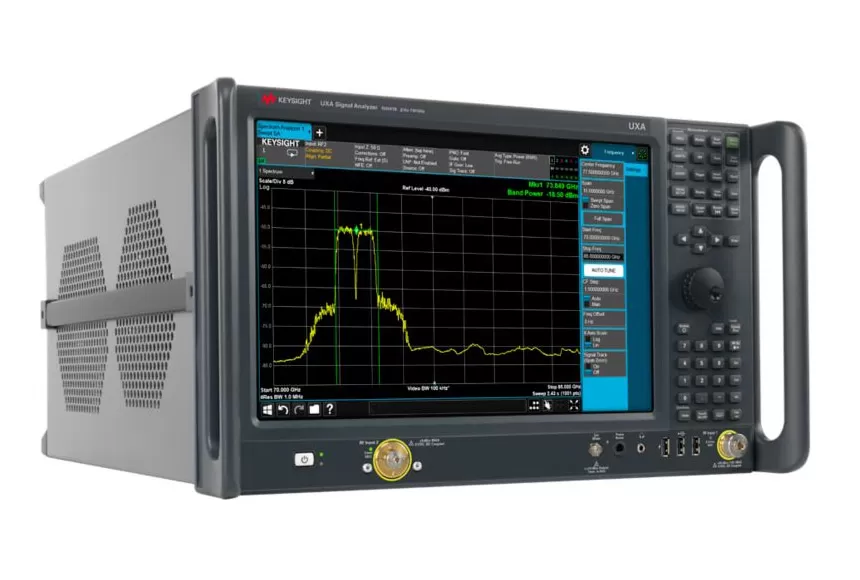

Анализатор сигналов UXA N9041B-590
Анализатор сигналов Keysight UXA N9041B-590 выделяется своими способностями в анализе спектра на частотах от 2 Гц до 90 ГГц, что делает его незаменимым инструментом для исследований в таких областях, как 5G, радиолокация, спутниковая связь и другие применения миллиметрового диапазона. С возможностью прямой развертки до 110 ГГц, этот анализатор обеспечивает точный и детальный анализ даже самых сложных и широкополосных сигналов.
Основные характеристики устройства включают возможность демодуляции с мгновенной шириной полосы до 1 ГГц, которая может быть увеличена до 5 ГГц благодаря внешнему выходу ПЧ. Уникально низкий уровень фазового шума и собственных шумов (DANL) до –150 дБм/Гц на высоких частотах позволяет эффективно обнаруживать и анализировать слабые сигналы. С возможностью расширения диапазона частот до терагерцового уровня, N9041B-590 является высокоадаптивным аналитическим инструментом.
Анализатор также поддерживает широкий спектр программных приложений для глубокого анализа сигналов, включая фазовый шум, коэффициент шума, аналоговую демодуляцию и импульсные измерения. В дополнение, специализированные программы поддерживают векторный анализ сигналов, совместимый с более чем 75 форматами сигналов.
Список доступных опций для Keysight UXA N9041B-590 включает:
- Расширение частотного диапазона: до 110 ГГц для более широкого анализа.
- Полосы анализа: от 25 МГц до 1 ГГц для гибкости анализа.
- Современные интерфейсы связи: включая USB 3.0, LAN и GPIB для удобства подключения.
- Опциональный предусилитель: для повышенной чувствительности на нижних границах диапазона.
- Внешние смесители: для расширения частотных возможностей до 1,1 ТГц.
- Модули расширения: увеличивающие функциональные возможности анализатора.
- Специализированное программное обеспечение: для анализа I/Q данных, фазового шума и других ключевых параметров.
Характеристики
|
Тип
|
Анализатор сигналов |
|
Мин. частота
|
2 Гц |
|
Макс. частота
|
90 ГГц |
|
Внесен в Госреестр |
Да |
|
Частота |
2 Гц до 110 ГГц |
|
Опции расширения диапазона частот |
90 ГГц, 110 ГГц |
|
Максимальная полоса анализа / пропускания |
1 ГГц |
|
Опции расширения полосы анализа |
25 МГц (стандарт.), 40 МГц, 1 ГГц |
|
Максимальная полоса пропускания реального времени |
255 МГц |
|
Полоса анализа в режиме реального времени |
255 МГц |
|
Средний уровень собственных шумов (1 ГГц) |
-171 дБм |
|
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц |
-136 дБн/Гц |
|
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц |
-136 дБн/Гц |
|
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц |
-146 дБн/Гц |
|
Суммарная погрешность уровня сигнала / измерения |
±0,16 дБ |
|
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц |
+22 дБм |
|
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц |
116 дБ |
|
Приложения общего назначения |
· Программа векторного анализа сигналов 89600 VSA · Аналоговая демодуляция · Измерение коэффициента шума · Измерение фазового шума · Измерение параметров импульсов · Анализ спектра в режиме реального времени · EMI · MATLAB · Vector Modulation Analysis |
|
Приложения для сотовой связи |
· GSM/EDGE · LTE/LTE-Advanced · NB-IoT · W-CDMA/HSPA/HSPA+ |
|
Приложения для систем беспроводной связи |
· Bluetooth® (BR/EDR/LE4.2/5.0) · Short Range Communications (ZigBee, Z-Wave) · WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax) |
|
Приложения для цифрового видео |
- |
|
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц |
- |
|
Уровень производительности |
◆◆◆◆◆◆ |
|
Диапазон ослабления аттенюатора (стандарт. компл.) |
70 дБ |
|
Шаг ослабления аттенюатора (стандарт. компл.) |
2 дБ |
|
Мин. длительность для 100%-ой вероятности захвата |
3,517 мкс |
|
Длительность обнаруж. сигнала (сигнал/маска >60дБ) |
3,33 нс |
|
Динамич. диапазон, своб. от паразит. составляющих |
78 дБн |
|
Полоса частот в частотной/временной области |
255 МГц |
|
Режимы отображения |
· Плотность · Спектрограмма · Спектрограмма плотности · Зависимость мощности от времени (спектр) · Зависимость мощности от времени (спектрограмма) · Зависимость мощности от времени |
|
Запуск |
· Запуск по частотной маске (FMT) · Запуск с временным разделением сигналов (TQT) · Запуск по уровню · Запуск по пачке ВЧ импульсов · Запуск по сигналу сети питания · Запуск по внешнему сигналу · Запуск от периодического таймера · Density · Density Spectrogram · PvT (Power vs Time) · PvT (Power vs Time) Spectrogram · Spectrogram |
|
Приложения с функцией запуска по частотной маске |
· Программа векторного анализа сигналов 89600 VSA · Анализатор спектра реального времени · Pulse Measurement Application |
|
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. |
-155 дБм/Гц |
|
Наличие измерительных приложений |
Да |
|
Настольные |
Да |
|
Реального времени |
Нет |
- Анализатор спектра
- Руководство по эксплуатации
- Кабель питания
