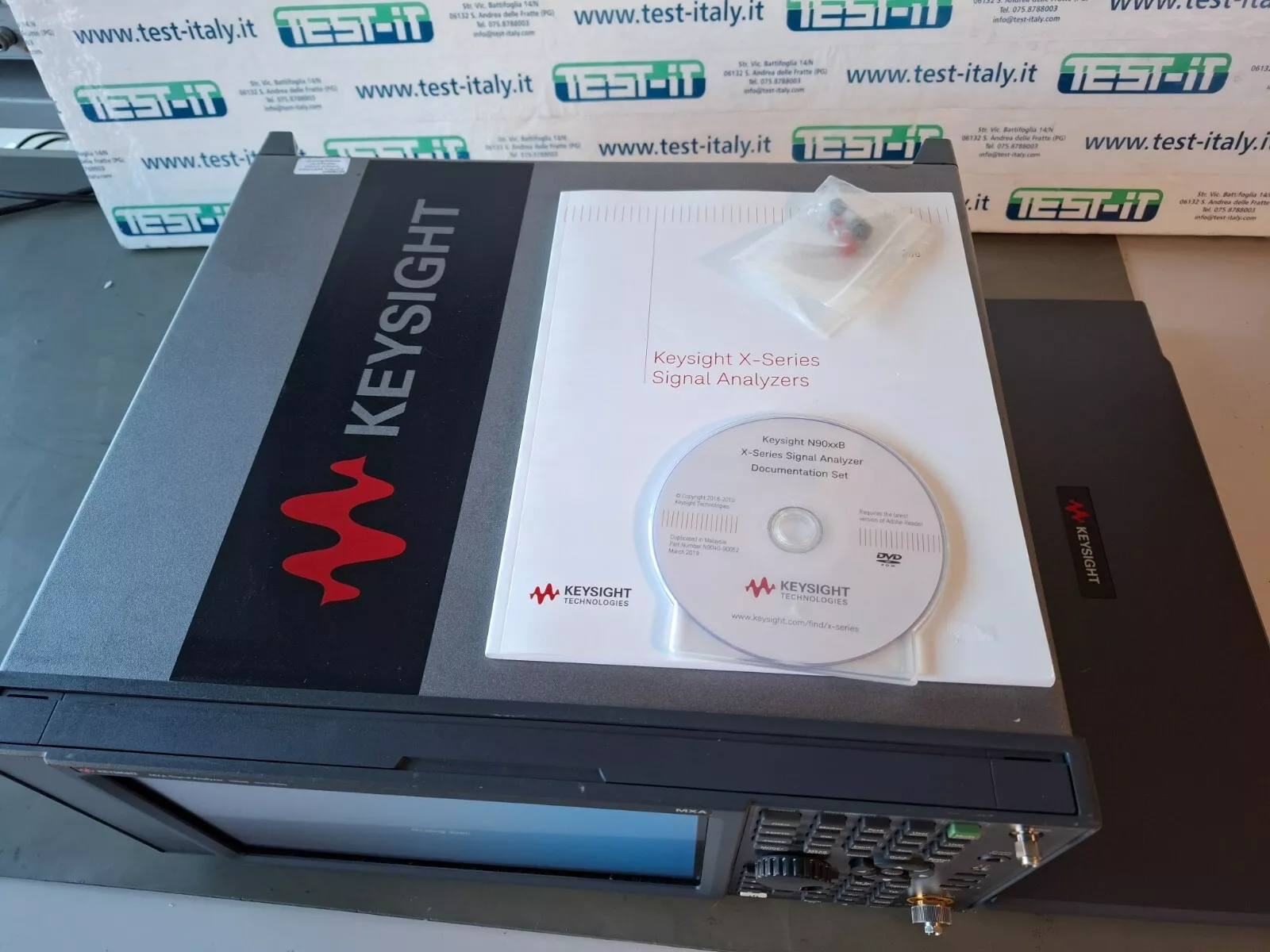

Анализатор спектра Keysight N9020B-526

Анализатор сигналов Keysight N9020B MXA – это высокопроизводительное устройство, разработанное для детального исследования спектра в широком диапазоне применений, включая беспроводную связь и радиочастотные измерения. Благодаря своей гибкости и масштабируемости он отлично подходит для инженеров и исследователей, работающих с передовыми технологиями связи. Этот прибор сочетает в себе точность, скорость и удобство эксплуатации, что делает его одним из наиболее востребованных решений для тестирования современных радиочастотных систем.

Диапазон частот анализатора начинается от 10 Гц и достигает 50 ГГц, что позволяет ему выполнять измерения в самых разнообразных частотных диапазонах. Доступны различные конфигурации на 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 32 ГГц, 44 ГГц и 50 ГГц, что делает прибор универсальным инструментом для анализа сигналов в широком спектре радиотехнических задач. Максимальная полоса анализа составляет до 160 МГц, что обеспечивает возможность детального изучения широкополосных сигналов, применяемых в современных системах связи и радиочастотных исследованиях.

Благодаря низкому среднему отображаемому уровню шума (DANL) до -172 дБм/Гц анализатор способен выявлять и анализировать даже самые слабые сигналы, что особенно важно при работе с маломощными источниками или при поиске паразитных излучений. Высокая точность измерений достигается за счет фазового шума -114 дБн/Гц при отстройке 10 кГц, что гарантирует надежность тестирования. Погрешность амплитудных измерений составляет всего ±0,23 дБ, обеспечивая повторяемость и достоверность получаемых данных.

Одним из ключевых преимуществ N9020B является поддержка анализа спектра в режиме реального времени, что позволяет фиксировать и исследовать кратковременные и трудноуловимые сигналы. Это делает прибор незаменимым в задачах тестирования сложных динамических процессов в беспроводных системах. Быстрое переключение между различными режимами работы и ускоренное выполнение измерений мощности позволяют значительно повысить эффективность тестирования. Дополнительные возможности, такие как одноклавишные измерения с использованием приложений серии X, делают процесс работы с анализатором более удобным и интуитивно понятным.

Для расширения функциональности и адаптации анализатора под специфические задачи доступны следующие опции:

• N9020B-P03/P08/P13/P26/P32/P44/P50: Предусилители для различных диапазонов частот, повышающие чувствительность прибора.
• N9020B-B40/B85/B1A/B1X: Расширение полосы анализа до 40 МГц, 85 МГц, 125 МГц и 160 МГц соответственно, что позволяет анализировать более широкие спектры сигналов.
• N9020B-PFR: Прецизионный опорный генератор 10 МГц для улучшения стабильности и точности частотных измерений.
• N9020B-EA3: Электронный аттенюатор до 3,6 ГГц, обеспечивающий точное управление уровнем входного сигнала.
• N9020B-MPB: Обход микроволнового преселектора для прямого анализа сигналов, что расширяет возможности измерений.
• N9020B-BBA: Аналоговые I/Q-входы модуляции для детального анализа модулированных сигналов.
• N9020B-EXM: Возможность работы с внешними преобразователями частоты, расширяя диапазон анализируемых частот.
• N9020B-NF2: Функция понижения уровня собственных шумов для повышения точности измерений слабых сигналов.
• N9020B-SSD: Дополнительный съемный твердотельный накопитель для безопасного хранения и переноса данных.
• N9020B-CR3/CRP: Широкополосный и программируемый выходы ПЧ для гибкой интеграции в измерительные системы.
• N9020B-YAS: Вывод видеосигнала экранного изображения на задней панели, что облегчает мониторинг и презентацию результатов.
• N9020B-PRC: Портативная конфигурация для удобства использования в полевых условиях.
