Анализатор базовых станций Anritsu MT8221B

Спец.цена

Госреестр

Артикул: x-06935

Анализатор предназначен для поддержки стандартов 4G, 2G/3G. Демодуляция сигналов с полосой до двадцати мегагерц для поддержки технологий 4G, таких как LTE и WiMAX. Предусмотрена опция выхода полосы частот нулевой полосы обзора для внешней демодуляции почти любого другого сигнала широкой полосы.

Подробнее

519 200 руб./шт

1 233 000 руб.

-58%

Экономия 713 800 руб.

Поверка - 9000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор базовых станций Anritsu MT8221B предназначен для диагностики и тестирования оборудования сотовой связи. Он совмещает функции спектрального анализа, измерения мощности, тестирования антенно-фидерных трактов и генерации векторных сигналов при наличии соответствующих опций. Прибор поддерживает стандарты 2G, 3G и 4G, позволяя проводить комплексную проверку параметров базовых станций.

Диапазон частот анализа спектра составляет от 150 кГц до 7,1 ГГц, а встроенный анализатор кабелей и антенн работает в диапазоне от 400 МГц до 4 ГГц. Измеритель мощности поддерживает тот же частотный диапазон, а опциональный векторный генератор расширяет возможности тестирования до 6 ГГц.

Прибор поддерживает анализ LTE и WiMAX с полосой до 20 МГц. Выход промежуточной частоты позволяет выполнять внешнюю демодуляцию сигналов. Функции тестирования приемников позволяют моделировать помехи и изменяющиеся параметры сигнала.

Anritsu MT8221B быстро запускается, поддерживает удаленное управление через интернет и работает от аккумулятора, обеспечивая автономность в полевых условиях. В комплекте программное обеспечение Master Software Tools (MST) для анализа данных и составления отчетов.

Высокая точность, универсальность и расширенные возможности делают Anritsu MT8221B эффективным инструментом для диагностики и обслуживания базовых станций.

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра

Характеристики

Анализатор спектра	от 150 кГц до 7,1 ГГц
Анализатор кабелей и антенн	от 400 МГц до 4,0 ГГц
Измеритель мощности	от 150 кГц до 7,1 ГГц
Векторный генератор сигналов	от 400 МГц до 6,0 ГГц (опция)
Режим измерения коэффициентов отражения и передачи
разрешение по частоте	1 кГц или 100 кГц
пределы допускаемой относительной погрешности частоты генератора	± 3·10^-6
уровень мощности тестового сигнала генератора	высокий уровень – 7 дБм * низкий уровень – 40 дБм
количество точек отсчетов на дисплее	137; 275, 551
интервал времени на один отсчет, не более	4,5 мс
направленность измерительного моста, не менее	42 дБ
диапазон измерений КСВН	от 1 до 65
пределы допускаемой погрешности измерения КСВН	при КСВН = 1,4 ± 7 % при КСВН = 2,0 ± 12 %
динамический диапазон измерения коэффициента передачи	на частотах до 3 ГГц 80 дБ на частотах от 3 до 5,5 ГГц 70 дБ на частотах от 5,5 до 6 ГГц 65 дБ
пределы допускаемой погрешности измерения модуля коэффициента передачи	\| S21 \| =(0 … – 50) дБ на частотах до 1 ГГц ± 0,3 дБ на частотах от 1 до 6 ГГц ± 0,6 дБ
Режим анализатора спектра
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10^-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10^-7
пределы допускаемой относительной погрешности измерения частоты	в стандартном исполнении ± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки) с опцией 0031 при подключенной антенне ± 2,5·10^-8 с опцией 0031 в течение 3-х суток после отключения антенны ± 5·10^-8
полоса обзора	0; от 10 Гц до 7,1 ГГц
полоса пропускания	по уровню – 3 дБ в последовательности 1-3-10 от 1 Гц до 3 МГц в режиме квазипикового детектора по уровню – 6 дБ 200 Гц; 9 кГц; 120 кГц
уровень фазовых шумов относительно уровня на центральной частоте при отстройке на 10 кГц, не более	– 100 дБ/Гц
максимальный уровень измеряемой мощности	30 дБм
диапазон установки опорного уровня	от – 120 до + 30 дБм
диапазон ослабления входного аттенюатора (ступенями по 5 дБ)	от 0 до 65 дБ
усредненный уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ, не более, дБм	без предварительного усилителя (опорный уровень – 20 дБм) на частотах от 3 МГц до 1 ГГц – 137 на частотах от 1 до 4 ГГц – 133 на частотах от 4 до 7,1 ГГц – 130 с предварительным усилителем (опорный уровень – 50 дБм) на частотах от 3 МГц до 1 ГГц – 161 на частотах от 1 до 2,2 ГГц – 159 на частотах от 2,2 до 4 ГГц – 156 на частотах от 4 до 7,1 ГГц – 154
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	без предв. усилителя (ослабление аттенюатора ≤ 35 дБ) на частотах от 150 кГц до 10 МГц ± 1,50 дБ на частотах от 10 МГц до 4 ГГц ± 1,25 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ с предв. усилителем (ослабление аттенюатора 0 или 10 дБ) на частотах от 150 кГц до 4 ГГц ± 1,50 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ
уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более	без предварительного усилителя на частотах от 150 кГц до 3,2 ГГц – 90 дБм на частотах от 3,2 до 7,1 ГГц – 84 дБм на частоте 3,200 ГГц – 70 дБм с предварительным усилителем на частотах от 10 МГц до 7,1 ГГц – 100 дБм
уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе – 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора ≤ 1,7 ГГц), не более	на всех частотах, кроме 1,672 ГГц – 60 дБ на частоте 1,672 ГГц – 40 дБ
уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более	– 56 дБ
Режим широкополосного измерителя мощности
полоса обзора	от 1 кГц до 100 МГц
динамический диапазон	от – 120 до + 30 дБм
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	как в режиме анализатора спектра
Векторный генератор сигналов
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10^-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10^-7
пределы допускаемой относительной погрешности установки частоты	± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки)
диапазон установки уровня мощности	от – 124 до – 0 дБм
разрешение по уровню	0,1 дБ
пределы допускаемой основной погрешности установки уровня мощности при температуре от 15 до 35 °C	в диапазоне от – 46 до 0 дБм на частотах от 400 МГц до 2 ГГц ± 1,0 дБ на частотах от 2 до 6 ГГц ± 1,2 дБ в диапазоне от – 84 до – 46 дБм на частотах от 400 МГц до 2 ГГц ± 1,1 дБ на частотах от 2 до 6 ГГц ± 1,3 дБ в диапазоне от – 104 до – 84 дБм ± 1,4 дБ в диапазоне от – 124 до – 104 дБм ± 1,7 дБ
Общие характеристики
тип высокочастотных соединителей “Port 1”, “Port 2” (“RF In”)	N(f), 50 Ом
разрешение дисплея, пиксель	800 х 600
типовое время непрерывной работы от аккумулятора	2,5 часа
габаритные размеры, мм	315 х 211 х 94
масса, не более	4,9 кг
рабочие условия применения	группа 4 ГОСТ 22261-94
температура окружающей среды	от – 10 до + 55 °C
относительная влажность воздуха, не более	85 %
предельная высота над уровнем моря	4600 м
условия транспортирования и хранения	температура окружающей среды от – 51 до + 71 °C предельная высота над уровнем моря 4600 м
электромагнитная совместимость	по ГОСТ Р 51522-99
безопасность	по ГОСТ Р 52319-2005

Комплектация

Прибор;
Кабель питания;
Руководство пользователя.

Документы

Руководство 2,2 мб

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail

Введите текст с картинки *

Я согласен на обработку персональных данных

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Услуги

Поверка и Калибровка

Срочная поверка в метрологических центрах-партнёрах

Покупка и Продажа

Выстовачные образцы, Б/У оборудование из Европы и США с гарантией

Рекомендуем

Спец.цена

Госреестр

Анализатор спектра Anritsu MS2711D

В наличии

Артикул: x-06921

327 000 руб. /шт

845 000 руб.

-61%

Экономия 518 000 руб.

- +

В корзинуВ корзине

Спец.цена

Госреестр

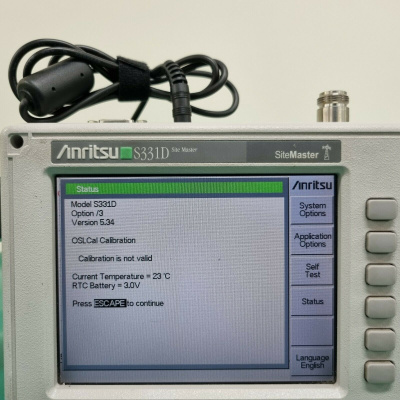

Портативный анализатор кабелей, антенн, АФУ Anritsu S331D
