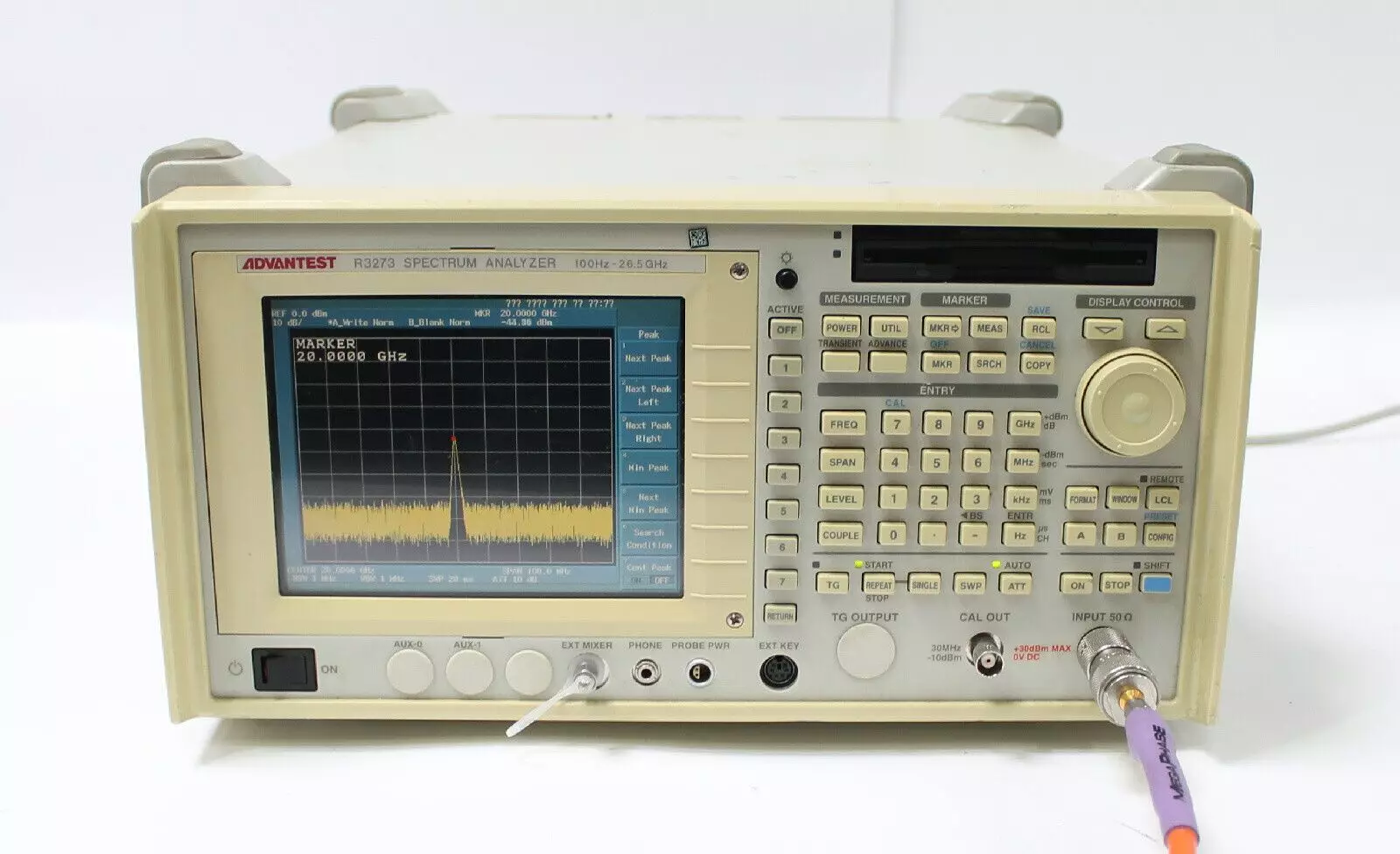

Анализатор спектра Advantest R3273
Анализаторы спектра Advantest R3267 и R3273 представляют собой мощные инструменты для выполнения высокоточных измерений в широком диапазоне частот. R3267 охватывает диапазон от 100 Гц до 8 ГГц, а R3273 расширяет этот диапазон до 26,5 ГГц. Оба устройства отличаются высоким динамическим диапазоном, что делает их идеальными для работы с сигналами современных цифровых систем связи. Они оснащены функциями для измерения мощности прилегающего канала (ACP), занимаемой полосы (OBW) и других параметров, что важно для разработки и испытаний в областях, таких как мобильная связь и радиовещание.
Анализатор R3267 с его возможностью достигать динамического диапазона на уровне -90 дБc и более при измерениях сигналов W-CDMA в полосе отстоя 5 МГц и высокой скорости измерений является отличным выбором для производственных линий, где необходимы быстрые и точные тесты. R3273 с его расширенным частотным диапазоном до 26,5 ГГц и возможностями измерения до 60 ГГц с использованием внешних смесителей предоставляет дополнительные возможности для анализа высокочастотных сигналов, что критично для оборонных и аэрокосмических приложений.
Обе модели обеспечивают высокую точность измерений благодаря своим функциям, включая автоматическое измерение фазового шума, измерения мощности в соседних каналах и способность проводить многочисленные измерения сигналов с использованием различных цифровых методов модуляции. Эти характеристики делают R3267 и R3273 неотъемлемыми инструментами для тех, кто работает в передовых областях разработки и испытаний коммуникационного оборудования.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
20 Гц |
|
Макс. частота
|
26,5 ГГц |
| Частотный диапазон | от 20 Гц до 26,5 ГГц |
| Средний уровень собственных шумов | -150 дБм на частоте 3,5 ГГц, -140 дБм на частоте до 26,5 ГГц |
| Интермодуляция 3-го порядка | +15 дБм на частоте до 3,5 ГГц |
| Сканирование частотной полосы | за 400 мсек. |
| ЖИГ-фильтр | в диапазоне от 3,5 ГГц до 26,5 ГГц |
| Аттенюатор | ступенчатый, 70 дБ (шаг 10 дБ) |
| Мониторинг сигнала сразу в двух разных окнах | + |
| Выходы 2-ой и 3-й промежуточных частот | 421 и 21 (4 МГц) |
| Дисплей | цветной, ЖК, диагональ экрана 24 см |
| Флоппи-дисковод | 3,5 |
| Возможность подключения принтера | + |
| Полоса видеосигнала | от 1 Гц до 10 МГц |
| Интерфейсы передачи данных | GPIB, RS-232С |
| Габаритные размеры | 42,4 см × 35,5 см × 17,8 см |
| Вес | 18 кг |
- Анализатор спектра Advantest R3273
- Сетевой шнур
