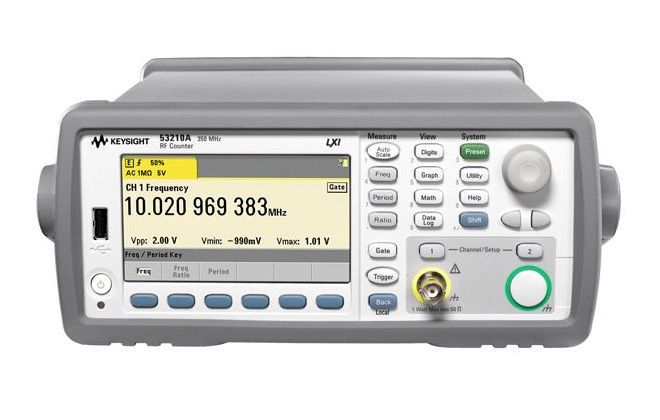

ВЧ частотомер Keysight 53210A

Госреестр

Keysight 53210A — это одноканальный высокочастотный частотомер, который предназначен для точного измерения частоты сигналов в широком диапазоне частот. Прибор имеет один входной ВЧ канал с частотой до 350 МГц и второй дополнительный СВЧ канал с частотой до 6 ГГц или 15 ГГц, что делает его универсальным инструментом для различных задач.

Подробнее

797 730 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ВЧ-частотомер Keysight 53210A представляет собой современный прецизионный прибор для высокоточного измерения частоты, периода и соотношения частот радиочастотных сигналов. Устройство относится к серии универсальных частотомеров/таймеров нового поколения и разработано на базе технологии LXI класса C, что позволяет использовать его в составе автоматизированных измерительных систем с интерфейсами LAN, USB и GPIB. Основной частотный диапазон прибора составляет до 350 МГц, а в конфигурации с дополнительными опциями он может быть расширен вплоть до 15 ГГц.

Одной из ключевых особенностей 53210A является высокая стабильность измерений, основанная на применении термостатированного кварцевого генератора OCXO (опция 010), который обеспечивает минимальные отклонения частоты даже при длительной работе и колебаниях температуры. Благодаря возможности работы как от сети, так и от встроенного аккумулятора (опция 300), прибор может эксплуатироваться в лабораторных, полевых и мобильных условиях без потери точности и функциональности.

Анализ входного сигнала осуществляется через до трёх независимых каналов. Каждый канал имеет гибко настраиваемый тракт: выбор входного импеданса (1 МОм или 50 Ом), диапазон по напряжению (до 500 В), вид связи (AC/DC), включаемый полосовой фильтр и регулируемый уровень триггера. Это позволяет адаптировать входной тракт к различным источникам сигнала, включая высокоамплитудные импульсы, синусоиды и шумовые формы. Для сложных задач предусмотрены функции подавления шумов, гистерезиса и тонкая настройка фронта порога, что позволяет добиться высокой точности захвата и измерения даже на фронтах в несколько наносекунд.

На передней панели устройства расположены функциональные кнопки для измерения, конфигурации каналов, управления стробированием и вызова системного меню. Графическое отображение данных реализовано через цветной дисплей с возможностью масштабирования, применения статистических функций, линейчатых диаграмм, графиков тренда и регистрации отсчётов. Пользователь может наблюдать изменения параметров во времени и анализировать динамику отклонений.

Частотомер поддерживает широкий набор математических функций, включая усреднение, проверку пределов, обработку данных с фильтрацией и логирование результатов. Все данные могут быть сохранены во внутренней памяти прибора или экспортированы на USB-накопитель. При подключении к сети прибор может быть настроен и управляться через встроенный веб-интерфейс, а также программироваться по SCPI-командам, что делает его удобным для удалённого управления и интеграции в тестовые комплексы.

Рабочий диапазон температуры составляет от 0 до +55 °C, прибор допускается к эксплуатации на высотах до 3000 метров. Он защищён от превышения входных уровней, соответствует категории измерений I по МЭК, а его корпус заземляется для обеспечения электробезопасности. Прибор может быть оснащён опциями параллельного входа на задней панели, дополнительного ВЧ-канала до 6 или 15 ГГц, а также аккумуляторного питания.

Характеристики

Тип	Частотомер

Характеристики

Параметры	Значения
Входы
Стандартные каналы (опция 201 добавляет параллельные входы на задней панели)	Канал 1: от 0 до 350 МГц
Импеданс, связь по входу	1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору
Диапазон уровней на входе	±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе
Пороговый уровень для входного события	±5 В (±50 В) с шагом 2,5 мВ (25 мВ)
Чувствительность	От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.)
Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA)	Канал 2 (опция)
Диапазон частот	Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц
Диапазон уровней	Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ)
Чувствительность	6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм
Возможности измерений
Разрешение по частоте	10 разрядов/с
Разрешение по временному интервалу	Не измеряется
Виды измерений	Частота, период, отношение частот, входное напряжение: макс./мин./размах
Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150)	Не доступно
Характеристики стробирования
Установка стробирования (времени счёта)	По времени, внешний
Время стробирования (счёта), (шаг)	От 1 мс до 1000 с (10 мкс)
Расширенный	Неприменимо
Характеристики запуска
Источник	Внутренний, внешний по шине, ручной
Счёт запусков и число выборок на запуск	От 1 до 1 000 000
Задержка запуска	От 0 до 3600 с с шагом 1 мкс
Математические функции, память, скоростные характеристики
Скоростные характеристики	Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал)
Математические функции	Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление
Функции статистической обработки	Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий
Графический дисплей	Цифровые данные, тренд, гистограмма линии допуска, маркеры
Память	Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB
Общие характеристики
Время установления рабочего режима	45 минут
Дисплей	4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой
Габаритные размеры, мм	на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина)
Масса, кг (фунт)	3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея)
Пределы рабочей температуры	От 0 до + 55 °С
Параметры сети питания	100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 %
Интерфейсы	LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400)
Батарея (опция 300)	Внутренняя литий-ионная батарея и зарядное устройство
Принадлежности, входящие в комплект поставки	Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год

Опции:

53210A ВЧ электронно-счётный частотомер, 350 МГц, 10 разрядов/с
Опция 010 Сверхвысокостабильный опорный генератор OCXO
Опция 106 Микроволновый вход 6 ГГц
Опция 115 Микроволновый вход 15 ГГц
Опция 201 Дополнительные параллельные входы на задней панели для каналов основной полосы
Опция 203 Дополнительный микроволновый вход на задней панели, розетка SMA
Опция 300 Дополнительная литий-ионная батарея и зарядное устройство
Опция 400 Дополнительный интерфейс GPIB
