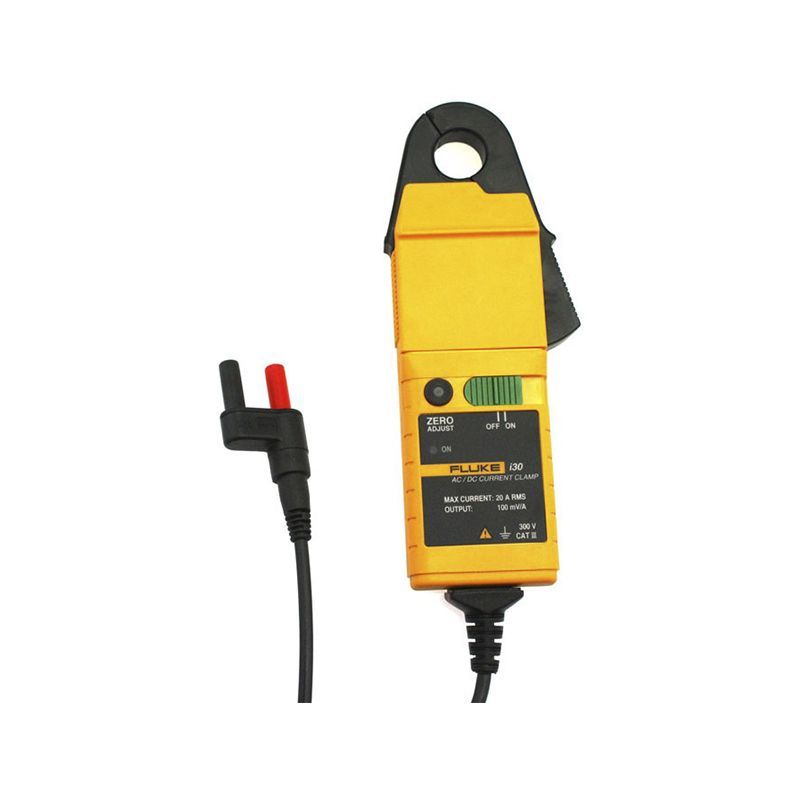

Токовые клещи Fluke I30

Госреестр

Принцип действия токоизмерительных клещей i30 основывается на эффекте Холла, что позволяет использовать их для измерения как постоянного, так и переменного тока. Прибор i30 можно использовать в сочетании с мультиметрами, самописцами и другой регистрирующей аппаратурой для выполнения точных измерений тока без разрыва цепи.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Токоизмерительные клещи Fluke i30, i30s и i310s представляют собой компактные измерительные преобразователи, предназначенные для точного определения постоянного и переменного тока с последующей передачей сигнала на внешнее устройство, такое как мультиметр или осциллограф. Все три модели работают по принципу трансформации магнитного поля, возникающего вокруг проводника, в пропорциональное электрическое напряжение, которое затем обрабатывается подключённым измерительным прибором.

Модель Fluke i30 предназначена для измерения токов до 20 ампер, как постоянных, так и переменных, и поддерживает частотный диапазон до 20 кГц. Она идеально подходит для задач, где требуется высокая точность при работе с относительно малыми токами. Основное её применение — это лабораторные исследования, калибровка и диагностика в электронных системах управления.

Fluke i30s имеет идентичный диапазон измерения по току — до 20 ампер — но превосходит i30 по частотным характеристикам. Она обеспечивает надёжные измерения переменного тока в диапазоне до 100 кГц. Это делает её более подходящей для тестирования электронных компонентов, импульсных источников питания, преобразователей и другого оборудования, где возможны высокочастотные токи. Таким образом, ключевое различие между i30 и i30s заключается именно в рабочем частотном диапазоне: у i30 он ограничен 20 кГц, а у i30s расширен до 100 кГц.

Fluke i310s отличается от двух предыдущих моделей как по рабочим диапазонам, так и по пределу измерений. Этот прибор рассчитан на работу с токами до 300 ампер переменного тока и до 300 ампер постоянного тока. При этом частотный диапазон ограничен 1 кГц, что делает i310s подходящим для анализа токов в промышленных силовых цепях, приводах, нагрузках большой мощности, трансформаторах и энергетическом оборудовании, где частоты, как правило, невысоки, но амплитуды токов значительны.

Все три модели питаются от батареи 9 В, имеют регулятор нуля, переключатель коэффициента преобразования и светодиодную индикацию состояния. Устройства не поддерживают подключение к компьютеру напрямую, а работают только в паре с совместимыми измерительными приборами, интерпретирующими выходной сигнал по заданному коэффициенту преобразования.

Характеристики

Тип	Клещи токовые

Характеристики

Электрические характеристики

Диапазон тока

20 А, среднеквадратичное значение переменного тока или постоянный ток

Диапазон измерения

± 30 A

Чувствительность выхода

100 мВ/А

Погрешность (при +25 °C)

± 1 % показаний ± 2 мА

Разрешающая способность

± 1 мА

Сопротивление нагрузки

> 10 кОм и ? 100пФ

Чувствительность к расположению проводника

± 1 % по отношению к показаниям при расположении проводника в центре

Диапазон частот

Постоянный ток до 20 кГц (- 0,5 дБ)

Температурный коэффициент

± 0,01% от показаний/°C

Питание

Щелочная батарея MN1604/PP3 напряжением 9 В, 30 часов работы, индикатор разряда батареи

Рабочее напряжение (см. раздел Стандарты безопасности)

300 В, переменное среднеквадратичное или постоянное напряжение

Общие характеристики

Максимальный размер проводника

19 мм в диаметре

Выходной разъем

4 мм защищенный разъем

Установка нуля на выходе

Ручная с помощью дискового регулятора

Длина кабеля

1,5 метра

Диапазон рабочих температур

От 0°C до +50°C

Диапазон температур хранения (с удаленными элементами питания)

От -20°C до +85°C

Допустимая влажность при работе

От 15 % до 85 % (без конденсации)

Вес

250 г

Стандарты безопасности

	BS EN 61010-1:2001
	BS EN 61010-2-032:2002
	BS EN 61010-031:2002
	300 В среднеквадратичное напряжение, категория III, степень загрязнения среды 2
	Использование щупа на неизолированных проводниках ограничивается напряжением до 300 В переменного (среднеквадратичное значение ) или постоянного тока, и частотами ниже 1 кГц.
