Тестер электроустановок Fluke 1663 SCH

Госреестр

Fluke 1663 делает вашу работу более продуктивной благодаря быстрому и эффективному выполнению проверок в соответствии с требованиями местного законодательства.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

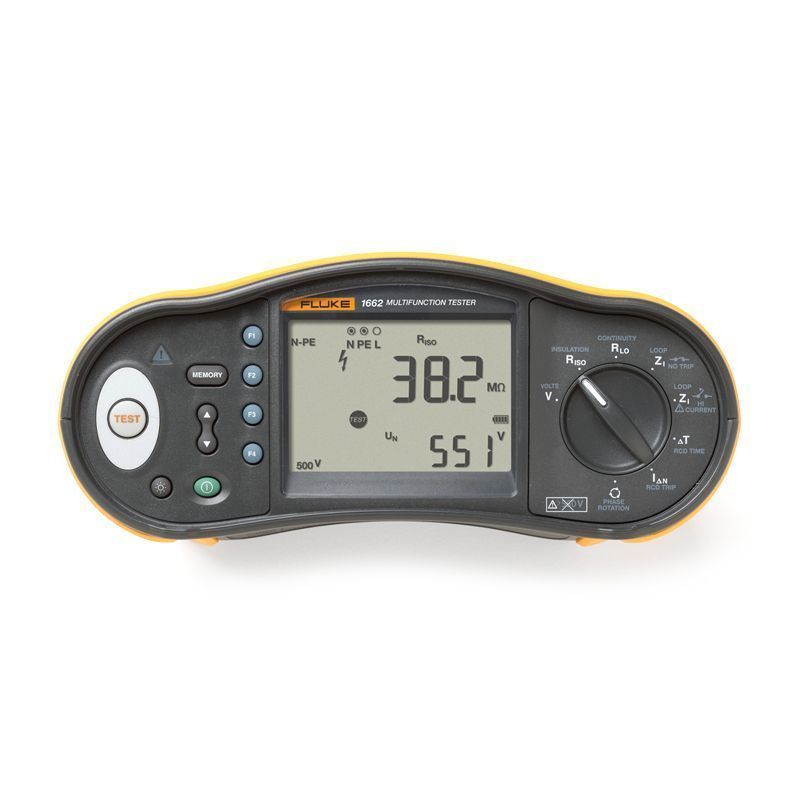

Тестеры электроустановок Fluke 1662 SCH и Fluke 1663 SCH представляют собой надёжные и точные инструменты для комплексной проверки электросетей, соответствующих стандарту EN 61557. Эти приборы используются электриками и техническими специалистами для диагностики безопасности и функциональности электрических установок в жилых, коммерческих и промышленных зданиях. Основное назначение обеих моделей — проверка сопротивления изоляции, целостности цепей, сопротивления заземления, а также испытания устройств защитного отключения (УЗО) и измерения напряжения и частоты.

Fluke 1662 SCH отличается базовым, но полным набором функций, необходимых для типичных задач по вводу в эксплуатацию и техническому обслуживанию. Он выполняет измерения напряжения, частоты, сопротивления изоляции, целостности проводки с автоматическим переключением полярности, сопротивления линии и контура, а также проверяет УЗО переменного тока. Прибор оснащён автоматическим выбором диапазона, памятью на результаты измерений, звуковой сигнализацией и ярким дисплеем с подсветкой. Поддерживается функция самотестирования, а корпус и аксессуары рассчитаны на повседневную работу в реальных условиях эксплуатации.

Fluke 1663 SCH является более продвинутой моделью с расширенным функционалом. В отличие от 1662, он позволяет измерять сопротивление заземления и поддерживает индикацию чередования фаз, что делает его более подходящим для использования в системах с трёхфазным питанием. Также добавлена возможность выбора входных клемм, использования памяти Zmax и отображения значений импеданса с высокой точностью. Прибор сохраняет данные во внутренней памяти и позволяет передавать результаты через интерфейс, а также использовать совместимое программное обеспечение для создания отчётов.

Обе модели соответствуют высоким стандартам безопасности и оснащены защитой от неправильного подключения, перегрева и избыточного напряжения на входе. Они поставляются с полным комплектом измерительных щупов, зажимов, нулевого адаптера и жёстким футляром для хранения и транспортировки. Fluke 1663 SCH отличается большей универсальностью и функциональностью, что делает его выбором для профессионалов, работающих с более сложными электротехническими системами, тогда как Fluke 1662 SCH отлично подходит для регулярных проверок и базового электромонтажа.

Характеристики

Тип

Тестер

Характеристики

Измерение напряжения переменного тока
Fluke 1663 SCH
Диапазон	500 В
Разрешение	0,1 В
Погрешность при 45–66 Гц	0,8 % + 3
Входной импеданс	360 кОм
Защита от перегрузки	660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)	20 Ом / 200 Ом / 2000 Ом
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи	> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения	50–100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)	+10%, –0%
Испытательное напряжение	50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции	20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение	0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток	1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и линии (ZI)
Диапазон	10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Предполагаемый ток короткого замыкания на землю, проверка PSC
Диапазон	1000 А / 10 кА (50 кА)
Разрешение	1 А / 0,1 кА
Вычисление	Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО	AC¹ G²,S³
Модель 1663	A = «4» , AC¹, G², S³
Примечания	¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = «4»Реагирует на импульсный сигнал = «5»Реагирует на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹	10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель	x ½, x 1 x 5
Диапазон измерений	УЗО тип G (310 мс, 50 мс)
Диапазон измерений	УЗО тип S (510 мс, 160 мс)
Примечания	¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B
Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN)
Диапазон тока	30–110 % номинального тока УЗО¹
Величина ступени	10 % от IΔN²
Время задержки при замыкании контактов	Тип G (300 мс/ступень)
Время задержки при замыкании контактов	Тип S (500 мс/ступень)
Погрешность измерений	±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)	50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания	¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Проверка сопротивления заземления (RE)
Диапазон	200 Ом / 2000 Ом
Разрешение	0,1 Ом / 1 Ом
Частота	128 Гц
Выходное напряжение	25 В
Индикация чередования фаз
Пиктограмма	Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)	10 x 25 x 12,5 см
Масса (с батареями)	1,3 кг
Размер и количество батарей	Тип АА, 6 шт.
Степень защиты	IP40
Безопасность	Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение	CAT III / 500В; CAT IV 300В
Производительность	от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция
