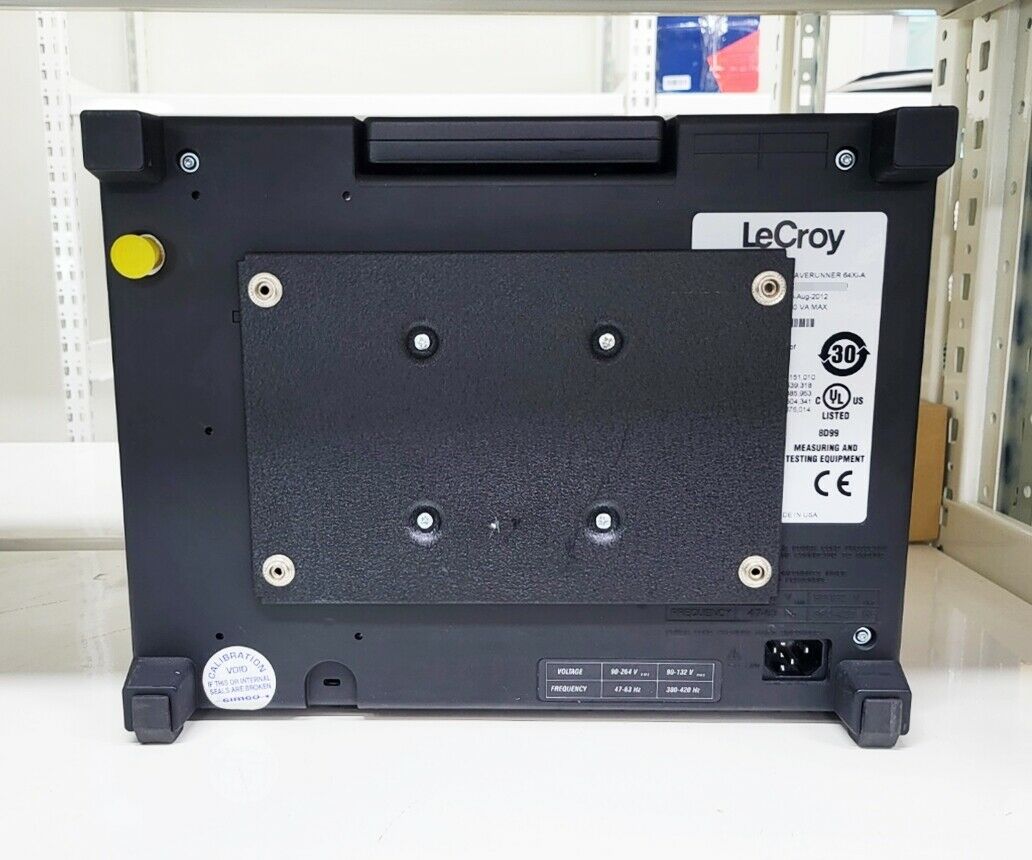

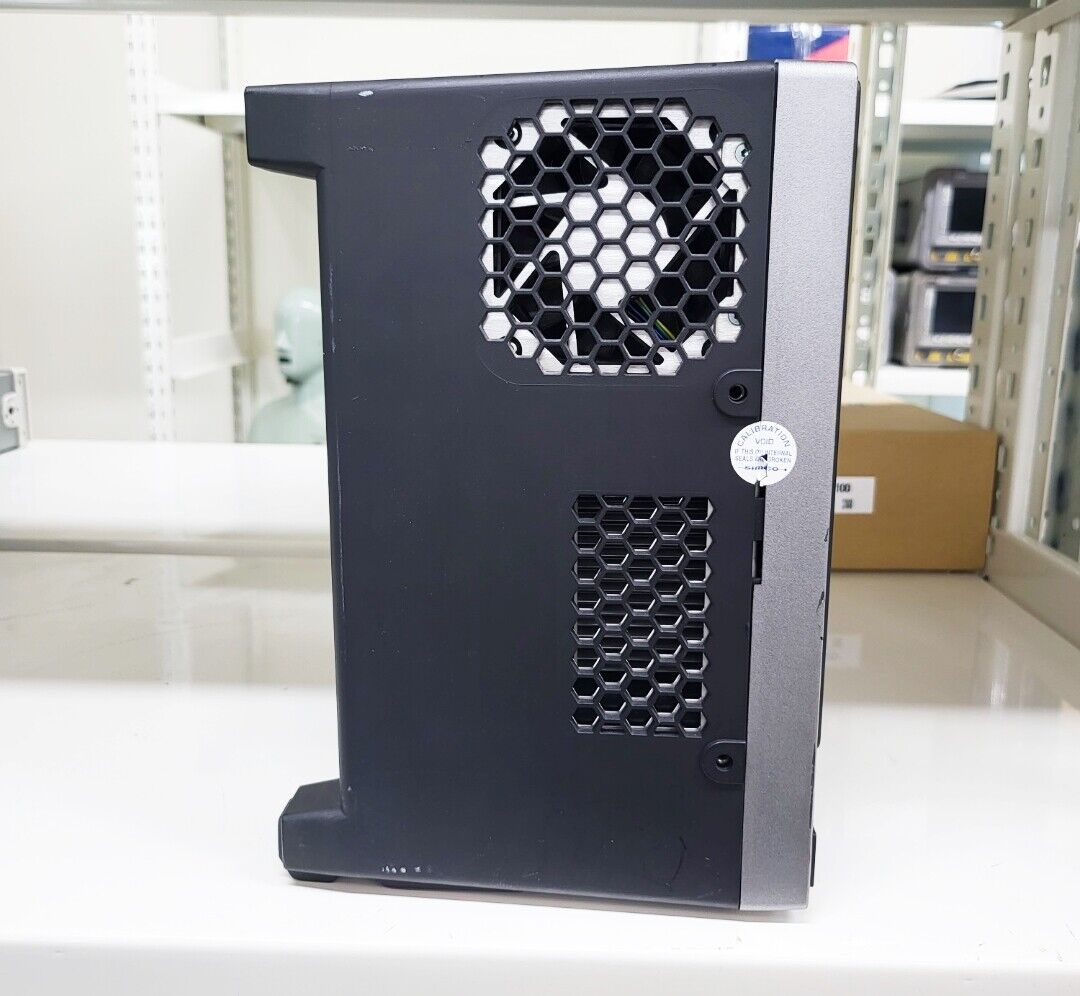

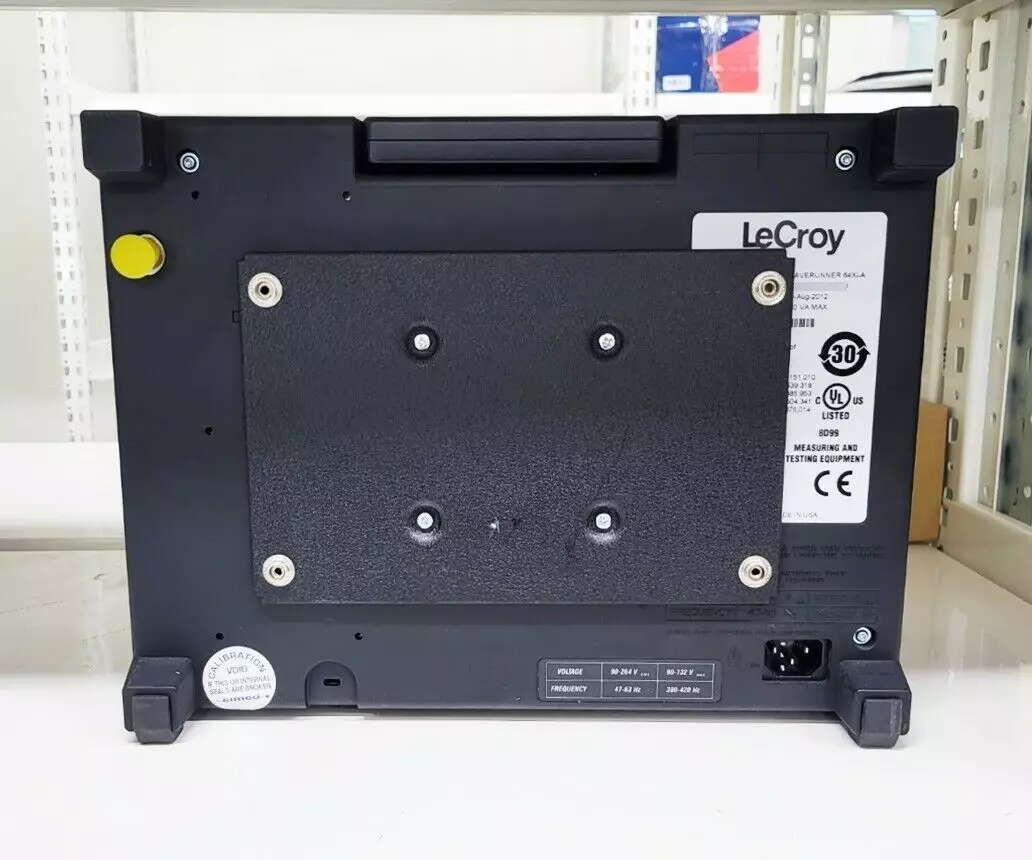

Цифровой осциллограф LeCroy WR 64Xi-A
Осциллограф цифровой серии WaveRunner от компании LeCroy представляет собой мощный инструмент для анализа аналоговых и цифровых сигналов. Благодаря широкой полосе пропускания от 400 МГц до 1 ГГц, высокой частоте дискретизации и встроенной памяти большой емкости прибор обеспечивает уверенный захват, отображение и обработку сигналов различной природы. Осциллографы этой серии оснащены ярким сенсорным дисплеем диагональю 10,4 дюйма, интуитивно понятным интерфейсом, а также встроенными функциями анализа формы сигнала, модуляции, джиттера и спектра.
Благодаря архитектуре X-Stream II устройства обеспечивают быструю обработку данных, высокую отзывчивость пользовательского интерфейса и отсутствие ограничений при использовании длинной памяти. Применение расширенных функций WaveScan и WaveStream позволяет выполнять глубокий анализ сложных сигналов, выявлять редкие события и аномалии, а также визуализировать параметры в различных доменах, включая временной, частотный и статистический. Для нужд протоколирования данных реализована система LabNotebook с возможностью сохранения осциллограмм, настроек и комментариев.

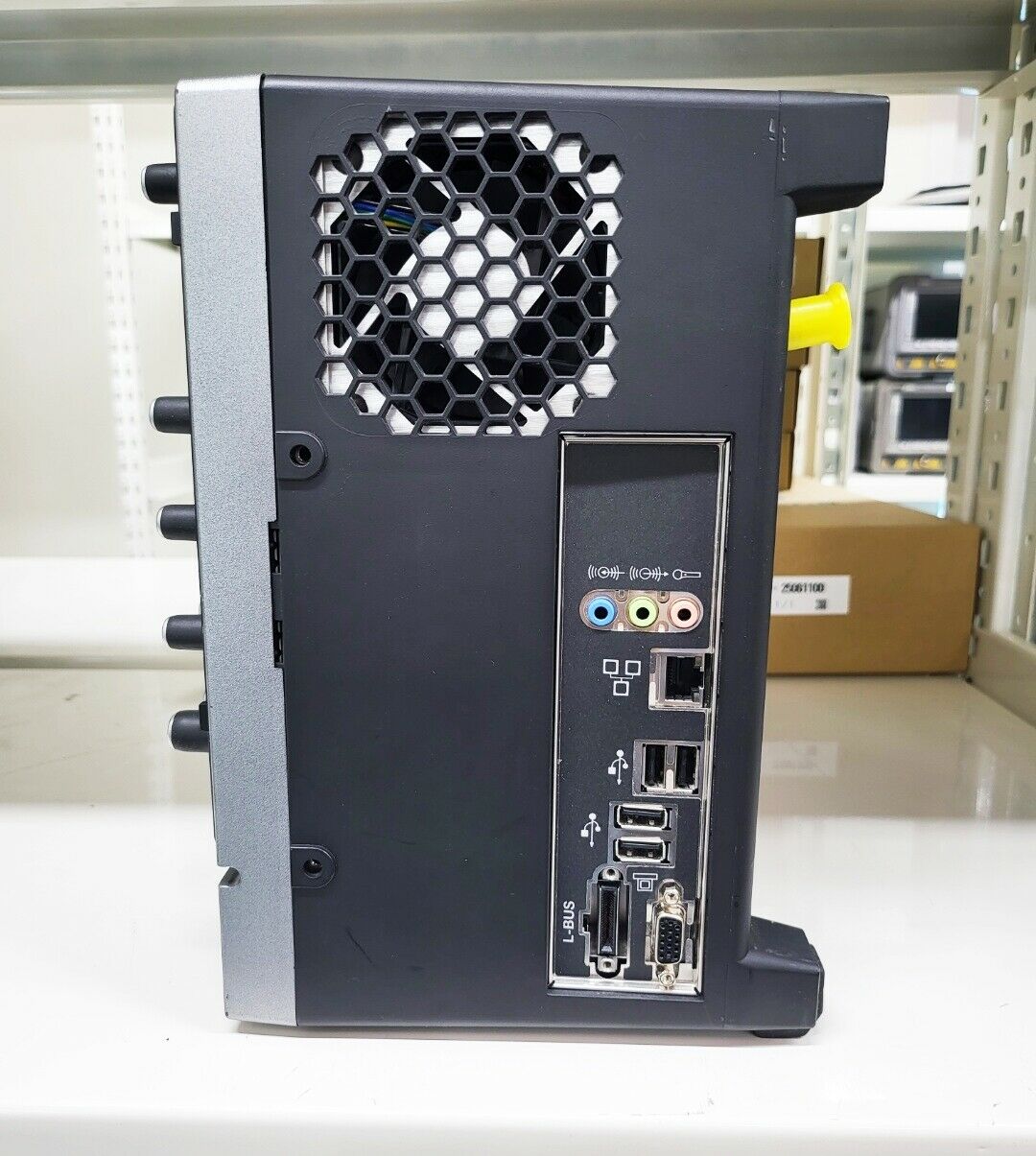

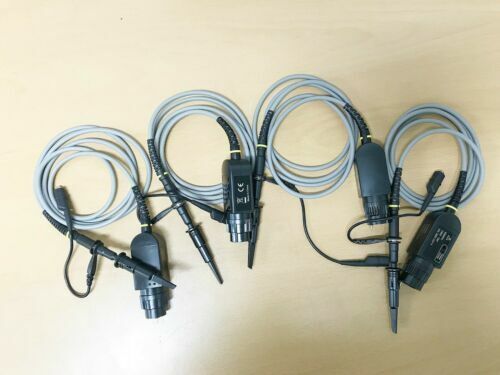

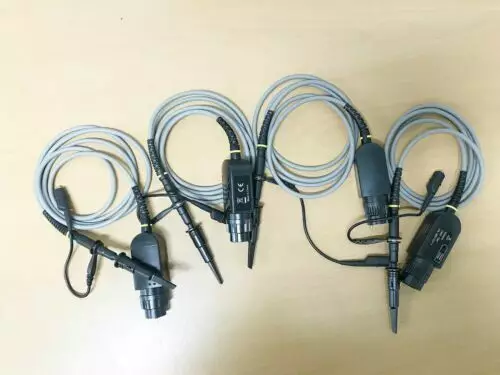

Серия поддерживает широкий набор опций, включая программные пакеты для анализа последовательных шин (CAN, LIN, I²C, SPI, UART и др.), электромагнитной совместимости, тестирования USB и Ethernet, а также расширенные математические библиотеки. Осциллографы оснащаются несколькими портами USB, Ethernet, VGA, RS-232, а также опционально GPIB, что позволяет интегрировать прибор в лабораторные и производственные комплексы.
Варианты модификаций в линейке WaveRunner:
- WaveRunner 44Xi-A / 44MXi-A — 4 канала, полоса пропускания 400 МГц, частота дискретизации 5 Гвыб/с (до 25 Мвыб/канал в режиме объединения), время нарастания 875 пс.
- WaveRunner 64Xi-A / 64MXi-A — 4 канала, полоса 600 МГц, частота дискретизации 10 Гвыб/с, время нарастания 525 пс.
- WaveRunner 62Xi-A — 2 канала, полоса 600 МГц, 10 Гвыб/с, 25 Мвыб памяти при объединении каналов.
- WaveRunner 104Xi-A / 104MXi-A — 4 канала, полоса 1 ГГц, частота дискретизации 10 Гвыб/с, время нарастания 350 пс.
Каждая модель отличается числом каналов, полосой пропускания и глубиной памяти, что позволяет выбрать оптимальное решение под конкретные задачи в области тестирования и отладки электронных схем.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
600 МГц |
|
Частота дискретизации
|
10 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
| Параметр | Значения |
| ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ | |
| Полоса пропукания | 600 МГц |
| Время нарастания | 625 пс |
| Количество каналов | 4 |
| Ограничение полосы пропускания | 20 МГц, 200 МГц |
| Входное сопротивление | 50 Ом; 1 МОм//16 пФ |
| Виды входа | 1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый |
| Максимальное входное напряжение | 50 Ом: 5 В; 1МОм: 200 В (переменное напряжение < 10кГц + постоянная составляющая) |
| Вертикальное разрешение АЦП | 8 бит; до 11 бит при включении расширенного разрешения |
| Чувствительность | 50 Ом: 2 мВ - 2 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ - 10 В/деление |
| Погрешность коэффициента отклонения на постоянном токе | ±1,5 % от полной шкалы |
| Погрешноть установки напряжения смещения | ±(1,5 % от установленного значения + 0,5 % от полной шкалы + 1 мВ) |
| ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ | |
| Опорный генератор | Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу |
| Коэффициент развертки | 20 пс/дел - 1000 с/дел |
| Погрешность опорного источника | <5*10-6 в диапазоне 0-40 градусов |
| СБОР ИНФОРМАЦИИ | |
| Частота дискретизации на канал в режиме реального времени | 5 ГГц |
| Частота дискретизации при объединении каналов | 10 ГГц |
| Эквивалентная частота дискретизации | 200 ГГц |
| Внутренняя память на канал | 12,5 Мб на канал (опция 25 Мб при объединении каналов), 10000 сегментов |
| РЕЖИМ WAVESTREAM | |
| Яркость свечения | настраивается с передней панели |
| Количество каналов | 4 канала одновременно |
| Скорость обновления | до 8000 осциллограм/секунду |
| РЕЖИМЫ ОБРАБОТКИ ВХОДНЫХ СИГНАЛОВ | |
| Усреднение | до 1 миллиона разверток при накапливающем или непрерывном усреднении |
| Увеличенное разрешение | от 8,5 до 11 бит |
| Интерполяция | линейная, sinx/x |
| Огибающая | среднее значение, максимальное или минимальное по 1 миллиону разверток |
| ЦВЕТНОЙ ДИСПЛЕЙ | |
| Тип | цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см |
| Разрешение | SVGA, 800x600 |
| Текущее время | дата, часы, минуты, секунды отображаются вместе с осциллограмой, поддержка синхронизации по Интернету |
| Количество отображаемых графиков | отображение до 8 графиков. Одновременно отображаются графики по каналам, растяжкам, математике и статистике |
| Виды шкал | авто, один экран, 2, 4, 8, режим Х-У, один экран + (Х-У), два экрана + (Х-У) |
| ВНЕШНИЕ УСЛОВИЯ | |
| Рабочий диапазон температур | +5...+40 оС включая дисковод и привод компакт-дисков |
| Температура хранения | -20...+60 оС |
| Рабочий диапазон влажности | 5...80 % в диапазоне температур до +30 оС, от 5 до 25 оС при температуре +30...+40 оС |
| Допустимая влажность при хранении | 5 - 95 % |
| Атмосферное давление | работа на высотах до 3000 м при температуре ниже +25 оС |
| Атмосферное давление при хранении | до 12000 м |
| Ударопрочность | 20g, длительность импульса удара 11 мс, 3 удара в любом направлении (всего не более 18 ударов) |
| МАССО-ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина Х высота Х ширина | 260 Х 340 Х 152 мм |
| Масса | 6,8 кг |
