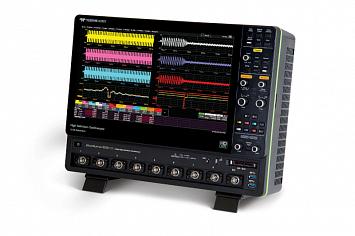

Осциллограф WAVERUNNER 8108HDR

Госреестр

Артикул: x-00635

Пользовательский интерфейс MAUI + One Touch. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор, сегментированная память. Возможность интеграции с пакетами MathCad, MatLab, Excel.

Подробнее

Запросить цену

Поверка - 10000 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф WaveRunner 8108HDR от компании Teledyne LeCroy предназначен для прецизионного анализа аналоговых сигналов в сложных электронных системах. Устройство обладает восемью аналоговыми каналами с полосой пропускания до 1 ГГц и построено на базе 12-битного аналого-цифрового преобразователя, что обеспечивает высокое вертикальное разрешение с минимальным уровнем шума. Частота дискретизации достигает 10 Гвыб/с на канал, а глубина памяти может быть расширена до 5 ГБ, что особенно актуально при захвате длинных сигналов или работе в режиме сегментированной записи. Сенсорный экран Full HD диагональю 15,6 дюйма и пользовательский интерфейс MAUI обеспечивают удобный доступ к функциям осциллографа, включая автоматические измерения, математическую обработку, спектральный анализ и декодирование цифровых протоколов.

Модель WaveRunner 8108HDR-MS дополняется встроенным логическим анализатором на 16 цифровых каналов с частотой дискретизации до 2,5 Гвыб/с и глубиной памяти до 500 МБ, что позволяет выполнять синхронный анализ аналоговой и цифровой части сигнала. Это расширяет возможности прибора при работе с цифровыми интерфейсами, микроконтроллерами и системами передачи данных, а также при отладке смешанных сигналов. Пороговые уровни цифровых каналов могут быть выбраны из стандартных логических семейств или настроены вручную с шагом 20 мВ.

Список возможных опций для WaveRunner 8108HDR и 8108HDR-MS:

WR8KHD-THREEPHASEPOWER — анализ мощности в трёхфазных сетях
WR8K-JITKIT — анализ джиттера и временных параметров
WR8K-SDAII — анализ последовательных данных и глаз-диаграмм
WR8K-Q-SCAPE — режим мультиоконного отображения
WR8K-DDR3-Toolkit — инструменты анализа интерфейсов DDR
WR8K-EYEDRII — анализ целостности сигнала
WR8K-DFP2 — цифровая фильтрация (КИХ/БИХ)
WR8K-XDEV — создание пользовательских интерфейсов и функций
WR8K-SPECTRUM — режим спектроанализатора
WR8K-PWR — анализ источников питания
QualiPHY — тестирование на соответствие стандартам (USB, Ethernet, MIPI и др.)
LabNotebook — система документирования измерений
WaveStudio — ПО для удалённого управления и анализа

Характеристики

? Стоимость поверки оборудования Поверка	10000
Тип	Осциллограф
Количество каналов	8
Полоса пропускания	1 ГГц
Частота дискретизации	10 Гвыб/c
Объём памяти	200 МБ
Интерфейсы	USB, LAN, HDMI
АЦП (бит)	12

Характеристики

Тип осциллографа	Цифровой
Число каналов	8
Полоса пропускания	1 ГГц
Максимальная частота дискретизации	10 ГГц
Максимальный объем памяти	200 МБ (опционально до 5 ГБ)
АЦП (бит)	12
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Интерфейс	USB, LAN, опция GPIB
Дисплей	TFT, емкостный сенсорный, диагональ 39.62 см, разрешение 1900×1080 (Full HD)
Масса (кг	11.1

Документы

Расширенные характеристики WaveRunner 8000HDR MDA 8000HDR 393,8 кб
