Осциллограф WaveRunner 8104R-R

Госреестр

Артикул: x-00829

Цифровой осциллограф, 4 канала, полоса пропускания 1 ГГц, частота дискретизации 10 ГГц/канал.
Интерфейс MAUI + One Touch. Скорость обновления экрана до 1 млн. осц./с. Режим WaveScan, поиск аномалий в длинной записи по 20 условиям.

Подробнее

Запросить цену

Поверка - 7000 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф WaveRunner 8104R-R представляет собой современное решение для точного анализа высокочастотных сигналов в профессиональной среде. Он оборудован четырьмя входными каналами и обладает полосой пропускания 1 ГГц, что делает его пригодным для изучения сложных электронных систем. Частота дискретизации прибора достигает 20 Гвыб/с, а в моделях с индексом "M" — до 40 Гвыб/с, обеспечивая высокую точность фиксации быстрых переходных процессов. Устройство поддерживает как реальные, так и эквивалентные режимы дискретизации с глубиной памяти до 128 МБ и скоростью захвата до миллиона форм в секунду при использовании сегментированной развертки.

Интерфейс MAUI с сенсорным управлением позволяет интуитивно взаимодействовать с системой, а функция OneTouch обеспечивает быстрый доступ к необходимым функциям. Осциллограф оснащен полноценным набором средств отладки, включая анализ последовательных данных, синхронизацию, декодирование, тестирование по маске и анализ джиттера. Модель 8104R-R имеет низкопрофильный корпус высотой менее 2U, подходит для установки в стойку, оснащена съемным SSD-накопителем и возможностью удаленного управления через интерфейсы LXI, LAN и USBTMC.

По сравнению с другими моделями серии, 8104R-R выделяется повышенной частотой дискретизации, улучшенной точностью измерений и полной программной совместимостью с полноразмерными осциллографами серии WaveRunner 8000R. Модель предназначена для автоматизированного тестирования, где важны компактность, высокая производительность и полный функционал анализа.

Доступные опции для WaveRunner 8104R-R:

WR8K-JITKIT – анализ джиттера и временных параметров
WR8K-80B-8B10B-TD – синхронизация по 8b/10b последовательностям до 3,125 Гбит/с
WR8K-SDAII – анализ потоков последовательных данных и глаз-диаграмм
WR8K-Q-SCAPE – четырёхобластной экранный интерфейс
WR8K-DDR3-Toolkit – инструменты анализа и отладки интерфейсов DDR
WR8K-EYEDRII – программный модуль оценки целостности сигнала и глаз-диаграмм
WR8K-DFP2 – пакет цифровой фильтрации (КИХ, БИХ)
WR8K-XDEV – расширенная настройка, возможность создания пользовательских функций
WR8K-SPECTRUM – режим работы как анализатор спектра
WR8K-PWR – анализ мощности импульсных и сетевых источников
QualiPHY – тестирование на соответствие стандартам USB, DDR, Ethernet, MIPI и др.
LabNotebook – сохранение и документирование всех параметров и результатов измерений
WaveStudio – ПО для удаленного управления и анализа данных на ПК.

Характеристики

? Стоимость поверки оборудования Поверка	7000
Тип	Осциллограф
Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	20 Гвыб/c
Объём памяти	32 МБ
Интерфейсы	USB, LAN, VGA, DisplayPort
АЦП (бит)	8

Характеристики

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	1 ГГц
Максимальная частота дискретизации	20 ГГц
Максимальный объем памяти	32 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм, 50 Ом
Интерфейс	USB, LAN, опция GPIB
Дисплей	Нет
Масса (кг)	10

Документы

Расширенные характеристики WaveRunner 8104R R WaveRunner 8254MR R WaveRunner 8404MR R 4,5 мб

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail

Введите текст с картинки *

Я согласен на обработку персональных данных

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Услуги

Поверка и Калибровка

Срочная поверка в метрологических центрах-партнёрах

Рекомендуем

Комплект для монтажа в стойку WS3K-RACK

Уточняйте наличие

Артикул: x-03224

Цена по запросу

Госреестр

Осциллограф WaveRunner 9404MR-MS

Уточняйте наличие

Артикул: x-00637

Цена по запросу

Госреестр

Осциллограф WavePro 404HDR-MS

Уточняйте наличие

Артикул: x-00823

Цена по запросу

Госреестр

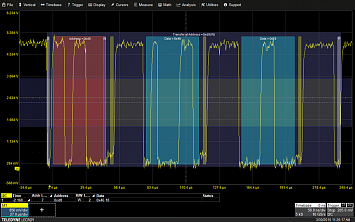

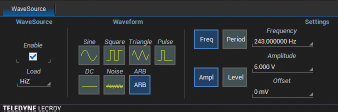

Осциллограф WaveSurfer 3014zR с опциями AUTO+EMB+FG
