Осциллограф LeCroy WS 104MXs
Осциллограф LeCroy WaveSurfer 104MXs-B представляет собой мощное измерительное устройство, сочетающее высокую полосу пропускания, большую глубину памяти и развитые средства анализа в компактном корпусе с интуитивно понятным интерфейсом. Модель поддерживает полосу пропускания до 1 ГГц и оснащена четырьмя аналоговыми каналами, обеспечивая частоту дискретизации 5 Гвыб/с на каждый канал и до 10 Гвыб/с при чередовании. Такая производительность позволяет точно регистрировать быстрые переходные процессы и импульсы, что критично при отладке высокоскоростных цифровых и аналоговых схем.
Глубина памяти составляет 12,5 мегавыборок на канал и может достигать 25 мегавыборок при объединении каналов, обеспечивая захват длительных сигналов без потери точности. Прибор также поддерживает режимы RIS и Sequence, включая возможность хранения до 5000 сегментов с временными метками и минимальными паузами между срабатываниями, что делает его эффективным для регистрации редких или быстрых событий в потоке данных.

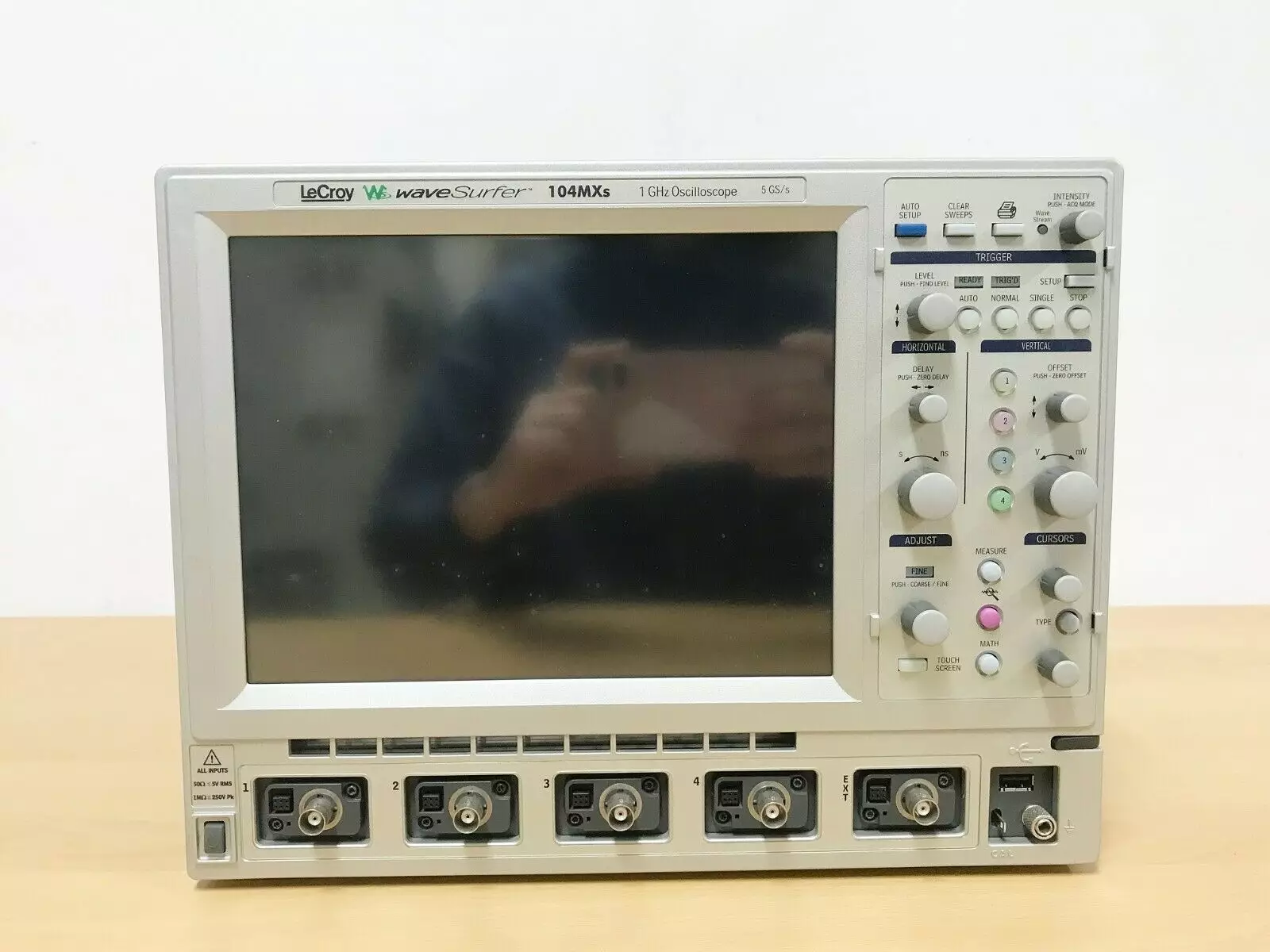

Модель оснащена цветным сенсорным дисплеем диагональю 10,4 дюйма с разрешением 800×600 пикселей, что обеспечивает комфортную работу и быструю навигацию по меню и настройкам. Сенсорный экран поддерживает управление стилусом и распознаёт жесты, позволяя пользователю быстро масштабировать, настраивать курсоры и активировать функции анализа. Отдельные физические органы управления на передней панели позволяют мгновенно изменять параметры запуска, масштабирования и работы с курсорами.
Функциональность осциллографа значительно расширяется за счёт встроенных средств анализа. Пользователю доступно до 18 математических функций, включая FFT, производную, интеграл, расширенное разрешение и другие. Также доступно 23 параметра автоматических измерений с возможностью наложения статистики и отображения гистограмм. Функция WaveStream обеспечивает аналогоподобное отображение сигнала с градацией яркости, что облегчает визуальное восприятие джиттера и выбросов.
Инструмент поиска WaveScan позволяет выполнять поиск по более чем 20 различным критериям не только в пределах одной осциллограммы, но и в течение длительного периода при множественных запусках. Это даёт возможность быстро находить отклонения и аномалии, которые не удаётся отследить с помощью классических методов запуска.
Для отладки цифровых протоколов предусмотрены опции запуска и декодирования популярных шин, включая I2C, SPI, UART, USB, CAN, LIN, FlexRay, MIL-STD-1553, ARINC 429, MIPI D-PHY и другие. Декодирование отображается поверх осциллограммы с цветовой маркировкой, а также может быть представлено в табличной форме с возможностью навигации по конкретным событиям через сенсорный экран.

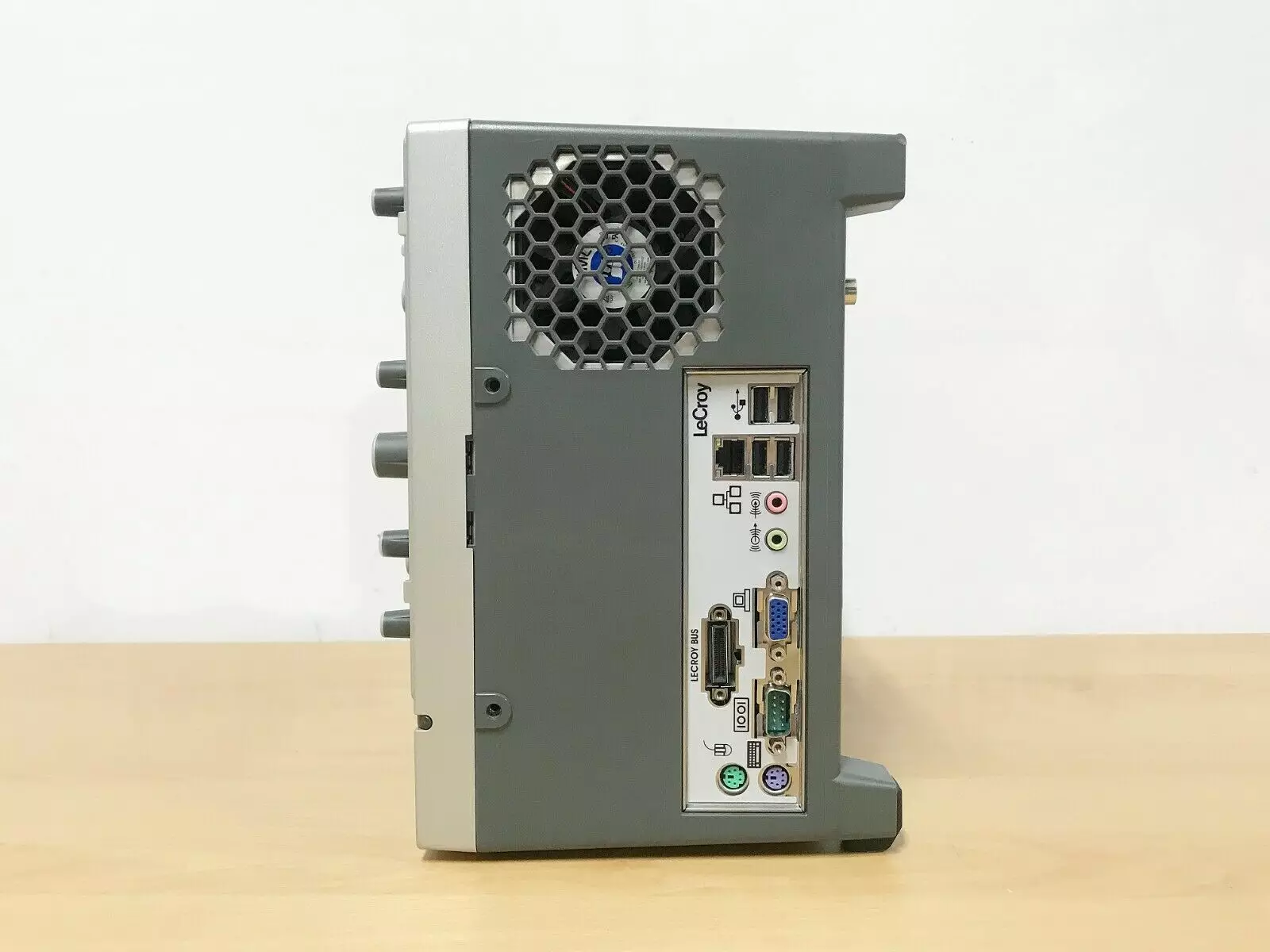

WaveSurfer 104MXs-B совместим с широким спектром активных и пассивных пробников, включая высокоомные, дифференциальные, токовые и высоковольтные. Все каналы и интерфейсы прибора поддерживают современные стандарты, включая USB, Ethernet, VGA-выход и опциональный GPIB, что облегчает интеграцию в автоматизированные стенды и подключение к периферийным устройствам.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, SVGA |
|
WS 24MXs |
WS 44MXs |
WS 64MXs |
WS 104MXs |
|
|
Полоса пропускания |
200 МГц |
400 МГц |
600 МГц |
1 ГГц |
|
Время нарастания |
1.75 нс |
875 пс |
500 пс |
300 пс |
|
Количество каналов |
4 |
4 |
4 |
4 |
|
Частота дискретизации (реальное время) |
2.5 ГГц (на канал) |
5 ГГц (при объед.) |
||
|
Эквивалентная частота дискретизации |
50 ГГц |
|||
|
Память |
10 Мб/канал |
|||
|
Время захвата |
800 мкс при макс. частоте дискретизации |
|||
|
Разрешение АЦП |
8 бит |
|||
|
Коэф. отклонения |
2 мВ/дел -10 В/дел (1 МОм), 2 мВ/дел - 2 В/дел (50 Ом) |
|||
|
Погрешность коэф. отклонения |
±(1.5% +0.5% от шкалы) |
|||
|
Ограничение полосы пропускания |
20 МГц |
20 МГц, 200 МГц |
||
|
Связь входа |
Открытый, закрытый, "земля" |
|||
|
Входное сопротивление |
50 Ом и 1 МОм//16 пФ |
|||
|
Пробники |
Один пробник РР009 на каждый канал |
|||
|
Коэф. развертки |
200 пс/дел -1000 с/дел |
|||
|
Погрешность коэф. развертки |
10×10–6 |
|||
|
Синхронизация |
Стандартная - фронт, глич, длительность импульса, ТВ, логическая |
|||
|
Экран |
26 см, TFT ЖКИ, 800×600, сенсорный, SVGA |
|||
- Осциллограф
- Кабель питания

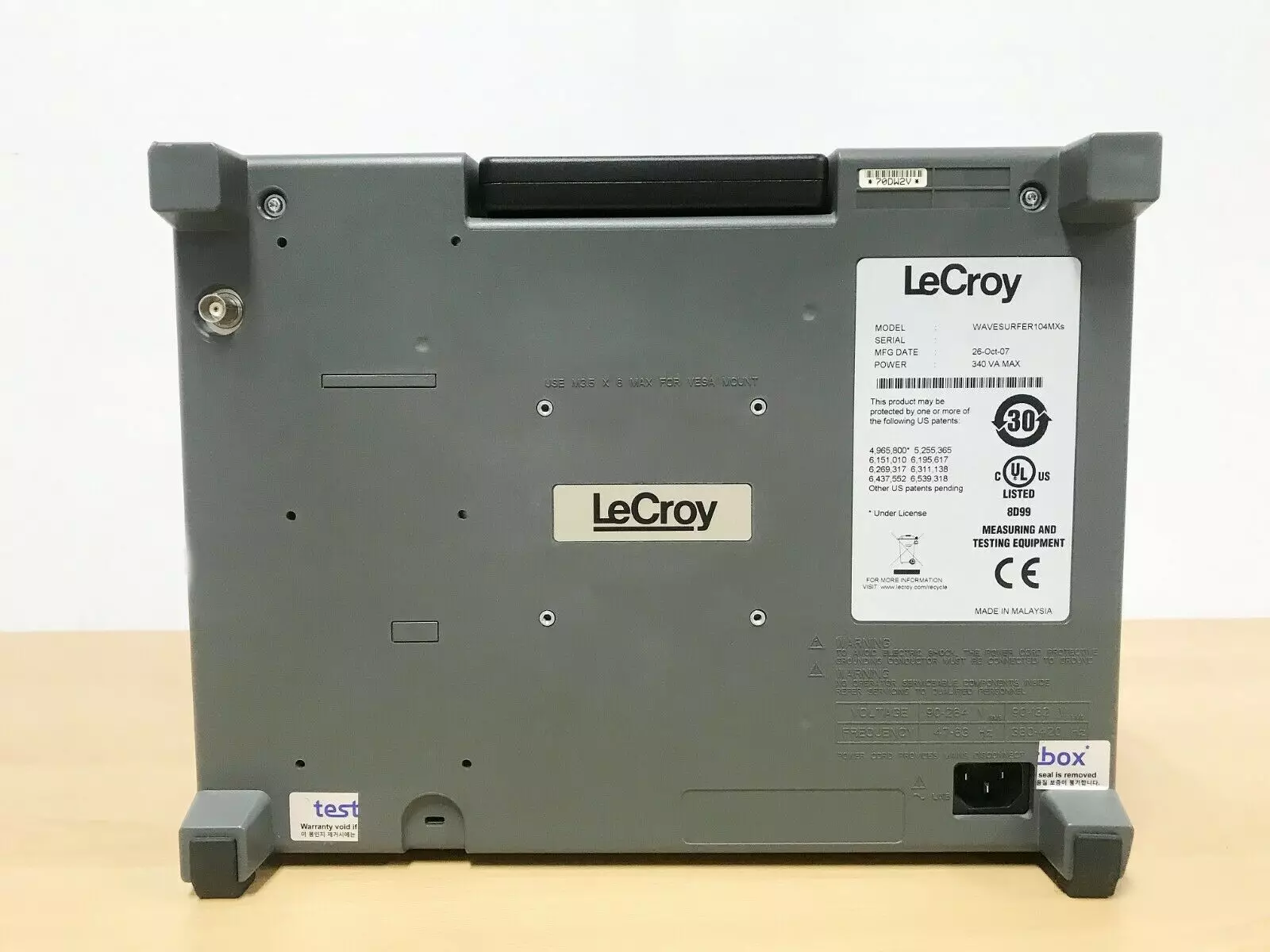

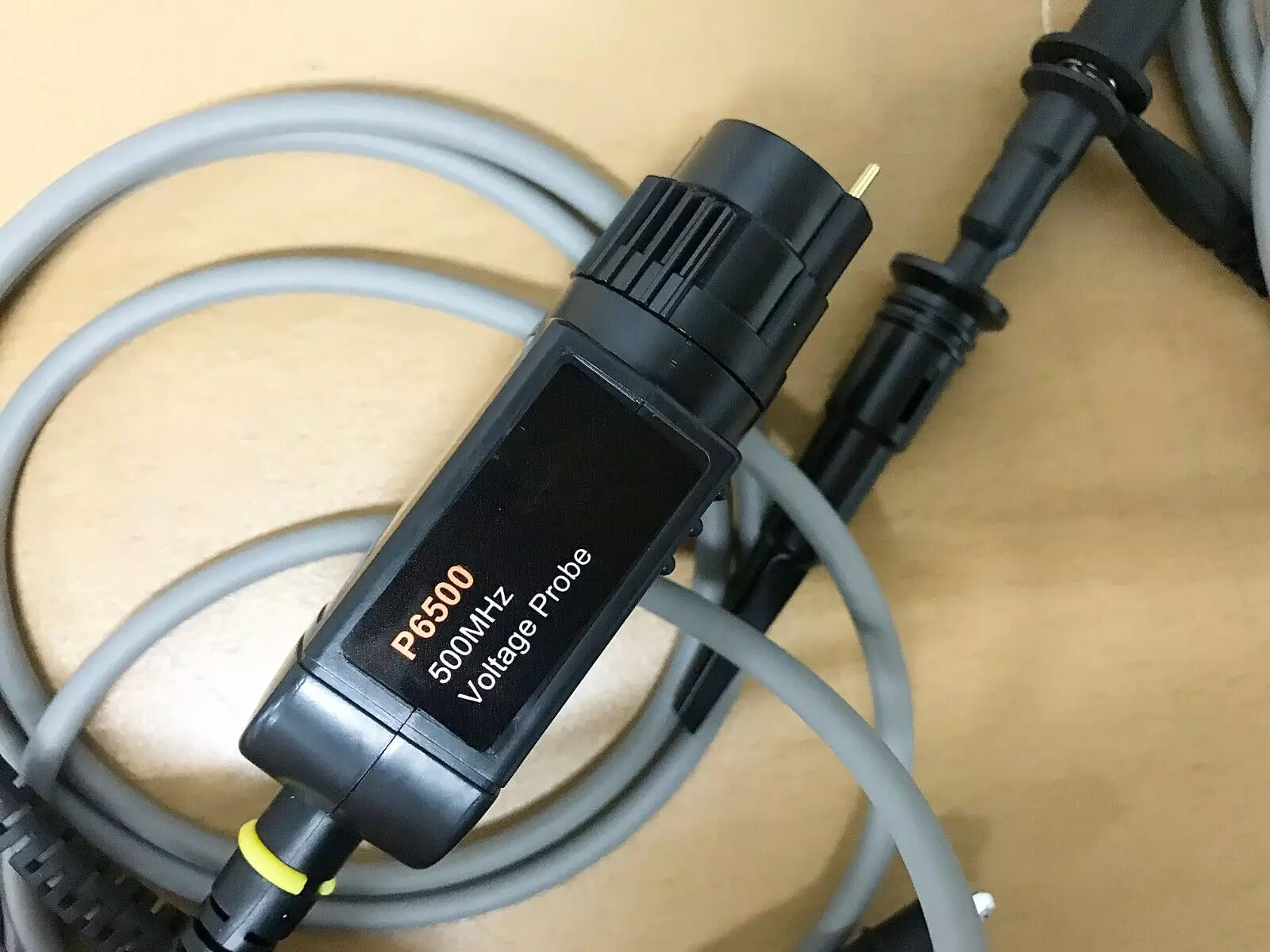

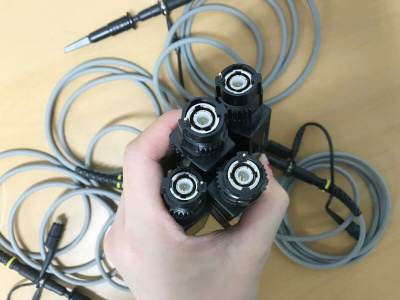

- Пассивные пробники
- Передняя защитная крышка
- Руководство по эксплуатации
