Осциллограф LeCroy WaveSurfer 424

Спец.цена

Госреестр

Артикул: x-09874

Полоса пропускания: 200 МГц. Время нарастания: 2 нс. Количество каналов: 4. Частота дискретизации: 1 ГГц; 2 ГГц (при объединении каналов).

Подробнее

340 107 руб./шт

618 377 руб.

-45%

Экономия 278 270 руб.

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

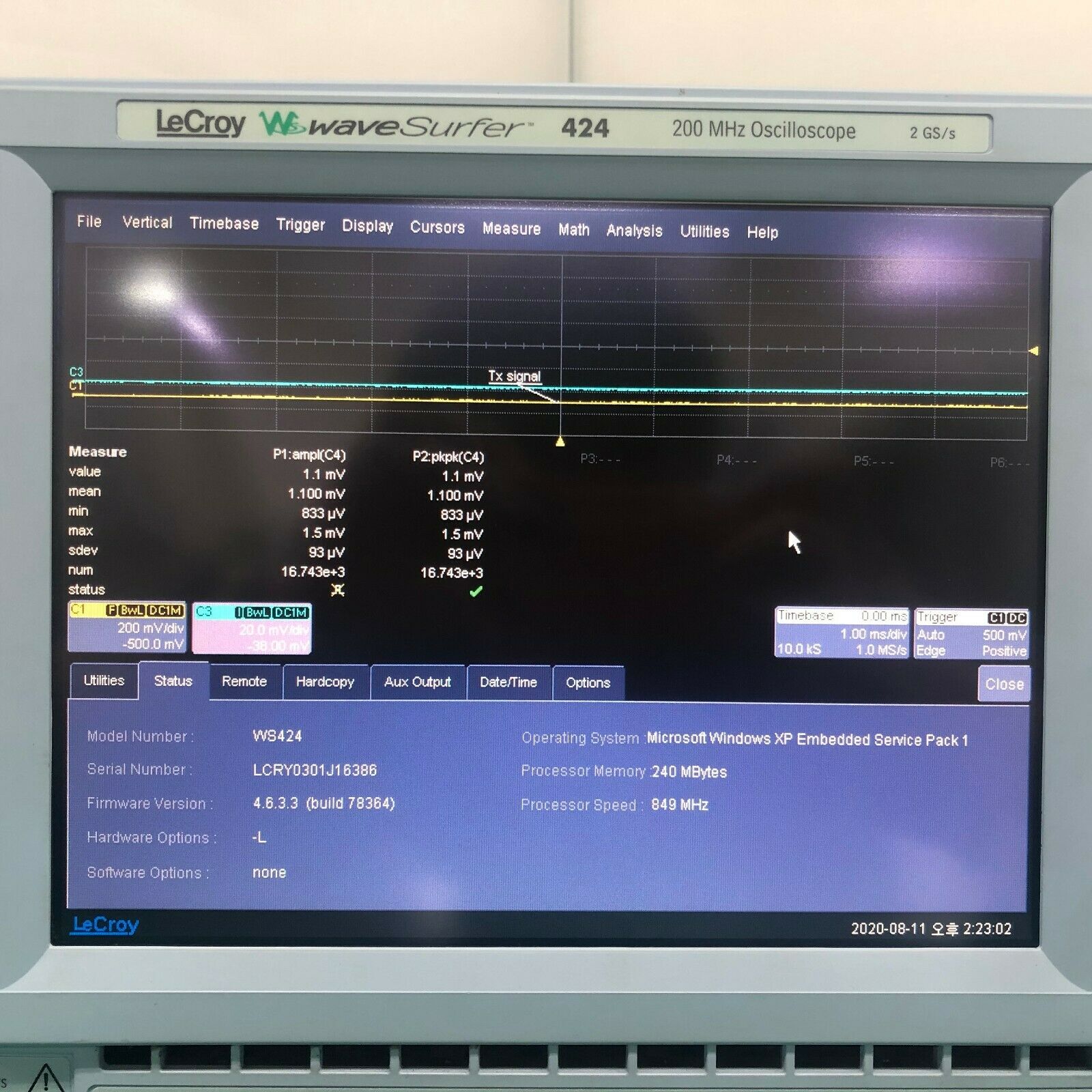

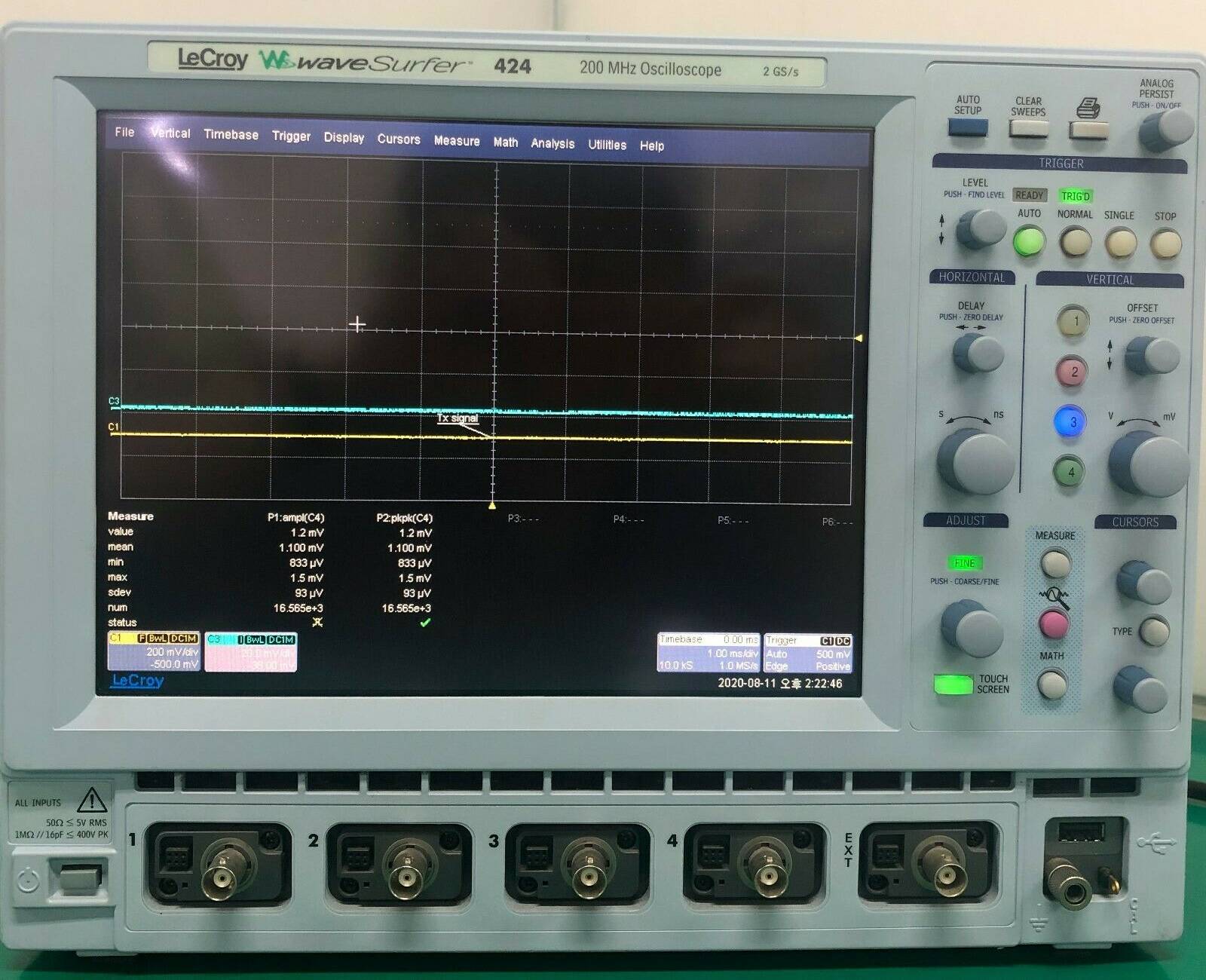

Осциллограф LeCroy WaveSurfer 424 — это четырёхканальный цифровой прибор, предназначенный для точного анализа аналоговых сигналов в диапазоне частот до 200 МГц. Он сочетает в себе компактные габариты, удобный пользовательский интерфейс и производительность, характерную для более высококлассных моделей. Устройство оснащено большим сенсорным дисплеем с диагональю 10,4 дюйма и разрешением 800×600 пикселей, что позволяет чётко визуализировать формы сигналов и легко управлять функциями с помощью пальцев или стилуса.

WaveSurfer 424 обеспечивает частоту дискретизации до 2 Гвыб/с в интерливинг-режиме и 1 Гвыб/с при активных всех четырёх каналах. При этом глубина записи достигает 2 мегавыборок на канал, что позволяет осциллографу надёжно фиксировать даже длительные процессы без потери информации. Прибор поддерживает режим RIS с эффективной частотой до 50 Гвыб/с, позволяющий восстанавливать форму сигналов с высокой точностью при повторяющихся событиях.

Временное разрешение обеспечивается временем нарастания фронта 1,75 нс, а вертикальное разрешение составляет 8 бит. Прибор имеет широкий диапазон чувствительности: от 1 мВ/дел до 10 В/дел при входе 1 МОм и до 2 В/дел при входе 50 Ом. Для уменьшения внешних помех и ограничения полосы предусмотрен фильтр на 20 МГц. Осциллограф поддерживает стандартные режимы входной связи: AC, DC и GND, а максимальное входное напряжение составляет до 400 В при высокоомном входе.

WaveSurfer 424 оснащён широким набором интерфейсов, включая три порта USB 2.0, Ethernet 10/100Base-T, RS232, Centronics и видеовыход SVGA. Это упрощает интеграцию прибора в рабочие процессы, передачу данных, удалённое управление и печать результатов. Стандартный набор измерений включает до 23 автоматических параметров, а также функции масштабирования, курсоров и быстрого доступа к частотному анализу с использованием встроенного FFT.

Расширенные возможности прибора могут быть дополнены программными опциями, такими как WS-ADVTRIG для сложных условий запуска, WS-MATHSURF для продвинутой математической обработки, включая функции дифференцирования, интегрирования и преобразования Фурье, а также WS-ET-PMT для маскового тестирования в телекоммуникационных применениях.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Тип	Осциллограф
Количество каналов	4
Полоса пропускания	200 МГц
Частота дискретизации	2 Гвыб/c
Интерфейсы	USB, LAN, RS-232, VGA

Характеристики

Основные характеристики
Полоса пропускания	200 МГц
Время нарастания	2 нс
Количество каналов	4
Частота дискретизации	1 ГГц; 2 ГГц (при объединении каналов)
Эквивалентная частота дискретизации	50 ГГц
Стандартная длина памяти	1 Мб (2 Мб при объединении каналов)
Стандартное время захвата сигнала	1 мс при максимальной частоте дискретизации
Вертикальное разрешение АЦП	8 бит, 11 бит в режиме ERES (в штатной комплектации)
Коэффициент отклонения	1 мВ/дел - 10 В/дел (1 MОм) 1 мВ/дел - 2 В/дел (50 Ом)
Погрешность измерения напряжения	±(0.015U + 1,67x10^-3К) U - измеренное значение напряжения, В; К - величина численно равная установленному значению коэффициента отклонения, В.
Ограничение полосы пропускания	20 МГц
Максимальное входное напряжение	300В пикового значения
Связь входа	открытый, закрытый, заземлено
Входное сопротивление	1МОм (16пФ)
	50 Ом 1%
Тип делителей	разъем BNC или ProBus®
Делитель (стандартный)	PP007 (500 МГц) на каждый канал
Коэффициент отклонения	1 нс/дел - 1000 с/дел
	в режиме самописца от 500 мс/дел до 1000 с/дел
Погрешность измерения временных интервалов	10^-5 ХТизм+1,25Х10^-3 Кразв+0,4пс где Тизм - измеренное значение временного интервала, с; К - величина численно равная установленному значению коэффициента развертки, с.
Дополнительные характеристики
Система синхронизации
Режимы запуска:	автоматический, ждущий, однократный
Источник синхронизации:	один из каналов, внешняя, внешняя 1:10, сеть
Фильтры синхронизации	постоянная составляющая, переменная составляющая, ВЧ, ВЧ режекторный, НЧ режекторный
Предзапуск	10 делений
Послезапуск	0E10.000 делений
Удержание	от 2с до 20с или от 1 до 99.999.999 событий
Диапазон внутренней синхронизации	5 делений от центра
Диапазон внешней синхронизации	ВНЕШ/10 ±5В, ВНЕШ ±500мВ
Входное сопротивление	1МОм или 50 Ом
Виды синхронизации	Фронтом по выбранной полярности фронта (положительной, отрицательной или окном) с установленным уровнем. Синхронизация сбоем положительным или отрицательным сбоем c установкой интервала сбоя в пределах от 2 нс до 20с или по прерывистому сбою, включая режимы запуска по прерывистому сбою по заданной длительности импульса.
Дополнительные виды синхронизации(опции)	Рантовая синхронизация. Синхронизация по скорости нарастания сигнала. Ожидающая. По качеству (состояние или фронт). По TVEсигналу.
Автоматические измерения	Одновременно может быть отображено до 6 измеряемых параметров различных осциллограмм: Амплитуда, Область, Нижнее значение, Задержка, Скважность, Время спада (90%E10%), Время спада (80%E20%), Частота, Максимум, Минимум, Среднее значение, Положительный выброс, Отрицательный выброс, Период, Пиковое значение, Время нарастания (90%E10%), Время нарастания (80%E20%), Среднеквадратичное значение, Асимметрия, Стандартное отклонение, Верхнее значение, Длительность.
Растяжка	Растяжка сигнала с использованием органов управления передней панели, мыши или сенсорного экрана для выделения увеличиваемой области.
Стандартные математические функции	Суммирование, разность, отношение и БПФ (использование прямоугольного, плоского окон или окна ВонХанна). Всего возможно использование одной математической функции одновременно.
Расширенные математические функции (опция MathSurfer)	Добавляет следующие математические функции: Абсолютное значение, Усреднение (суммированное и продолжительное), Производная, Огибающая, Повышение разрешения (до 11 бит), Минимальный уровень, Интеграл, Инвертирование, Обратная величина, Максимальный уровень, Квадрат и Корень квадратный. Также добавляется возможность использование одновременно двух математических функций и пересчет в другие единицы.
Рабочие условия	Температура: От +5 °C до +40 °C Влажность: От 5% до 80% при температуре 30 °C без образования конденсата
Размеры	260 мм x 340 мм x 152мм
Вес	6,8 кг, включая аксесуары

Комплектация

10,4 дюймовый цветной сенсорный экран
PP007, 10:1 пассивный пробник (1 на канал)
Сетевой порт 10/100 Base T
Три порта USB 2.0 (один на передней панели)
Порт вывода видеосигнала SVGA (800х600 точек)
Последовательный порт RS232EC
Параллельный порт "Центроникс"
Встроенная система оперативной консультативной информации на выбранном языке
Защитная крышка передней панели
Компакт-диск с руководством по эксплуатации и дистанционному управлению, обучающее руководство, руководство по быстрому ознакомлению

Документы

Руководство 1,1 мб
