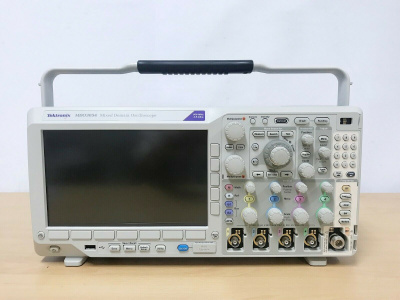

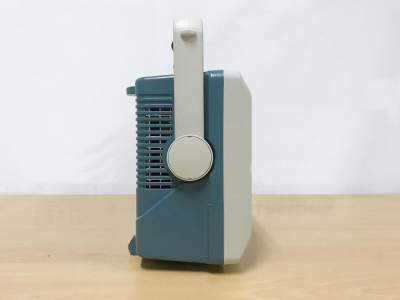

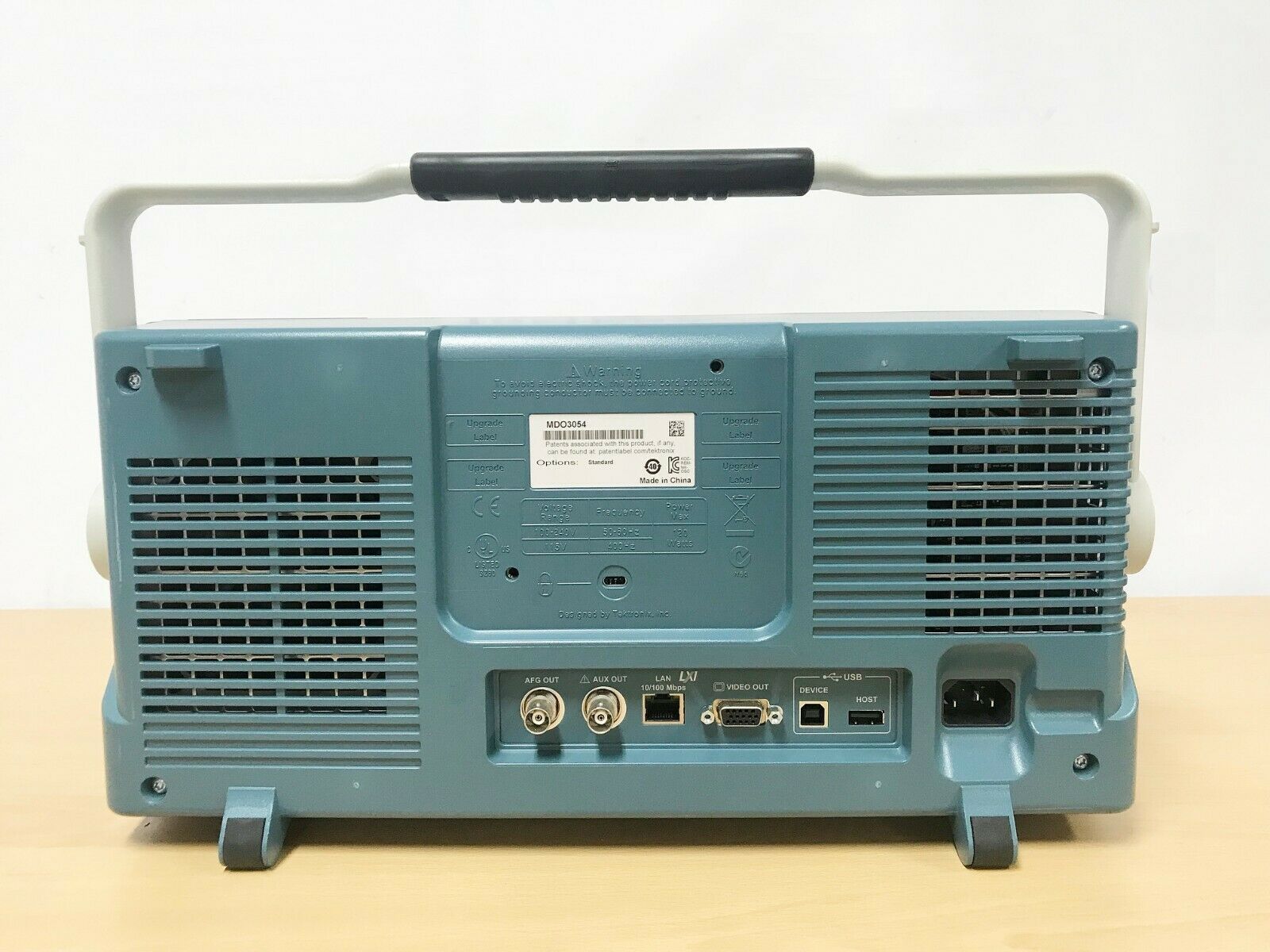

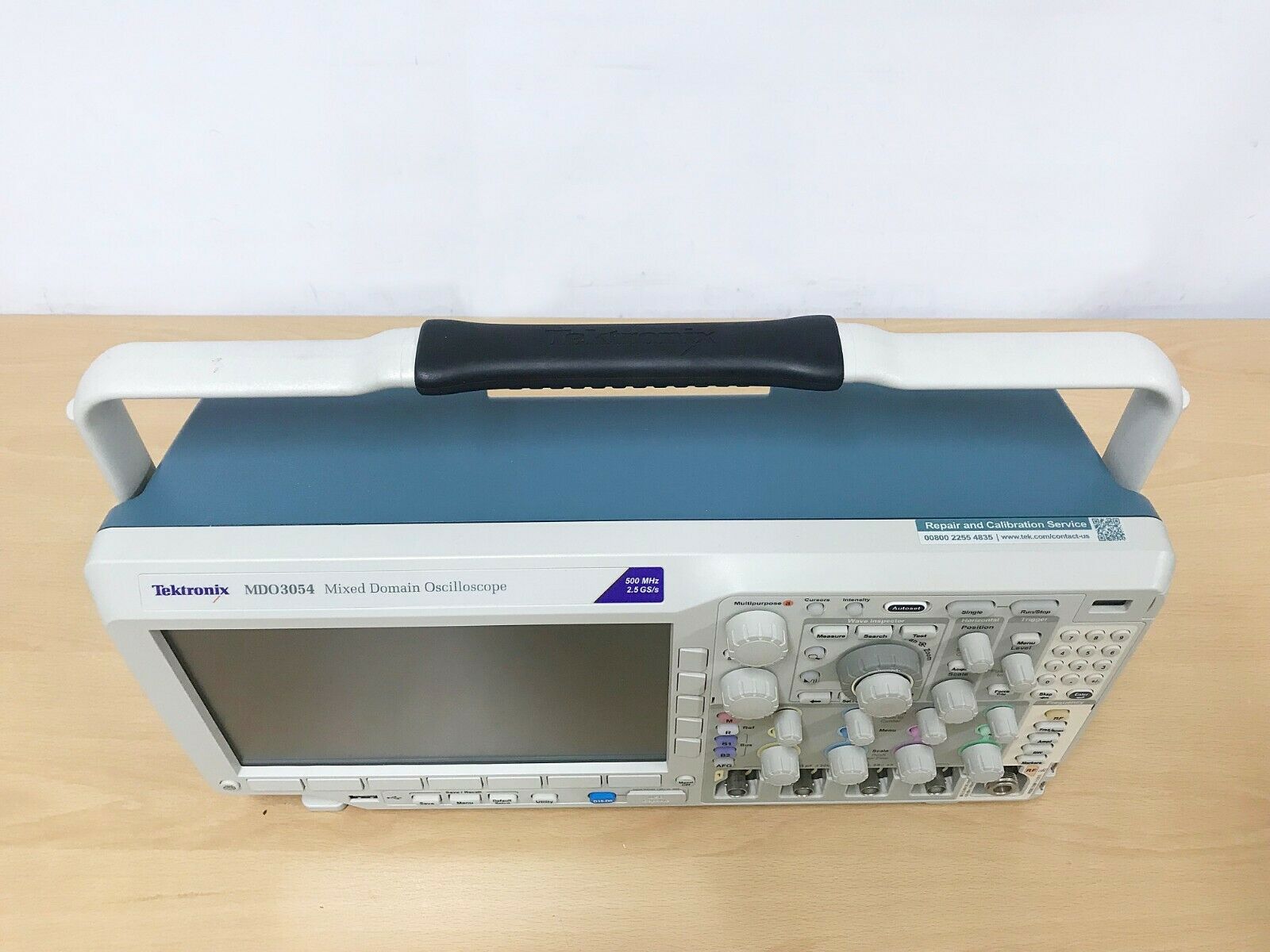

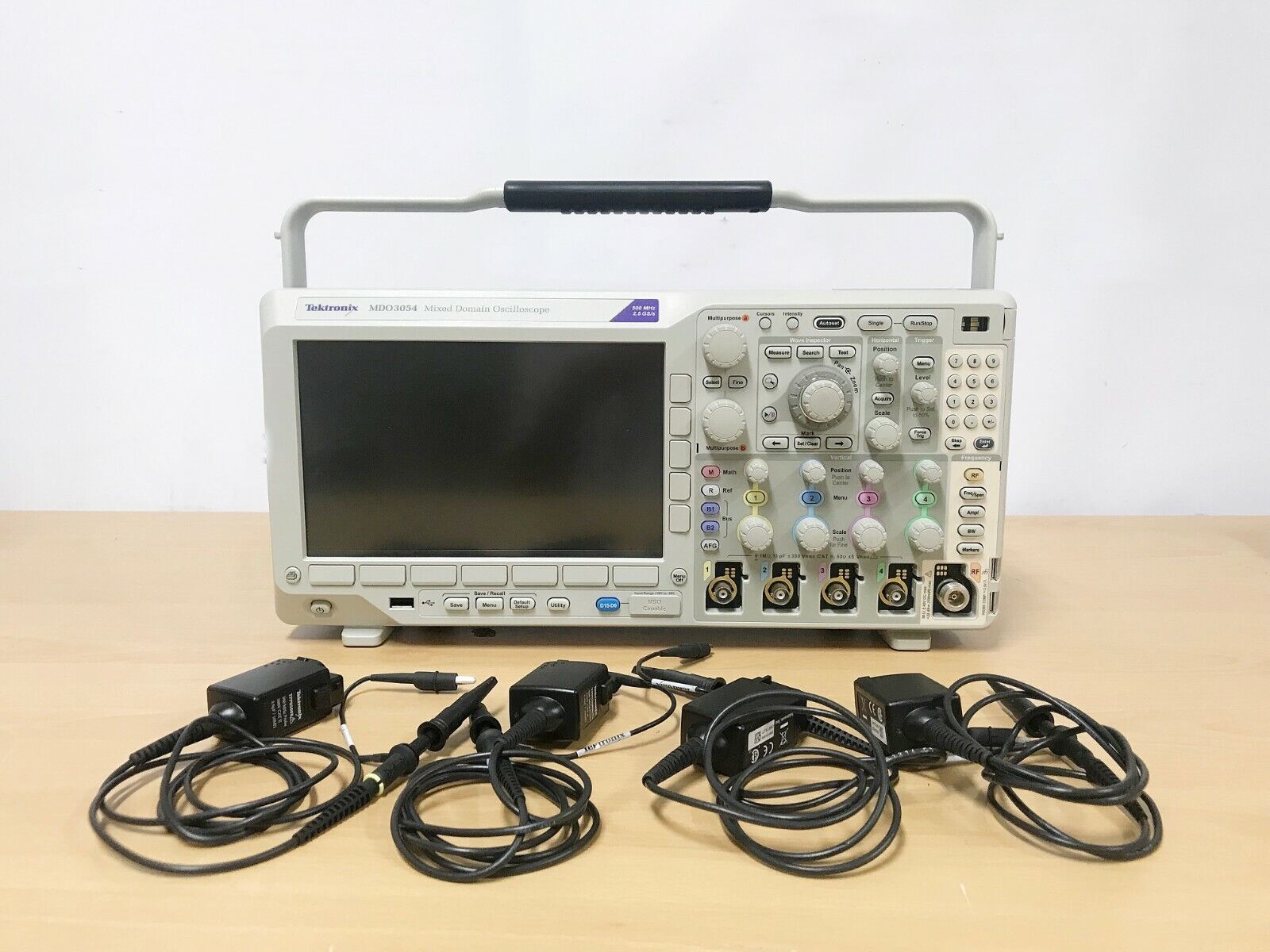

Цифровой осциллограф Tektronix MDO3054

Цифровой осциллограф Tektronix DPO3054 представляет собой мощный инструмент для анализа аналоговых сигналов в инженерных, научных и промышленных задачах. Обладая полосой пропускания 500 МГц и четырьмя аналоговыми входами, он обеспечивает частоту дискретизации 2,5 Гвыб/с и глубину записи до 5 миллионов точек на каждом канале. Это позволяет детально регистрировать как короткие, так и продолжительные события с высокой временной точностью. Технология цифрового фосфора, реализованная в этом приборе, позволяет достигать скорости захвата более 50 000 форм сигналов в секунду, визуализируя частоту повторения событий за счёт интенсивности свечения. Это значительно облегчает поиск спорадических сбоев, таких как выбросы, короткие импульсы или временные нарушения.

Пользовательский интерфейс осциллографа организован максимально удобно: 9-дюймовый цветной дисплей с разрешением WVGA показывает до четырёх каналов одновременно, позволяя следить за сложными взаимодействиями в реальном времени. Панель управления интуитивно понятна, а система Wave Inspector® ускоряет навигацию по захваченным сигналам, предоставляет средства автоматического поиска и установки маркеров на интересующих участках записи. Это особенно полезно при работе с протоколами передачи данных или при отладке аналоговых схем, где важна быстрая ориентация в массиве данных.

Модель Tektronix MDO3054 отличается от DPO3054 наличием встроенного анализатора спектра, что превращает осциллограф в универсальный прибор для анализа радиочастотных сигналов. При этом сохраняются все характеристики осциллографа DPO3054: четыре аналоговых входа, 500 МГц полоса пропускания, 2,5 Гвыб/с частота дискретизации и богатый набор функций анализа. Но к ним добавляется возможность наблюдать частотный спектр в диапазоне до 3 ГГц на выделенном радиоканале. Это особенно актуально при разработке и отладке беспроводных систем, в которых важно видеть как поведение сигнала во времени, так и его спектральную составляющую.

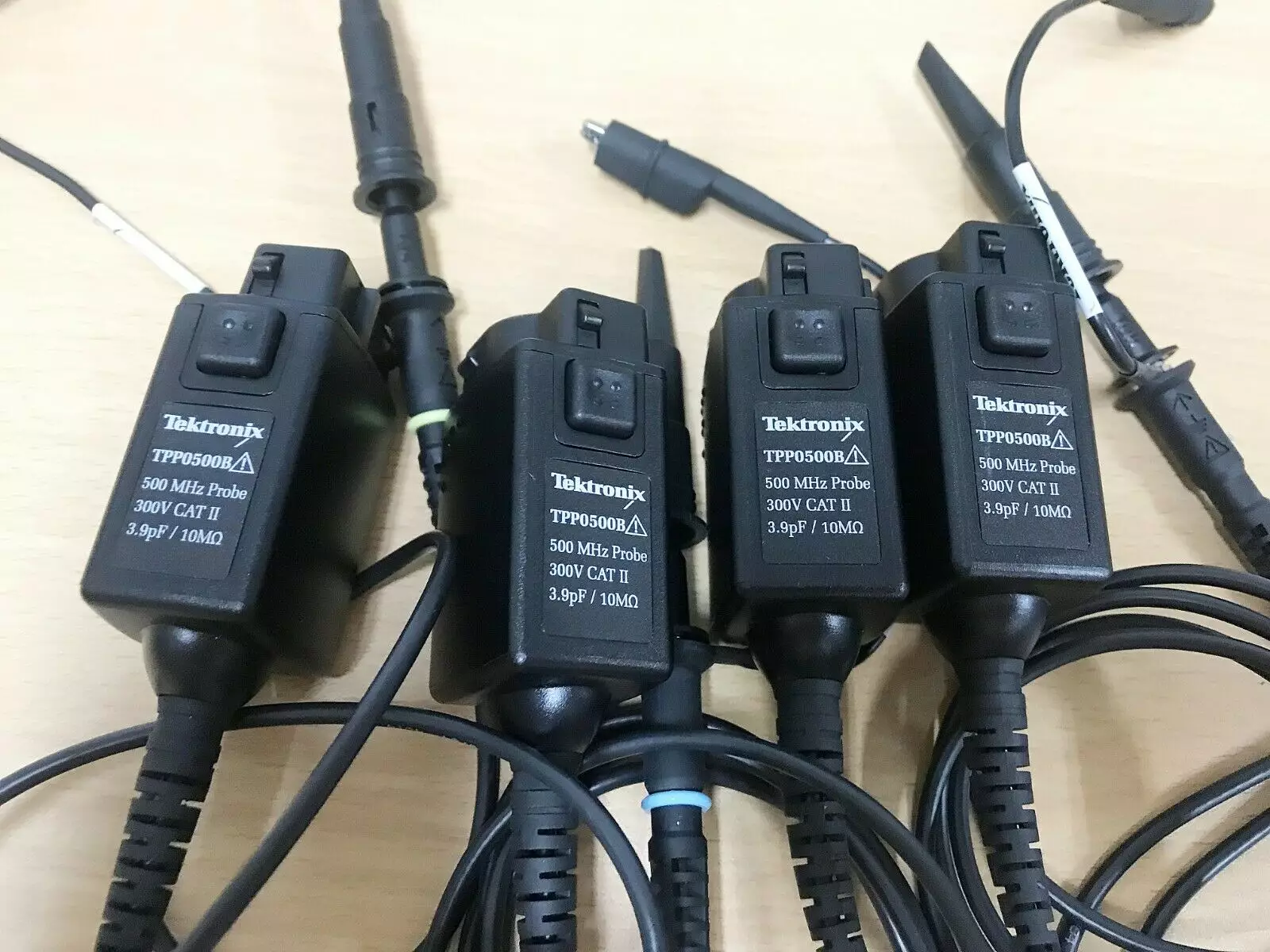

В обеих моделях реализованы функции математического анализа, включая быстрое преобразование Фурье (FFT), произвольные математические выражения, анализ параметров питания (опционально) и автоматическое измерение до 29 параметров сигнала. Благодаря интерфейсу TekVPI возможно подключение широкого спектра активных, дифференциальных и токовых пробников с автоматическим распознаванием и отображением параметров на экране.
