Высокоточный промышленный калибратор Fluke 7526A

Госреестр

Легкая калибровка показаний термопар и RTD, манометров, температурных датчиков, цифровых симуляторов технологических процессов, регистраторов данных, мультиметров и многих других видов оборудования. Высокоточное измерение давления с помощью модулей давления серий 700 или 525A-P компании Fluke.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Fluke 7526A — это высокоточный промышленный калибратор процессов, предназначенный для воспроизведения и измерения основных электрических величин с высокой степенью точности. Этот прибор ориентирован на эксплуатацию в лабораториях метрологического контроля, испытательных стендах и технических службах, занимающихся поверкой и калибровкой контрольно-измерительного оборудования.

Калибратор способен работать с постоянным напряжением в диапазоне до 100 В, током до 100 мА, а также с электрическим сопротивлением в пределах до 4 кОм. При этом он обеспечивает как измерение, так и генерацию этих величин, что делает его универсальным решением для работы с приборами класса мультиметров, источников питания и имитаторов сенсоров. Поддержка режимов имитации сигналов от термопар и термометров сопротивления расширяет возможности применения устройства для поверки оборудования, связанного с измерением температуры и давления.

Принцип действия Fluke 7526A основан на высокоточной оцифровке входных сигналов и генерации выходных значений с помощью цифровых преобразователей, что обеспечивает отличную воспроизводимость и стабильность. Встроенные алгоритмы самоконтроля и защита программного обеспечения от изменений исключают искажения результатов, а аппаратная организация исключает вмешательство в калибровочные коэффициенты.

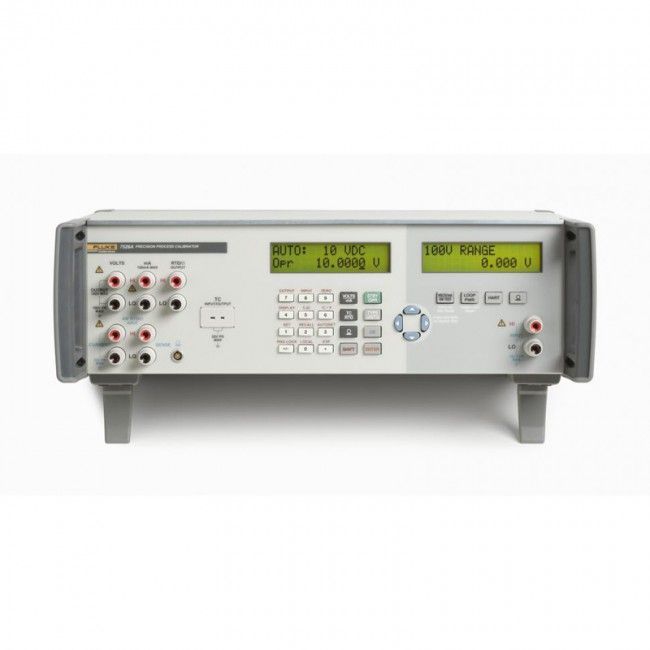

На передней панели калибратора расположены клеммы для подключения внешних цепей, органы управления и два информационных дисплея. Аппарат может использоваться не только в стационарных лабораториях, но и в составе мобильных измерительных комплексов, так как допускает эксплуатацию при температурах от 0 до +50 °C и хранение при –20…+70 °C. Благодаря компактным размерам и массе около 4,2 кг прибор легко транспортируется.

Одним из ключевых достоинств Fluke 7526A является его способность взаимодействовать с датчиками температуры различных типов, включая термопары (от B до T) и платиновые термометры сопротивления с разными коэффициентами, обеспечивая воспроизведение температурных сигналов с минимальной погрешностью, вплоть до нескольких сотых градуса. Поддержка четырёхпроводной схемы подключения сопротивлений обеспечивает высокую точность при работе с термосопротивлениями, исключая влияние переходных сопротивлений проводов и контактов.

Fluke 7526A также служит источником питания для токовых петель и может выполнять функции высокоточного мультиметра в режиме измерения. Коммуникация с внешними системами реализована через стандартные интерфейсы, включая RS232, что позволяет интегрировать калибратор в автоматизированные поверочные комплексы. Прибор имеет встроенную защиту от внешних воздействий, соответствует международным и российским метрологическим стандартам и сопровождается методикой поверки, протоколом заводской калибровки и комплектом документации.

Характеристики

Тип	Калибратор

Характеристики

Напряжение пост. тока, выход
Диапазон [1]	Абсолютная погрешность, ± (миллионные доли выхода + мкВ), 1 год				Разрешение
от 0 до 100 мВ	30		3		1 мкВ
от 0 до 1 В	30		10		10 мкВ
от 0 до 10 В	30		100		100 мкВ
от 0 до 100 В	30		1 мВ		1 мВ
Выход и вход TC (термопары)
от –10 до 75 мВ	30		2		?1 мкВ
[1] Все выходы положительные, если не указано иное
Напряжение пост. тока, изолированный вход
Диапазон	Абсолютная погрешность, ± (миллионные доли показания + мВ), 1 год				Разрешение
от 0 до 10 В	50		0,2		100 мкВ
от 10 до 100 В	50		2		1 мВ
Сила пост. тока, выход
Диапазон[1]	Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год				Разрешение
от 0 до 100 мА	50		1		1 мкА
[1] Для напряжения линии менее 95 В ±100 миллионных долей показания
Пост. ток, изолированный вход
Диапазон	Абсолютная погрешность, ± (миллионные доли показания + мкА), 1 год				Разрешение
от 0 до 50 мА	100		1		0,1 мкА
от 0 до 24 мА[1][2] (Питание контура)	100		1		0,1 мкА
[1] Питание контура: 24 В ±10 %
[2] Резистор HART: 250 Ом ± 3 %
Сопротивление, выход
Диапазон	Абсолютная погрешность, tcal ± 5 °C, ± Ом, 1 год		Разрешение		Номинальный ток
от 5 до 400 Ом	0,015		0,001 Ом		от 1 до 3 мА
от 5 Ом до 4 кОм	0,3		0,01 Ом		от 100 мкА до 1 мА
Сопротивление, вход
Диапазон	Абсолютная погрешность, ± (миллионные доли показания + Ом), 1 год				Разрешение
от 0 до 400 Ом	20		0,004		0,001 Ом
от 0 Ом до 4 кОм	20		0,04		0,01 Ом
Примеры точности термопар, вход/выход (не для всех типов TC)[1]
Тип TC	Температурный диапазон (°C)				Абсолютная погрешность, tcal ±5 °C, ± (°C), 1год [2]
	Мин.		Макс.
J	-210		1200		0,09
К	-250		1372		0,1
S	-50		1767		0,29
T	-250		400		0,11
[1] См. расширенные спецификации для всех типов TC (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
[2] Лучшая точность в пределах указанного температурного диапазона TC
Пример RTD (резистивного датчика сопротивления) и термистора, выход (включены не все типы RTD)[1]
Тип RTD	Температурный диапазон (°C)				Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год
	Мин.		Макс.
Pt 385, 100 Ом	-200		800		0,05
YSI 400	15		50		0,007
[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT
Пример RTD и термистора, вход (включены не все типы RTD)[1]
Тип RTD	Температурный диапазон (°C)				Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год
	Мин.		Макс.
Pt 385, 100 Ом	–80		100		0,02
	100		300		0.024
	300		800		0,038
YSI 400	15		50		0,007
[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT
Общие технические характеристики
Стандартный интерфейс		RS-232, IEEE-488 (GPIB)
Температурный режим		Эксплуатация:		от 0 до 50 °C
		Калибровка (tcal):		от 18 до 28 °C
		Хранение:		от –20 до 70 °C
Электромагнитная совместимость		CE: соответствует стандарту EN61326; эксплуатация в управляемых электромагнитных средах
Температурный коэффициент		Температурный коэффициент для температур за пределами tcal 5 °C — 10 % от 90-дневной спецификации (или 1 год, если применимо) на °C
Относительная влажность		Эксплуатация:		<80 % до 30 °C
				<70 % до 40 °C
				<40 % до 50 °C
Высота над уровнем моря		Эксплуатация:		макс. 3000 м
		Хранение:		макс. 12 200 м
Класс безопасности		EN/IEC 61010-1:2010, 3-е издание, UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12
Низкая изоляция аналоговых сигналов		20 В
Питание линии		120 В~:		от 100 до 120 В
		240 В~:		от 220 до 240 В
Частота сети		от 47 до 63 Гц
Отклонения напряжения линии		± 10 % от настройки
Потребляемая мощность		макс. 15 ВА
Габариты		Высота:		14,6 см
		Ширина:		44,5 см
		Глубина:		29,8 см
Масса (без дополнительных модулей)		4,24 кг
