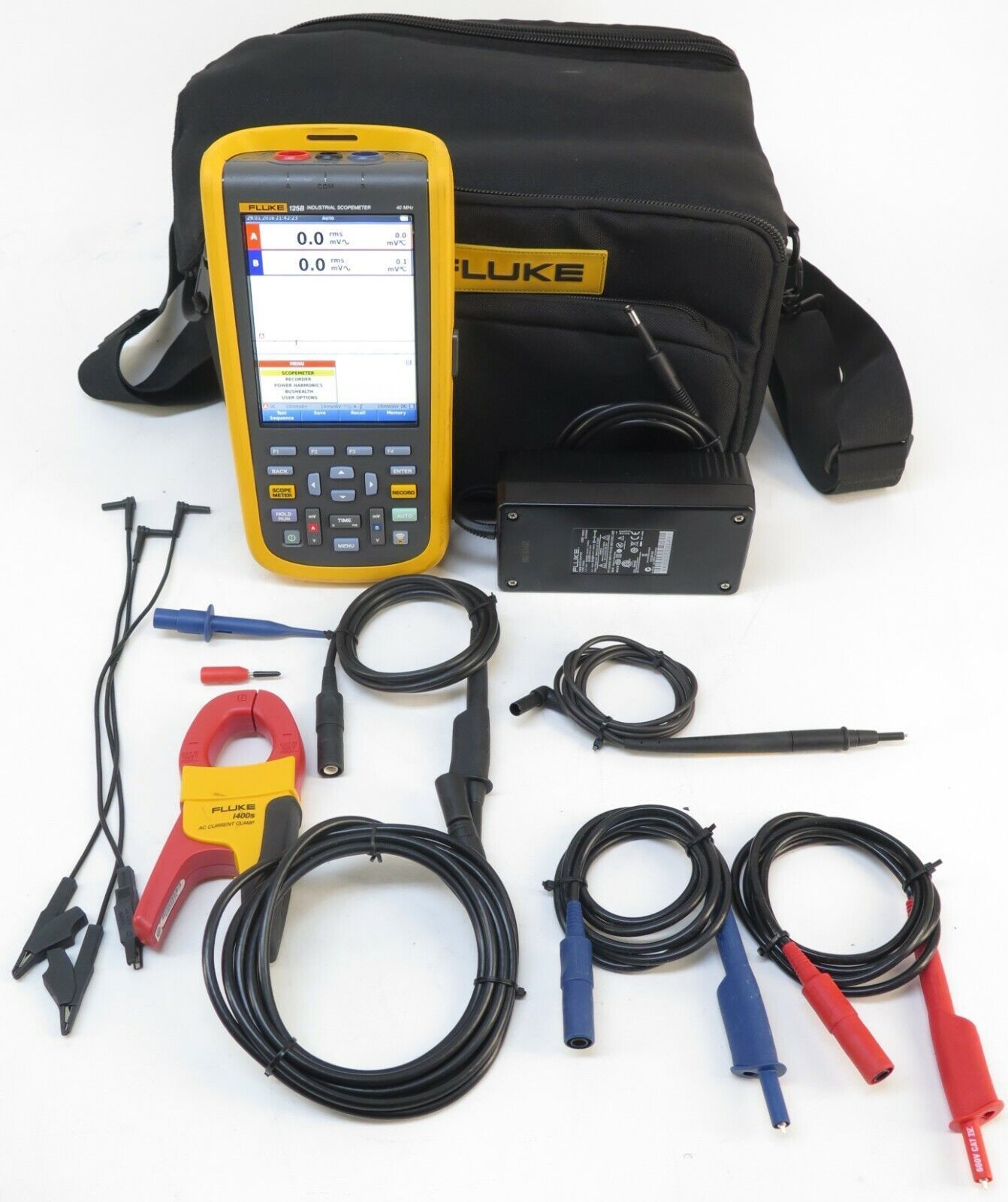

Осциллограф портативный Fluke 125B

Спец.цена

Госреестр

Устройство относится к портативным комбинированным измерителям обновлённой серии, которые оснащаются цветным дисплеем и расширенными коммуникационными возможностями.

Подробнее

225 104 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф-мультиметр Fluke 125B представляет собой компактное и универсальное измерительное устройство, которое совмещает функции двухканального осциллографа, цифрового мультиметра и регистратора. Он предназначен для использования в промышленной среде и способен выполнять измерения в широком спектре задач — от анализа сигналов и электропитания до диагностики систем управления и шин передачи данных.

Одной из ключевых особенностей модели является полная изоляция входов, что обеспечивает безопасную работу с системами, в которых присутствует разница потенциалов между измеряемыми точками. Два независимых канала позволяют одновременно фиксировать сигналы в разных частях цепи. Осциллографическая часть прибора поддерживает автоматическую настройку отображения сигнала с помощью технологии Connect-and-View, которая определяет параметры входного сигнала и обеспечивает стабильное отображение даже при изменяющихся условиях. Функция AutoReading на основе технологии IntellaSet выбирает наиболее подходящие измерения для конкретной формы сигнала и мгновенно отображает их на экране.

Портативный форм-фактор сочетается с высоким уровнем функциональности. Прибор выполняет измерения напряжения, тока, сопротивления, ёмкости, температуры, мощности, а также проводит анализ гармоник. Благодаря встроенным датчикам и возможности настройки коэффициентов преобразования, Fluke 125B отображает корректные данные для различных типов подключаемых пробников и токовых клещей. Поддержка измерений в режиме регистрации и отображения огибающей формы сигнала делает возможным анализ длительных процессов и редких переходных явлений.

Осциллограф оснащён цветным дисплеем с высокой контрастностью и регулируемой яркостью, что обеспечивает удобство работы в разных условиях освещения. Меню прибора интуитивно понятно, управление реализовано через клавиши с фиксированными функциями и переключаемыми панелями. Для повышения точности предусмотрены режимы сглаживания, подавления всплесков, автоматического или ручного масштабирования сигнала, курсоры и различные методы запуска, включая пороговый и по фронту сигнала.

Съёмный литий-ионный аккумулятор обеспечивает продолжительное время автономной работы, а зарядка возможна как от встроенного адаптера, так и от внешнего устройства. Результаты измерений можно сохранять на карту памяти SD, а также передавать на ПК через USB-интерфейс или по беспроводной сети. Прибор поставляется в защищённом корпусе с прорезиненной поверхностью, устойчив к механическим нагрузкам и пыли, рассчитан на работу в тяжёлых условиях. Fluke 125B представляет собой надёжное решение для специалистов, которым необходим точный, портативный и многофункциональный инструмент для комплексной диагностики электрических и электронных систем.

Характеристики

Тип	Осциллограф
Количество каналов	2
Полоса пропускания	40 МГц
Частота дискретизации	40 Мвыб/c
Интерфейсы	RS-232

Характеристики

Режим осциллографа (Вертикально)
Частотная характеристика — подключение по постоянному току	без щупов и измерительных проводов (с BB120)	по постоянному току и до 40 МГц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
	с щупом VP41 10:1	по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)	без щупов и измерительных проводов	<10 Гц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	<10 Гц (-3 дБ)
	с щупом VP41 10:1	<10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов	123B <17,5 нс 124B и 125B <8,75 нс
Входной импеданс	без щупов и измерительных проводов	1 МОм//20 пФ
	с BB120	1 МОм//24 пФ
	с экранированными измерительными проводами STL120-IV 1:1	1 МОм//230 пФ
	с датчиком VP41 10:1	5 МОм//15,5 пФ
Чувствительность	от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания	10 кГц
Режимы отображения	A, -A, B, -B
Макс. напряжение на входах A и B	постоянное, с измерительными проводами или с щупом VP41	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
	с BB120	600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Режим осциллографа (Горизонтально)
Режимы работы осциллографа	Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме)	Эквивалентная выборка	от 10 нс до 500 нс/деление
	Выборка в реальном времени	от 1 мкс до 5 с/деление
	Одиночный (в реальном времени)	от 1 мкс до 5 с/деление
	Развертка (в реальном времени)	от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)	Равномерная дискретизация (повторяющиеся сигналы)	до 4 Гигаотсчетов в секунду
	Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление	40 Мегаотстчетов в секунду
Пуск
Режим обновления экрана	В режиме автоколебаний, в режиме синхронизации
Источник	A, B
Чувствительность A и B	постоянный ток и до 5 МГц	0,5 деления или 5 мВ
	при 40 МГц	1,5 деления
	при 60 МГц	4 деления
Фронт	Положительный, отрицательный
Расширенные функции осциллографа
Режимы отображения	Нормальный	Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
	Сглаживание	Подавление шумов сигнала.
	Всплески выкл.	Не регистрирует выбросы между отсчетами
	Огибающая	Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View ™	Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Измерительный прибор с двумя входами
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность	± (0,5 % +5 отсчетов)
Подавление синфазной помехи (CMRR)	>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)	от постоянного тока до 60 Гц (В переменного + постоянного тока)	± (1 % +10 отсчетов)
	от 1 до 60 Гц (В переменного тока)	± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)	от 60 Гц до 20 кГц	± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)	>50 дБ
Подавление синфазной помехи (CMRR)	>100 дБ для постоянного тока
	>60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
Режимы	Максимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность	Погрешность, максимальное или минимальное пиковое значение	5 % от диапазона
	Погрешность, размах сигнала	10 % от диапазона
Показание во всем диапазоне	500 отсчетов
Частота (Гц)
Диапазоны	1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
Диапазон частот	от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц	± (0,5 % +2 отсчетов)
Показание во всем диапазоне	10000 отсчетов
Число оборотов в минуту
Максимальное показание	50,00 тыс. об./мин.
Погрешность	± (0,5 % +2 отсчетов)
Рабочий цикл (ИМПУЛЬС)
Диапазон	от 2 % до 98 %
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Рабочий цикл (PULSE)
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне	1000 отсчетов
Сила тока (AMP)
С токовыми клещами	Диапазоны	такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения
	Коэффициенты усиления	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
	Погрешность	такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей)
Температура (TEMP) с дополнительным датчиком температуры
Диапазон	200 °C/деление (200 °F/деление)
Коэффициент усиления	1 мВ/°C и 1 мВ/°F
Погрешность	такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры)
Децибелы (дБ)
0 дБВ	1 В
0 дБм (600 Ом / 50 Ом)	1 мВт соответствует 600 Ом или 50 Ом
дБ напряжения	Напряжение постоянного, переменного или переменного + постоянного тока
Показания во всем диапазоне	1000 отсчетов
Коэффициент амплитуды (CREST)
Диапазон	1–10
Показание во всем диапазоне	90 отсчетов
Фаза
Режимы	от A к B, от B к A
Диапазон	от 0 до 359 градусов
Разрешение	1 градус
Мощность
Схемы подключения	1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)	Отношение активной и полной мощности — от 0,00 до 1,00
Ватт	Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
	Показание во всем диапазоне	999 отсчетов
ВА	В (среднеквадратичное значение) x А (среднеквадратичное значение)
	Показание во всем диапазоне	999 отсчетов
Реактивная мощность (ВАр)	√((ВА)2 -Вт 2 )
	Показание во всем диапазоне	999 отсчетов
Напряжение ШИМ
Назначение	измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода
Принцип действия	показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Погрешность	Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов
Между входом A и общей шиной
Ом (Ω)
Диапазоны	123B и 124B	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
	125B	50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность	± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов)
Показание во всем диапазоне	от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
Измерительный ток	от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи	<4 В
Проверка целостности цепей (Cont)
Звуковой сигнал	<(30 Ом ± 5 Ом) в диапазоне 50 Ом
Измерительный ток	0,5 мА
Обнаружение коротких замыканий	≥1 мс
Диод
Измерительное напряжение	при 0,5 мА	>2,8 В
	при разомкнутой цепи	<4 В
Измерительный ток	0,5 мА
Полярность	+ на входе A, - на общем проводе COM
Емкость (CAP)
Диапазоны	50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ
Показание во всем диапазоне	5000 отсчетов
Измерительный ток	от 500 нА до 0,5 мА, возрастает с ростом предела измерений
Дополнительные функции измерений
Установка нуля	Устанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)	Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкой	Активируется при использовании клавиш аттенюатора.
Получение показаний с помощью курсоров
Источники	A, B
Одна вертикальная линия	Получение среднего, минимального и максимального значения
	Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
	Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD)
	Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии.
Двойные вертикальные линии	Значения размаха сигнала, временного интервала и обратного временного интервала
	Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Двойные горизонтальные линии	Считывание максимального и минимального значений и размаха сигнала
Время нарастания или спада	Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
Погрешность	Как погрешность осциллографа
